γ射线煤灰分测量仪的应用与优势

时间:2023-06-27 理论教育 版权反馈
【摘要】:目前,γ射线测灰仪可实现煤灰分自动检测。γ射线和物质相作用产生的光电效应、康普顿效应和电子偶效应的吸收系数之中,以光电效应的吸收系数对煤灰分的变化最敏感。煤灰分高时,质量吸收系数μ值大,射线强度衰减也大,穿过和散射射线强度都变小,利用探测器探测出散射γ射线的强度,就可测定煤灰分的含量。低能γ射线在照射煤样时,其射线强度的衰减除了与煤灰分含量有关外,还和煤样的水分、粒度组成、松散度等有关。

γ射线煤灰分测量仪的应用与优势

γ射线煤灰分测量仪简称γ射线测灰仪。选煤产品的灰分是选煤厂最重要的技术指标。常规测量煤灰分的方法是人工采样、制样、烧灰、称重,不但工序繁杂,而且所需时间很长,不能及时指导生产。目前,γ射线测灰仪可实现煤灰分自动检测。

1.利用放射性同位素测量煤灰分的基本原理

把待测煤灰分的煤做成厚度为D、密度为ρ 的煤样,然后用强度为I0的γ实射线照射,如图5-53所示。γ射线和物质相作用产生的光电效应、康普顿效应和电子偶效应的吸收系数之中,以光电效应的吸收系数对煤灰分的变化最敏感。因为煤灰分是由铝、硅、钙、铁、锰、镁等元素的氧化物组成的,它们的原子序数比煤中碳元素的原子序数大得多,而光电效应的吸收系数和原子序数的4次方成正比,所以煤灰分的变化会影响光电效应的吸收系数也随之显著变化,从而引起质量吸收系数μ的显著变化。煤灰分高时,质量吸收系数μ值大,射线强度衰减也大,穿过和散射(包括反射)射线强度都变小,利用探测器探测出散射γ射线的强度,就可测定煤灰分的含量。

低能γ射线在照射煤样时,其射线强度的衰减除了与煤灰分含量有关外,还和煤样的水分、粒度组成、松散度等有关。只要合理设计探头尺寸,采用散射法,就能在很大程度上消除煤的松散度和水分的影响,从而提高测量灵敏度。

2.LB3700AS型测灰仪的原理

LB3700AS型测灰仪是利用散射法测灰分原理制成的,由探测器(射源、闪烁计数器)和二次显示仪表组成,如图5-54所示。

被测物料经采样装置采入,再由电动机将被测物料拖动到螺旋挤压运输机来推进叶轮,向前挤压,使被测物料具有一定的松散度。内装叶轮的挤压段全部是金属制成的,而测量段是塑料制成的,管壁厚度是受到严格控制的,一般按射源的半衰减层厚度设计(即射源放出的γ射线经过半衰减时只能有一半射线通过),这完全是为了使射线强度计算变得容易。测量段的一侧安装1个平台,平台与测量段管子轴线是平行的,并且在丝杆和调节手轮的作用下,平台可以平行靠近测量段管子轴线。这种结构完全是为了满足测量叶轮对装置本身的要求,因为平台上安装有辐射源及探测器,探测器的轴线和辐射源辐射轴线要与测量段管子轴线在一个平面上,这样才能保证辐射接收效率,保证在被测物料厚度一定的情况下(测量管直径不变)测量煤灰分时,松散度对煤灰分值没有影响。

图5-53 γ射线测灰原理(www.daowen.com)

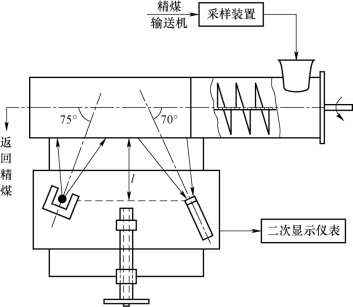

图5-54 LB3700AS型测灰仪原理示意

3.STH-1型测灰仪的原理

STH-1型测灰仪是依据反散射法测灰分原理制成的,其由探测器(射源、闪烁计数器)和二次显示仪表组成,如图5-55所示。

根据反散射法测灰分原理,STH-1型测灰仪把射源和闪烁计数器制成组合式,放射源装在探测器的左部,6个镅射源均匀分布在360°的圆周上;闪烁计数器密封在铝铸探头右面的空心铝圆柱体内,以防外界电磁场干扰。闪烁计数器由碘化钠闪烁晶体光电倍增管和射极跟随器组成。闪烁晶体的作用是接收反散射低能γ射线,把它转换成可见光并投射到后面光电倍增管的光阴极上,光电倍增管的光阴极接收闪烁晶体投来的可见光,同时被打出光电子;光电子又入射到第一倍增阳极上,产生一定数量的二次电子;二次电子又投射到第二倍增阳极上打出更多的二次电子,如此倍增下去,一直到电子被阳极收集,使阳极电位瞬时下降,产生一个负脉冲电压,经射极跟随器送往二次显示仪表。射极跟随器起阻抗变换作用,以保证二次显示仪表有足够的信号输入。

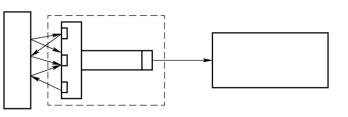

图5-55 STH-1型测灰仪原理示意

当煤灰分在一定范围内时,γ射线照射到煤样上,一部分反射回来被探测器回收,同时转换成脉冲电压输出,输出脉冲电压数与煤灰分呈线性关系。灰分越高,吸收能力越强,反射得越少,探测器输出负脉冲频率越低;反之,煤灰分越低,负脉冲频率越高。

二次显示仪表用来把探测器输出的毫伏级负脉冲放大,消除噪声信号,并形成具有一定幅度和宽度的矩形脉冲,然后送往数字电路,经数字处理显示出煤灰分的数值。
