图5-1所示为水池液位测试装置示意。被测液位H依靠浮标检测，并通过可变电阻器将浮标的位移转换成相应的电阻值；再通过由电源及电流表组成的测量电路对电阻进行测量。这样，电流表的读数反映出被测液位H。如果知道其中各个环节的转换关系，就可以得到电流与液位的转换关系，即H=f（I）。

在这个实例中，浮标反映被测液位，称为敏感元件。将敏感元件（浮标）输出的机械量（位移）转换成电量（电阻值）的可变电阻器及滑动机构（或转轴机构）称为变换器。由电源及电流表组成的测量显示装置称为信号测量或二次仪表。信号测量部分可以放在测试现场，也可通过信号传输后设置于远方。

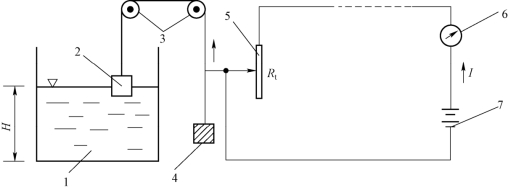

图5-1　水池液位测试装置示意

1—水池；2—浮标；3—定滑轮；4—重锤；5—可变电阻器；6—电表；7—稳压电源

可见，一个完整的非电量电测测试系统应由图5-2所示的几个部分组成。

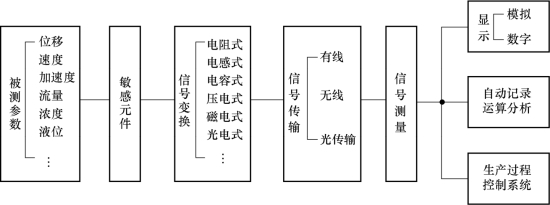

图5-2　非电量电测测试系统示意

敏感元件从被测对象接收能量，输出反映被测参数的相应数值的物理量，可以是机械量如位移、转角等，也可以是电量。要求敏感元件反映被测参数准确、灵敏、线性关系好，其输出量受其他因素干扰小，否则会影响整个测试系统的准确性。在动态测试时还要求敏感元件反映速度快。

变换器的作用是将敏感元件输出的非电量转换成电量，实现信号的变换。变换器也称为转换器、变送器、检测器或探测器。其根据不同原理可分为电阻式、电感式、电容式、压电式、磁电式和光电式等。要求变换器转换灵敏度高，非线性误差小。(www.daowen.com)

针对某种参数特点，将敏感元件与变换器结合在一起专门设计的变换装置称为传感器，如压力传感器、速度传感器。

在实际工程应用中，用于信号测量与控制的传感器很多。同一种被测量可以用不同的传感器来测量。而同一原理的传感器，通常又可以测量多种非电量物理量。因此，传感器的分类目前尚无统一的方法，比较常用的分类方法见表5-1。

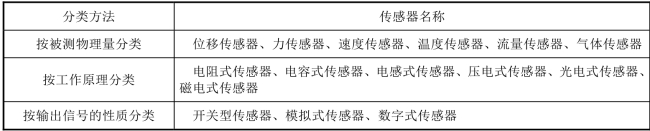

表5-1　传感器分类

由变换器输出的电量通过信号传输部分送入测量部分。信号的传输一般采用有线传输、无线传输和光导传输等方式。有线传输可分为有线直接传输及有线载波传输。在选煤厂浮选药剂箱的油位信号要传送到距主厂房较远的药剂库，以便控制油泵的开、停，可采用动力线或通信线进行载波传输。在选煤过程的参数测试中主要采用有线直接传输的方式。这种传输方式应注意在传输过程中信号的衰减与畸变，并要注意信号的屏蔽。光导纤维是一种有前途的传输方式。

信号测量装置（即二次仪表）对变换器输出的电量进行测量计算，并将测量结果显示出来或通过记录仪记录下来。测量装置一般由电子放大器等组成。根据变换器的类型及对测量结果的要求，测量装置还可包括脉冲电路、振荡电路、补偿电路、运算电路等。测量装置输出电压或电流模拟量时，必须具有恒压或恒流输出特性。

测量结果的显示分为模拟显示和数字显示两种方式。模拟显示一般以电压或电流通过电表指针显示。数字显示是将电压或电流模拟量通过模数转换、数字电路，以数字的形式显示测量结果。这种方式读书方便、准确，是一种比较先进的方法。

在动态测试时，测量结果往往无法通过显示器由观测者读出，而需要将变化过程即瞬时值通过记录仪记录在纸、感光纸或磁盘上。

在生产过程中也经常将测量结果输入自动调节控制系统，进行生产过程参数的自动调节。
