电气原理图采用电器元件展开的形式绘制而成。它包括所有电器元件的导电部件和接线端点，而不按电器元件的实际布置位置绘制，也不反映电器元件的大小。

电气原理图结构简单、层次分明，便于研究、分析电路的工作原理，在设计部门及生产现场得到了广泛的应用。

绘制电气原理图时应遵循以下原则：

（1）所有电器元件均采用国家标准规定的图形符号和文字符号。

（2）主电路（从电源到电动机的大电流电路）用粗实线表示。辅助电路（包括控制电路、照明电路等小电流电路）用细实线表示。

（3）同一元件的不同部位，可以根据需要画在有关的线路中。同一元件，用同一文字符号表示。(www.daowen.com)

（4）各个电器元件均按没有通电或不受外力作用时的正常状态画出。

（5）无论是主电路还是辅助电路，各个电器元件应按动作顺序，从上到下、从左到右依次排列。

（6）对有直接电联系的交叉导线连接点，要用黑圆点“·”表示。

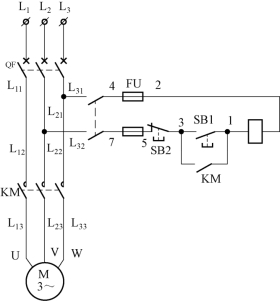

（7）为了维修、安装方便，所有接线端子都标有数字号码。主电路的接线端子用一个字母，下标用1～2位数字表示。辅助线路的接线端子仅用数字编号。通常以电路中压降最大的元件（一般为电器线圈）为界，左边用奇数标注，右边用偶数标注。异步电动机用接触器直接启动的线路原理示意如图4-1所示。

图4-1　异步电动机用接触器直接启动的线路原理示意
