低压开关种类很多，如刀开关、转换开关、自动空气开关等。它的作用主要是隔离电源、接通或分断电路等。自动空气开关还具有保护功能。

1.刀开关

刀开关又叫闸刀开关，是结构简单、使用较广泛的一种低压开关电器。刀开关的种类很多，按活动刀片数可分为单极的、两极的和三极的；按闸刀的转换方向分有单掷的和双掷的；还有带熔断器的刀开关和带速断弹簧的刀开关等。下面介绍两种常用的刀开关。

1）瓷底胶盖闸刀开关（HK系列）

这是一种带熔断器的刀开关。这种刀开关既可广泛用于额定电压为交流380 V或直流440 V、额定电流在60 A以下的各种线路中，不频繁地接通或切断负载电路，并起短路保护作用，也可用于5.5 kW以下三相电动机的不频繁直接启动和停车控制。图3-17所示为瓷底胶盖闸刀开关的结构示意。

在安装和使用刀开关时，应注意下列事项：

（1）电源进线应接在和静触头相连的端子上，而用电设备应接在闸刀下面熔丝的出线端。当开关断开时，闸刀和熔丝上不带电，以保证更换熔丝时的安全。

（2）安装时，使刀开关手柄由下向上合闸，不能倒装或平装，以防止误合闸。

（3）拉闸和合闸时，动作要迅速，以减轻电弧对触头的烧损。

（4）刀开关的额定电压与线路电压必须适应。对动力负荷，刀开关的额定电流必须是负荷电流的3倍及以上。

常用的瓷底胶盖闸刀开关主要有HK1、HK2系列。

图3-17　瓷底胶盖闸刀开关的结构示意

1—静触头；2—闸刀；3—熔丝；4—上胶木盖；5—下胶木盖

图3-18　铁壳开关的结构示意

1—熔断器；2—静触座；3—可动刀闸；4—弹簧；5—转轮；6—手柄

2）铁壳开关（又称负荷开关）

铁壳开关是一种手动开关电器，其用途与瓷底胶盖闸刀开关相同。如图3-18所示，3个U形动触头固定在一根绝缘方轴上，用手柄进行操作。操作机构装有机械连锁，使盖子打开时不能合闸，手柄合闸后盖子打不开，以保证操作安全。另外，操作机构中装有速断弹簧，使刀开关快速接通或切断电路。开关分断速度与手柄操作速度无关。当扳动手柄分闸（或合闸）时，U形动触头开始并不动作，仅拉伸弹簧储蓄能量；当转轴转过一定角度时，U形动触头与静触头在弹簧的作用下迅速分离（或闭合），电弧快速熄灭，减少了电弧对触头的烧蚀。由于其断流能力较强，能用来控制28kW以下的三相电动机，但额定电流应为电动机额定电流的3倍及以上，且不小于所配用熔断器的额定电流。(www.daowen.com)

使用铁壳开关时应注意如下事项：

（1）外壳应接地，防止意外漏电时发生触电事故。

（2）接线时，应让电流先经刀开关，再经熔断器，然后流入用电设备，以保障检修时的安全。

2.转换开关

转换开关是一种结构紧凑的开关电器，在转轴上固定有几层动触头，不同层上的触头是相互错开的。当操作时，旋转控制手柄，某些动触头和静触头（它们与盒外的接线柱相连）接通，而另一些触头却同时断开，它是一个多触点多位置可以控制多个回路的低压电气设备。其主要用于各种配电设备中，不频繁地接通和切断回路，也可用来控制小容量电动机的启动、停车和反转以及手动控制和自动控制时的转换等。

我国生产的转换开关品种很多，常见的主要有HZ型转换开关和LW型万能转换开关，如常用的HZ10系列和LW 18系列转换开关等。

3.自动空气开关

自动空气开关又称为自动开关或自动空气断路器。当电路发生短路、过载、欠压等故障时，它能自动切断电路。

图3-19所示为自动空气开关原理示意。它主要由触头系统、操作机构、脱扣机构和灭弧装置等组成。触头系统是三极主触头；操作机构分为直接手柄操作、杠杆操作、电磁操作和电动机驱动4种；脱扣器有电磁脱扣器、过流脱扣器、热脱扣器、复式脱扣器、欠压脱扣器、分励脱扣器等类型；灭弧装置一般采用金属栅片消弧罩。

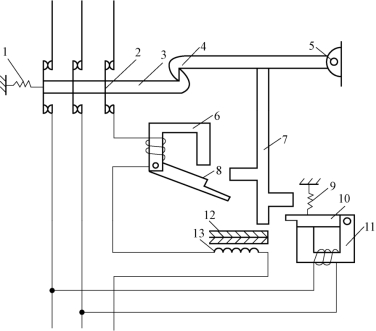

图3-19　自动空气开关原理示意

1—弹簧；2—主触头；3—触头连杆；4—锁钩；5—轴；6—电磁脱扣器；7—连杆；8，10—衔铁；9—弹簧；11—欠压脱扣器；12—双金属片；13—热脱扣器的热元件

（1）合闸时，操作机构克服弹簧1的拉力，将触头连杆3钩住锁钩4，带动主触头2闭合而接通电路；分闸时，由操作机构顶开锁钩4，主触头2在弹簧的作用下迅速断开。

（2）当通过正常工作电流时，电磁脱扣器6所产生的电磁吸力不足以吸合衔铁8；当发生短路故障时，流过电磁脱扣器6线圈的电流很大，产生足够大的电磁吸力，吸合衔铁8，同时通过连杆7顶开锁钩4，使触头连杆3脱扣，主触头2在弹簧的作用下迅速断开，从而起到短路保护的作用。

（3）当线路过载时，热脱扣器的热元件13发热使双金属片12弯曲，通过连杆7顶开锁钩4，触头连杆3脱扣，主触头2断开。

（4）当线路电压正常时，欠压脱扣器11将衔铁10吸合，一旦线路欠压或失压，欠压脱扣器11产生的电磁吸力减小或消失，衔铁10将被弹簧9拉开，同时通过连杆7顶开锁钩4，使触头连杆3脱扣，主触头2断开。

自动空气开关相当于刀开关、熔断器、热继电器和欠压继电器的组合。它具有体积小、安装使用方便、操作安全等优点。在电路短路时，电磁脱扣器自动脱扣进行短路保护，故障排除后可以重新使用，因此自动空气开关被广泛用于配电、电动机、照明线路，以作为短路保护和过载保护，也用作线路不频繁转换及不频繁启动的交流异步电动机的控制。

自动空气开关的种类很多，常用的主要有DZ型塑料外壳（装置式）自动空气开关和DW型框架式（万能式）自动空气开关。后者多用于额定电流较大的场合，例如低压总进线开关或大中型电动机电源开关等，常用的有DW 15、DW 16、DW 17（ME）系列等。选煤厂使用的多为DZ型，用作电动机的电源开关或配电线路的总开关等，常用的型号有DZ12、DZ20系列。
