变电所的主要电气设备有电力变压器、高压断路器、高压隔离开关、高压负荷开关、高压熔断器、母线、互感器、避雷器等。这些设备的结构和原理将在以后的章节中详细分析，这里仅作简单介绍，以便分析变电所的接线。

1.电力变压器

电力变压器是变电所的核心设备，用来进行电压变换，以满足各种电压等级用电设备的需要。如总降压变压器将35 kV电压变至6～10 kV，车间变压器将6～10 kV电压变至660 V/380 V/220 V。

2.高压断路器

高压断路器的作用是接通和切断高压负荷电流，同时也能切断过载电流和短路电流。高压断路器种类很多，变电所常用的主要是真空断路器。

3.高压隔离开关

高压隔离开关的作用是隔离电源并造成明显的断点，以保障能安全地对电气设备进行检修。高压隔离开关没有专门的灭弧装置，它不能用来关断负荷电流。它通常安装在高压断路器的进、出线侧，在高压断路器断开电路以后，高压隔离开关才能打开，使高压断路器或其他电器与电源隔离，以便检修。

4.高压负荷开关

高压负荷开关的作用是切断和接通负荷电流。它具有简易灭弧装置，断流能力不大，不能切断事故短路电流，必须和高压熔断器配合使用，靠高压熔断器来切断短路电流。

5.高压熔断器

高压熔断器的主要作用是保护电气设备免受过载电流和短路电流的危害。(www.daowen.com)

6.母线

母线又称汇流排，是指高、低压配电室中的电源线，由它向各高、低压开关柜供电。

母线一般由铜、铝等材料制成。它的截面形状有圆形、矩形和多股绞线。在35 kV以下的配电室中大多采用矩形母线，在35 kV以上的室外变电系统中多采用多股绞线作母线。为了便于识别相序，母线都涂有不同颜色：第一相为黄色，第二相为绿色，第三相为红色。

7.互感器

互感器用来将一次回路中的交流电压、电流按比例降至某一标准值（如电压100 V、电流5 A），以便向仪表、继电器等低压电器供电，组成低压二次回路，并对一次侧高压回路进行测量、调节和保护。互感器按变换量的不同可分为电压互感器和电流互感器。

8.避雷器

避雷器用来保护电气设备免遭雷电过电压的危害，其安装在电气设备的进线侧或母线上。在电压正常时，避雷器电阻很大，相当于对地开路，当雷击引起雷电过电压时，避雷器击穿，对地放电。

变电所的主要电气设备的图形符号和文字符号见表2-1。

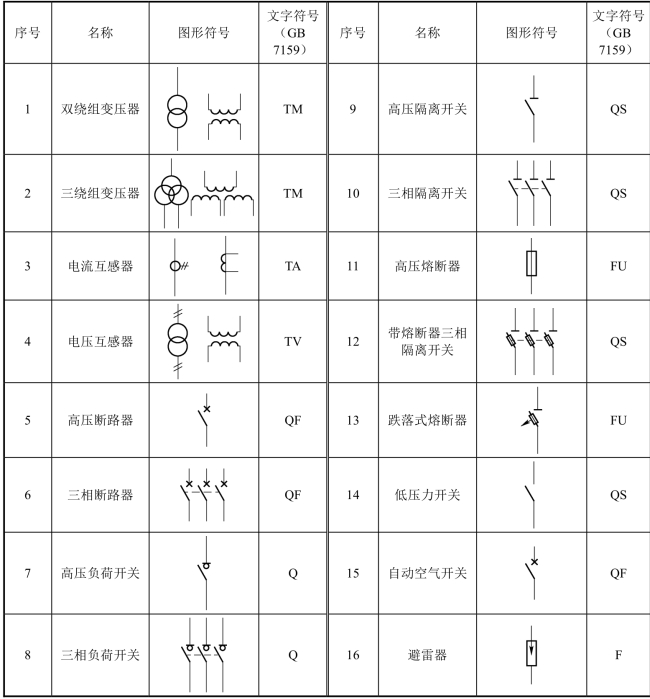

表2-1　变电所的主要电气设备的图形符号和文字符号
