童装袖子原型是以衣身袖窿弧线长和袖长为基础而绘制的。为使袖子原型适合衣身原型，需考虑袖子的袖山高度，袖山高度对袖肥和手臂动作有很大影响。童装需要功能性，袖山高度不应太大，一般随着儿童年龄增大而袖窿弧线长度增大，袖山高度也因此增高，但必须与袖肥保持平衡，袖山高度需配合儿童的不同年龄阶段而适当调整。此袖子原型为一片袖，适用于所有尺寸规格的男孩和女孩的衣身原型。

1.绘制童装袖子原型所需尺寸

以身高110cm的5岁儿童规格为例，绘图所需尺寸如下。

（1）袖窿弧线长度。测量衣身原型的袖窿弧线长度。

（2）袖长。39.5cm，但若是大衣和外套，则必须再加长1.25cm，约为40.8cm。

2.童装袖子原型绘制步骤

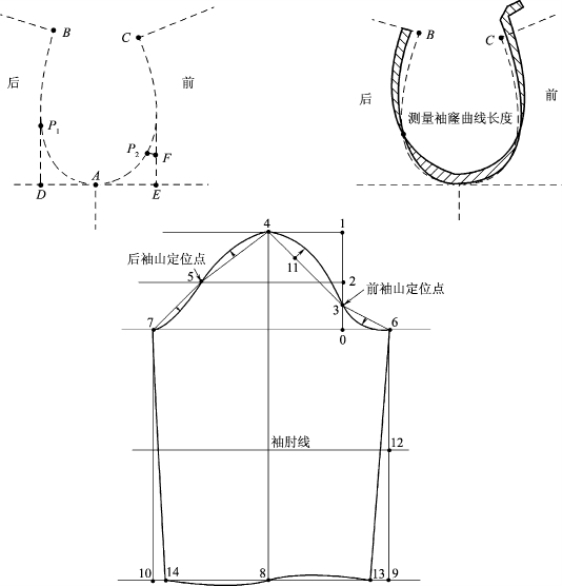

如图10-7所示，用软卷尺测量衣身原型的袖窿弧长，标明腋下点为A，后肩点为B和前肩点为C，在袖窿深线上将原点10更改为点D，原点18改为点E。袖子原型绘图步骤如下。

图10-7

以点0为起点，画水平线和向上画垂线，其中水平线为袖山深线。

经过点1画水平线为上平线。

经过点2画水平线。(www.daowen.com)

。画出袖山基础线后，在衣身原型上标明前、后袖窿对位点，E—F=0—3，经过点F画水平线交前袖窿线为前袖窿对位点P2，而D—P1=0—2。

3—4（C—P2）+0.5cm（说明：以测量C—P2直线长度为准），若身高128～152cm，则取（C—P2）+0.75cm，点4在上平线上，连接3—4。

4—5（B—P1）+0.5cm（说明：以测量B—P1直线长度为准），若身高128～152cm，则取（B—P1）+0.75cm，点5在点2的水平线上，连接4—5。

3—6（P2—A）-0.3cm（说明：以测量P2—A曲线长度为准），点6在袖山深线上，连接3—6。

5—7（P1—A）-0.3cm（说明：以测量P1—A曲线长度为准），点7在袖山深线上，连接5—7。经过点4向下画垂线为袖中线。

4—8 袖长，经过点8画水平线为下平线，分别经过点6和点7向下画垂线与下平线相交于点9和点10。

依据下列参考值，经过点7、5、4、3和6绘画出袖山曲线：线段5—7内凹约0.4cm、4—5外凸约0.8cm，，点11外凸约1.5cm，线段3—6内凹约0.6cm。

，经过点12画水平线为袖肘线。

。

连接6—13和7—14为袖内缝线。

依据下列参考值，经过点13、8和14，画出袖口弧线：线段8—14下凸约0.5cm，线段8—13上凹约0.5cm。
