1.传统西裤

在这一章节介绍用点数方法制作男西裤基本原型，并以此原型为基础，变化出裤子局部纸样及款式纸样。

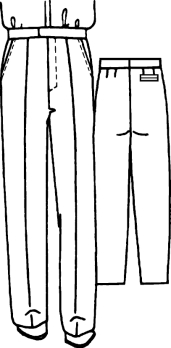

（1）传统西裤款式。图9-37所示为传统男式西裤，其款式特点为：前身两侧斜插袋，前开襟，左右拼驳腰头，后身有两个对称的腰省，后腰下右边设一个双嵌线袋（双唇袋）。

图9-37

（2）绘制男西裤纸样所需尺寸。以臀围96cm男士规格为例，表9-12为男西裤纸样制图尺寸。

表9-12　单位：cm

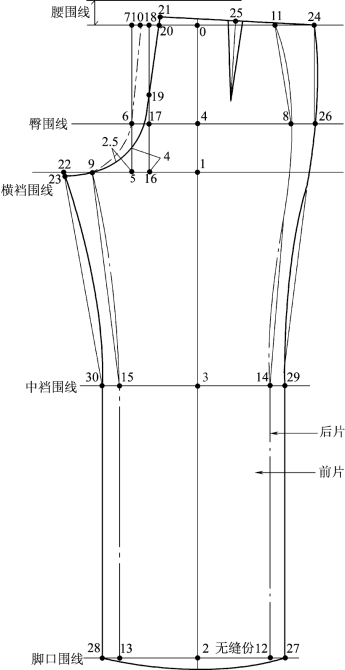

（3）男西裤原型纸样绘制步骤。图9-38所示为男西裤纸样，此纸样除裤脚口线处无缝份以外，其他边线已包含1cm的缝份，腰头上口线被放置在自然腰线上。

图9-38

①前裤片。以点0为起点，画出垂线和水平线，垂线为裤中烫迹线，水平线为腰缝线。

0—1 上裆长-腰头宽+1cm，经过点1画水平线为横裆线。

1—2 下裆长，经过点2画水平线为裤脚口围线。

经过点3画水平线为中裆线。

经过点4画水平线为臀围线。

经过点5向上画垂线与臀围线相交于点6，与腰围线相交于点7。

。

。

7—10 1cm，用直线连接6—10。经过点9、6和10画前裆弧线，曲线距离点5为2.5cm。

。

。

经过点12和13分别向上画垂线与中裆线相交于点14和点15。

经过点11、8、14和12画前侧缝弧线，曲线在8—11线段处凸出0.5cm，在8—14线段处凹入0.5cm。

经过点9、15和13画前下裆弧线，曲线在9—15线段处凹入1cm。完成前裤片纸样。

②后裤片纸样。在前裤片纸样基础上继续绘图。

，经过点16向上画垂线与臀围线相交于点17，与腰围线相交于点18。

点19为。

18—20 2cm。

20—21 1cm，用直线连接19—21。

。

22—23 0.5cm，经过点21、19和23画出后裆弧线，曲线距离点16为4cm。

点24在腰围缝线上。

点25为，经过点25向下作后腰缝线的垂线为后省中线，取省长12cm、省宽2.5cm，画出后腰省线。

。

12—27 2cm。

13—28 2cm。

14—29 2cm。

15—30 2cm，经过点24、26、29和27画出后侧缝弧线，曲线在24—26线段处凸0.5cm，在26—29线段处凹入0.75cm。(www.daowen.com)

经过点23、30和28画出后下裆弧线，曲线在23—30线段处凹入1.5cm。在点2处下降1cm，用曲线画出后裤脚口弧线。完成后裤片纸样。

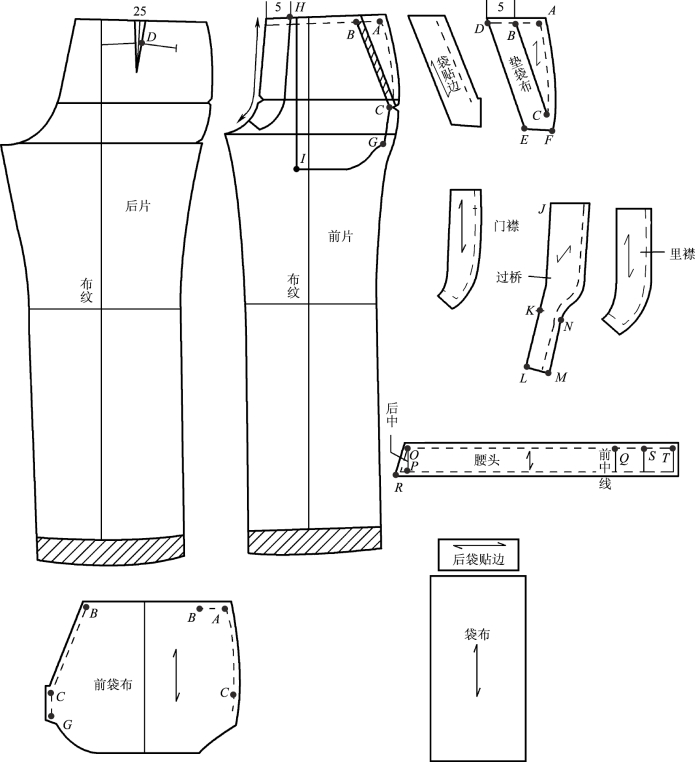

（4）男式西裤完成纸样绘制步骤。图9-39为男式西裤完成纸样。其步骤是以上述男西裤原型为基础变化而成的。

图9-39

①后片。描出男式西裤后身原型，标明原有的点25，取25—D=7cm，点D为后袋口的中点位置。取后袋口宽14cm，在裤脚口弧线处加上4cm的缝份。

②前片。描出男式西裤前身原型，在侧缝迹线上腰点标明为点A，取A—B=5cm，取B—C=17cm为袋口线，直线连接点B和侧缝迹线上点C，在前斜袋口线B—C处加上1cm的缝份；在裤脚口线处加上4cm的缝份。

③前袋垫布。在前身纸样基础上，将袋口线B—C平行加出5cm为D—E，C—F=2.5cm，描出A—D—E—F为前袋垫布（袋衬）纸样。

④前袋贴边。在前身纸样基础上，将袋口线B—C线平行加出5cm，并在B—C线加上1cm缝份，描出B—D—E—F为前袋贴边纸样。

⑤前袋袋布。在前身纸样基础上，在侧缝迹线上取C—G=5cm，袋布宽为17cm，袋布长即H—I为32cm，曲线连接G—I，画出袋布形状；以H—I为袋布中心线，描出线条A—C—G和线条B—C—G，并分别加出1cm缝份。

⑥门襟、里襟、过桥。在前身纸样基础上，描出前裆弧线，取长度为17cm和宽度为5cm，用曲线画出门襟纸样；里襟纸样和门襟纸样相同。过桥纸样是在里襟纸样基础上，前裆弧线长平行加出1.5cm，延长J—K至点L，即J—L=前裆弧线长+5cm，L—M=4cm，用直线连接M—N。

⑦腰头。以点O为起点，画出呈直角的垂线和水平线，水平线为腰头上口线。取O—P=4cm，经过点P画水平线为腰头下口线，经过点Q画垂线为前中线，P—R=0.5cm，直线连接O—R为后腰中线，Q—S=4cm，Q—T=9cm。描出R—O—S 纸样为左边腰头（即与门襟缝制的一边腰头）；描出R—O—T 的纸样为右边腰头（即与里襟缝制的一边腰头），并且在边缘分别加出1cm缝份。

⑧后袋垫布和袋贴边。取袋贴宽=后袋口线宽+2cm，袋贴边高6cm，画出长方形结构为后袋垫布和后袋贴边纸样。

⑨后袋布。取后袋布宽=后袋口线宽+4cm，袋布长40cm，画出长方形结构为后袋布纸样。

2.男式西裤的款式变化

（1）腰线有褶的款式。图9-40为前腰线有两个褶裥的男式西裤款式及前片纸样的变化，其纸样是在上述传统男式西裤的原型纸样上，将前腰线无褶的款式利用剪开加大的方法获得。

图9-40

描出男西裤前片原型纸样，沿中裆线剪开，将烫迹线（前中线）分开，并向两边张开，使腰缝线加宽3.5cm褶裥尺寸，标明点A和点B，然后在新的侧缝线点向外加出3cm至点C，连接点C至横裆围线。在腰缝线处画出褶裥标记，A—B=3.5cm，B—D=3cm，D—E=3cm。

（2）裤子外形变化。男式西裤的外形和线条主要取决于裤管的形状，图9-41为裤管的形状，常见的有直筒裤、喇叭裤、萝卜裤等。

图9-41

①直筒裤。这种裤管形状呈垂直长方形，膝围尺寸和裤脚口尺寸非常接近，围度相差很少，是西裤的基本形状。

②喇叭裤。这种裤管形状顾名思义是呈喇叭形状，它的主要特征是膝围尺寸收窄或臀围裹紧，而裤脚口明显放宽，形成喇叭状。

③萝卜裤。这是一种臀围宽松而裤脚口收窄的裤管形状，为了增加臀围的尺寸，需在腰缝线上增加若干数量的活褶裥，裤脚口的尺寸通常会比直筒裤的裤脚口还要窄。

3.西裤比例制图法

（1）绘制男式西裤比例制图所需尺寸。以腰围77cm成品规格为例，表9-13为西裤比例制图所需尺寸。

表9-13　单位：cm

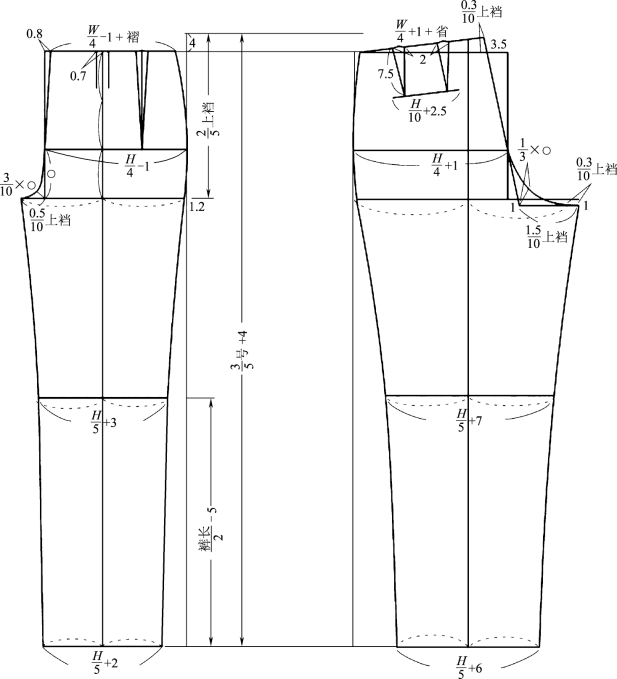

（2）绘制男式西裤比例制图步骤（图9-42）。

图9-42

4.男西裤中式比例制图法

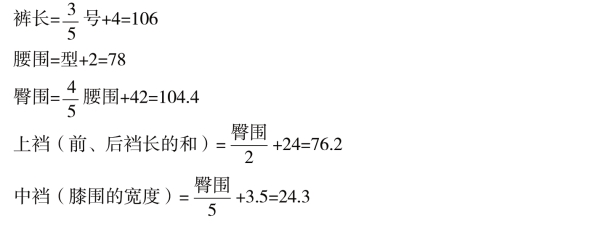

（1）男西裤中式比例制作纸样所需尺寸。以170/76A的规格为例，表9-14为男西裤比例制图所需尺寸。

表9-14　单位：cm

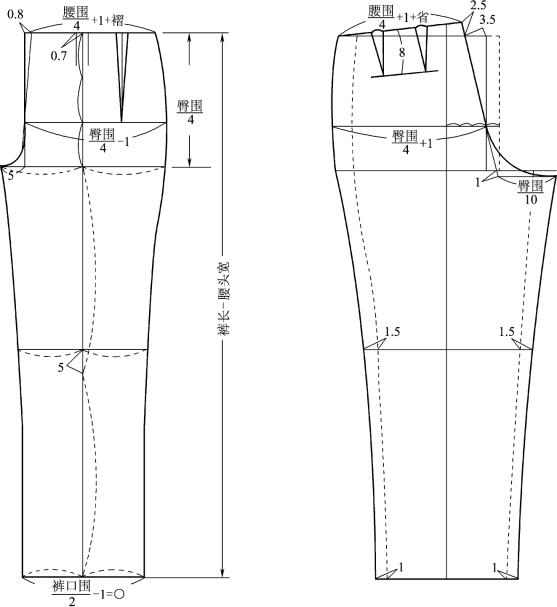

（2）绘制男西裤中式比例制图步骤（图9-43）。

图9-43
