西服又称西装，是指西式上衣，它是人们日常生活中不可缺少的服装，无论是社交服、外出服、公务员制服，还是日常装等，都可以广范围地穿用。西装在穿着上的基本形式有三件套和两件套，所谓三件套，是指由上衣、背心和西裤三件组成的上下装束，而两件套仅由上衣和西裤组成，套装面料的选择原则上应相同。现在，根据流行趋势及个人爱好，可以选择不同的面料。西式上衣的款式变化在于纽扣位置及数量、领型、衣摆开衩位置、衣袋等。按纽扣数量可分为单排扣西服、双排扣西服等；按驳头不同，可分为平驳头西服（又称八字领西服）、戗驳头西服（又称关刀领西服）等。

（一）传统男式西服点数法制图

1.传统男式西服的款式特征

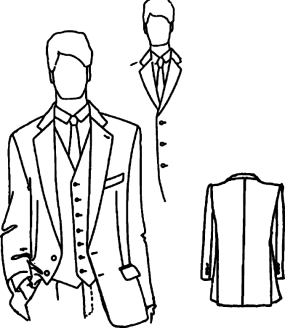

图9-23为欧洲传统男式西服，款式特点为单排两粒扣，平驳头八字领，前身圆角下摆，左前胸有手巾袋，前身两下侧各设有盖双嵌线袋（又称有袋盖双唇袋），有前腰省，后背缝，后身底边两侧开衩，后袖口开衩，袖衩设有三粒装饰扣，内层全里布，前身里布附有胸部双嵌线袋。

图9-23

2.绘制男式西服原型纸样所需尺寸

以胸围100cm的规格为例，表9-7为绘制男西服原型纸样尺寸。

表9-7　单位：cm

注 其中，衣长是可以根据时装潮流改变尺寸的，而袖长是指从后颈椎点至腕长的尺寸。

3.男西服原型纸样绘制步骤

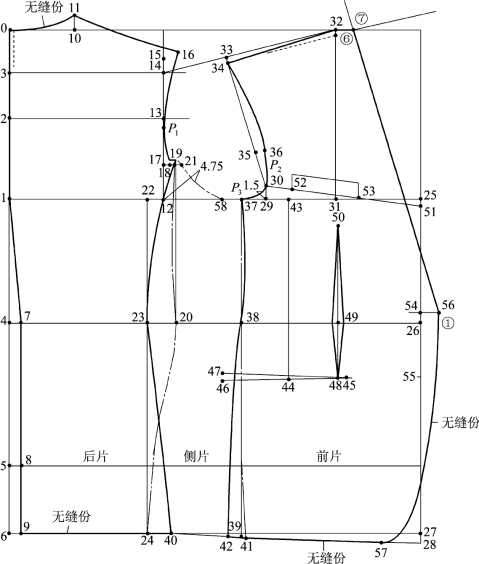

（1）衣片。图9-24为男西服衣片原型纸样，此纸样除了标明“无缝份”的边线外，其余边线已包含有1cm缝份。

图9-24

以点0为起点，画出垂线和水平线，其中垂线为后中线，水平线为上平线。

0—1 袖窿深+1cm，经过点1画水平线为袖窿深线。

经过点2画水平线为后背宽线。

经过点3画水平线。

0—4 腰节长，经过点4画水平线为腰围线。

4—5 21cm，经过点5画水平线为臀围线。

0—6 衣长，经过点6画水平线为下平线。

4—7 1.5cm，经过点7向下画垂线与臀围线相交于点8，与下平线相交于点9；连接1—7，曲线0—1—7—8—9为后背缝线。

经过点10向上画垂线。

10—11 2cm，曲线连接0—11，画出后领窝弧线。

1—12 半背宽+2.5cm，经过点12向上画垂线与后背宽线相交于点13，与点3的水平线相交于点14。

14—15 2.25cm，经过点15向侧方向画水平线。

15—16 2cm，曲线连接11—16为后肩斜线。

经过点17向侧方向画水平线。

17—18 0.5cm。

18—19 1cm，经过点19向下画垂线与腰围线相交于点20。

19—21 1cm。

12—22 2.5cm，经过点22向下画垂线与腰围线相交于点23，至下平线交于点24。用虚线连接19—20—24为侧身的后片侧缝线（注意：点19连线时上升0.5cm）。

经过点25画垂线与腰围线相交于点26，至下平线交点27。

27—28 2cm，连接24—28为前底边线。

经过点29向上画垂线，并在点29上2cm处标明点30。

经过点31向上画垂线与上平线相交于点32，连接14—32。

32—33 为11—16的长度，经过点33向下画垂线并取1cm为点34，直线连接30—34，曲线连接32—34为前肩斜线。

。

35—36 1.5cm。

29—37 4cm，经过点37向下画垂线与腰围线相交于点38，与前底边线相交于点39。经过点16、18、19、21、37、30、36和34画出袖窿弧线。

24—40 3.5cm，经过点19、23和40用曲线画出后片的后片侧缝线。

39—41 0.5cm。

39—42 2cm，经过点37、38和41用虚线画出侧片的前片侧缝线。经过点37、38和42画出前片的前片侧缝线，并且在37—38线段处向内凹入1cm，画成曲线。

29—43 2.5cm，经过点43向下画垂线，并且在腰围线下8cm标明点44，经过点44画水平线。

44—45 8.25cm。

44—46 9.5cm。

44—47 1cm，连接45—47为口袋线。

45—48 1.5cm，经过点48向上画垂线与腰围线相交于点49，并且在袖窿深线下6cm交点50。以50—42—48为腰省中线画出宽1cm的前腰省线。

25—51 1.25cm，连接30—51。

30—52 4cm。

52—53 10cm，画出左前胸手巾袋纸样。

26—54 1.5cm，标明第一粒纽扣位置，经过点54画水平线。

54—55 10cm，标明第二粒纽扣位置。

54—56 2.5cm。

28—57 6cm，曲线连接56—57为前片门襟圆角形状。

在点58处用P3标明为腋下点；在点13之下1.5cm处用P1标明为后袖窿弧线对位点；在点30处，用P2标明为前袖窿弧线对位点。

在上述衣片纸样中，标明点①、点⑥和点⑦为画衣领的点，点①—⑦为驳口线（又称反襟线）。

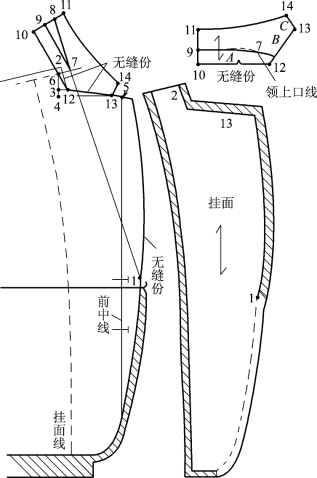

（2）西服领和挂面。图9-25为西服领和挂面纸样，它是在上述衣身原型纸样基础上操作的。描出前片原型纸样，用虚线画出挂面边线，在原点56（图9-24中的点）处标明为点1，颈侧点为点2，并经过点2向下画垂线。

图9-25

。

3—4 1.5cm，经过点4画水平线与前中线相交于点5，连接3—5，并且向前中方向延长此线。

用点线画出前肩缝迹线，颈侧点为点6，向前中方向延长前肩缝迹线。

6—7 2.5cm。连接1—7为驳口线，并且延长此线。

7—8 后领窝曲线长度+1cm（说明：后领窝曲线长度是指量度后领窝净尺寸，即0～11曲线长度减去2cm缝份）。

8—9 2cm，连接7—9，再经过点9作7—9线的垂线。

9—10 3cm，为底领高度。

9—11 4cm，为翻领高度。

经过点6作驳口线的平行线，与3—5线相交于点12。

说明：如果驳口线点1在腰围线之下，则8—9取1.5cm；如果驳口线点1在腰围线之上，或者驳口线点是在高位置处时，则8—9取2.5cm。

在领嘴线上定点13，取13—14=2cm，画出平驳头八字领型曲线和驳头止口弧线。在前片的领窝线驳头止口弧线和门襟圆角处加出1cm缝份。描出上述西服领纸样，连接点10—12—13—14—11—10结构为领里绒料纸样。描出挂面纸样，在挂面边线和领窝线2—13处各加出

1cm缝份，在曲线13—1上加出2cm宽余量和缝份。

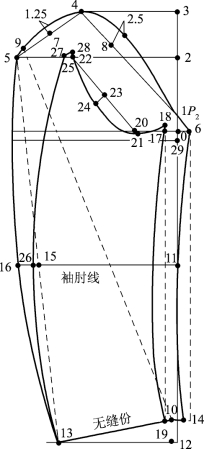

（3）西服袖。图9-26所示为西服袖纸样，其为两片袖，绘图步骤如下。

图9-26

①大袖。以点0为起点，画出垂线和水平线，水平线为袖山深线，垂线为前袖偏袖直线。

0—1 2cm，点1为前袖山对位点。

0—2 衣片原型纸样的12—P1（图9-24中的点P2同）长度（说明：测量12—P1直线尺寸），经过点2画水平线。

0—3 衣片原型纸样的经过点3画水平线为上平线。

1—4 衣片原型纸样的（34—P2）+2cm（测量34—P2直线尺寸），点4在上平线上，连接1—4。

4—5 衣片原型纸样的（16—P1）+1cm（测量16—P1直线尺寸），点5在点2的水平线上，连接4—5。(www.daowen.com)

0—6 2cm，经过点6用虚线向下画垂线。

。

。

经过点5、4、1和6画出袖山弧线，其中在4—5线段向外凸出1.25cm，在1—4线段向外凸出2.5cm。

5—9 1.5cm。

9—10 袖长-半背宽+1cm，点10在前偏袖直线上，经过点10向右画水平线。

经过点11画水平线为袖肘线。

10—12 3.5cm，经过点12画水平线为下平线。

。

10—14 2cm，连接10—13为袖口线。

曲线连接6—14，向内凹入1.5cm，画出前袖缝线。

用虚线连接5—13与袖肘线相交于点15。

15—16 3cm。用曲线连接5—16—13为后袖缝线。

②小袖。

0—17 2cm。

17—18 0.5cm。

10—19 2cm，曲线连接18—19，并且在袖肘线处向内凹入1.5cm，画出前袖缝线。

0—20 衣身纸样的29—58长度。

20—21 0.5cm。

21—22 衣片原型纸样的（P1—18）+（21—58）+0.5cm（说明：P1—18和21—58的长度分别以量度曲线尺寸为准）。点22在2—5线上，直线连接21—22。

。

23—24 2cm，曲线连接22—24—21—18为小袖深弧线。

22—25 1.5cm。

15—26 1cm，曲线连接25—26—13，延长后袖缝线，并且在点25上0.25cm处标明点27；延长小袖深弧线，并且在点22上0.75cm标明点28，连接27—28。

0—29 2cm，经过点29画水平线。

（4）西服的完成纸样。

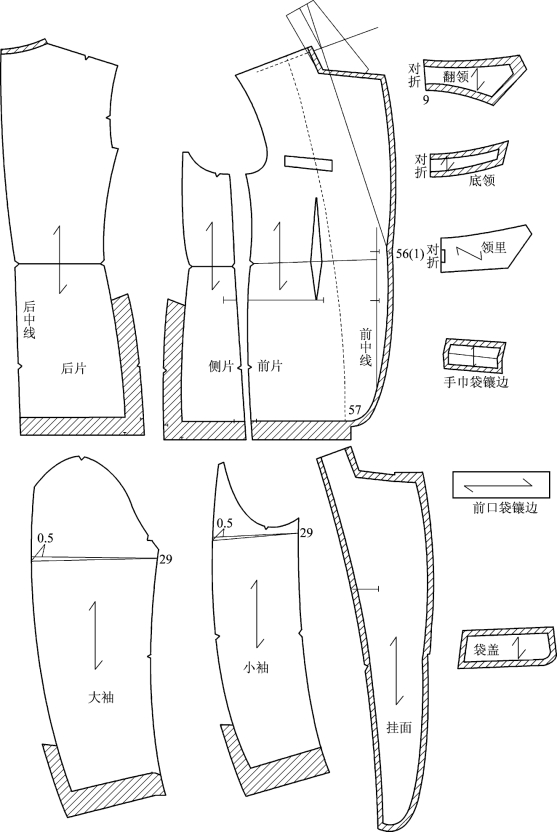

图9-27为西服的完成纸样，其绘图步骤如下。

图9-27

①后片。沿后摆缝线描出后身纸样并且在后身侧缝线的衣摆处画出开衩线，开衩长20cm，宽4cm，在底边线处加出4cm缝份，在后领窝线处加出1cm缝份。

②侧片。沿前片、后片侧缝线描出侧身纸样，在后片侧缝线的衣摆处画出开衩线，开衩长20cm，宽4cm，在底边线处加出4cm缝份。

③前片。沿前片侧缝线描前身纸样，在门襟圆角、驳头缝份弧线和前领窝线处加出1cm缝份；在底边弧线处加出4cm缝份。

④领面。描出西服领纸样，在领上口线7—9处平行下降0.5cm分割成翻领和底领两部分，并且缩短领上口线0.8cm（全长计算），可采用剪开领座重叠领上口线；同时在领外口线加长0.8cm（全长计算），可采用剪开翻领张开领外口线。然后分别在分割线处加出1cm缝份，在底领下口线10—12和领串口斜线12—13处加出1cm缝份，在翻领外口线11—14处加出1.5cm余量和缝份，在领嘴线13—14处加出3cm缝份。

⑤领里。因采用毛绒布料制作领里，故描出领子纸样即可，无须加缝份。

⑥挂面。描出挂面纸样，在挂面边线加出1cm缝份。在驳头线1—13处加出1.5cm缝份。

⑦袋盖。根据袋口位置画出袋盖形状的纸样，即长为袋口宽+0.25cm，高为5cm。并在袋盖的上边线增加1cm缝份，其余三边的边线加出1.2cm缝份。

⑧双嵌线袋镶边。根据袋口位置线长度和宽度画出长方形的镶边纸样。

⑨手巾袋镶边。描出手巾袋镶边形状线条，取上边线为折叠线，画出两倍手巾袋镶边纸样，并且在各边线加上缝份。

⑩袖子。分别描出大袖及小袖纸样，沿点29的水平线剪开，在后袖窿缝线处张开0.5cm，再在后袖缝线的袖口处画出袖衩线，袖衩长10cm，宽2.5cm，在袖口线处加4cm缝份。

4.西服衬里

为使西服在穿着时平挺、舒服，需在西服的工艺制作上加衬及里布。

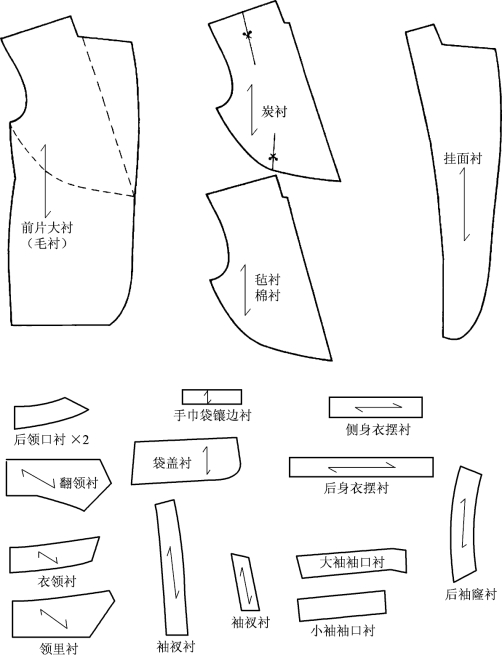

（1）西服衬。西服衬（朴布），根据西服款式设计的要求，要塑造出胸部的丰满感，必须在衣服里面使用衬，西服衬的材料一般有毛衬、马尾衬、毡衬、棉衬四种。在西服前片衬的加工工艺上，先在前身底面粘一层毛衬，再在胸部加一层马尾衬，使胸部膨起，又加一层毡衬，达到比较柔软舒服的效果，再加一层棉衬，其作用在于使底衬（毛衬）撑起来。如此，前身便有四块衬裁片。除此之外，西服挂面、驳头、衣领、后领窝处、后袖窿、衣摆、袖口、袋盖及袋口处也必须加衬，西服衬的纸样设计是在西服面料裁片的基础上变化构成的。如图9-28所示为西服衬纸样，其绘图步骤如下：

图9-28

①前身大衬。前中、前领窝、肩及前袖窿部位与前身形状相同，衬长取衣身长，胸部从袖窿底（或腋点）下画弧形线至腰部，腰节线下盖住袋口，与前身外形相似。复制衣身前片，前领窝和驳头线的1cm缝份减去，底边4cm缝份减去。

②马尾衬。减去驳头，只取前身裁片上部分，长度约是前身长的一半加5cm，为使胸部做挺、丰满，符合人体，此马尾衬需要收省，复制衫身前片的袖窿线、肩线、领窝线，驳头线减去0.5cm，从腋下点斜向反襟点画曲线。收省的位置是从前肩线中点向下剪开约7.5cm，张开1.5cm宽，缝纫时在此省下垫衬成小锥子形，腋下画弧形线并收省，省宽1cm，长6cm。

③毡衬及棉衬。长度盖住马尾衬，宽度是大衬减去驳头部分。

④挂面衬。与挂面净样的形状及尺寸相同。

⑤驳头衬。与驳头净样的形状及尺寸相同。

⑥衣领衬。分别与翻领、底领及领里的净样相同。领里如采用绒布，则领里衬可不需要。

⑦后袖窿衬及后领窝衬。粘衬宽4cm，长度及形状分别与后袖窿及后领窝相同。

⑧衣摆衬及袖口衬。粘衬宽4cm，长度分别与后片衣摆、侧片衣摆、大袖口及小袖口相同。

⑨后衩衬及袖衩衬：后衩衬宽4cm，袖衩衬宽2.5cm，长度分别取后衩长及袖口衩长。形状和后片衣摆开衩、侧片衣摆开衩、大袖口开衩及小袖口开衩一样。

⑩袋盖衬及手巾袋镶边衬。袋盖衬形状与面层袋盖净样相同，手巾袋镶边衬只取面层手巾袋镶边实样形状及尺寸。

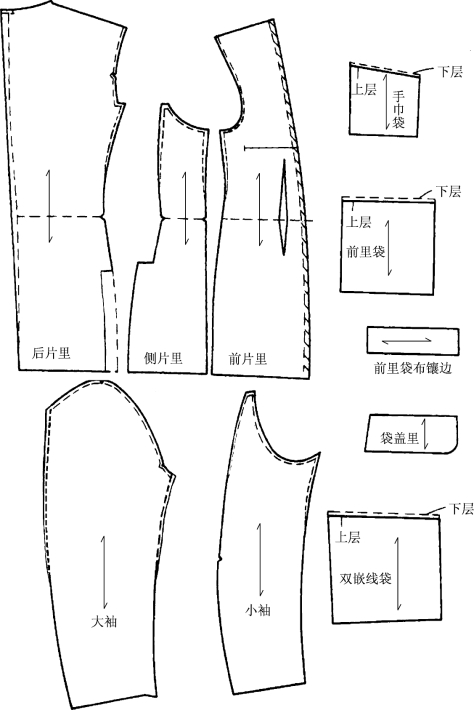

（2）西服里料。西服里布有半身里料及全身里料两种，一般取全身里料较多，里料的裁片是在西服面料纸样的基础上加一定的放松量构成的。图9-29为全身里料纸样，绘图步骤如下。

图9-29

①前片里。描出前片纸样，前片里宽度取前片宽减挂面宽，并且在挂面边线处加出1cm缝份，在腋下点处横向加出0.5cm放松量；平行袖窿弧线加出1cm放松量，并修顺线条。长度取到前片底摆折边线处，此为放松量，标明里口袋线。

②后片里。描出后片纸样，在后中心线的上部位加出1.5～2cm的放松量，以满足上体运动需要，缝纫时以褶裥操作。在后片侧缝线上横向加出0.5cm的放松量，平行袖窿弧线加出1cm放松量，并且修顺线条，长度取到后片底边折边线处，在后片侧缝线的下端减去后衩尺寸（宽4cm、长18cm）。

③侧片里。描出侧片纸样，长度取到侧片底边折边线，在前、后片侧缝线上端横向加出0.5cm的放松量，平行袖窿线加出1cm宽松量，并修顺线条。

④大袖里。描出大袖纸样，减去袖衩部位，在前后袖缝线的上端横向加出0.5cm的放松量，平行袖山线加出1cm放松量，并修顺线条。长度取到袖口折边线。

⑤小袖里。描出小袖纸样，减去袖衩部位，在前后袖缝线的上端横向加出0.5cm放松量，平行袖山线加出1cm放松量并修顺线条。长度取到袖口折边线。

⑥双嵌线袋布。描出双嵌线袋口线，取宽=20.5cm，长=22cm，画出上层袋布纸样，另两片为下层袋布，取宽=20.5cm、长=23cm，取布纹经线。

⑦手巾袋布。描出手巾袋口线袋布宽比袋口线加多4cm，长15cm，画出上层手巾袋布纸样，另一片为下层袋布，仅长度比上层袋布多1cm，其余与上层袋布相同。

⑧前袋盖里。根据袋口位置线而画出袋盖形状的纸样，并在袋盖四周边线加出1cm缝份，与面层袋盖纸样相同。

⑨前里口袋布。里口袋布共有四片，描出前里口袋线，取宽=18cm，长=21cm，画出上层里口袋布，而另两片为下层袋布，仅长度比上层袋布多1cm，其余与上层袋布相同。

⑩前里袋布镶边。取长=16cm，宽=5cm，画长方形。

（二）男西服中式比例制图法

1.男西服比例制作纸样所需尺寸

以170/88A的规格为例，表9-8为绘制男西服比例纸样尺寸。

表9-8　单位：cm

2.男西服衣身比例制图法

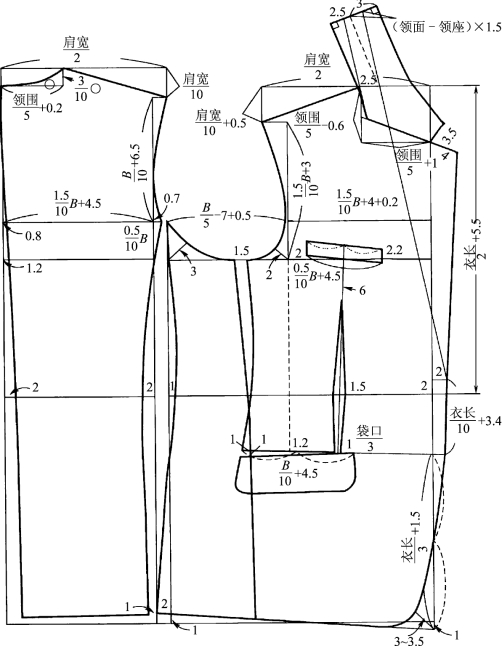

如图9-30所示为男西服衣身比例制图法。

图9-30

3.男西服袖子比例制图法

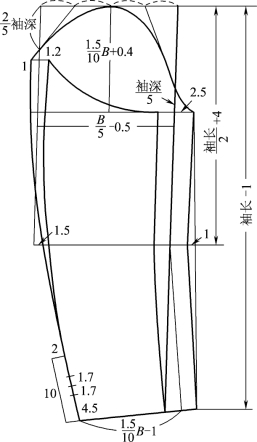

如图9-31所示为男西服袖子比例制图法。

图9-31
