男式夹克款式多种多样，是男装变化最多的一种休闲服装。采用男式夹克原型纸样进行款式变化，是一种很方便的制图方法。

1.男式夹克

（1）绘制男式夹克原型纸样所需尺寸。以胸围100cm的男士规格为例，表9-6所示为绘制男式夹克原型纸样所需尺寸。

表9-6　单位：cm

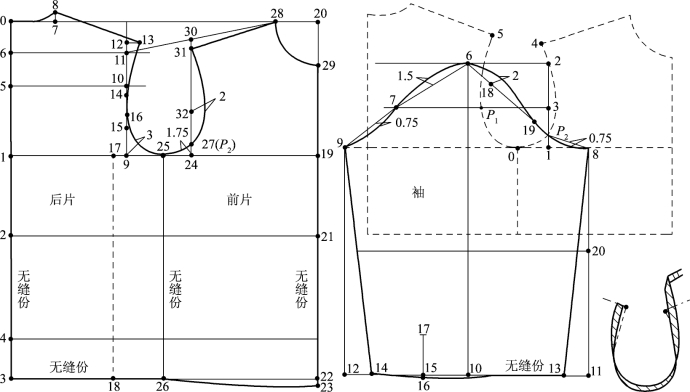

（2）男式夹克原型纸样绘制步骤。图9-18所示为男式夹克原型纸样，此纸样除注明“无缝份”的边线以外，其余边缘均包含有1cm的缝份，后片肩线有1cm容缩量。

图9-18

①衣片。以点0为起点，画出垂线和水平线，其中垂线为后中线。

0—1 袖窿深+3cm，经过点1画水平线为袖窿深线。

0—2 腰节长+1cm，经过点2画水平线为腰围线。

0—3 衣长+1cm，经过点3画水平线为下平线。

2—4 21cm，经过点4画水平线为臀围线。

经过点5画水平线为背宽线。

经过点6画水平线。

经过点7向上画垂线。

7—8 2cm，经过点0和点7画出后领窝曲线。

经过点9向上画垂线与后背宽线相交于点10，与点6的水平线相交于点11。

11—12 2cm，经过点12向右画水平线。

12—13 2cm，用直线连接8—13。

10—14 1.5cm。

。

15—16 0.5cm。

9—17 2.5cm，经过点17向下画垂线与下平线相交于点18。

经过点19画垂线向上与上平线相交于点20；向下与腰围线相交于点21，与下平线相交于点22。

22—23 2cm。

经过点24向上画垂线。

经过点25向下画垂线与下平线相交于点26，曲线连接23—26为前片底边弧线。

24—27 2.5cm，标明为前袖窿对位点P2。

用直线连接11—28。

经过点28和29画出前领窝曲线。

28—30（8—13）-0.5cm，用直线连接27—30。

30—31 1.75cm，曲线连接28—31为前肩斜线。

。

经过点13、14、16和25画出后袖窿弧线，曲线距离点9为3cm。

经过点31、27和25画出前袖窿弧线，曲线在点32处凹入2cm，距离点24为1.75cm。

②袖子。描出衣片袖窿部位纸样，向后中心方向延长袖窿深线，标明前袖窿弧线对位点P2和腋下点0，经过点P2画垂线与袖窿深线相交于点1。

（说明：测量衣身纸样的袖窿弧线长度，注意应将软尺竖直测量为准），经过点2画水平线为上平线。

，经过点3画水平线与后袖窿弧线相交于点P1，即为后袖窿弧线对位点。标明前肩点为点4和后肩点为点5。

P2—6 为衣身的4—P2（说明：测量直线长度）+2cm，点6在上平线上。

6—7 为衣身的5—P1（说明：测量直线长度）+1.5cm，点7在点3的水平线上。

P2—8 为衣身的P2—0（说明：测量曲线长度）+0.75cm，点8在袖窿深线上。

7—9 为衣身的P1—0（说明：测量曲线长度）+0.75cm，点9在袖窿深线上。分别经过点6、8和9向下画垂线。

6—10 袖长+1cm，经过点10画水平线与点8的垂线相交于点11，与点9的垂线相交于点12。

11—13 5cm，用直线连接8—13为内袖缝线。

12—14 5cm，用直线连接9—14为内袖缝线。

。

15—16 1cm，用曲线连接点14、16和13为袖口线，经过点16向上画垂线。(www.daowen.com)

16—17 10cm，为袖衩线长度。

。

P2—19 4cm。

经过点9、7、6、19、P2和8画出袖山弧线，曲线在8—P2线段处凹入0.75cm，在6—P2线段处凸出2cm，在6—7线段处凸出1.5cm，在7—9线段处凹入0.75cm。

经过点20画水平线为袖肘线。

2.衬衫式男夹克

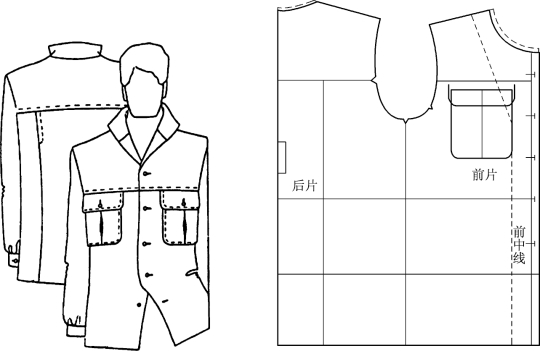

（1）制图步骤。衬衫式男夹克以男夹克原型为基础原型变化而成，其制图步骤如下（图9-19）。

图9-19

首先改变前、后领窝线，即平行扩大领窝线1cm，在前中线加出2cm的搭门，画出门襟缝份线。用虚线画出挂面边线。然后依据款式要求，画出前、后育克线和后褶裥位置，在前育克线之下，画出袋盖和贴袋纸样，其中袋盖宽度为13cm，长度为6cm，袋盖位置距离前袖窿线3cm，贴袋宽度为13cm，长为15cm，贴袋口距离过肩线为2cm，并在衣袋中线画上褶裥线。

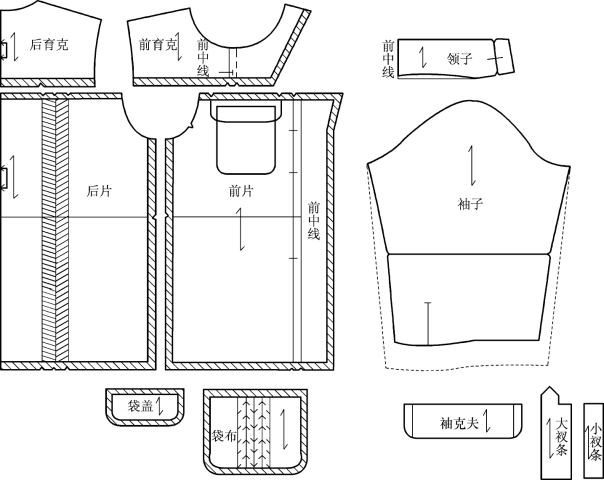

（2）衬衫式男夹克的完成纸样。图9-20为衬衫式男夹克的完成纸样，在上述结构图的基础上分别绘制各部件的完成纸样。

图9-20

①后片。在上述的衣身草图中，描出后育克线之下的后片纸样，并沿后褶裥的位置线剪开，张开褶裥宽度为6cm，画出褶裥线对位记号。在育克缝线和侧缝线处加出1cm缝份，在底边线加出2cm的缝份，取后中线为对折线。

②后育克。描出后育克线之上的纸样，然后在后育克缝线处加出1cm缝份。以后中线为对折线。

③前片。描出前育克线之下的纸样，标明前袋盖和贴袋位置，以门襟止口线为对折线，描出挂面的边线形状。在前过肩线、侧缝线和挂面边线分别加出1cm缝份，在底边线加出2cm缝份。

④前育克。描出前育克线之上的纸样，以门襟止口线为对折线，描出连身挂面边线和领窝线，在前育克缝线和挂面边线处各加出1cm缝份。

⑤袋盖。描出袋盖的纸样，在各边缘加出1cm的缝份。

⑥贴袋布。描出贴袋布的纸样，沿袋中心线剪开，并张开6cm的褶裥分量，标明褶裥的对位点，在袋口线处加出2cm的缝份，其余各边缘加出1cm缝份。

⑦领子。领子制作参见立领的制图方法，在此不详述。完成的领子是以后中线为对折线，其余各边缘需加出1cm缝份，画出扣眼位。

⑧袖子。描出男夹克袖子原型纸样，在袖口线处向上减去袖克夫的宽度，如宽度为6cm，画出袖口线的平行线为新的袖口线；在新的袖口线两侧分别减去一些尺寸，使新的袖口缝线长度等于袖克夫长度加上搭门，再加上褶裥宽的尺寸，画出新的内袖缝线，标明袖衩开口线，在袖口线处加上1cm缝份。

⑨袖克夫。取长度=22cm，宽度=6cm，画出一长方形，在两侧分别加上1.5cm搭门，并在外口线上画出圆弧形状，在各边缘均加出1cm缝份。

⑩袖衩条。参照男式衬衫的袖衩条绘制方法。

3.风衣

（1）风衣的款式特征。图9-21为风衣款式，其特点为松身的夹克设计。连衣帽采用拉链作为系结物，前胸设有明贴袋兼设拉链的插袋，前两侧各有拉链插袋，衣身下摆车缝橡皮筋系带，后身有一附加的育克式肩垫，袖口用橡皮筋。

图9-21

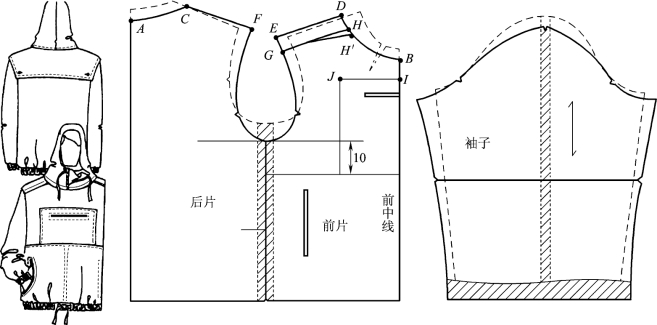

（2）风衣纸样绘制步骤（图9-22）。风衣款式为外套的类型，其纸样制图在采用男式夹克原型变化时，需将衣身的胸围、袖窿深等尺寸相应加大。首先将衣身的袖窿深线降低2.5cm，加大胸围尺寸4cm，同时袖山高降低1.25cm，上臂围尺寸加大使手臂活动范围加大。在衣身原型领窝线上，将前后中线降低2.5cm，分别标明点A和点B。肩线上距离颈侧点4cm处标明点C和点D，画出新的领窝线A—C—D—B，延长肩线，标明新的肩点为E和F。取E—G=4cm，D—H=4cm，曲线连接G—H为前育克缝线；H—H′=1cm，曲线连接G—H′为前身育克缝线。在新的袖窿深线向下10cm，画出水平线作为上、下明贴袋的驳缝线，取B—I=8cm，经过点I画水平线为明贴袋的上平线，取I—J=14cm，经过点J画垂线至上、下明贴袋的驳缝线。取拉链长度确定上、下明贴袋的袋口线位置。

图9-22

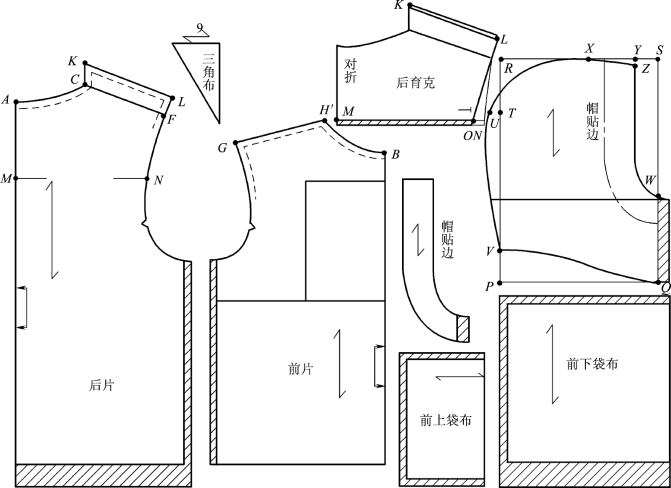

①后片。描出上述后片纸样，将前片的育克结构E—D—H—G部分连接于后片肩线上，即将C—F和D—E重叠，标明点K、L，在背宽线（附加的后育克线）处标上点M和点N。在侧缝线上加出1cm缝份，在后片底边线处加出5cm缝份（用于车缝橡皮筋）。

②前片。沿H′—G线之下，描出前片纸样，标明上、下明贴袋位置的对位点，在侧缝线加出1cm缝份。

③前上明贴袋。描出前上明贴袋的纸样，标明拉链袋口位置，以前中线为对折线，其余各边加出1cm缝份。

④前下贴袋。沿上、下明贴袋的缝线之下描出前片下部结构，在下明贴袋的上平线和侧缝线处加出1cm缝份，在底边线处加出5cm缝份。

⑤后育克式的肩垫。在后片纸样上，沿后育克的辅助线M—N之上部分，描出A—C—K—L—F—N—M的结构，延长后育克M—N线，取N—O=1cm，连接L—O为新的袖窿边线，在K—L线处平行加出0.5cm，在后育克线处加出1cm缝份，取后中心线为对折线。

⑥袖子。描出已经过低肩低袖窿袖子变化的袖子纸样，在袖口线两边加出1.5cm，画出新的内袖缝线，在袖口线处加出5cm的缝份（袖中线剪开所加大的尺寸等于袖山弧线和衣身袖窿弧线的长度之差值）。

⑦帽子。其制图步骤以点P为起点，画出成直角的垂线和水平线。

P—Q 衣身的领窝线长即（A—K）+（H′—B）+0.5cm，经过点Q向上画垂线。

P—R 43cm，经过点R画水平线至点Q 的垂线交点S。

经过点T画水平线。

T—U 1.5cm。

P—V 6cm。

。

。

。

Y—Z 0.5cm，曲线连接Z—W为帽子前沿边线；曲线连接Z—X—U—V为帽子的后中弧线；曲线连接V—Q为帽子的下口线（又称帽脚线）；在帽子的前中线W—Q处加出2cm的缝份。

⑧帽贴边及帽中插布。在上述帽子纸样上，用虚线画出帽贴边线，沿着Z—W 线及贴边线描出帽贴边纸样。画一个垂直三角形，其中斜边长=（Q—W）-2cm，宽度=9cm，取直角边线为对折线，在斜边线处加2cm缝份。完成帽中插布纸样。
