女装西服的绘制方法与尺寸表

西服也称西装,是指西式上衣,多与西装裙搭配成女士职业套装。其款式变化多在纽扣位置及数量、领型、衣摆、衣袋及袖衩等部位。由于款式千变万化,在纸样绘制图上既可以直接采用点数方法制图,也可以采用原型变化。

1.女西服原型

女西服原型包含有前片、后片、大袖、小袖和领子纸样。采用点数法直接绘制女西服原型有下列两种方法。

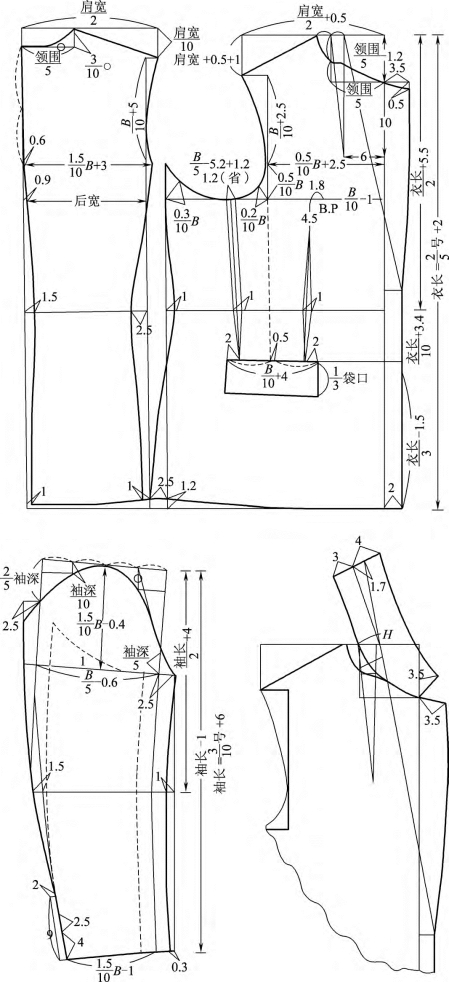

(1)采用号型比例点数法制图。图8-16所示为女西服,其款式特点为四开身,两粒单排扣,平驳头,前侧袋盖插袋,两片袖。图8-17所示为女西服纸样,此纸样以号型160/84A为例,衣长取号加2cm,即66cm;胸围取型加16cm放松量,即100cm;肩宽取胸围加11.6cm,即41.6cm;袖长取号加6cm,即54cm;领围取胸围加9.2cm,即39.2cm。

图8-16

图8-17

(2)采用成品规格点数法制图。在净体胸围尺寸加14~16cm放松量作为合体女装西服成品胸围尺寸,以号型160/84A、成品胸围100cm女西服规格为例,表8-5为绘制女西服纸样所需尺寸。女西服原型绘制步骤如下。

表8-5 单位:cm

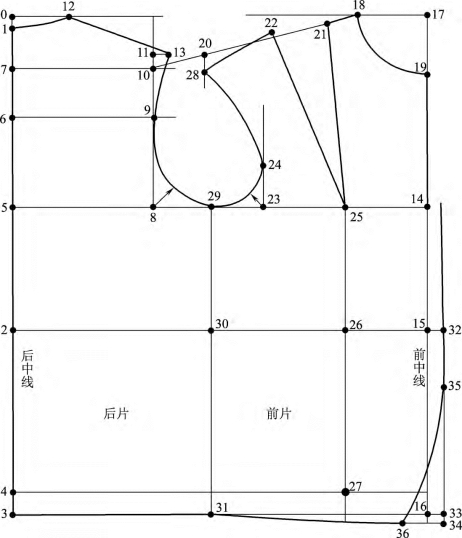

①女西服衣身原型。图8-18为女西服衣身原型,仅作女西服款式的纸样变化之用,绘图步骤如下。

图8-18

以点0为起点,画出垂线和水平线,垂线为后中线,水平线为上平线。

0—1 1.75cm。

1—2 腰节长,经过点2画水平线为腰围线。

1—3 衣长,经过点3画水平线为下平线。

2—4 约20.5cm,指腰至臀长尺寸,经过点4画水平线为臀围线。

1—5 袖窿深,经过点5画水平线为袖窿深线。

,经过点6画水平线为后背宽线。

,经过点7画水平线。

5—8 半背宽,经过点8向上画垂线与后背宽线相交于点9,与点7水平线相交于点10。

10—11 2cm,经过点11画水平线。

,连接1—12画出后领窝弧线。

12—13 小肩长+0.5cm,包含有0.5cm的后肩线容缩量,连接12—13为后肩斜线。

,经过点14向下画垂线与腰围线相交于点15,与下平线相交于点16。

14—17(0—5)长度,经过点17画水平线。

连接10—18。

18—20 小肩长+省宽。

21—22 省宽。

经过点23向上画垂线。

,经过点25向下画垂线与腰围线相交于点26,与臀围线相交于点27。连接21—25和22—25,确保此两省线的长度相等。

20—28 1.5cm,用曲线连接22—28。

经过点29向下画垂线与腰围线相交于点30,与下平线相交于点31,29—31为侧缝线。经过点13、9、29、24和28画出袖窿弧线,并测量出袖窿弧线的长度。

15—32 2.5cm,为搭门尺寸,经过点32向下画垂线与底边线相交于点33。

33—34 1.5cm,用曲线连接31—34为前片底边线。

,用曲线连接35—36,画出门襟圆角线。(www.daowen.com)

②女西服衣身原型变化。女西服款式在衣片上变化较大,依据女西服款式设计要求,通常需将无款式女西服衣身原型变化为四开身衣身原型。

图8-19所示为四开身女西服衣身原型,绘图步骤如下。

图8-19

描出女西服衣身原型,标明原有的点2、3、6、8、23、25、26、27和29。

2—37 1.5cm,经过点37画水平线。

37—38 1.5cm。

3—39 0.5cm。经过点6、38和39画出后背缝线。

经过点40画水平线与后袖窿弧线相交于点41,经过点41向下画垂线与腰围线相交于点42。

8—43 2cm,经过点43向下画垂线与腰围线相交于点44,与底边线相交于点45。

45—46 2.5cm,连接41—44—46和41—42—45为侧缝线。

经过点47向下画垂线与腰围线相交于点48,在腰围线下12cm处为省的下尖点49,以47—48为省中线,在腰围线上取省宽2.5cm,画出肋省线。

25—50 3cm,点50为腰省的上尖点,经过点25向下画垂线为腰省中线。

27—51 5cm,点51为腰省的下尖点,在腰围线上取省宽1.5cm,画出前腰省线。

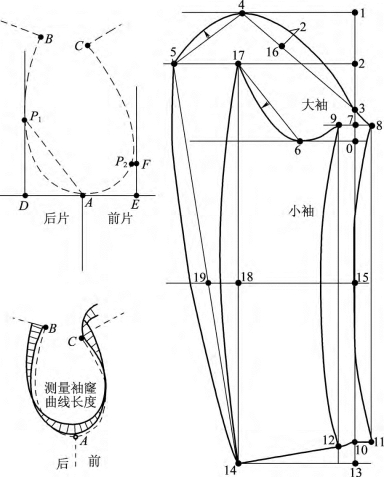

③女西服两片袖原型。如图8-20所示,在女西服衣身原型的袖窿部分,标明腋下点为A,后肩点为B,前肩点为C,将袖窿深线上的点8和点23改为点D和点E,并且分别经过点D和点E作袖窿深线的垂线。用皮尺竖立沿着衣片的袖窿弧线测量出袖窿弧线长度,此测量数据要精确。女西服两片袖原型绘图步骤如下。

图8-20

以点0为起点,画出垂线和水平线,水平线为袖山深线,垂线为前偏袖直线。

,经过点1画水平线为上平线。

,经过点2画水平线。

说明:在衣身原型的袖窿部分E—F=袖子的0—3,经过点F画水平线与袖窿弧线相交于前袖窿对位点P2,衣片的D—P1=袖子的0—2,P1为后袖窿对位点。

3—4 衣片(C—P2)+1cm,(说明:以测量C—P2曲线长度为准),点4在上平线上,连接3—4。

4—5 衣片(B—P1)+0.8cm(说明:以测量B—P1曲线长度为准),点5在点2的水平线上,连接4—5。

0—6 衣片的A—E。

0—7 2cm,经过点7画水平线。

7—8 2cm,经过点8向下画垂线。

7—9 2cm,经过点9向下画垂线。

1—10 袖长,经过点10画水平线分别与点8和点9的垂线相交于点11和点12。

10—13 3cm,经过点13画水平线为下平线。

,点14在下平线上,连接10—14,连接10—11为袖口线。

,经过点15画水平线为袖肘线,在袖肘线处向内凹入2cm,用曲线连接8—11和9—12为前袖缝线。

。用曲线连接5—4—3—8为袖山弧线,袖山弧线在4—5线段向外凸出1cm,在点16处向外凸出2cm。

6—17 衣片的(A—P1)+0.5cm(说明:测量A—P1直线为准),点17在点2的水平线上,用曲线连接9—6—17为小袖深弧线,曲线在6—17线段处向内凹入1.5cm,用曲线连接17—14和5—14,分别与袖肘线相交于点18和点19。在点18和19处向外凸出2.3cm,用曲线连接14—17和5—14为后袖缝线。

2.女西服款式纸样变化

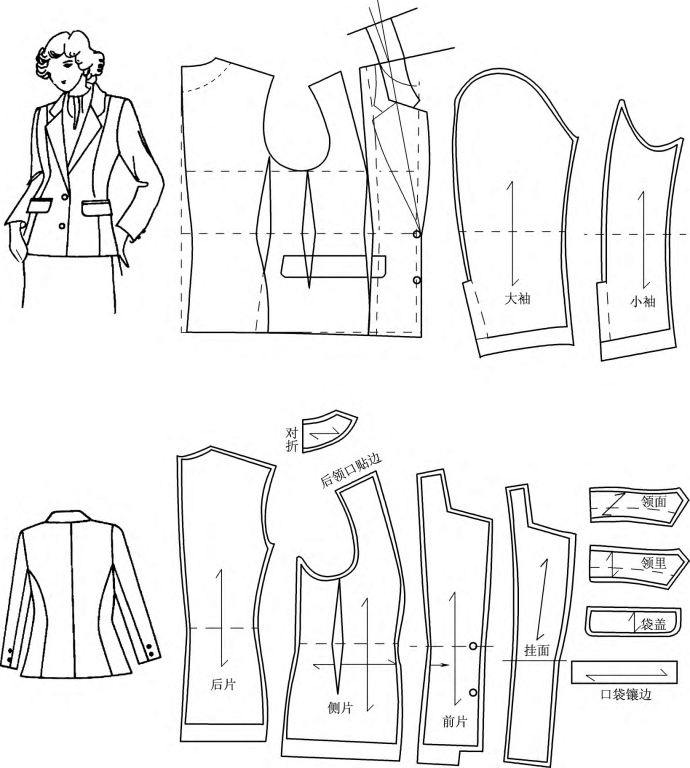

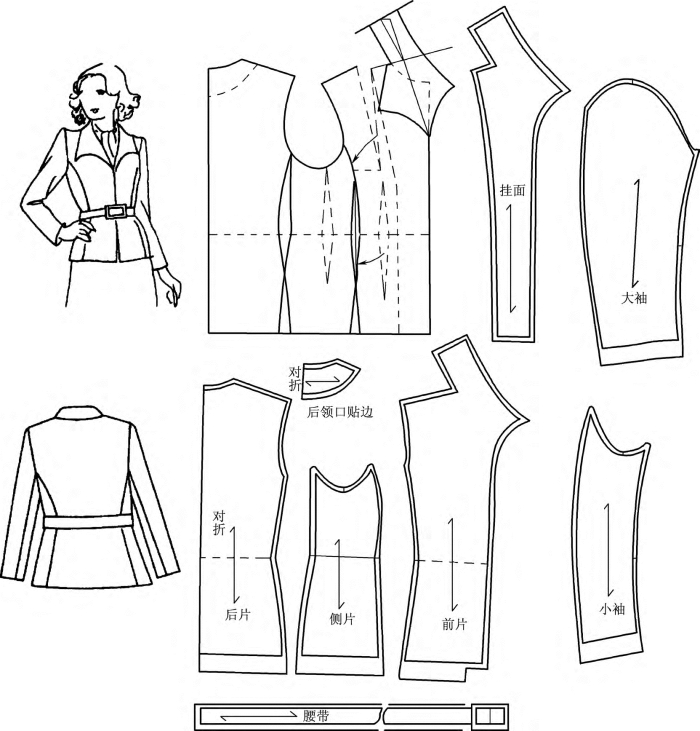

根据女西服款式要求,采用女西服原型进行变化,通常是衣身移省、衣领、袋位和开口等部位的结构变化,如图8-21和图8-22所示,在女西服原型上变化时,描出各片纸样,加上缝份,除在底边线和袖口线处加出4cm缝份外,其余均加出1cm缝份。

图8-21

图8-22
