马甲为无袖上衣，可穿在套装里面或与衬衫、毛衣等搭配组合，衣长随流行趋势而选择，纸样制图即可以采用原型变化，也可以采用点数方法直接制图。

1.变化原型绘制女装马甲

（1）普通女装马甲的款式特征。如图8-6所示为普通女装马甲，其款式特点为V形领口，前开口设四粒单排扣，前后片有刀背缝，后腰加扣带。

图8-6

（2）绘制女装马甲纸样所需的尺寸。在净体胸围尺寸加约10cm放松量作为合体女装马甲成品胸围尺寸，以号型160/84A、成品胸围94cm的女装马甲规格为例，表8-3为绘制女装短马甲纸样所需的尺寸。

表8-3　单位：cm

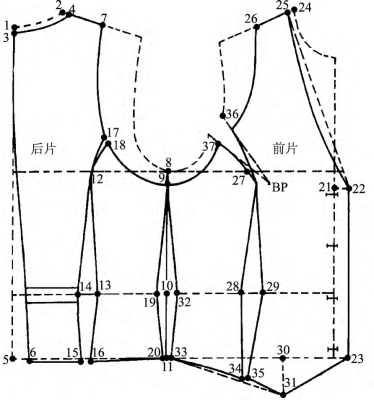

（3）女装马甲的衣身草图绘制步骤。图8-7为女装马甲的衣身草图纸样，此纸样是利用女装上衣原型变化而成的，此纸样无任何缝份，在裁剪生产前，需将此纸样按要求加上缝份。

图8-7

①后片。描出女装上衣原型的后片纸样，标明后颈中点为1，颈侧点为2。

1—3 1cm。

2—4 1cm，连接3—4为新的后领窝弧线，弧线平行于1—2。

3—5 衣长为50cm，画出腰围线，经过点5画水平线为下平线。

5—6 2cm，连接3—6为新的后背缝线，收腰量为2cm。

4—7 6cm。

标明点8为原型的腋下点。

8—9 2cm，连接7—9为马甲的后袖窿弧线。

经过点8向下画垂线与腰围线相交于点10，与底边线相交于点11，标明点12为原型后身宽的中点。

13—14 在后身腰围线的中点确定后腰省，省宽为3cm，分别标明点13、14。

15—16 1.5cm，连接12—13—16和12—14—15分别为后腰省线，经过点12向上画刀背缝线至后袖窿弧线交点17。

17—18 0.5cm，连接12—18。

10—19 1.5cm。

11—20 0.5cm，连接9—19—20为新的后侧缝线。

在后背缝至后腰省之间的腰部，画出宽为2cm的后腰带线条。

②前片。描出女装上衣原型的前片纸样，将胸省移至袖窿线处。在袖窿深线下2cm的前中线处标明点21，经过点21画水平线。

21—22 搭门为2cm，经过点22向下画垂线与下平线相交于点23，标明点24为原前颈侧点。

24—25 1cm，用曲线连接22—25为V形领口线。

25—26 6cm，用曲线连接9—26为马甲的前袖窿弧线（说明：在画袖窿弧线时将袖窿处的胸省关闭）。

向侧身的方向距离原胸点2cm标明点27。

28—29 在前身腰围线的中点确定前腰省，省宽为3cm，分别标明点28、29。

23—30 10cm，经过点30向下画垂线。

30—31 5cm，连接23—31。

10—32 1.5cm。

11—33 0.5cm，连接9—32—33为马甲的前侧缝线。

34—35 1cm，用曲线连接33—34和31—35为底边线。连接27—28—34和27—29—35为前腰省线，点36和点37为袖窿省和马甲袖窿弧线交点，连接27—36和27—37为马甲的袖窿省线，37—27—28—34和36—27—29—35为刀背缝线。在前中线上，标明扣眼。

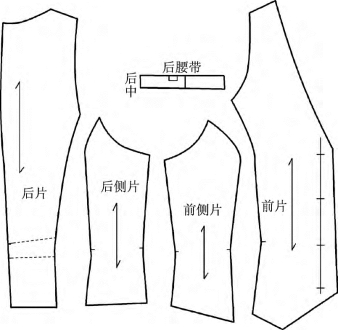

（4）普通女装马甲面层纸样完成图。图8-8为普通女装马甲面层纸样的完成图，绘图步骤如下。

图8-8

①后片。描出后片的后背缝线及刀背缝线纸样（3—6—15—14—12—17—7—4—3），在腰处画出腰带对位线条。

②后侧片。描出后侧片（18—12—13—16—20—19—9—18），在腰围线上标明对位点。

③前片。描出前片（25—22—23—31—35—29—27—36—26—25），在前中线处画出扣眼符号。

④前侧片。描出前侧片（37—27—28—34—33—32—9—37），在腰围线上标明对位点。

⑤后腰带。描出后腰带形状线条并延长10cm为扣上金属扣的长度，以横向为对折线。

上述纸样的后片、后侧片、前片和前侧片取经向布纹线，后腰带取纬向布纹线，各裁两片。在裁剪之前要加上缝份，除在后片底边线处加4cm贴边缝份外，其余各边线均加出1cm缝份。

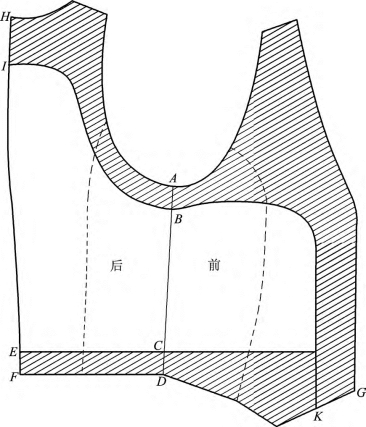

（5）普通女装马甲里层纸样完成图。如图8-9所示，在普通女装马甲的里层结构示意图中，阴影部分的结构为后领口贴边、挂面、前后片下摆贴边，都用面料裁剪并粘上衬稳固。无阴影部分的结构为前里和后里。贴边尺寸：A—B=4cm，C—D=4cm，E—F=4cm，H—I=10cm，G—K=6cm。

图8-9

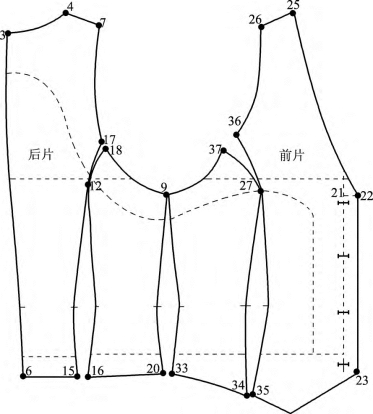

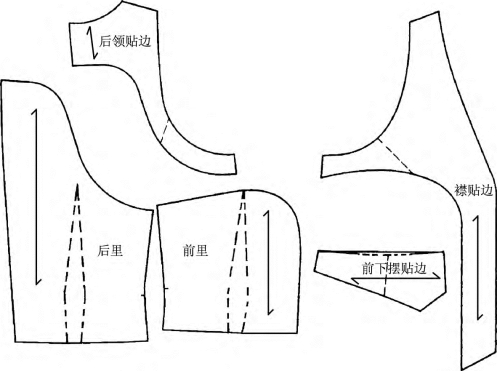

图8-10所示，在普通女装马甲面层纸样上，后中线处点3向下取10cm，腋下点9向下4cm，平行且距离前开口边22—23线段6cm，后片底边线向上4cm，画出里料纸样。图8-11为描出马甲里料各部件纸样，其完成绘图步骤如下。

图8-10

图8-11

①后里。描出后片除去后领口贴边部分的结构，长度取下摆边6—15—16—20线段，标明后腰省线对位点。

②前里。描出前片除去挂面和前下摆贴边部分的结构，在贴边线下加长2cm作为褶裥，标明前腰省对位点。

③挂面。描出前片纸样的袖窿弧线、领口线、前肩斜线和前门襟止口线，同时将袖窿省关闭。(www.daowen.com)

④前下摆贴边。描出前片下摆底边线，除去底边挂面部分并将腰省关闭。

⑤后领口贴边。描出后领口线、后肩斜线和袖窿弧线并将袖窿省关闭。

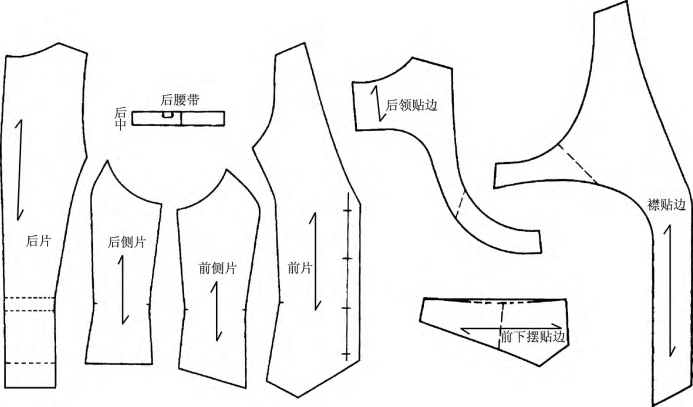

说明：图8-12为马甲面料净样，后下摆贴边加在面料后片纸样的衣摆上，不需要另外描出后下摆贴边。在前里和后里纸样中，前后刀背缝线无须将前后片及侧身分割，只在车缝中作为省来处理。

图8-12

上述纸样的前里、后里和挂面取经向布纹线，前下摆贴边和后领口贴边取纬向布纹线，各裁两片。在裁剪之前，各片纸样要加上1cm缝份，面料后片的底边线加出4cm贴边。挂面、前下摆贴边和后领口贴边的净样为黏衬样。

2.采用点数法绘制女装马甲

采用点数法直接绘制女装马甲纸样有下列两种方法，此纸样都没有加缝份，在裁剪生产前，需要进行放缝。

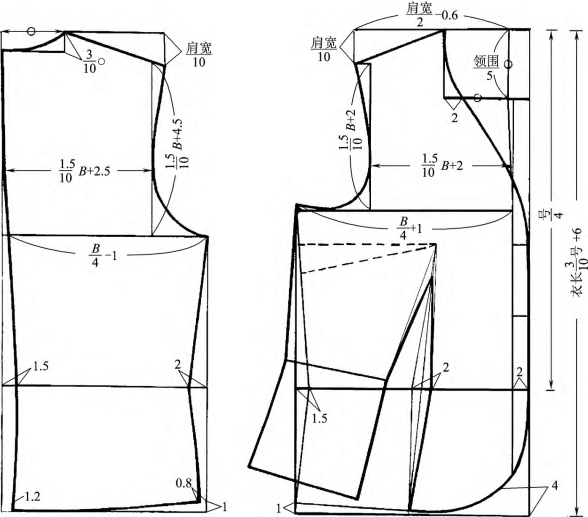

（1）采用号型比例点数法制图。如图8-13所示为前圆摆女装马甲，款式特点为前腰省直通下摆、前圆下摆、后中背缝、后无省。如图8-14所示为前圆摆女装马甲纸样，此纸样以号型160/84A为例，衣长取号加6cm，即54cm；胸围取型加10cm放松量，即94cm；下摆取胸围减4cm，即90cm；肩宽取胸围加8cm，即36.2cm。由于前腰省直通下摆，可以将胸省合并于前腰省。

图8-13

图8-14

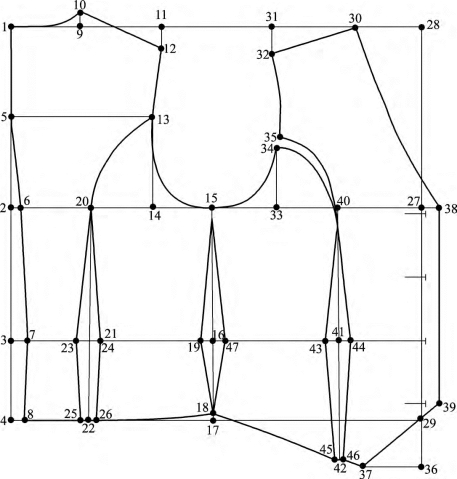

（2）采用成品规格点数法制图。以表8-4女装马甲规格为例，图8-15所示为女装马甲纸样，其绘制步骤如下。

图8-15

表8-4　单位：cm

①后片。以点1为起点，画出垂线和水平线，其中垂线为后中线。

1—2 袖窿深，经过点2画水平线为袖窿深线。

1—3 腰节长，经过点3画水平线为腰围线。

1—4 衣长，经过点4画水平线为下平线。

经过点5画水平线为背宽线。

2—6 1cm。

3—7 2cm。

4—8 1.5cm，连接1—5—6—7—8为后中背缝线。

经过点9向上画垂线。

9—10 2cm，用曲线连接点1—10为后领口曲线。

经过点11向下画垂线。

连接10—11为后肩线。

经过点13向下画垂线与袖窿深线相交于点14。

经过点15向下画垂线与腰围线相交于点16，与下平线相交于点17，用曲线连接点12—13—15为后袖窿弧线。

17—18 0.5cm，连接点8—25—26—18为后底边线。

16—19 1.5cm，连接15—19—18为后侧缝线。

经过点20下画垂线与腰围线相交于点21，与下平线相交于点22。

21—23 1.5cm。

21—24 1.5cm。

22—25 1cm。

22—26 1cm，连接点13—20—23—25和13—20—24—26为后刀背缝线，完成后片纸样。

②前片。延长后片上平线、袖窿深线、腰围线和下平线。

经过点27画垂线向上与上平线相交于点28，向下与下平线相交于点29。

。

经过点31向下画垂线。

连接30—32为前肩线。

经过点33向上画垂线，取长度为点34。

34—35 2cm。

29—36 6cm，经过点36向左画水平线。

36—37 7cm，连接点18—37和37—29。

27—38 2cm，经过点38向下画垂线相交于37—29延长线段为点39。

经过点40向下画垂线与腰围线相交于点41，与18—37线短相交于点42；由点40向下2.5cm为省尖点，用曲线连接点34—40和点35—40。

41—43 1.5cm。

41—44 1.5cm。

42—45 0.5cm。

42—46 0.5cm，连接省尖点至43—45和省尖点至44—46线段，完成前刀背缝线。

16—47 1.5cm，连接15—47—18为前侧缝线。

折叠43—45和44—46线段，修顺底边线18—37线段，完成前片纸样。
