衬衫最初是男性衬托西服的一个代表性服装，起装饰和礼仪的作用，随着时代的变迁，现在既可作礼服，又可作便服，广泛应用于男、女性服装中。女装衬衫不同于男衬衫有一比较固定的款式，其款式千变万化，主要有前开口、袖克夫、衣袋、领子、育克等的局部结构变化。由于结构变化多且复杂，在纸样绘制图上，可以直接采用点数方法制图，也可以采用原型变化。

1.变化原型绘制女装衬衫

（1）短袖平领女装衬衫的款式特征。图8-1为短袖平领女装衬衫，其款式结构特点为翻折边袖克夫，小翻领（平领），普通纽扣前开口，前片设腋下横胸省，后片设肩省。

图8-1

（2）绘制短袖平领女装衬衫纸样所需尺寸。在净体胸围尺寸加10cm放松量，作为合体女装衬衫成品胸围尺寸，以号型160/84A、成品胸围94cm女装衬衫规格为例，表8-1为合体女装衬衫制图所需尺寸。

表8-1　单位：cm

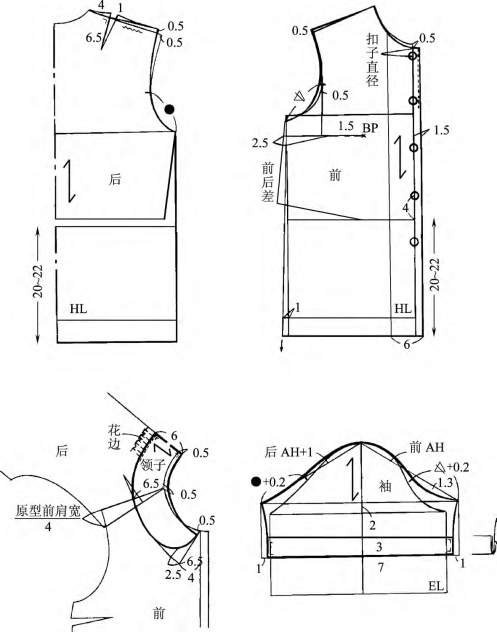

（3）短袖平领女装衬衫纸样绘制步骤。图8-2为女装上衣和袖子原型变化的合体女装衬衫纸样，此纸样没有加缝份，在裁剪生产前，需要进行放缝。

图8-2

①后片。描绘出女装上衣后片原型，在后肩点减0.5cm，并提升0.5cm，画出衬衫后肩线。在后肩线上距离颈侧点4cm处设后肩省，取后肩省宽1cm，省长6.5cm。从腰线向下延长22cm为后衣摆线，经过腋下点画垂线为后侧缝线，完成衬衫后片纸样。

②前片。描绘出女装上衣前片原型，在前肩点提升0.5cm，画出衬衫前肩线。在前腰线画水平线，并向下延长22cm为前衣摆线。经过腋下点画垂线并在衣摆线处向外加1cm为前侧缝线。在腋下点降低1cm，画出衬衫前袖窿弧线。在前侧缝线上设腋下横胸省，取省宽2.5cm，省长过前宽线1.5cm。在前颈中点下降0.5cm，画出衬衫前领窝线。平行前中线加出1.5cm宽的搭门量，并在前中线上作扣眼记号。平行前门襟边线6cm画出门里襟边线，完成衬衫前片纸样。

③袖子。描绘出女装上衣袖子原型，提升袖山深线2cm画出衬衫袖肥线。分别取前、后袖窿弧线长，从袖山顶点向袖肥线画斜线，再画出衬衫袖山线。取袖长20cm，画出衬衫袖内缝线和袖口线。平行袖口线3cm画出翻折边袖克夫，完成衬衫袖子纸样。

④领子。将已完成的衬衫前片和后片纸样的肩线相对，在肩端处重叠约2.5cm，在后颈中点提升0.5cm，画出衬衫领子下口线。取领宽6cm画出衬衫领子外口线。完成衬衫领子纸样。

上述纸样在裁剪前需加上缝份，除底边线加2.5cm缝份外，其余各边线加1cm缝份；取经向布纹线。后片和领子纸样分别以后中线为对折线，后片裁一片；前片、袖子和领子纸样各裁两片。

2.采用点数法绘制女衬衫

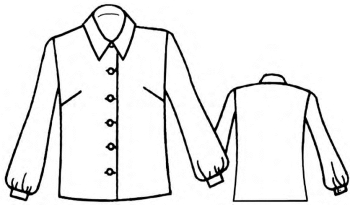

（1）长袖合体女装衬衫的款式特征。图8-3为长袖合体女衬衫，其款式结构特点为普通纽扣前开襟，前片设腋下横胸省，两用领，袖口缩褶。

图8-3

（2）长袖合体女衬衫纸样所需尺寸。以号型160/84A、成品胸围96cm女装衬衫规格为例，表8-2为长袖合体女装衬衫制图所需尺寸。

（3）长袖合体女装衬衫纸样绘制步骤。采用点数法直接绘制女装衬衫纸样有下列两种方法，此纸样都没有加缝份，在裁剪生产前，需要进行放缝。

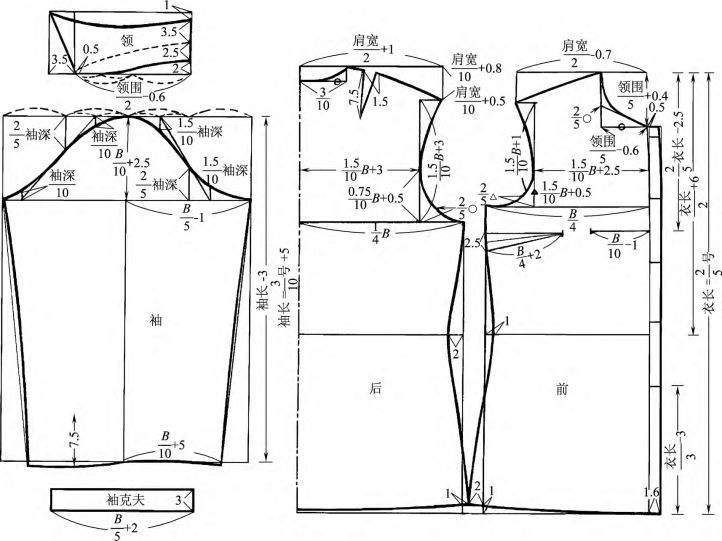

①采用号型比例点数法制图。图8-4所示为合体女装衬衫纸样，此纸样衣长取号，即64cm；胸围取型加12cm放松量，即96cm；肩宽取胸围加10.4cm，即39.2cm；袖长取号加5cm，即53cm；领围取胸围加7cm，即35.8cm。

图8-4

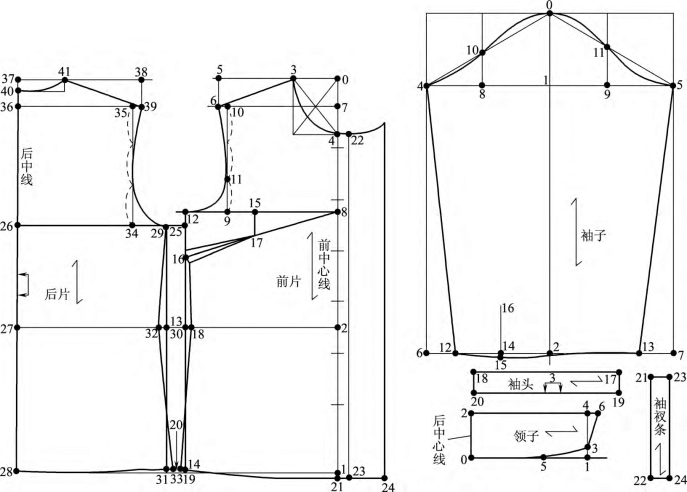

②采用成品规格点数法制图。图8-5所示为女装衬衫纸样，此纸样以表8-2规格为例，绘制步骤如下。

表8-2　单位：cm

图8-5

A.衣片。以0点为起点，画出垂线和水平线，其中垂线为前中线。

0—1 衣长，经过点1画水平线为下平线。

0—2 腰节长，经过点2画水平线为腰围线。

。

经过点3和点4画出前领窝曲线。

经过点5向下画垂线。

用直线连接3—6，经过点6画水平经线与前片中心线相交于点7。

经过点8画垂线为前袖窿深线。

经过点9向上画垂线与线段6—7相交于点10。

。

经过点12向下画垂线与腰围线相交于点13，与下平线相交于点14。

用曲线连接点6、11、12为前袖窿弧线。

，经过点15向下画垂线。

12—16 7.5cm，用直线连接8—16，与点15的垂线相交于点17，点17为横胸省尖点，取省宽为2cm，画出横胸省线。

13—18 1cm。

14—19 1cm。(www.daowen.com)

19—20 0.5cm，用曲线连接点12—16—18—20为前侧缝线（说明：画曲线时需将横胸省闭合）。

1—21 1.5cm，用曲线连接20—21为前衣摆底边线。

4—22 1.5cm，为搭门，经过点22向下画垂线与底边线相交于点23。

23—24 6cm，为门襟贴边。在前中心线上画扣眼位。完成前片纸样。

12—25 2cm，经过点25画水平线为后袖窿深线。

点26在袖窿深线上，经过点26画垂线为后中线，后中线与腰围线相交于点27，与下平线相交于点28。

经过点29画垂线向下与腰围线相交于点30，与下平线相交于点31。

30—32 1cm。

31—33 1cm，经过点29、32和33用曲线连接为后片侧缝线，曲线在底边线处起翘0.5cm。

经过点34向上画垂线。

经过点35画水平线与后中线相交于点36。

经过点37画水平线。

经过点38向下画垂线与点36的水平线相交于点39。

37—40 1.8cm。

用直线连接39—41为后肩线；用曲线连接40—41为后片领窝线，完成后片纸样。

B.袖子。测量衣片的前、后袖窿弧线长度，总和为袖窿弧线长度。以点0为起点，画出垂线和水平线，其中垂线为袖中线。

经过点1画水平线为袖山深线。

0—2 袖长减去袖克夫高（53-3=50cm）。

2—3 袖克夫高，经过点2画水平线为袖口线。

0—4 后袖窿弧线长度，点4相交于袖山深线。

0—5 前袖窿弧线长度，点5相交于袖山深线。经过点4和点5分别向下画垂线与袖口线相交于点6和点7。

经过点8向上画垂线与斜线0—4相交于点10。

经过点9向上画垂线与斜线0—5相交于点11。

经过点4、10、0、11、5画出袖山弧线，袖山弧线在4—10线段凹入0.75cm，在0—10线段凸出1.5cm，在0—11线段凸出1.5cm，在5—11线段凹入1cm。

用直线连接4—12为袖内缝线。

用直线连接5—13为袖内缝线。

经过点14向上画垂线。

14—15 1cm。

15—16 8cm，用曲线连接点12、15、3、13为袖口缝线。

C.袖克夫。经过点3画水平线。

即11.5cm，经过点17向下画垂线。

经过点18向下画垂线。

17—19 袖克夫高。

18—20 袖克夫高，用直线连接19—20，画上扣眼位。

D.袖衩条。以点21为起点画出垂线和水平线。

21—22 袖子的（15—16）×2，经过点22向右画21—22的垂线。

21—23 2cm。

22—24 2cm，用直线连接23—24。

E.两用领。以点0为起点，画出垂线和水平线，其中垂线为后中线。

。

0—2 后领高，经过点2画水平线为领外口线。

1—3 1.5cm，经过点1向上画垂线与领外口线相交于点4。

用曲线连接0—5—3为领下口线。

4—6 2cm，用直线连接3—6为领前宽斜线。

前片、后片、袖子和袖衩条取经向布纹线，袖克夫和领取纬向布纹线。在裁剪之前，各纸样必须加上缝份，在底边线处加2.5cm缝份，其余各边线均加1cm缝份。后片、领子纸样以后中线为对折线，袖克夫以边线为对折线；后片裁一片，前片、领子、袖子、袖克夫和袖衩条纸样各裁两片。
