裙子纸样制作详细步骤(附图)

时间:2023-06-27 理论教育 版权反馈
【摘要】:图2-3英式裙子的原型是根据欧洲妇女体型设计的,特点是后片尺寸大于前片,省量也是后片大于前片,这与欧洲妇女臀部较丰满的特点相适应。绘制裙原型的必要尺寸包括腰围、臀围、裙长。裙原型的制图步骤。18—19 上身原型与裙原型的差值,为前侧省的宽度,点19在基本腰线上0.6cm。纸样的结构线条绘制完成后,还要有标准的文字和符号等说明资料才能成为一套完整的纸样。直接用于生产的纸样,必须在原型变化的基础上另行加上缝份才能使用。

裙子纸样制作详细步骤(附图)

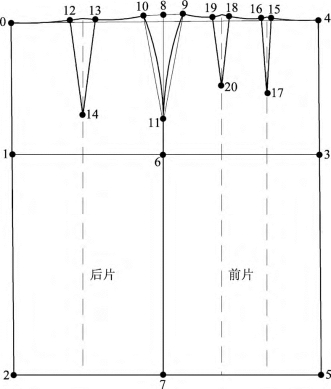

图2-3

英式裙子的原型是根据欧洲妇女体型设计的,特点是后片尺寸大于前片,省量也是后片大于前片,这与欧洲妇女臀部较丰满的特点相适应。

(1)裙原型的必要尺寸。绘制裙原型的必要尺寸包括腰围臀围、裙长。

(2)裙原型的制图步骤。由点0向右向下作射线,得基本腰线和后中线。

过点1向右作射线为臀围线。

0—2 裙长(由款式确定)=全后长-背长=97-40=57cm。从点2向右引射线得下摆线。

1—3 半围+1.6=47.6cm。过点3作垂线交上平线和下摆线于点4和点5得前中线。

过点6作垂线交上平线和下摆线于点7和点8,点8在基本腰线上1cm。

8—9 3cm,8—10与8—9等长,点9和点10均在基本腰线上1cm。

6—11 6cm(定值)。弯线圆顺连接点9—11、点10—11得侧缝,保持两侧缝的弯度一致。(www.daowen.com)

0—12 与上身原型的2—31尺寸相等,约8.9cm。

10—13 与上身原型的30—32尺寸相等,点12、点13在基本腰线上0.5cm,12—13为4cm。

14 后腰省尖点,是点12、点13的中点向下引垂线(省中线)上的一点,距离臀围线6cm。

4—15 与上身原型的18—34尺寸相等,约7.6cm。

15—16 1.5cm,是前中省宽度,点15、点16在基本腰线上0.3cm。

17 是前中省尖点,省长12cm。

16—18 5cm,点18在基本腰线上0.6cm。

18—19 上身原型(29—35)与裙原型(9—16)的差值,为前侧省的宽度,点19在基本腰线上0.6cm。

20 是前侧省尖点,省长11cm。

完成自然腰线:将前后腰省、前后侧缝闭合并齐,沿点0—12—13—10—9—19—18—16—15—4圆顺画出自然腰线,完成裙原型的绘制。

纸样的结构线条绘制完成后,还要有标准的文字和符号等说明资料才能成为一套完整的纸样。这些资料包括:款式编号、尺码规格、款式名称、裁片名称、裁片数量、细节说明、必要尺寸、制作人、制作日期及对位号、扣位、布纹经向号、钻孔符号、对折符号、省位符号等。直接用于生产的纸样,必须在原型变化的基础上另行加上缝份才能使用。
