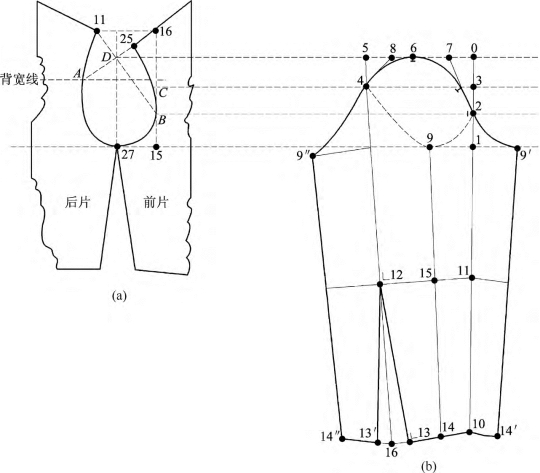

袖原型是在上身原型的基础上绘制的。在上身原型［图2-2（a）］上找到A、B、C三点。点A对应图2-2（b）上的点8，点B（前袖偏折点）为直线15—16上一点，与点15的距离为5.5cm，点C（前袖控制点）在背宽线下1cm处的前袖窿弧线上，是前袖对位点。直线连接点11—B、25—A，得两线的交点D，点D至袖窿深线的直线距离为袖山高。袖山高是一个重要数值：当袖窿尺寸不变，袖山越高，袖子就越窄，袖子侧向抬高的范围就越小；袖山越低，袖子就越宽，其侧向抬高的范围就越大。因此，袖山高的尺寸直接影响袖克夫的造型和穿着的舒适程度，在确定尺寸时应以具体的服装造型和服装材料为依据，选择合适的尺寸。

图2-2

（1）袖原型的必要尺寸。绘制袖原型的必要尺寸包括袖山高、上臂围、袖长、内袖长等。

（2）袖原型的制图步骤。由点0向左、向下作直线，得上平线和前袖偏折线。

0—1 袖山高的尺寸，约14.2cm。

2—3 点B至点C的距离，为4.3cm。

4cm为放松量。过点4作垂线交上平线于点5。

。

连接点7和点2。(www.daowen.com)

5—8 等于0—7。连接点8和点4。

1—9（27—15）+1.5=7.7cm。圆顺连接点2—6—4形成袖克夫；圆顺连接点2—9—4形成袖山弧线反相连接图。

1—10 内袖长+2=44cm。

。

直线连接点12和点4，使点4、点12、点11在点12形成直角。

直线连接点13和点12，使点12、点13、点10在点13形成直角。

10—14（1—9）-2.5=5.2cm。连接点14和点9，得到点15。4—12与10—13延长线的交点为点16。

以线段2—10为对折线，复制绘出2—9—14—10的形状为2—9′—14′—10。

以线段4—16为对折线，复制绘出4—9—14—16的形状为4—9″—14″—16，完成袖原型的绘制。
