1.上身原型的必要尺寸

以中码为例，绘制女装上身原型的必要尺寸包括身高162cm、胸围86cm、臀围92cm、腰围62cm、小肩长11.9cm、背宽16.5cm、背长40cm等。

2.上身原型的制图步骤

上身原型的绘制涉及两个概念：半围和缝份（子口）。半围在上身是指二分之一胸围，在下身是指二分之一臀围。缝份是为了将两块或多块分开的裁片缝合在一起，在裁片的实际尺寸外加出的部分。本书的所有原型中，除特别说明外，均不含缝份。其制图方法如图2-1所示。

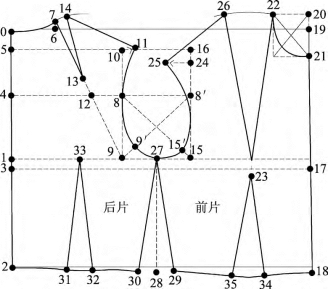

图2-1

从点0开始，向右、向下各引出直角射线，得上平线和后中线。

。

0—2 背长，在后中线上，从点0向下量40cm。

。

4 是0—1的中点。

0—5 3cm。

从点1、2、3、4、5分别向右引水平直线，得袖窿深线、基本腰围线、胸围线、背宽线、肩宽线。

为后横开领。

为后直开领。

4—8 半背宽+1.3=17.8cm，1.3m为放松量，点8为后袖偏折点。过点8作该线的垂线，得点9和点10。

10—11 2.2cm，为后冲肩量。

连接点7及点9交4—8于点12。

12—13 3cm，以点13为圆心，7—13的距离为半径过点7向右画弧线。

11—14 小肩长+0.6=12.5cm，为后肩线，点14为前一步骤所画弧线上的一点。

为窿门宽。过点15的垂直延长线交5—11的延长线于点16。(www.daowen.com)

3—17 半围+5=48cm，其中的5cm为放松量（抛位）。过点17的垂直延长线与基本腰线和上平线交于点18和点19。将点18向下延长1.3cm作为胸高量的补充尺寸。

。

为前直开领（前领深）。

为前横开领（前领宽）。

为半胸距，点23为胸点。以点23为圆心、点22—23的距离为半径，过点22向左画弧线。

16—24 2.5cm，为固定尺寸（定寸）。

24—25 4cm，为前冲肩。

25—26 等于11—14的尺寸（12.5cm），为前肩线，点26为前面步骤所作弧线上的点，经点22、点26向点23上1.3cm处（省尖）作前胸省。

点27在前后片分别称为胸侧点和背侧点。点27的垂直延长线至基本腰线下0.6cm得点28。

28—29 与28—30相等，各为2.7cm。连接点27—29、点27—30得到前后侧缝（侧骨），点29、点30分别是前、后腰侧点。

点31在基本腰线下0.3cm。

31—32 4cm，这是后腰省的宽度，点32在基本腰线下0.3cm。

直线连接点33—31、点33—32得后腰省，点33为其省尖。

点34在基本腰线下1.5cm。

34—35 5cm，为前腰省的宽度。该省尖点在胸点下1.3cm处，点35在基本腰线下1.5cm处。

3.女装原型的轮廓绘制

（1）领围。后领围绘制是将后横开领分成三份，在图的左三分之一处开始向右画线并逐渐起翘直至与点7处的弧线圆顺连接。前领围绘制是先画矩形及对角线，找出向右倾斜的对角线的下四分点，过该点画出前领围弧线。

（2）袖窿。以点9、点15为起点，分别作矩形点8—8′—15—9的对角线，点9至点9′的距离为3cm，点15至点15′的距离为2cm。圆顺连接点11—8—9′—27—15′—25（其中点11及点25处的弧线分别与后、前肩线呈直角），绘出袖窿弧线。

（3）自然腰线。过点2、点31、点32、点30、点29、点35、点34、点18画顺自然腰线。

4.检查纸样

将前后肩省闭合，对齐前后片肩线，观察它们在肩线连接处的领围弧线和袖窿弧线是否平滑圆顺。将所有腰省闭合，前后片在侧缝对齐，观察自然腰线是否平滑圆顺。
