电源供电电路主要用来将交流220V电压,经过降压、整流、滤波和稳压处理后,为控制电路的各个部分供电,图3-7所示为典型微波炉中电源供电电路的实物外形。

图3-7 典型微波炉中电源供电电路的实物外形

下面对电源供电电路所包含的不同元器件进行讲解。

(1)主继电器

主继电器的线圈引脚和触点引脚都焊在微波炉电源电路板上,主要用于风扇、转盘电动机和照明灯的控制。由于主继电器的触点与电源供电继电器的触点是串联的,当主继电器损坏时,微波炉也不能工作。图3-7所示为微波炉电源供电电路中主继电器实物外形、电路图形符号及背部引脚。

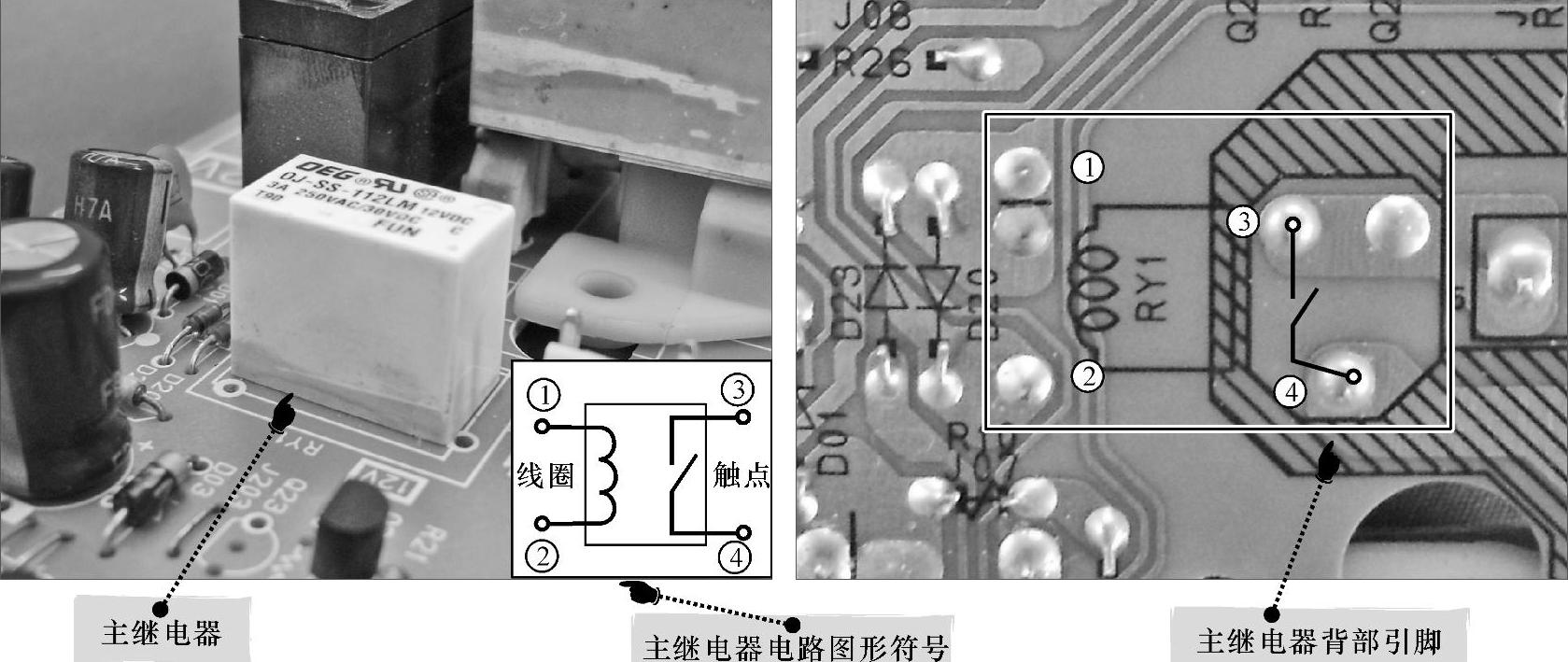

图3-8 主继电器的实物外形、电路图形符号及背部引脚

(2)保护二极管

在微波炉电源供电电路中,保护二极管主要是对继电器起到保护作用,图3-9所示为保护二极管的实物外形。

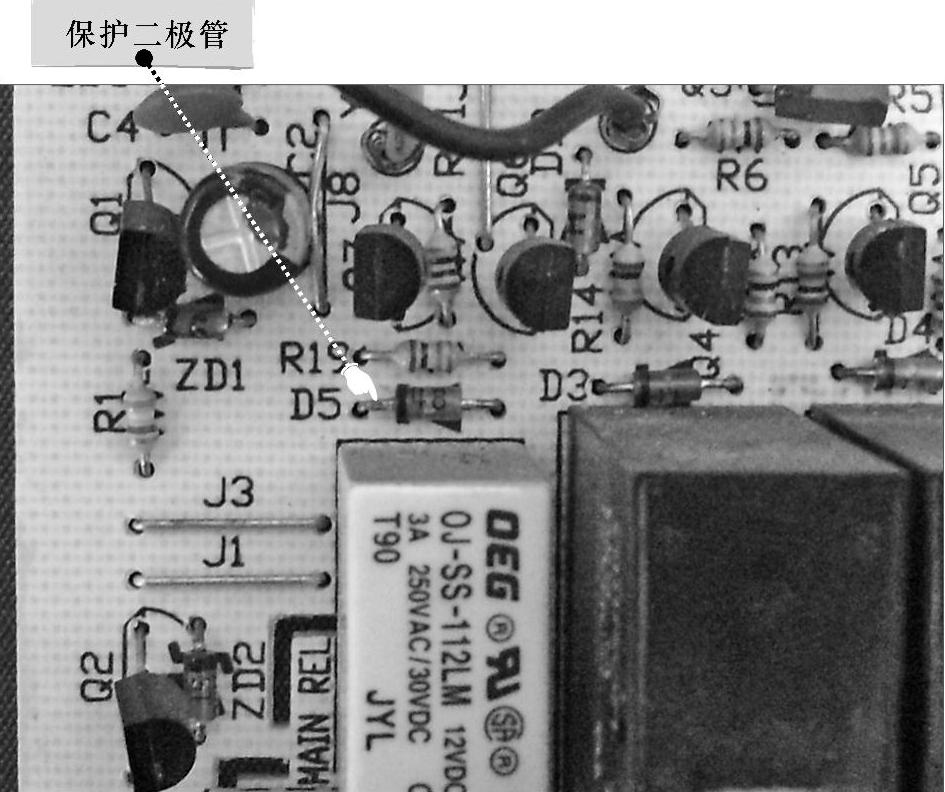

图3-9 保护二极管的实物外形

(3)降压变压器(www.daowen.com)

降压变压器的功能是将220V交流电压变成两组交流电压,再分别经整流滤波后变成+5V和+12V直流电压,为控制电路板上的微处理器和继电器等元器件供电。图3-10所示为微波炉电源供电电路中,降压变压器的实物和背部引脚。

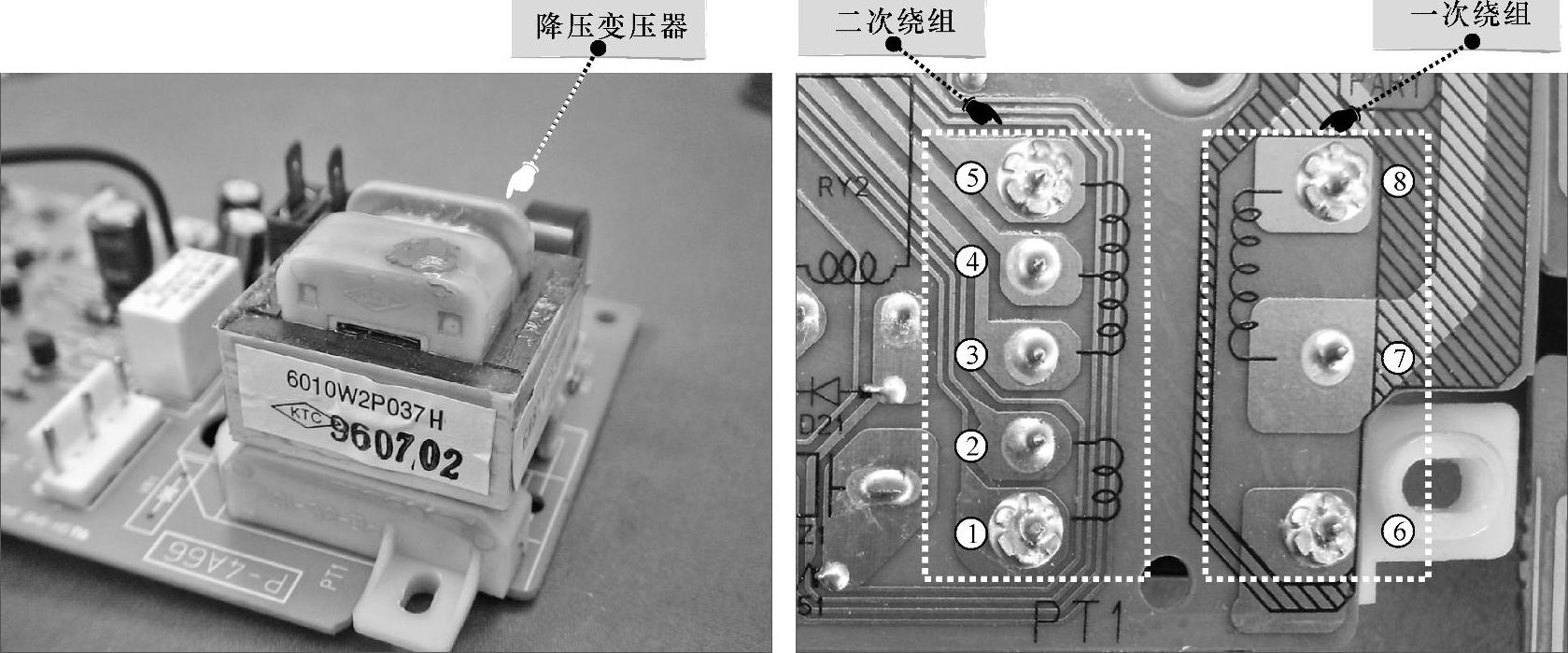

图3-10 降压变压器的实物外形和背部引脚

(4)整流二极管

在微波炉电源供电电路中,将交流电源整流成直流电流的二极管称为整流二极管。图3-11所示为整流二极管实物外形和背部引脚。由于整流二极管的正向电流较大,所以整流二极管多为面接触型二极管,结面积大、结电容大,但工作频率低。整流二极管的外部封装形式有金属壳封装、塑料封装和玻璃封装等,其管形大小随整流管的参数而异。

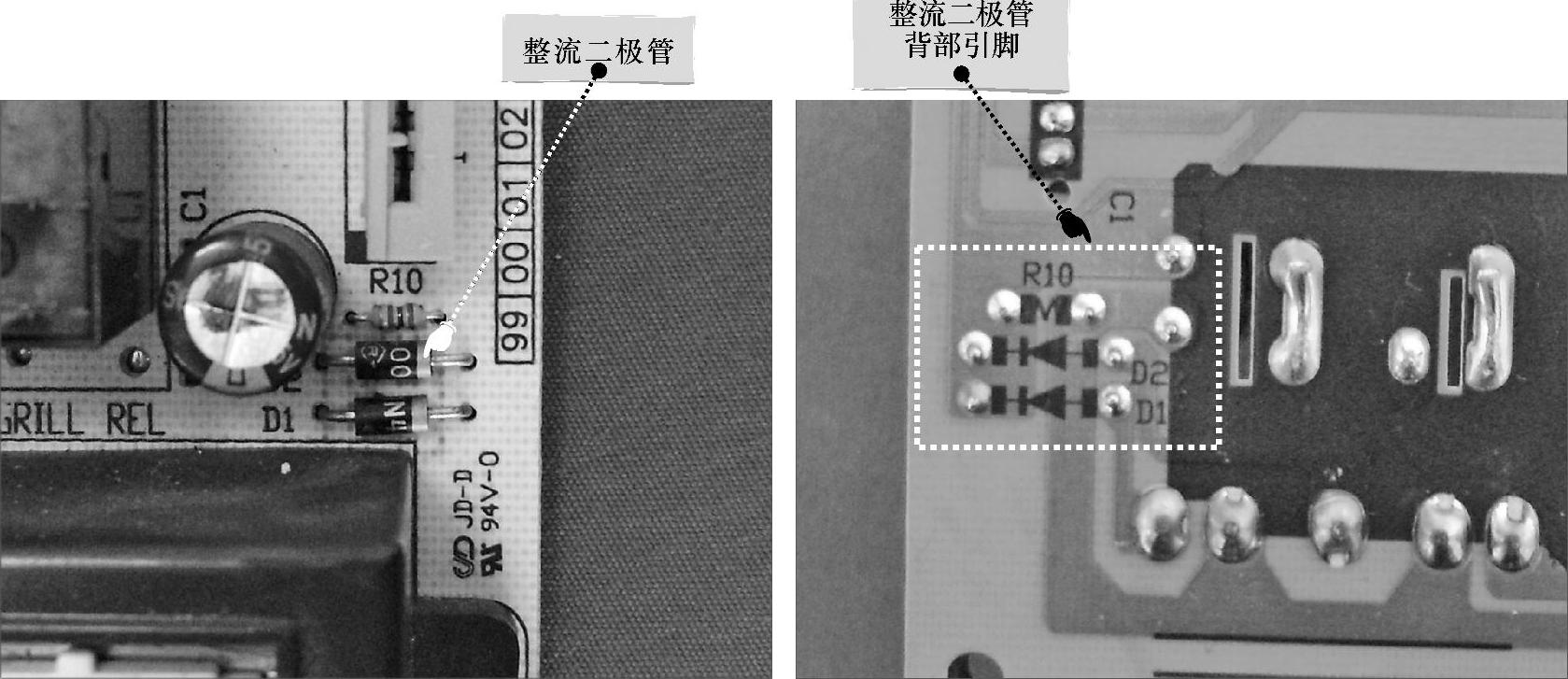

图3-11 整流二极管实物外形和背部引脚

(5)滤波电容器

滤波电容器主要用于滤除电源供电中的噪波和干扰,稳定电压。图3-12所示为滤波电容器的实物外形和背部引脚。

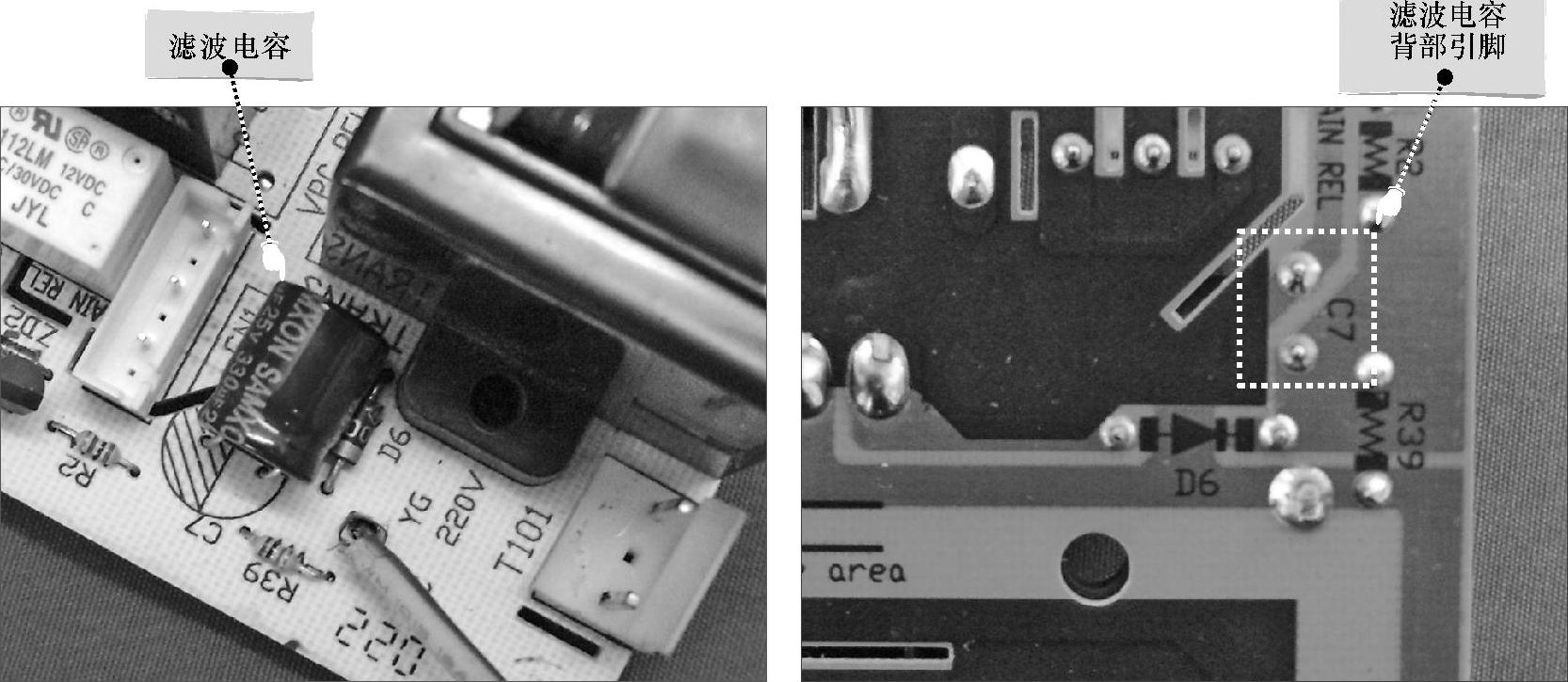

图3-12 滤波电容器的实物外形和背部引脚
