微波炉的电源供电电路中包含有多个具体典型外形特征的元器件,通过这些器件很容易从电路板中找到电源供电电路的位置和范围。

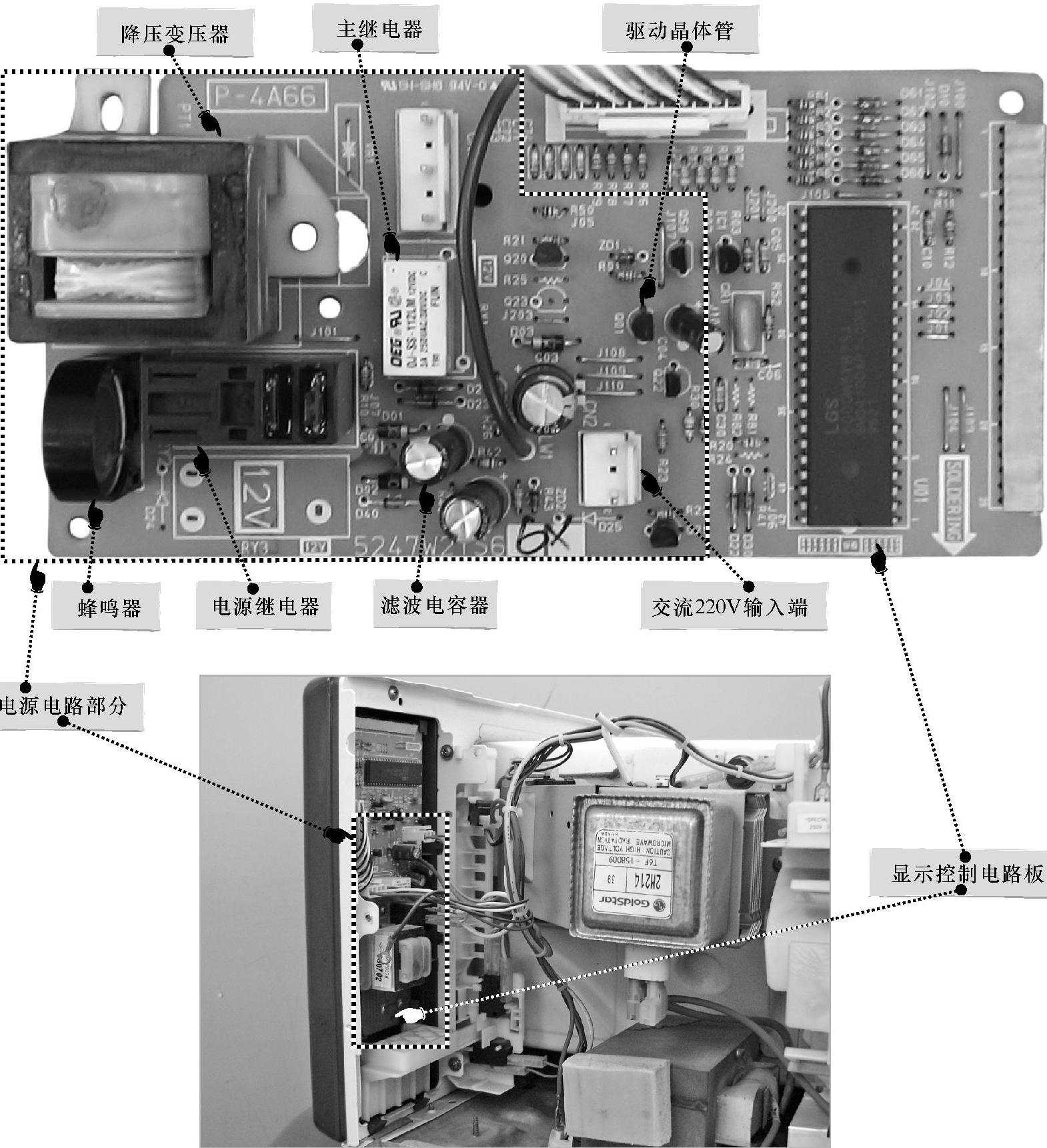

典型微波炉电源供电电路板的实物外形如图3-1所示。

图3-1 典型微波炉中电源供电电路板的实物外形

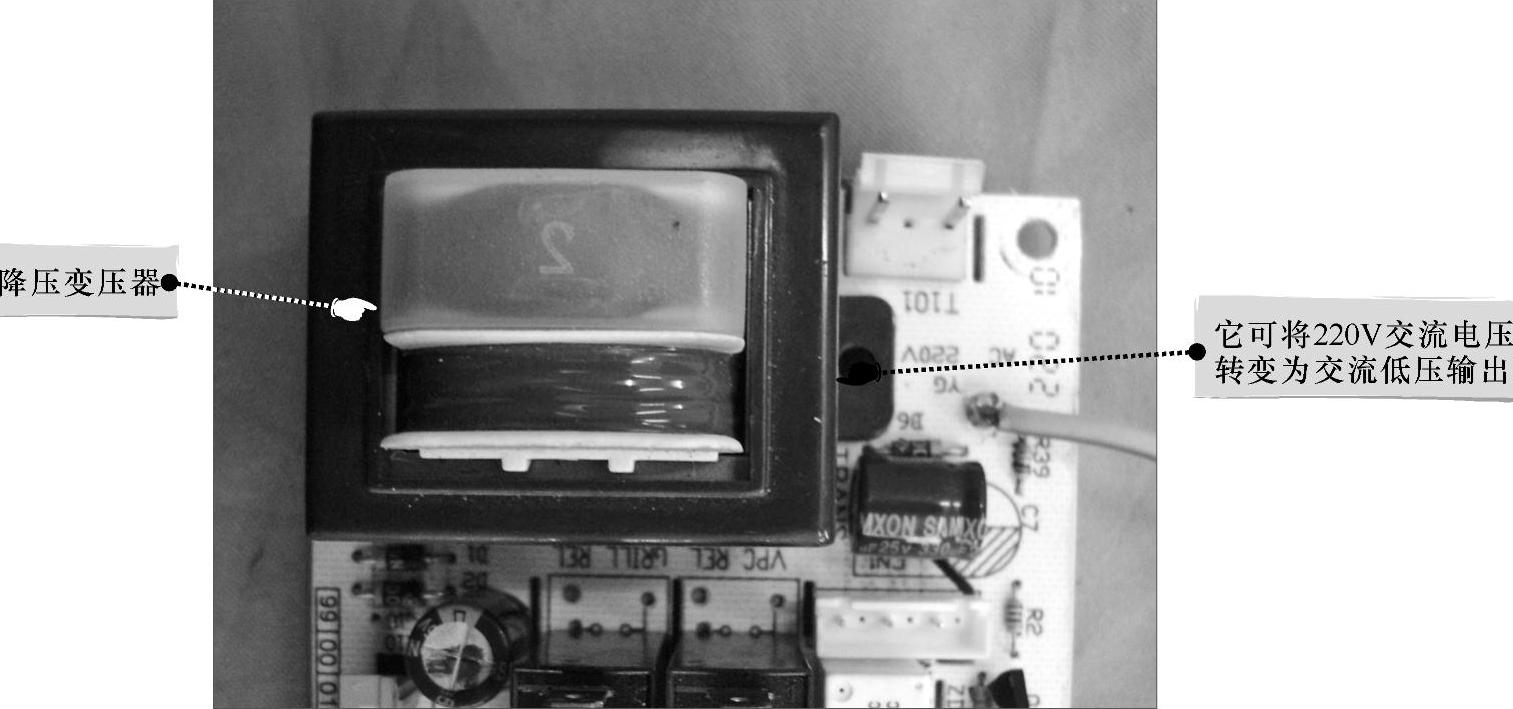

从图中可以看到,降压变压器是微波炉电源供电电路中的主要元器件之一,从外形上看,该器件体积比其他元器件的体积都大,如图3-1所示,它是将220V的交流电转变为低压交流电供给其他的器件。

图3-2 典型微波炉中降压变压器的实物外形

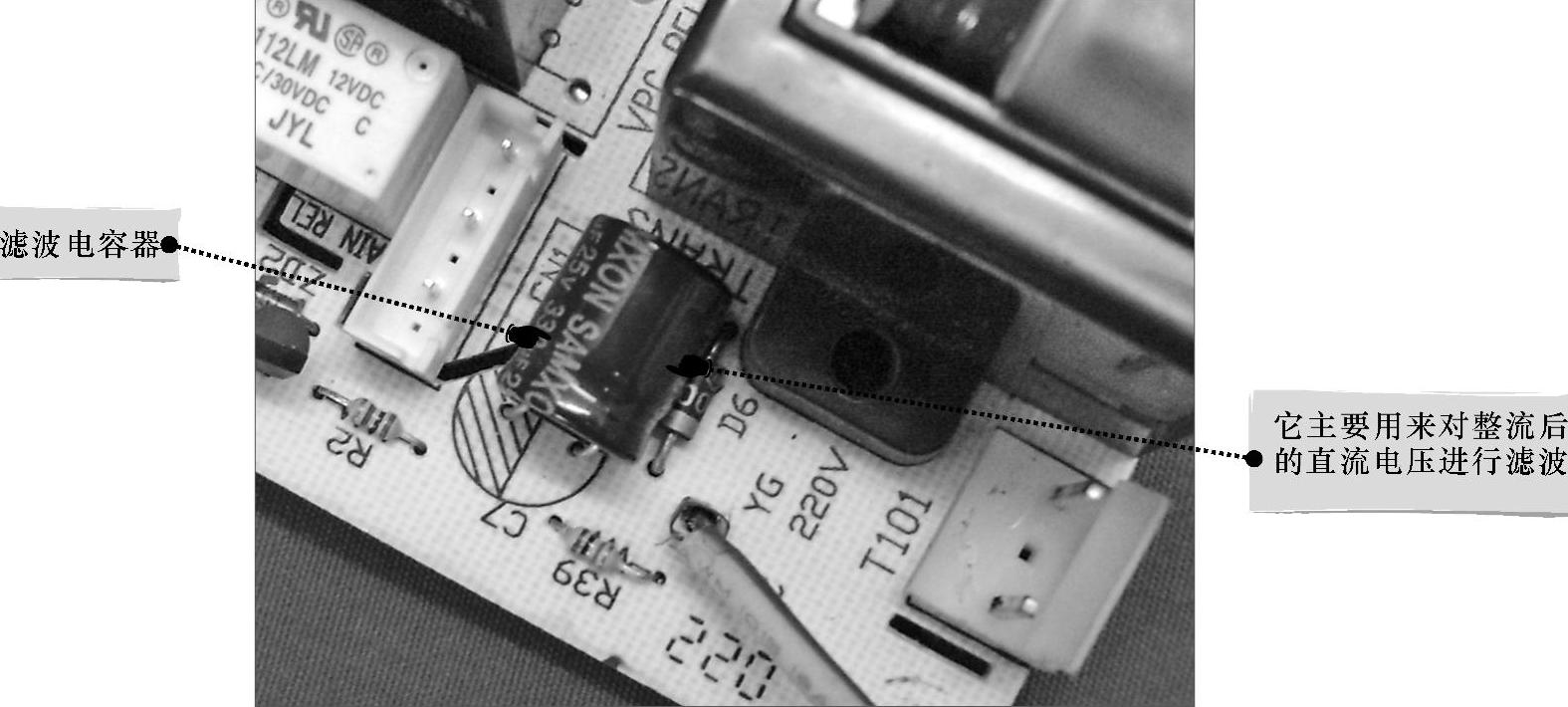

另外,在电源供电电路中,有一只体积较其他电容器都大的滤波电容器。该电容器是一种有极性的电容器,用于为电源供电电路中整流后的直流电压进行滤波,也是电源供电电路中的典型元器件之一。典型微波炉中+300V滤波电容器的实物外形如图3-2所示。

图3-3 典型微波炉中+300V滤波电容器的实物外形(www.daowen.com)

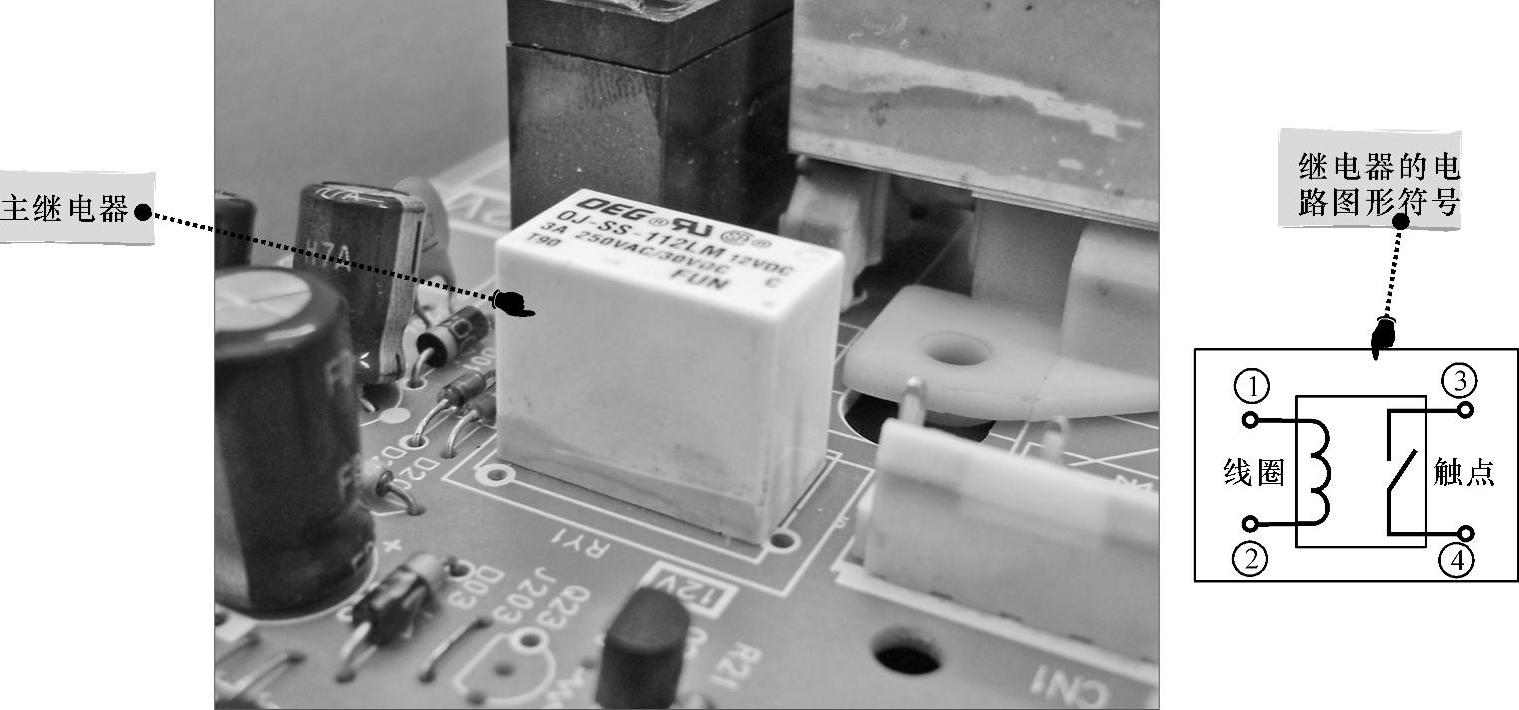

除此之外,在电源供电电路中,一种白色块状器件称为继电器。该器件内部由线圈和触点构成,主要用于控制电风扇、转盘电动机和照明灯等部分能否接通电源,其实物外形和图形符号如图3-4所示。

图3-4 继电器的实物外形

在电源供电电路中,通过对降压变压器、滤波电容器、继电器等具有明显外形特征的部件的识别即可找到微波炉中的电源供电电路。

【特别提示】

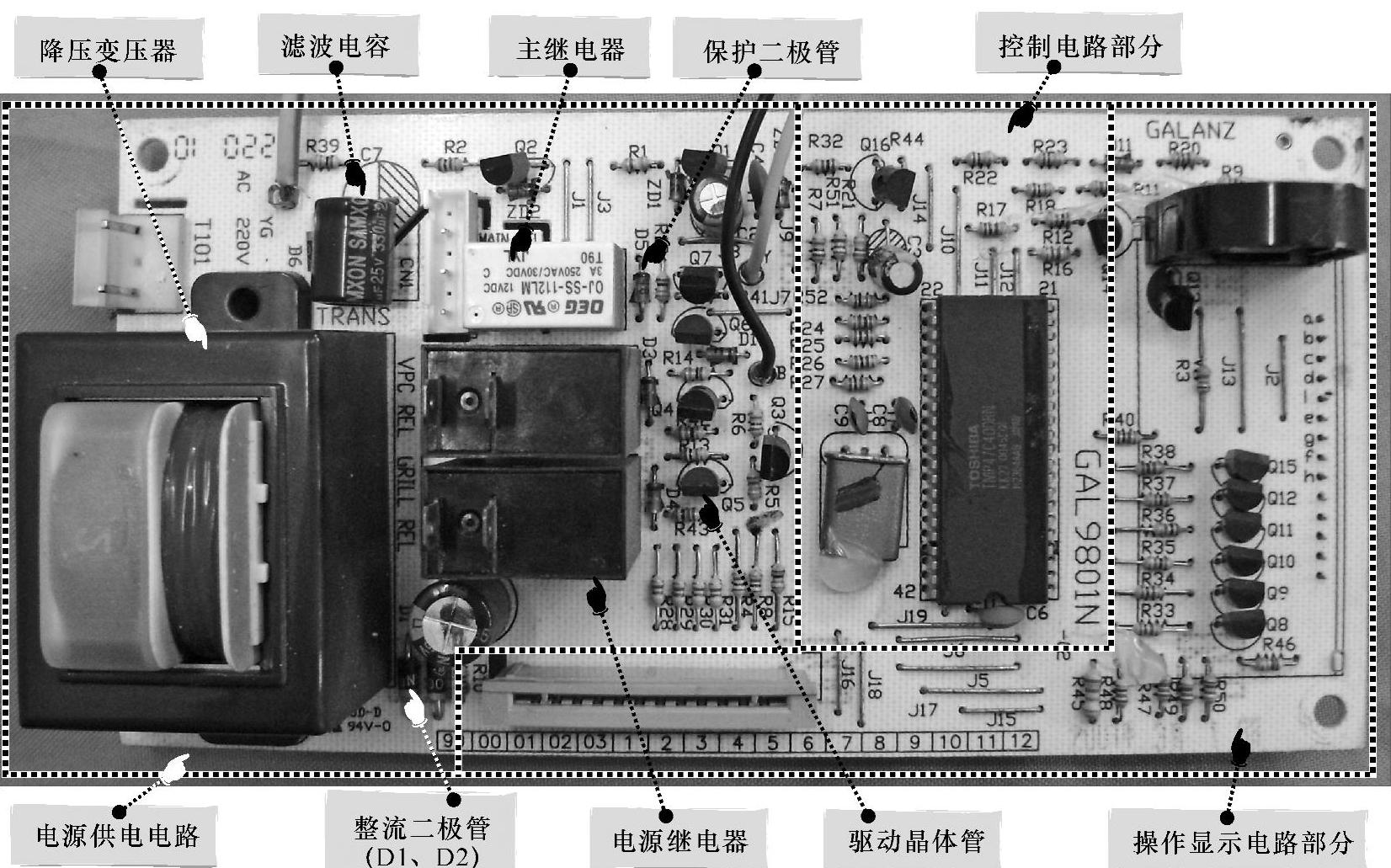

不同类型的微波炉电路特征也有所不同,图3-5所示为典型微波炉中的电源供电电路。

图3-5 典型微波炉中的电源供电电路
