微波炉中的机械控制装置主要是指定时/火力控制组件,主要用来控制微波炉的加热时间和加热的强度。该组件通过同步电动机控制运作时间,由报警铃提示加热时间停止。

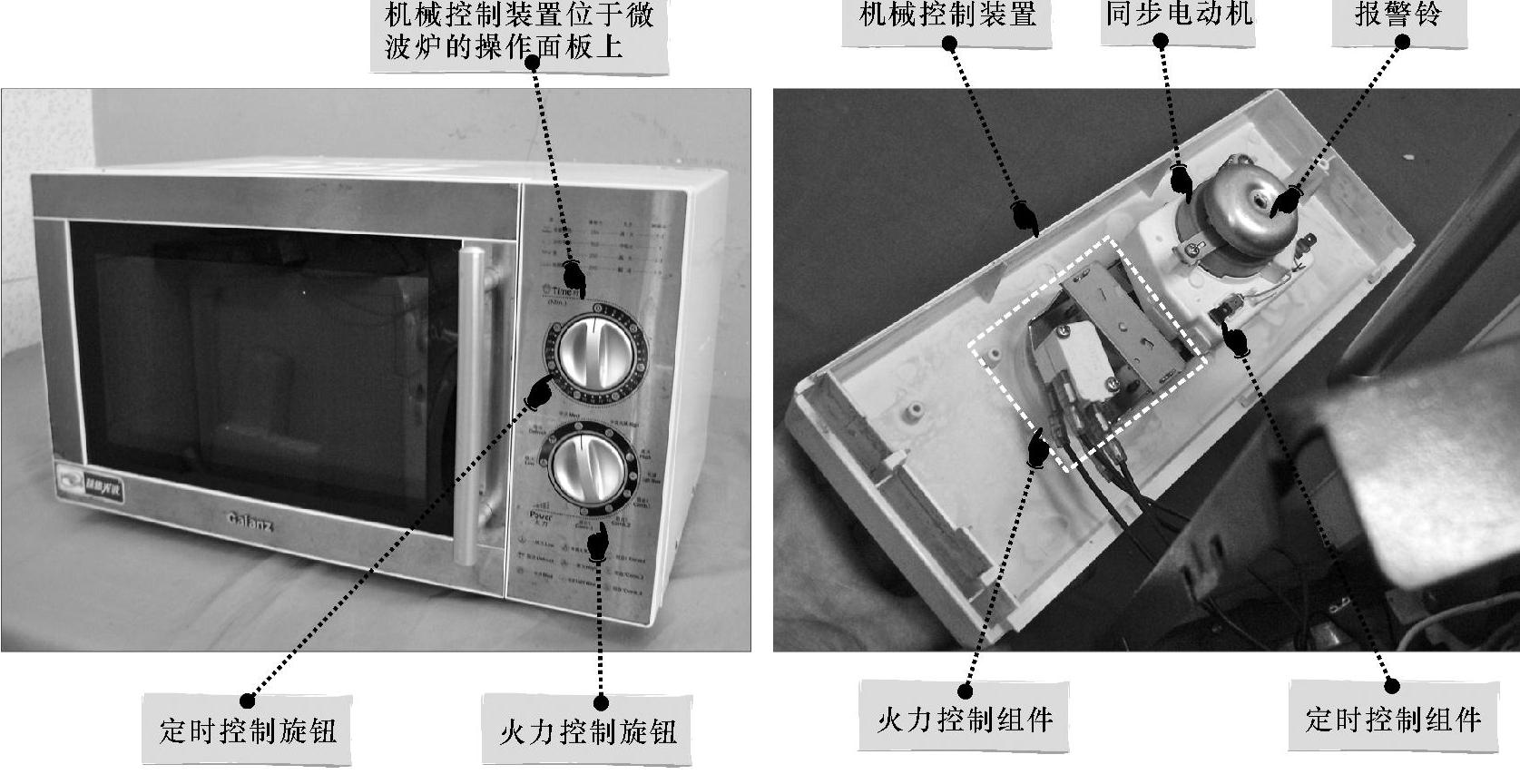

图2-39所示为典型微波炉的机械控制装置,它通常位于微波炉一侧的控制面板上。

图2-39 典型微波炉的机械控制装置

(1)同步电动机

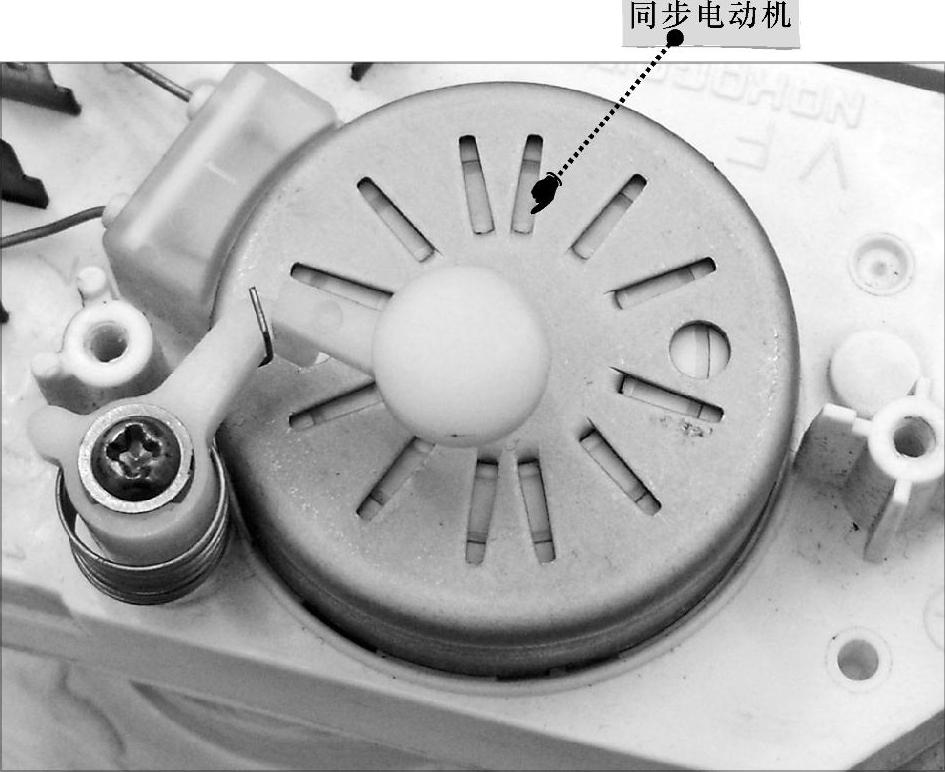

机械控制装置的核心器件为同步电动机。同步电动机是驱动定时器的动力源,其转速与电源频率同步(1500r/min)。图2-70所示为典型微波炉中同步电动机的实物外形。

图2-40 典型微波炉中同步电动机的实物外形

(2)报警铃

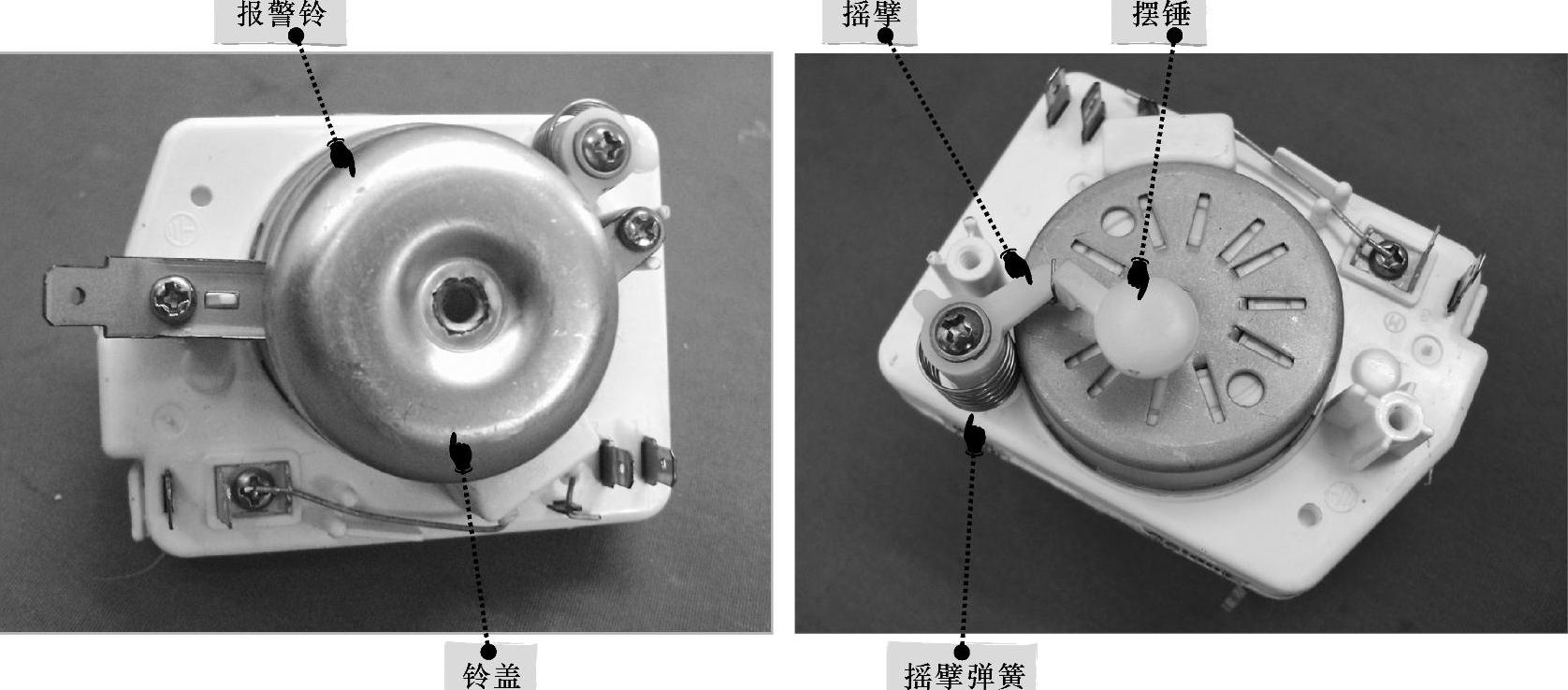

通常微波炉中的报警铃安装在同步电动机的上方,通过两个螺钉固定在定时/火力控制组件上。报警铃的实物外形如图2-41所示,当微波炉炊饭完成后,微波炉会发出一声报警声,此时,就是通过定时器内部齿轮控制摇擘、摇擘弹簧,使摆锤击打铃盖,最终使铃盖发出报警声。(www.daowen.com)

图2-41 报警铃的实物外形

(3)定时/火力控制组件

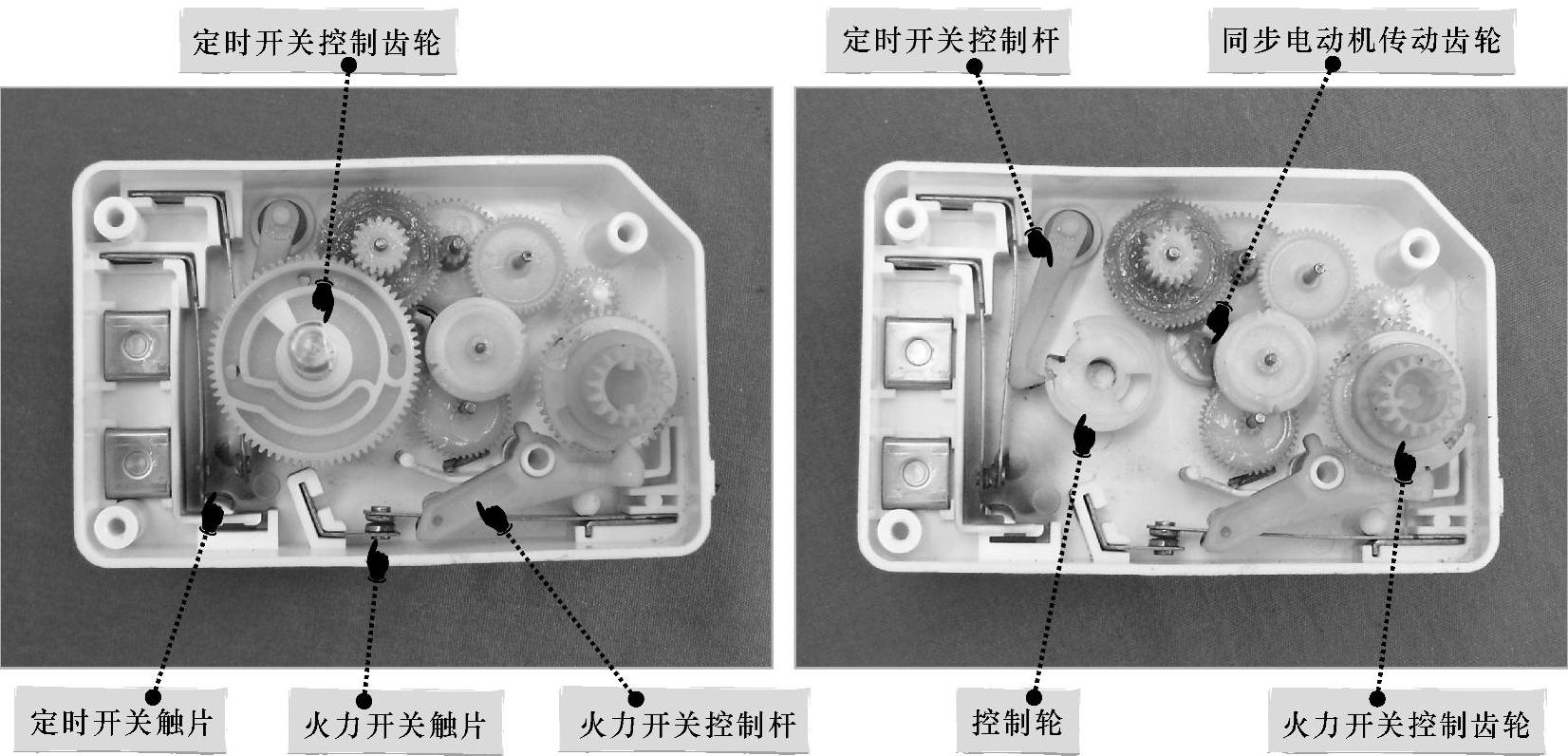

打开机械控制装置的外壳后,可以看到许多的齿轮及组件,其中包括定时开关控制齿轮、定时开关触片、火力开关触片、火力开关控制杆、定时开关控制杆、同步电动机传动齿轮、控制轮、火力开关控制齿轮等,其内部结构如图2-42所示。

图2-42 定时/火力控制组件的内部结构

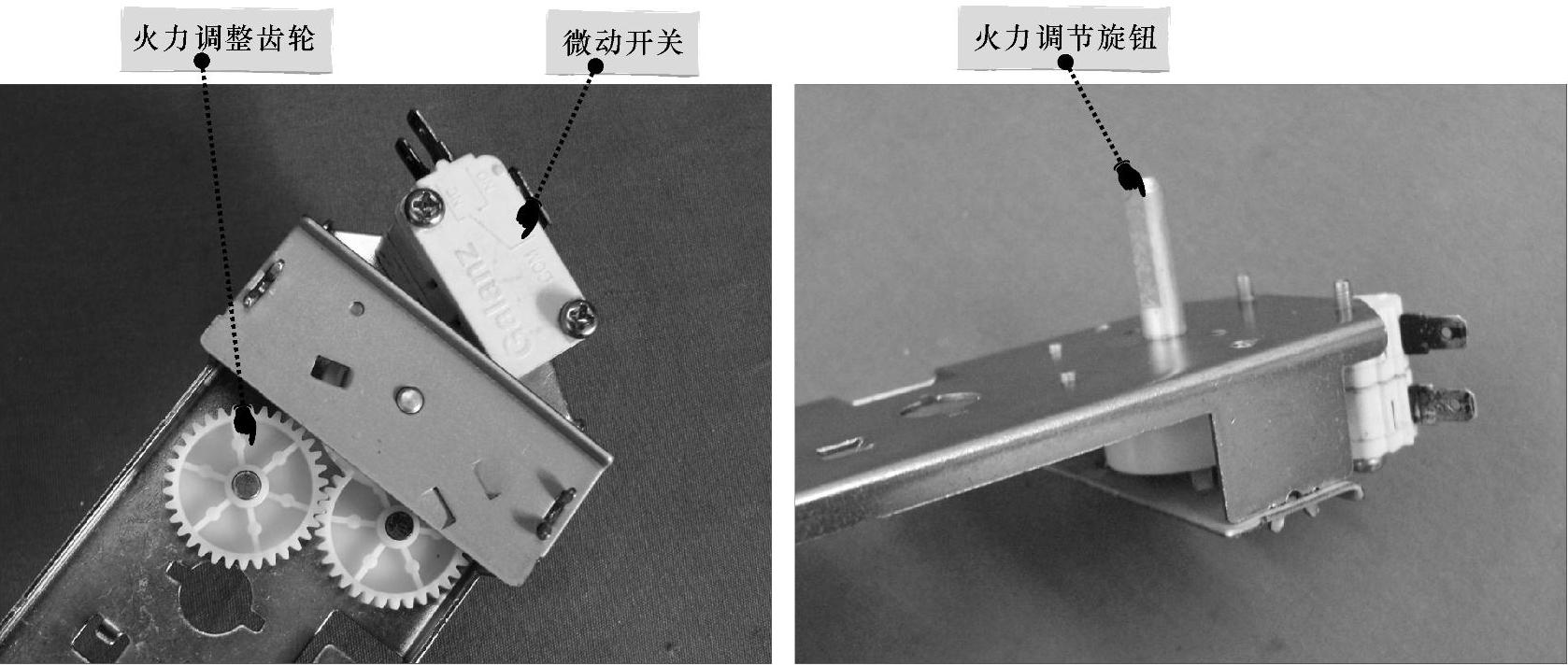

在微波炉中火力控制组件包括火力调节旋钮、微动开关、火力调整齿轮等,其实物外形如图2-43所示。通过旋转火力调节旋钮来选择微波炉适当的火力,进而控制微动开关的工作状态以及带动火力调整齿轮动作,来使定时/火力控制组件中的火力设置齿轮转动。

图2-43 火力控制组件的实物外形
