保护装置中主要的器件有熔断器、温度保护器、门连锁开关及门监测开关等。熔断器接在微波炉的供电电路中,在电流过大时,其内部的熔丝会熔断,从而保护电路;温度保护器通常用于监测微波炉炉腔内的温度,从而保护电路;门开关组件可以将微波炉炉门锁住,当加热过程中,若打开炉门,门监测开关便会断开供电电路,停止加热,防止微波对人体造成伤害。图2-29为保护装置的工作原理图。

(1)温度保护器的工作原理

温度保护器属于微波炉的电路保护装置,当微波炉的炉腔内的温度过高时,达到温度保护器的感应温度时,温度保护器就会自动断开,起到保护电路的作用。

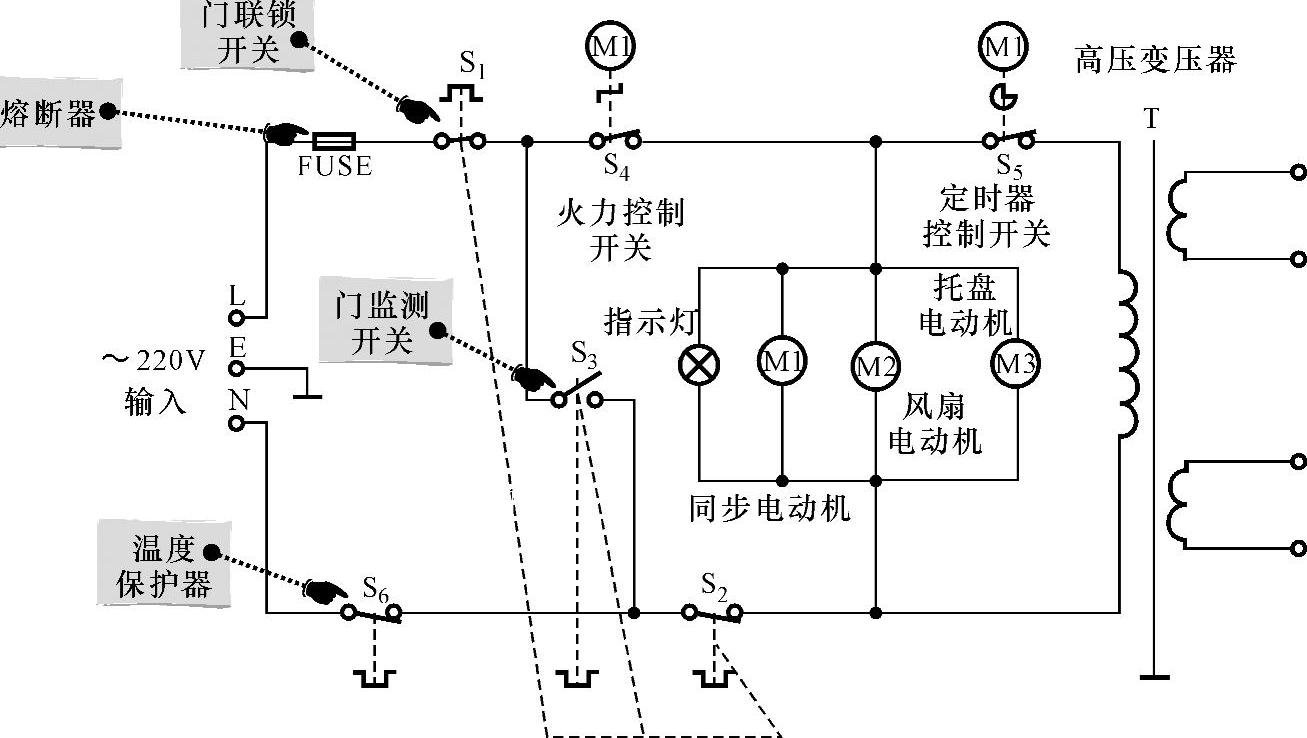

图2-29 保护装置的工作原理图

在微波炉中,常用的温度保护器内部主要由双金属片和触点开关等部分构成。由于双金属片感温特性不同,在不同的工作温度状态下,双金属片的外形状态也不相同,其工作原理如图2-30所示。

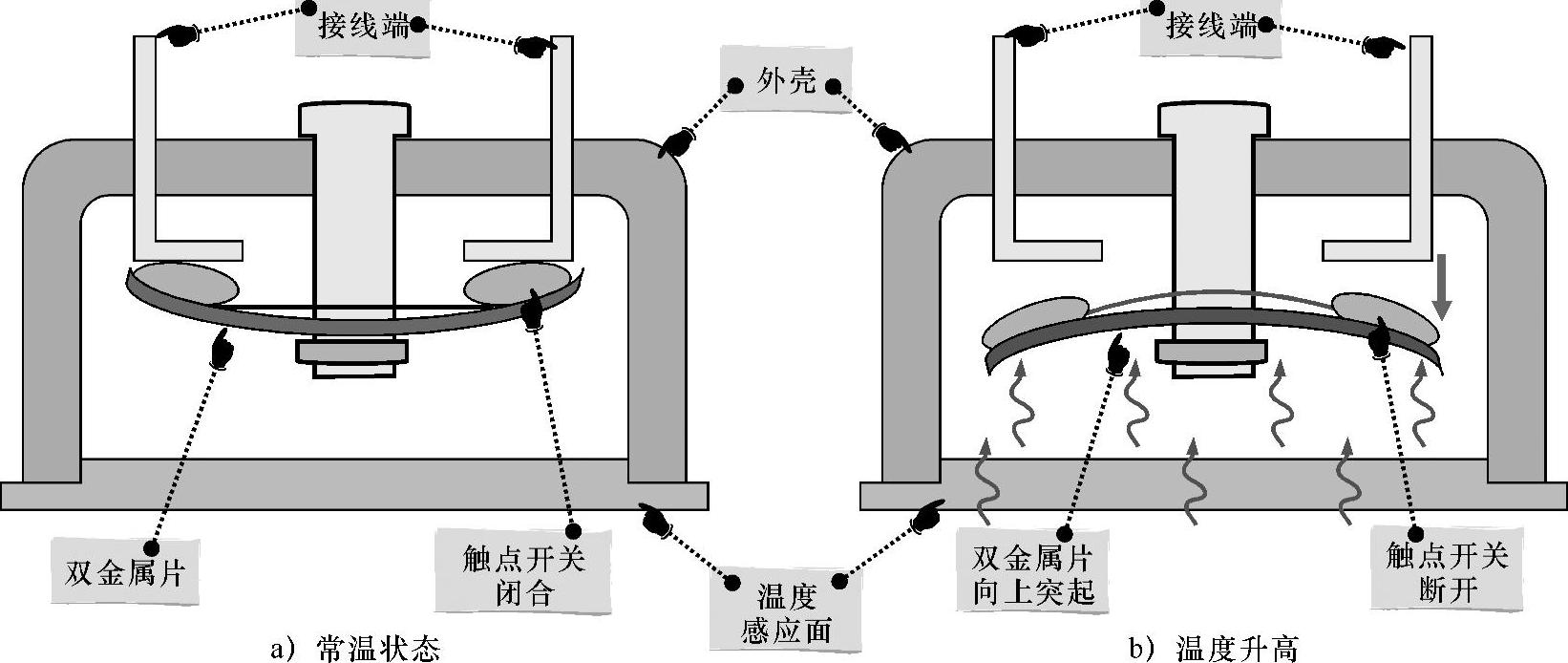

图2-30 温度保护器的工作原理

在常温状态下,金属片的凸面向下,触点开关处于闭合状态。当微波炉炉腔内的温度升高时,并达到金属片的感应温度,金属片凸面反转向上,同时推动触点开关下移,从而使触点开关断开。(www.daowen.com)

【特别提示】

在有些微波炉中使用一个温度保护器同时监测微波炉的磁控管温度和烧烤温度,而有些微波炉中使用两个温度保护器,一个用于监测磁控管温度,另一个用于监测烧烤温度。

(2)门开关组件的工作原理

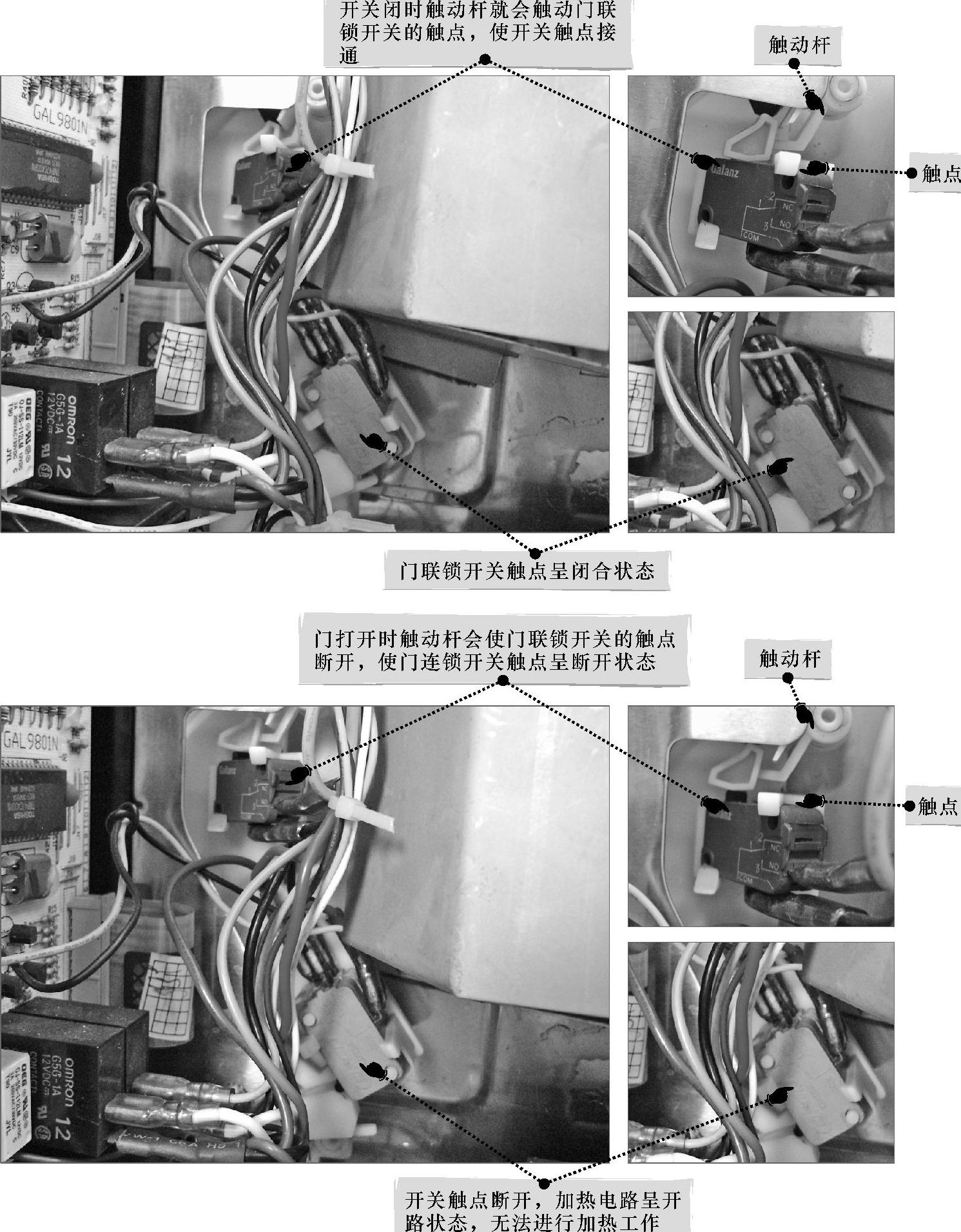

门开关是用于对高压变压器的供电进行控制的,当微波炉的门被关上时,两个门联锁开关的引线间的触点就会闭合,为高压变压器供电的线路接通,当微波炉的门被打开时,两个门连锁开关的引线间的触点就会断开,切断给高压变压器的供电。图2-31所示为微波炉门打开或关闭时,门开关组件的工作状态。

图2-31 门联锁开关的工作状态

门监测开关是用于控制微波炉高压变压器供电并起到安全保护的作用。它与门联锁开关的工作状态正好相反,呈互锁关系,即当微波炉的门被关上时,门联锁开关处于断开状态,当门被打开时,门连锁开关处于接通状态。这时将高压变压器输入端短路,防止其他开关动作失误。
