保护装置主要由熔断器、温度保护器和门开关组件等部分组成。微波炉的保护装置主要用来确保微波炉在工作过程中的安全,微波炉的供电电压首先通过保护装置后,再送入到电路中。各保护元件对微波炉所起的保护作用各不相同,图2-22所示为微波炉保护装置的构成。

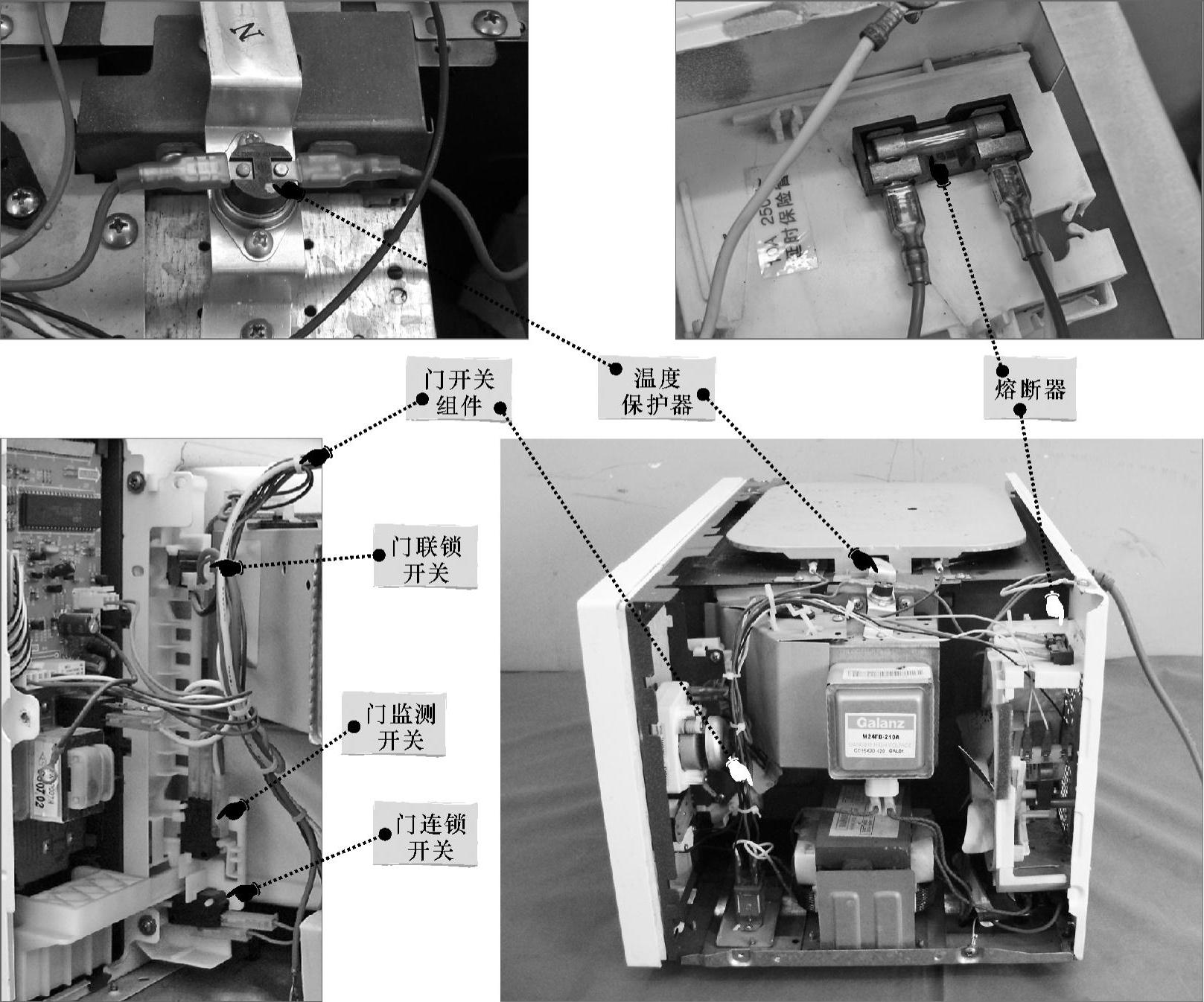

图2-22 微波炉保护装置的构成

(1)熔断器

熔断器在微波炉中起保护作用,根据熔断器的安装位置以及承受电压的不同,可以分为低压熔断器和高压熔断器。

①低压熔断器的功能、特点:低压熔断器是微波炉中的电路保护装置,当微波炉接通电源开始工作时,交流220V电压经插头送入微波炉中,首先经过低压熔断器,当微波炉中有过电流、过载的情况时,低压熔断器熔断,将电路断开,对整个电路进行保护。图2-23所示为典型微波炉的低压熔断器,它通常安装于风扇外壳的上方。

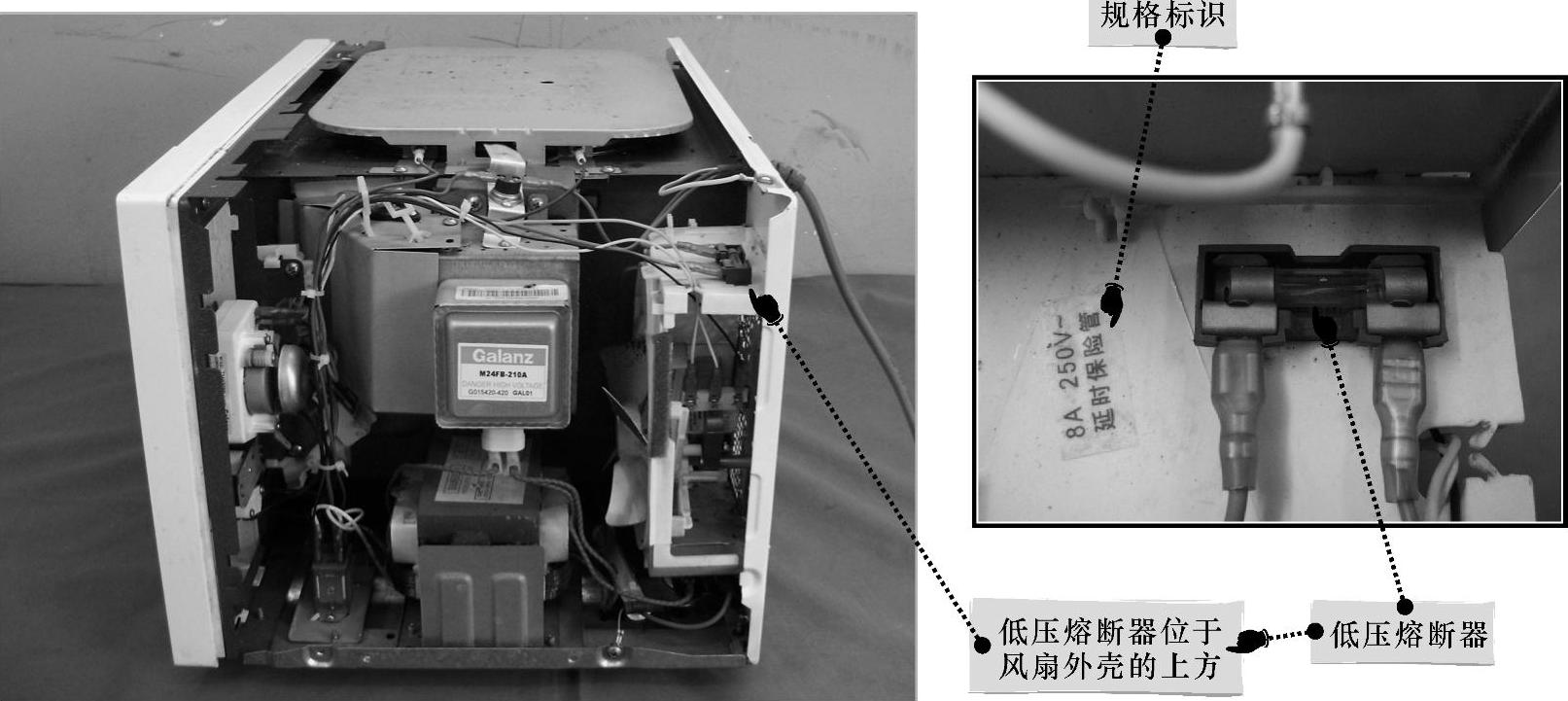

图2-23 典型微波炉的低压熔断器

【知道更多】

值得注意的是,在低压熔断器的周围标有该熔断器的规格“8A250V”,其中“8A”表示该低压熔断器的额定电流为8A,“250V”表示低压熔断器的额定电压为250V。当电路中的电流或电压高于低压熔断器的额定值,低压熔断器会自动熔断,对电路进行保护。

②高压熔断器的功能特点:高压熔断器是微波炉中高压电路中的保护装置,当微波炉高压电路中的电流或电压高于高压熔断器的额定值时,高压熔断器会熔断,实现对高压电路的保护。图2-24所示为典型微波炉的高压熔断器,它通常安装在微波炉底部,串联在高压电容器和高压变压器之间。

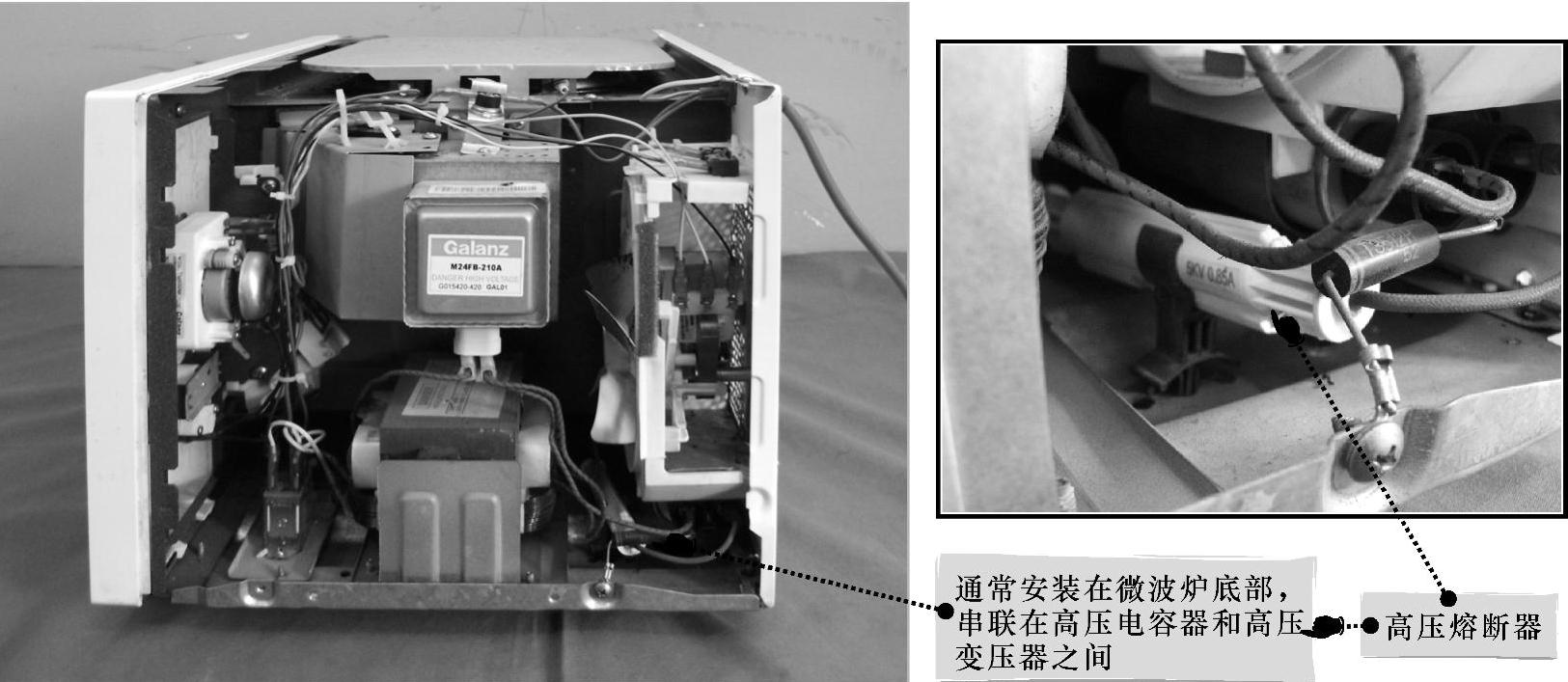

图2-24 典型微波炉的高压熔断器

(2)温度保护器(www.daowen.com)

微波炉中的温度保护器用于监测微波炉炉腔内的温度,当微波炉的炉腔内的温度过高,达到温度保护器的临界温度时,温度保护器就会自动断开,起到保护电路的作用,从而实现对整个微波炉保护的作用。它通常安装在微波炉的顶部,如图2-25所示。

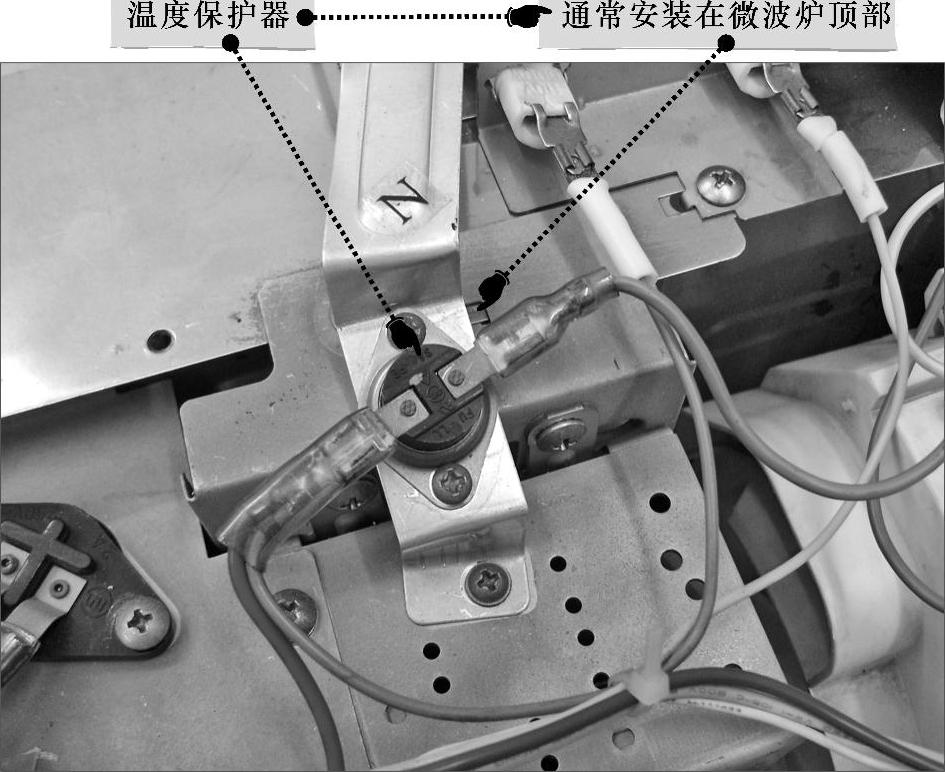

图2-25 温度保护器的安装位置

温度保护器主要由感温面、接线端和外壳等构成,其规格型号通常标识在感温面上,如图2-26所示。

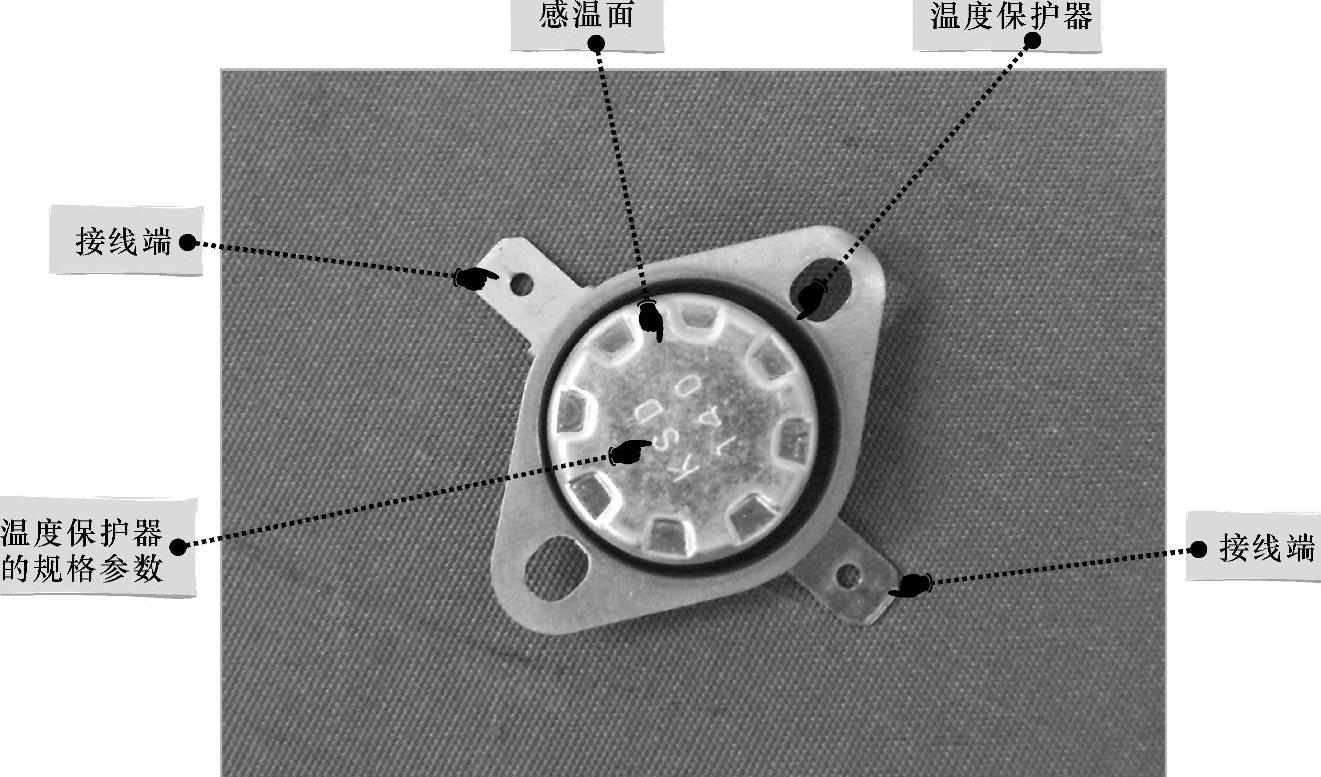

图2-26 温度保护器的结构

(3)门开关组件

微波炉门开关组件主要由三个微动开关构成,是为了安全起见而设置的微波炉锁保护装置,安装于微波炉门框边,如图2-27所示。

微波炉门开关组件是由三个微动开关组成的,不同型号及品牌的微波炉,门开关组件中的微动开关的安装位置也不相同,有些微波炉的门开关与门监测开关是分开放置的,而有些则采用叠加的安装形式,如图2-28所示。

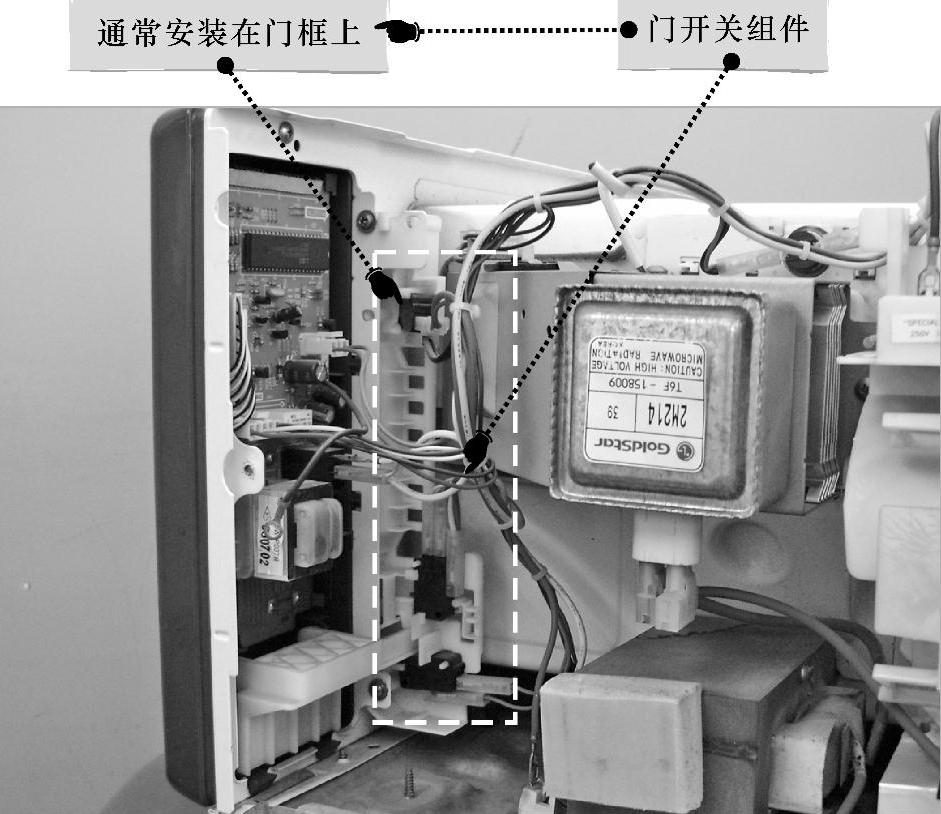

图2-27 微波炉门开关组件的安装位置

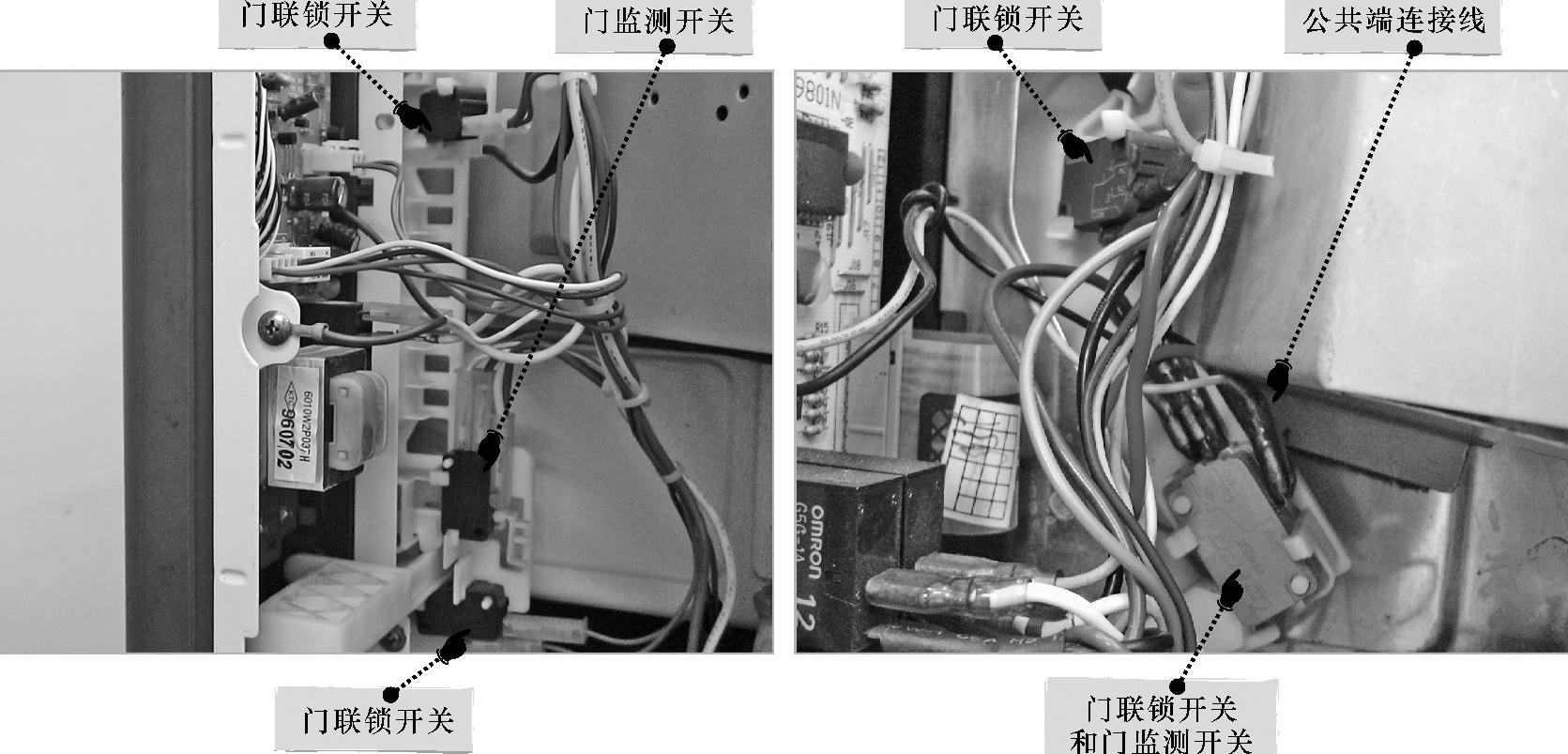

图2-28 微波炉门开关组件中微动开关的安装位置
