微波炉是由各单元电路协同工作，完成对食物的加热，这是一个非常复杂的过程。如图1-73所示，微波炉在工作时，由电源供电电路为各单元电路提供工作电压，微处理器通过控制继电器对微波炉内的主要部件的供电进行控制。

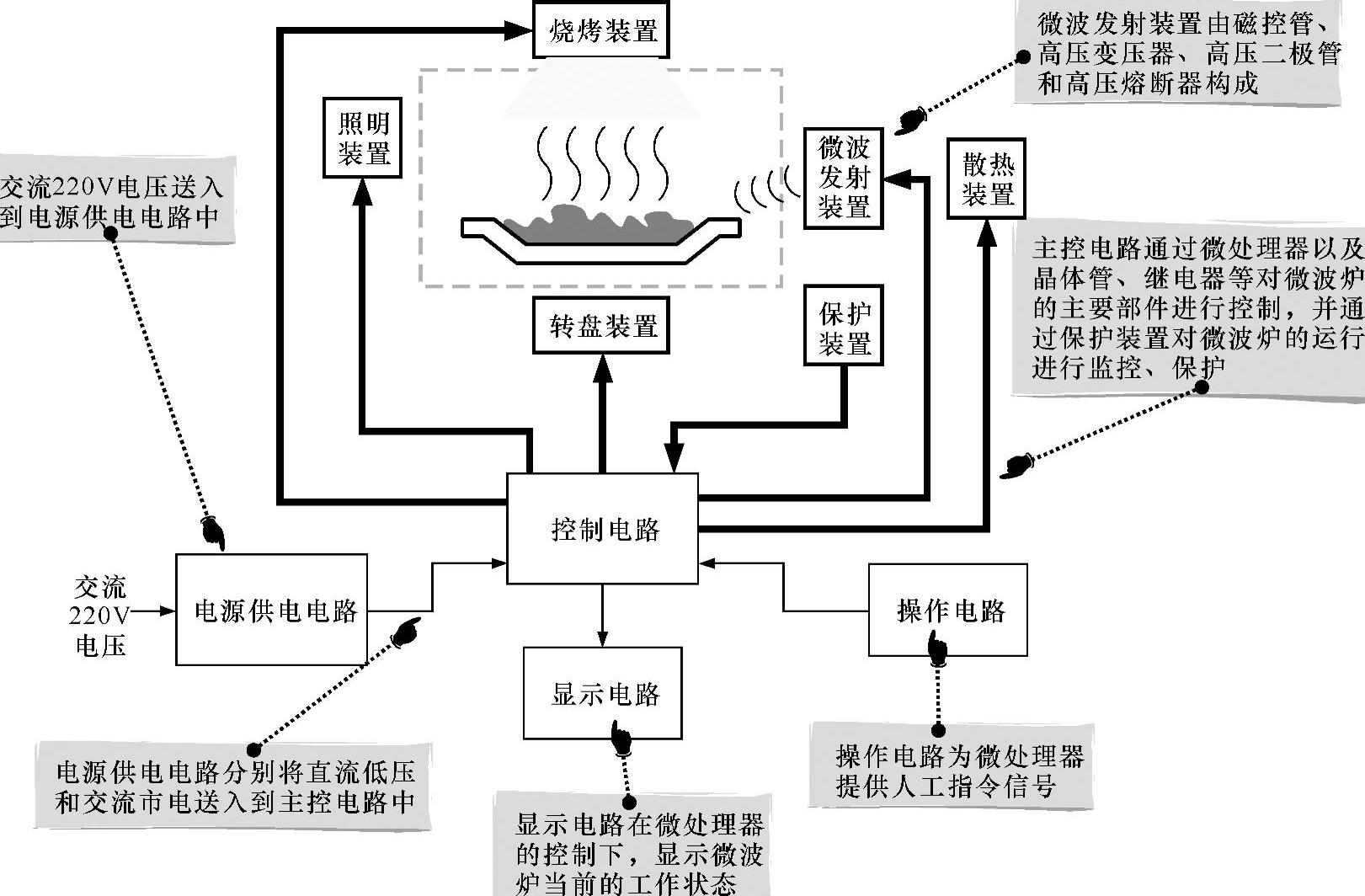

图1-73 微波炉整机各单元电路之间的控制关系

电源供电电路输出直流低压和交流220V电压，其中直流低压为其他电路供电，而交流220V则为高压变压器、照明灯等主要部件供电。

控制电路是整个微波炉的控制核心，其主要作用就是对各主要部件进行控制，协调各部分的正常工作。

（1）电源供电电路与其他电路的工作关系

电源供电电路是微波炉的能源供给电路，它将交流220V市电降压后，输出直流电压为其他各单元电路提供工作电压，并且交流220V电压也通过电源供电电路送入到各主要部件中。电源供电电路与其他电路的关系如图1-74所示。

（2）控制电路的工作关系

微处理器是控制电路的核心，微处理器根据预设的程序，输出控制信号对相应的继电器进行控制，使继电器导通，进而使交流电压送入到主要部件中，开始工作。控制电路与其他电路和部件的关系如图1-75所示。

此外，控制电路还会接收操作电路送来的人工指令信号，并根据信号对微波炉的工作进行调节，控制显示电路对微波炉的状态进行显示。(www.daowen.com)

图1-74 电源供电电路与其他电路的关系

（3）操作及显示电路的工作关系

操作人员通过操作电路对微波炉的功能、工作时间以及火力等进行设定。操作电路将人工指令信号送到微处理器中，微处理器根据程序对微波炉的工作状态进行调整；显示电路受微处理器控制，可以及时的显示出微波炉的工作状态以及设定参数等。操作及显示电路与主控电路的关系如图1-76所示。

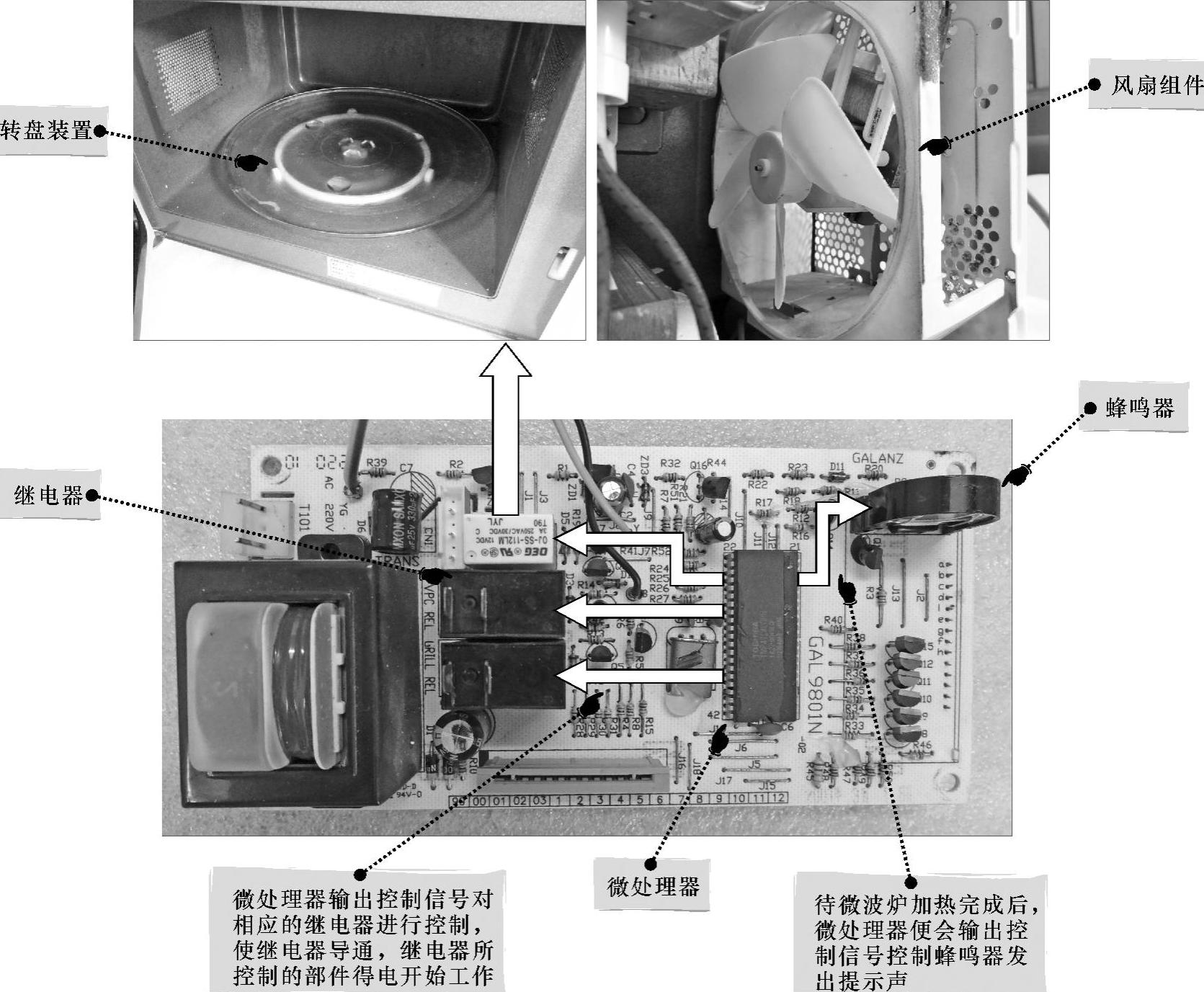

图1-75 控制电路与其他电路和部件的关系

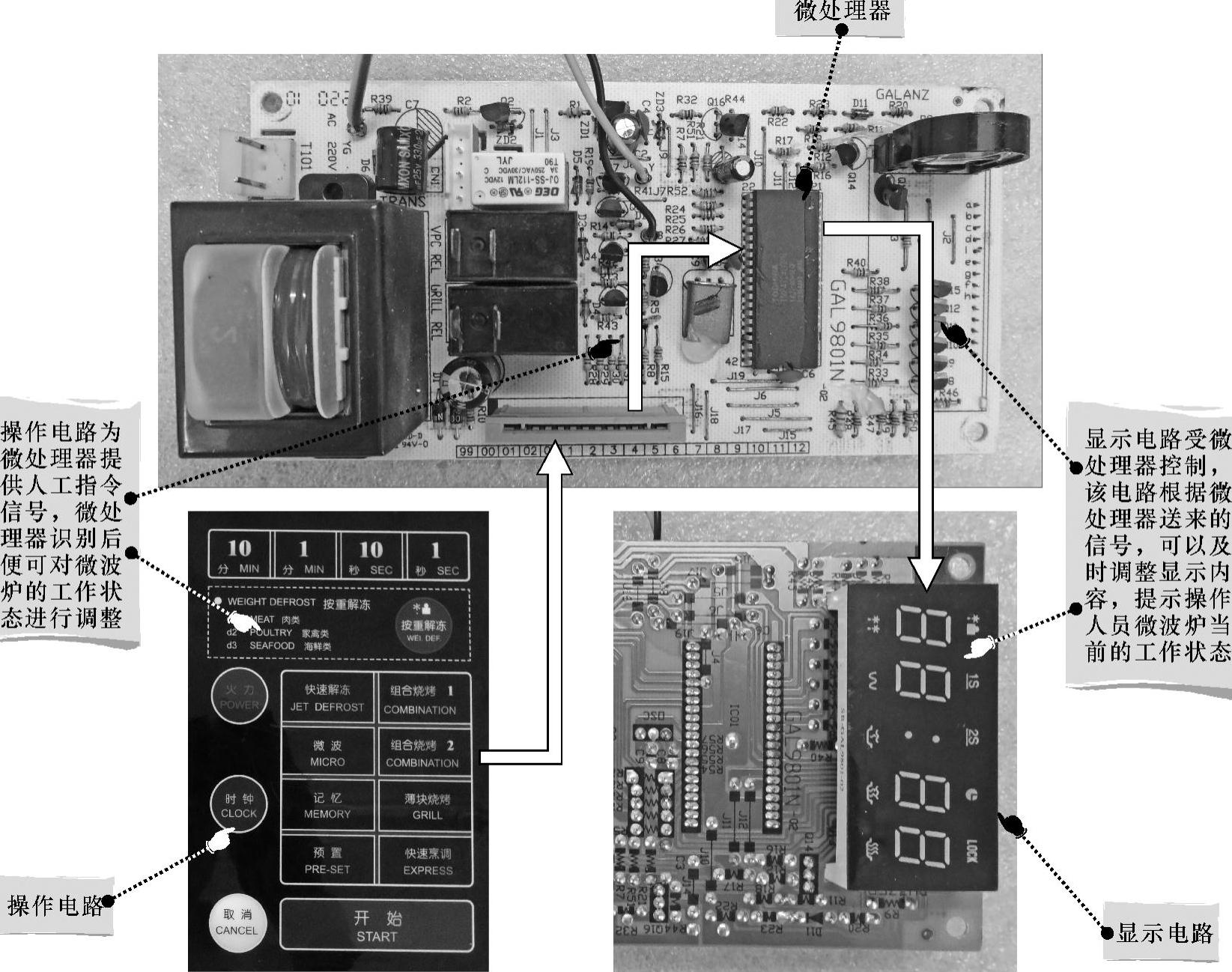

图1-76 操作及显示电路与主控电路的关系
