建立接口插件和电路图的映射关系

时间:2023-06-27 理论教育 版权反馈
【摘要】:电磁炉电路板与电路板之间的信号传输,大多都是依靠接口插件来完成的。接口插座内是排列整齐的针脚,用以与连接线缆的接口相连,电路板的背面为针脚的焊点,如图1-43所示。因此,凭借这些标记的信息内容,便可很好地将电磁炉电路板上与电路图中的接口插件建立起对应关系。

建立接口插件和电路图的映射关系

微波炉电路板与电路板之间的信号传输,大都依靠接口插件来完成。通常,微波炉上的接口插件多为单列直插式接口插件。接口插件多采用直插焊装形式安装在电路板的边缘部分,接口座内是排列整齐的针脚,用以与连接线缆的接口相连,电路板的背面为针脚的焊点,如图1-20所示。另外,在接口插件旁边一般会标有插件名称,针脚焊点处也标记相关的文字标识。

与之相对应,在微波炉电路图中,接口插件用矩形框表示,各针脚的标识也会明确地标注,如图1-21所示。

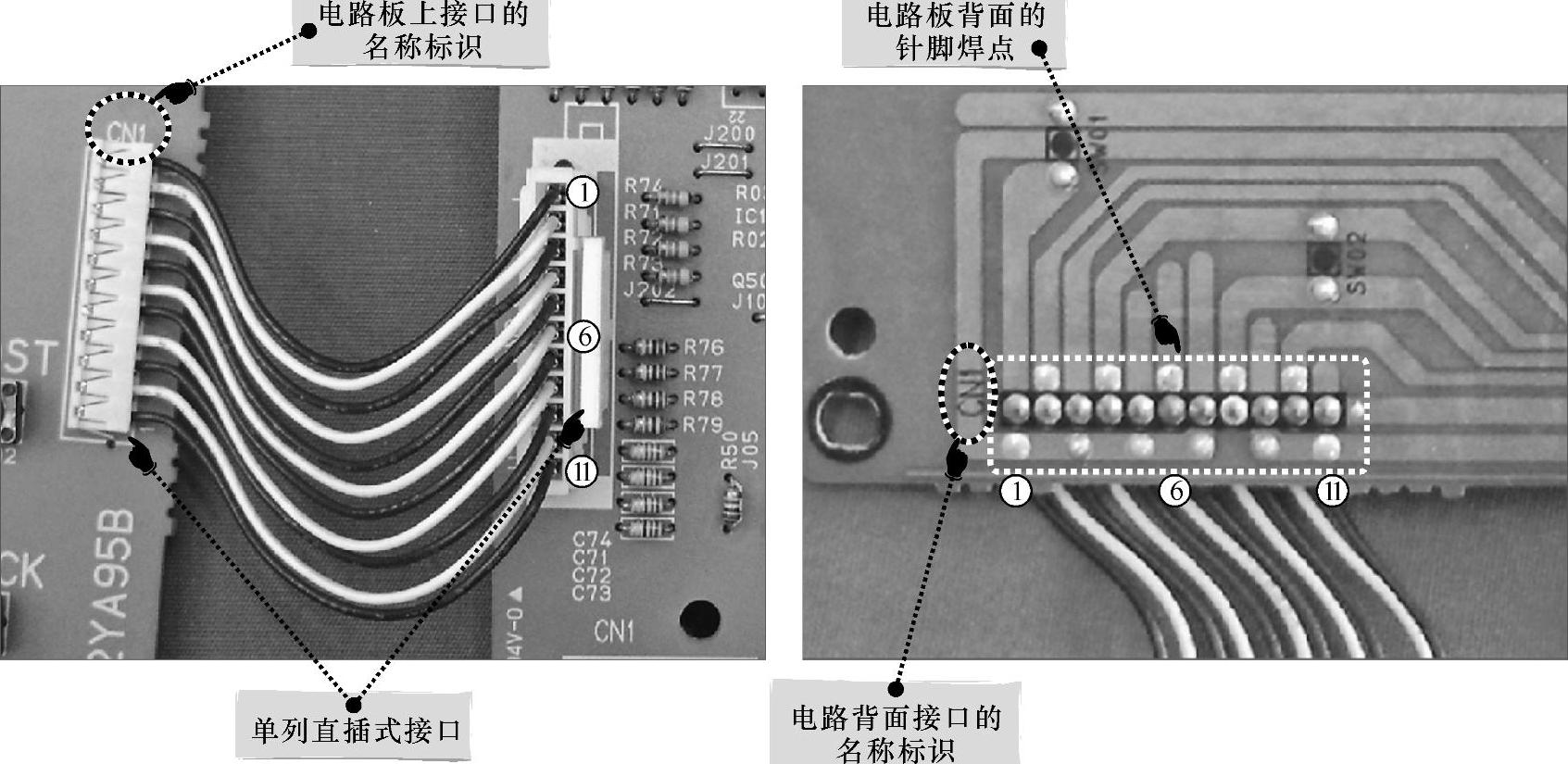

图1-20 微波炉电路板上的接口插件(www.daowen.com)

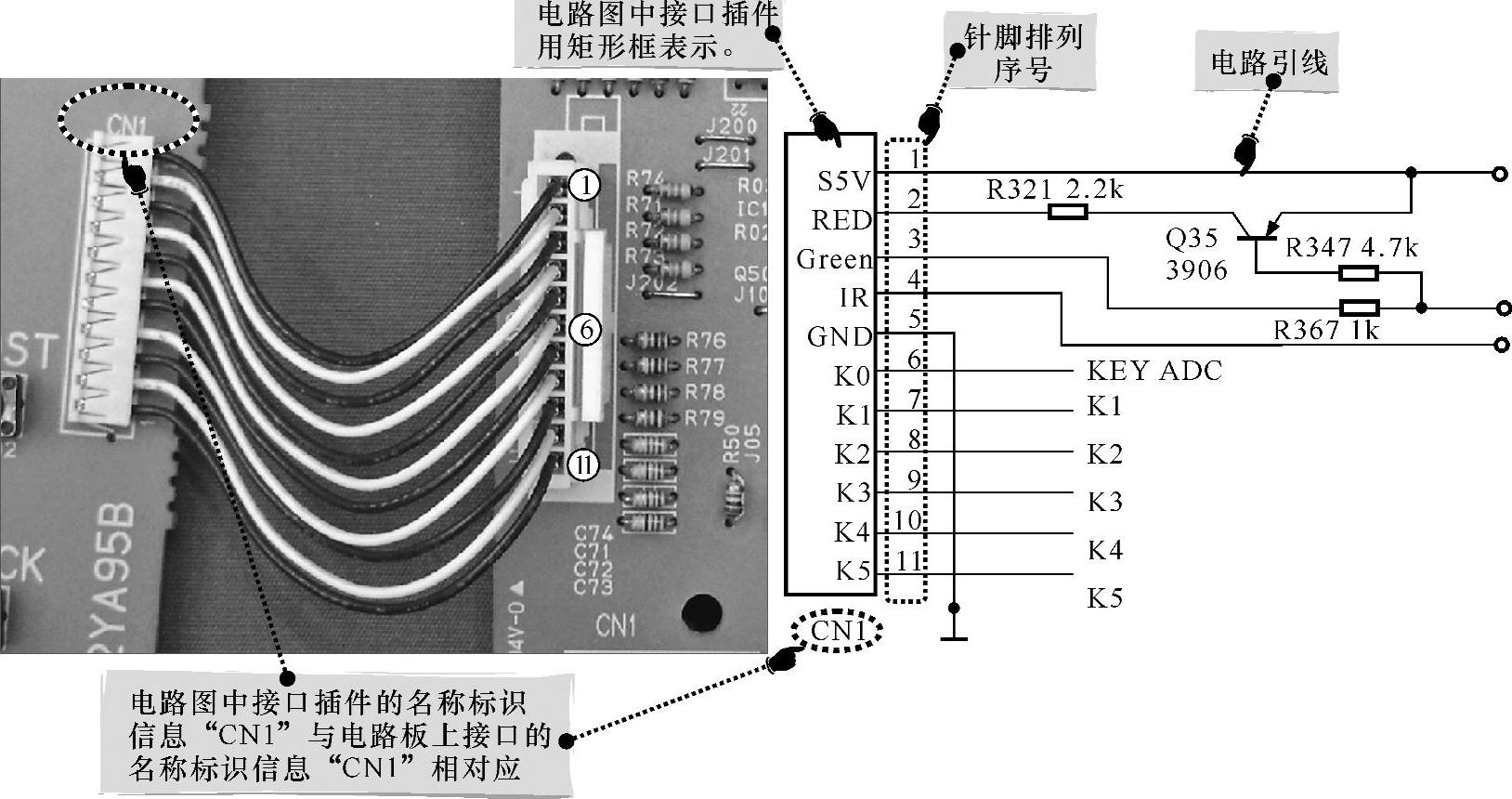

图1-21 微波炉电路图中的接口插件

从图1-21中可以看到,接口插件用矩形框表示,在矩形框的下方是接口插件的名称,针脚对应的功能标识也清楚的标记在矩形框中,与电路引线相对应。同时,在引线与矩形框的连接处还会标记针脚的排列。因此,凭借这些标记的内容,便可很好地将微波炉电路板上与电路图中的接口插件建立起对应关系。并根据电路原理图中各引脚(针脚)标记的功能标识,明确该接口插件各引脚所传输的信号,为微波炉的维修提供检修指导。
