电磁炉电路结构概述

时间:2023-06-27 理论教育 版权反馈
【摘要】:不同品牌和型号的电磁炉的电路部分,虽然采用的元器件和分布形式不同,但基本上都是由电源电路、控制和检测电路、功率输出电路以及操作显示电路等组成的。图1-33 典型电源电路的实物外形控制和检测电路控制和检测电路主要是由微处理器电压比较器以及蜂鸣器等元器件组成的,其实物外形如图1-34所示。图1-37所示为电磁炉的电路结构,其中电源电路、控制和检测电路、操作显示电路均为独立的电路板,通过插件及连接引线进行关联。

电磁炉电路结构概述

不同品牌和型号的电磁炉的电路部分,虽然采用的元器件和分布形式不同,但基本上都是由电源电路、控制和检测电路、功率输出电路以及操作显示电路等组成的。图1-31所示为典型电磁炉的电路结构,图1-32所示为典型电磁炉的整机电路结构。

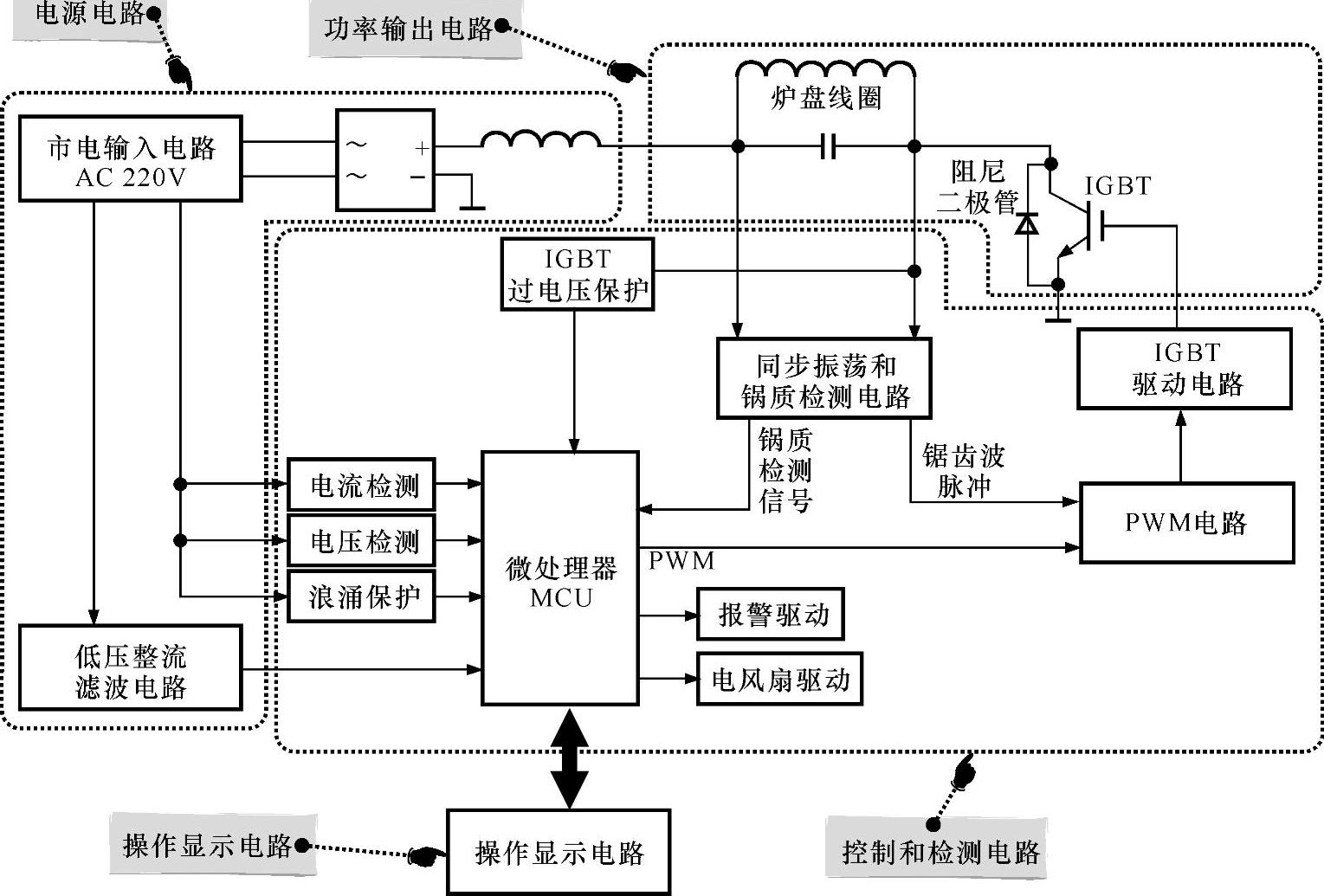

图1-31 典型电磁炉的电路结构

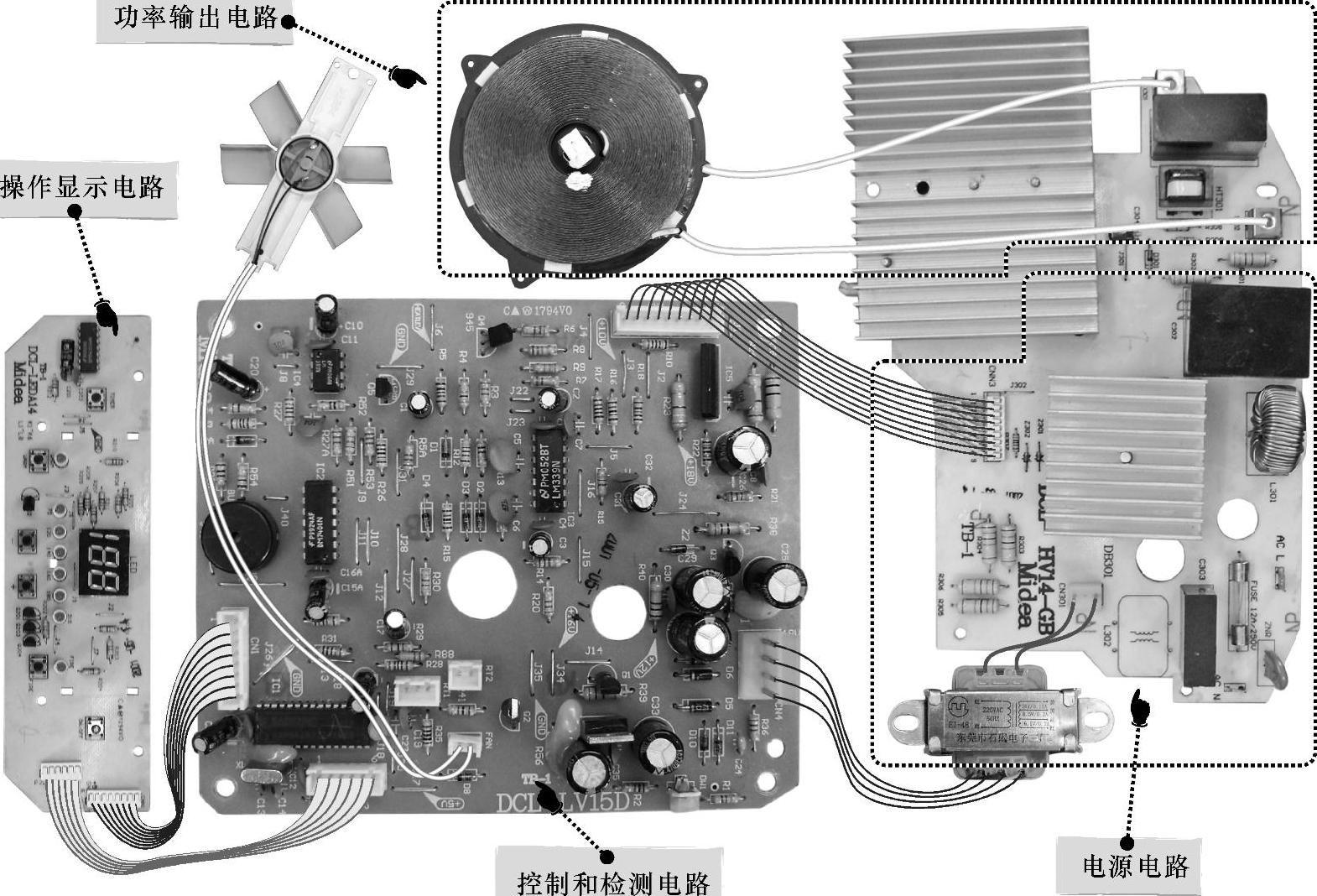

图1-32 典型电磁炉的整机电路结构

(1)电源电路

电源电路主要用来将市电220V电压进行整流,变为300V直流电压为炉盘线圈及IGBT(门控管)提供工作电压,同时交流220V经过变压器降压,再经整流滤波输出直流电压为控制电路或低压元器件提供工作电压。

图1-33所示为典型电源电路的实物外形。该电路主要是由降压变压器、熔断器、扼流圈、桥式整流堆、滤波电容器等组成的。

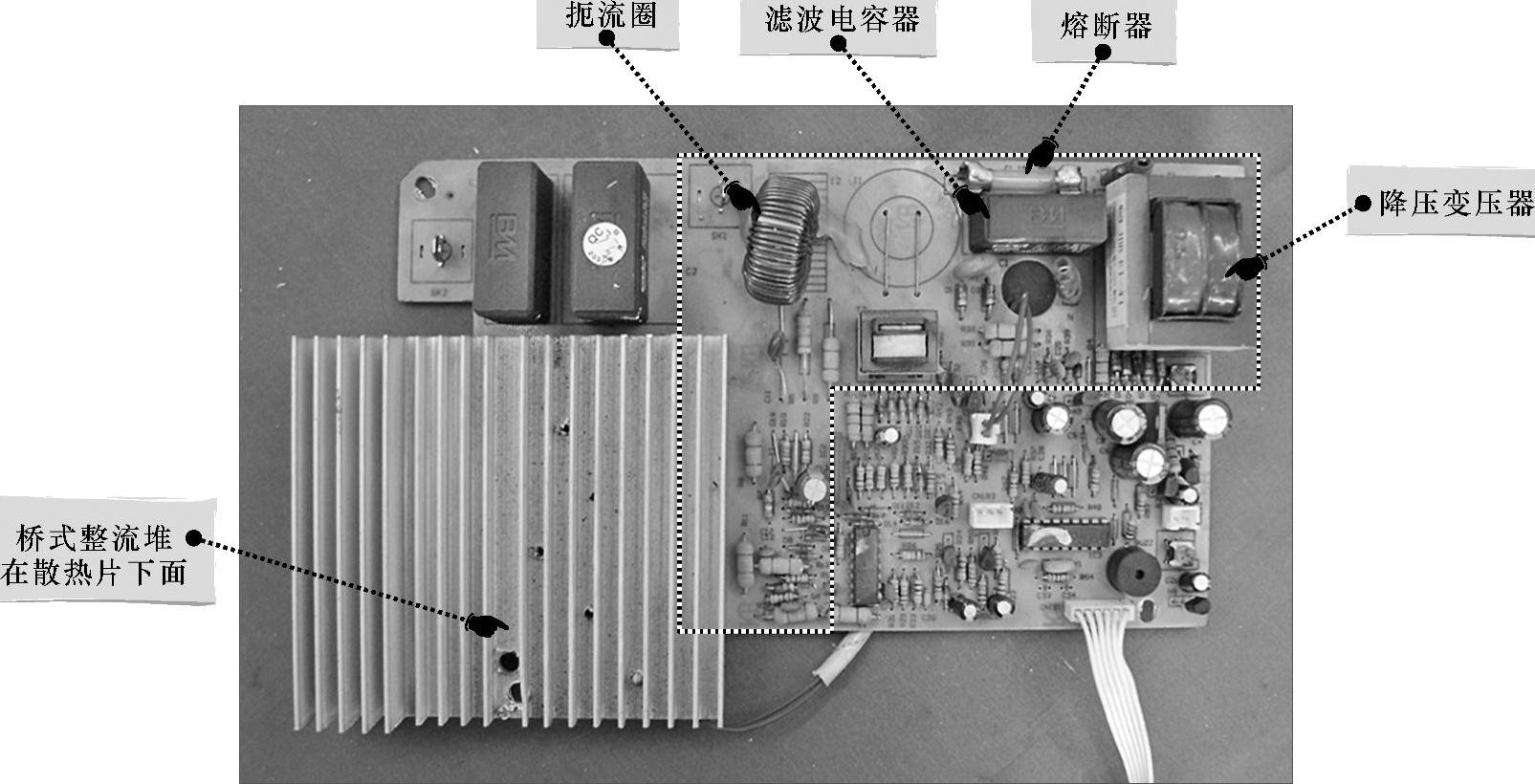

图1-33 典型电源电路的实物外形

(2)控制和检测电路

控制和检测电路主要是由微处理器电压比较器以及蜂鸣器等元器件组成的,其实物外形如图1-34所示。

微处理器是整机的控制核心,主要用来输出控制信号;电压比较器可以用来组成过电压、过电流、温度的检测以及同步振荡和PWM电路。

(3)功率输出电路(www.daowen.com)

功率输出电路主要由IGBT、炉盘线圈、温度检测传感器、阻尼二极管、高频谐振电容器等组成,其实物外形如图1-35所示。该电路利用LC并联谐振的原理,在IGBT驱动脉冲的作用下形成高频振荡信号,为炉盘线圈提供谐振信号。

(4)操作显示电路

操作显示电路是由操作按键(或开关)、显示屏(数码管)、指示灯等构成的,其实物外形如图1-36所示。该电路一般单独设置在一个独立的电路板上,通过插件及连接引线与控制电路关联。

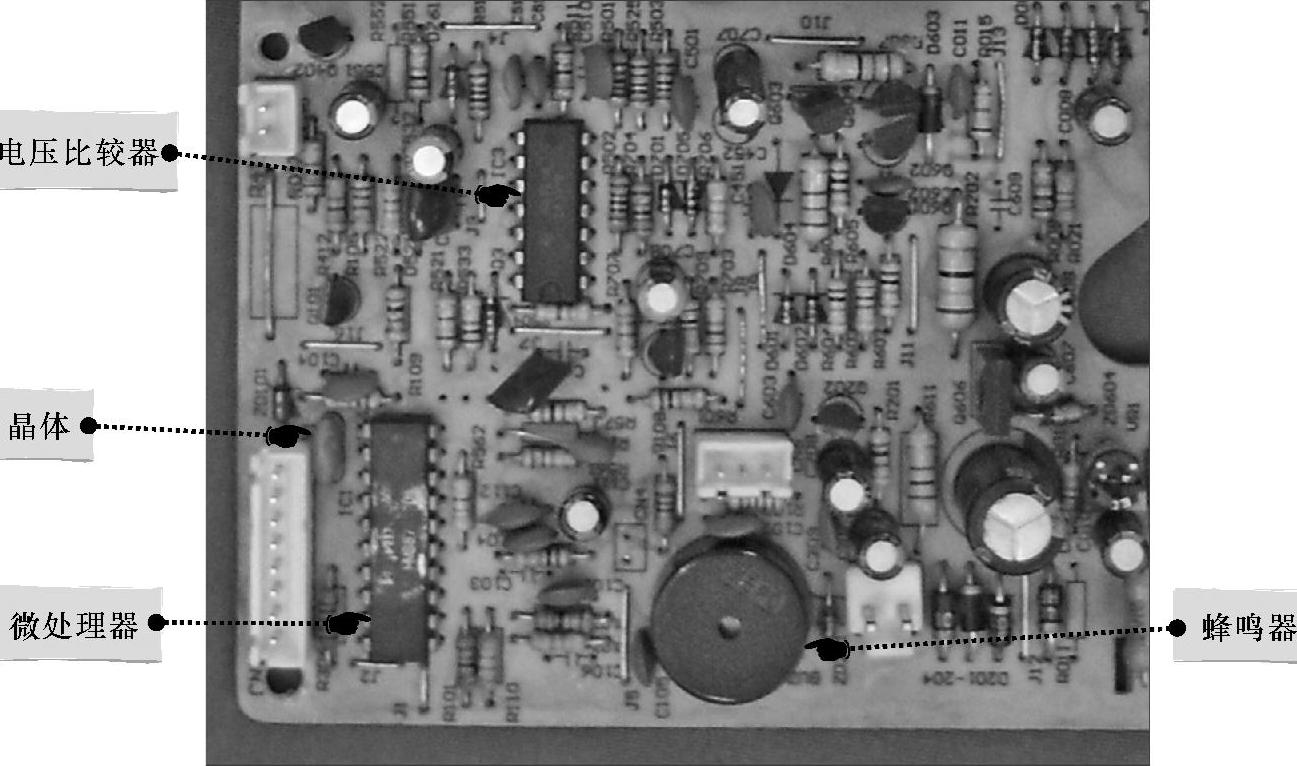

图1-34 控制和检测电路的实物外形

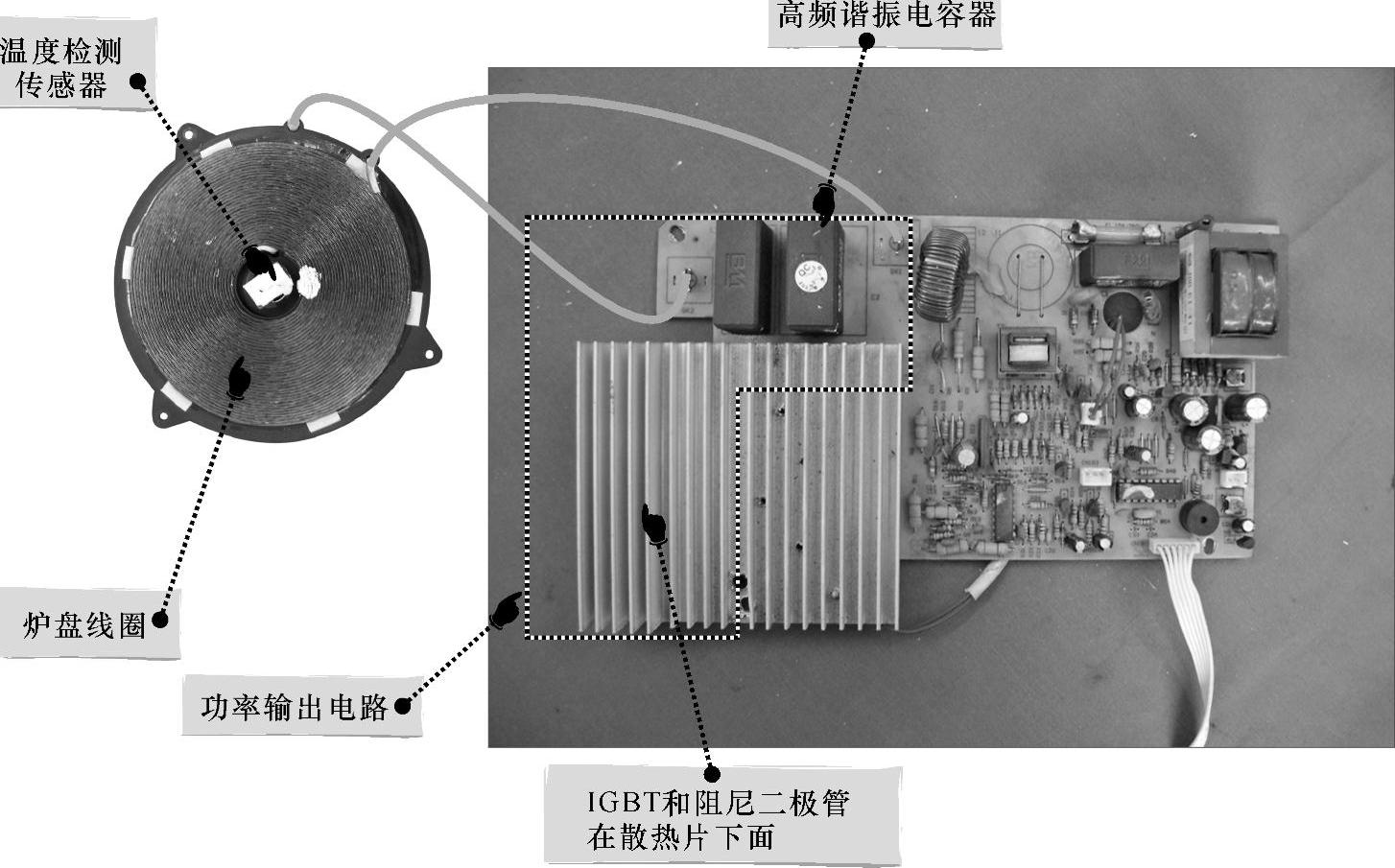

图1-35 功率输出电路的实物外形

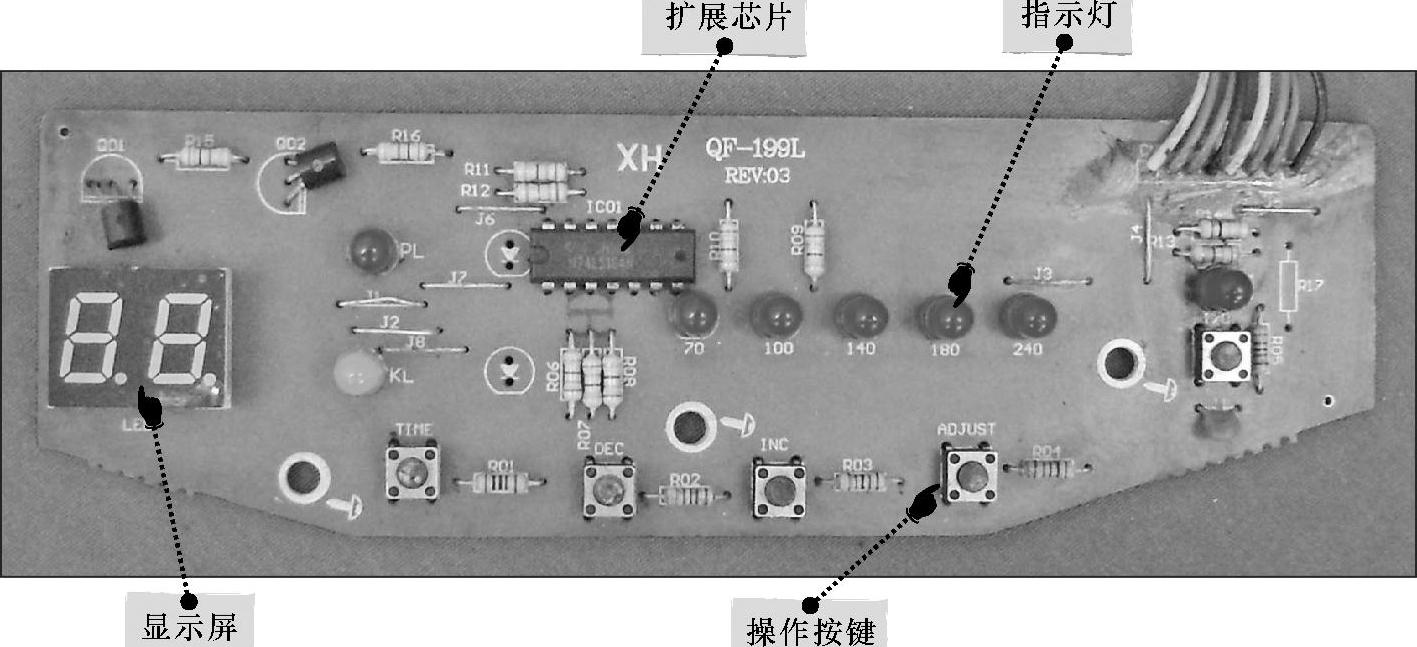

图1-36 操作显示电路的实物外形

【知道更多】

不同电磁炉电路板与主要部件的连接方式和布局各不相同,但其基本的电路结构都是相同的。图1-37所示为电磁炉的电路结构,其中电源电路、控制和检测电路、操作显示电路均为独立的电路板,通过插件及连接引线进行关联。

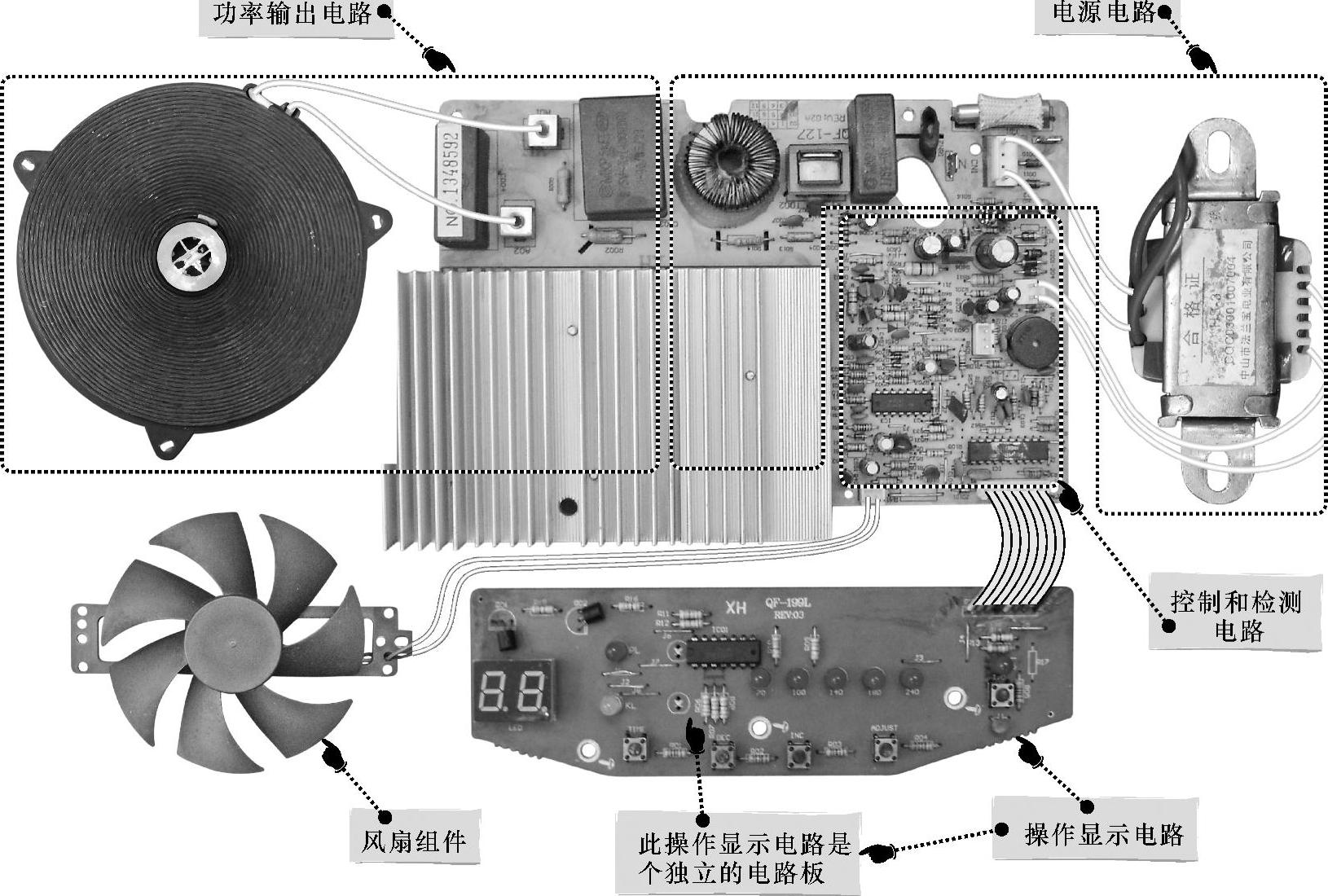

图1-37 电磁炉的电路结构
