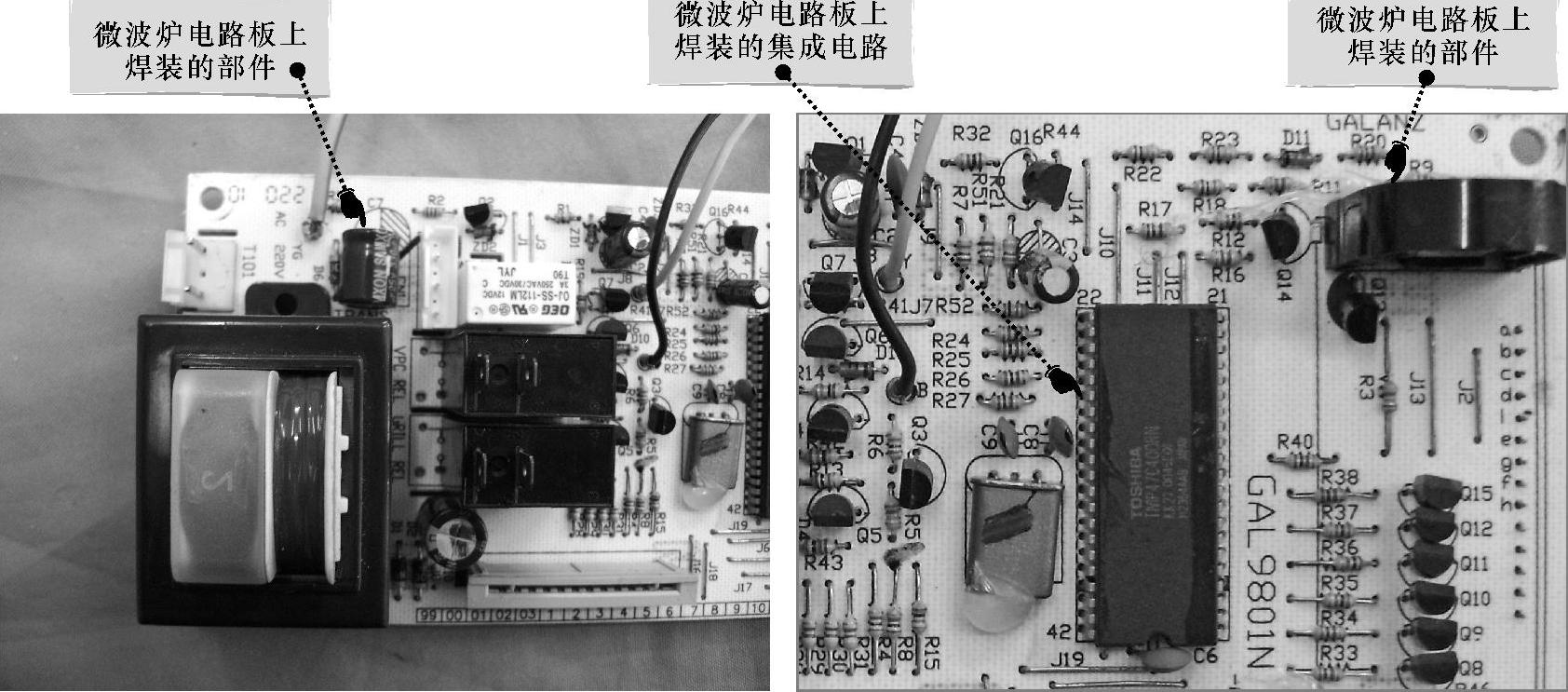

如图1-17所示，在微波炉电路板上，电子元器件多采用直插焊装形式固定在印制电路板上，元器件的种类多样，形态各异，如果单从元器件本身了解微波炉电路的构成和工作过程非常困难，这时就需要依据微波炉的电路原理图。

图1-17 微波炉上的电子元器件

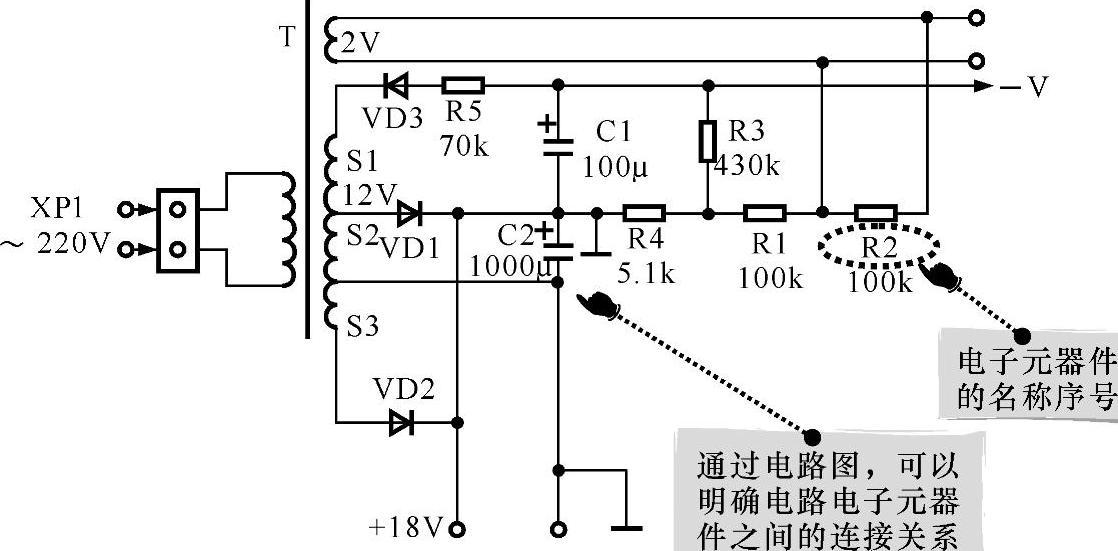

图1-18所示为典型微波炉电路原理图中的一部分。在微波炉的电路原理图中，明确标明了电子元器件的名称和连接关系。通过对微波炉电路原理图的分析，可以非常清晰地掌握信号的流程。

图1-18 典型微波炉的电路原理图中的一部分

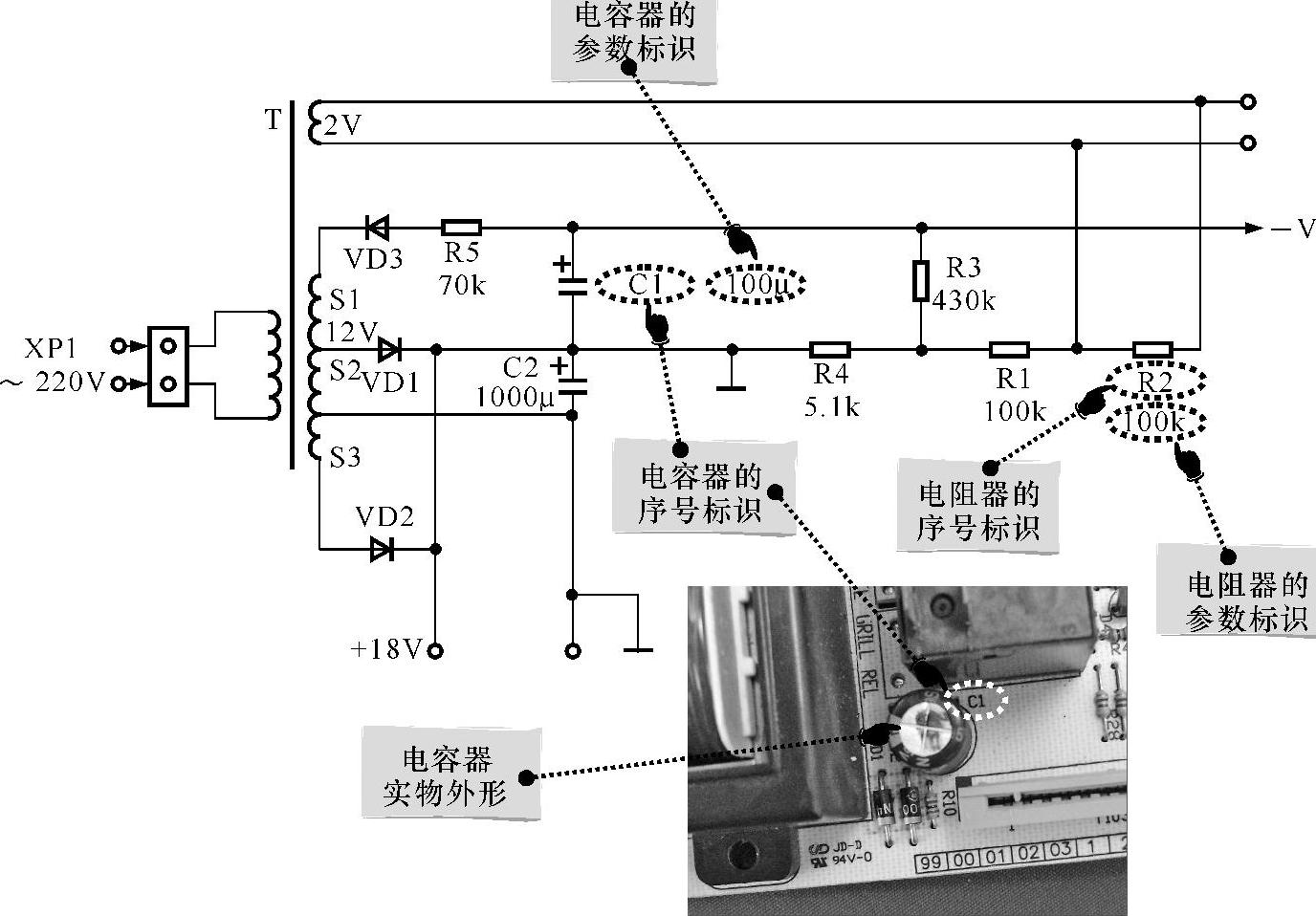

在微波炉的电路原理图中，不同的电子元器件都对应不同的电路图形符号，并且在图形符号的旁边还会标注该电子元器件的相关文字标识，如图1-19所示。(www.daowen.com)

图1-19 电子元器件在对应电路图中的图形符号和文字标识

通常，这些文字标识主要包括电子元器件的名称和参数值等。同样，在微波炉电路板上各电子元器件旁也会标注相对应的文字标识，根据电路原理图中的电子元器件、图形符号和文字标识，即可在电路板上找到相对应的电子元器件。

【特别提示】

元器件与图样的对照，主要是根据元器件的电路图形符号以及与其相关的文字标识进行对照，因此掌握不同元器件在电路图中的电路文字标识字母（如电阻器用“R”表示，电容器用“C”表示，电感器用“L”表示，三极管用“VT”表示、集成电路多用“IC”表示等），以及各元器件的图形符号是建立实物与电路图对应关系的第一步。
