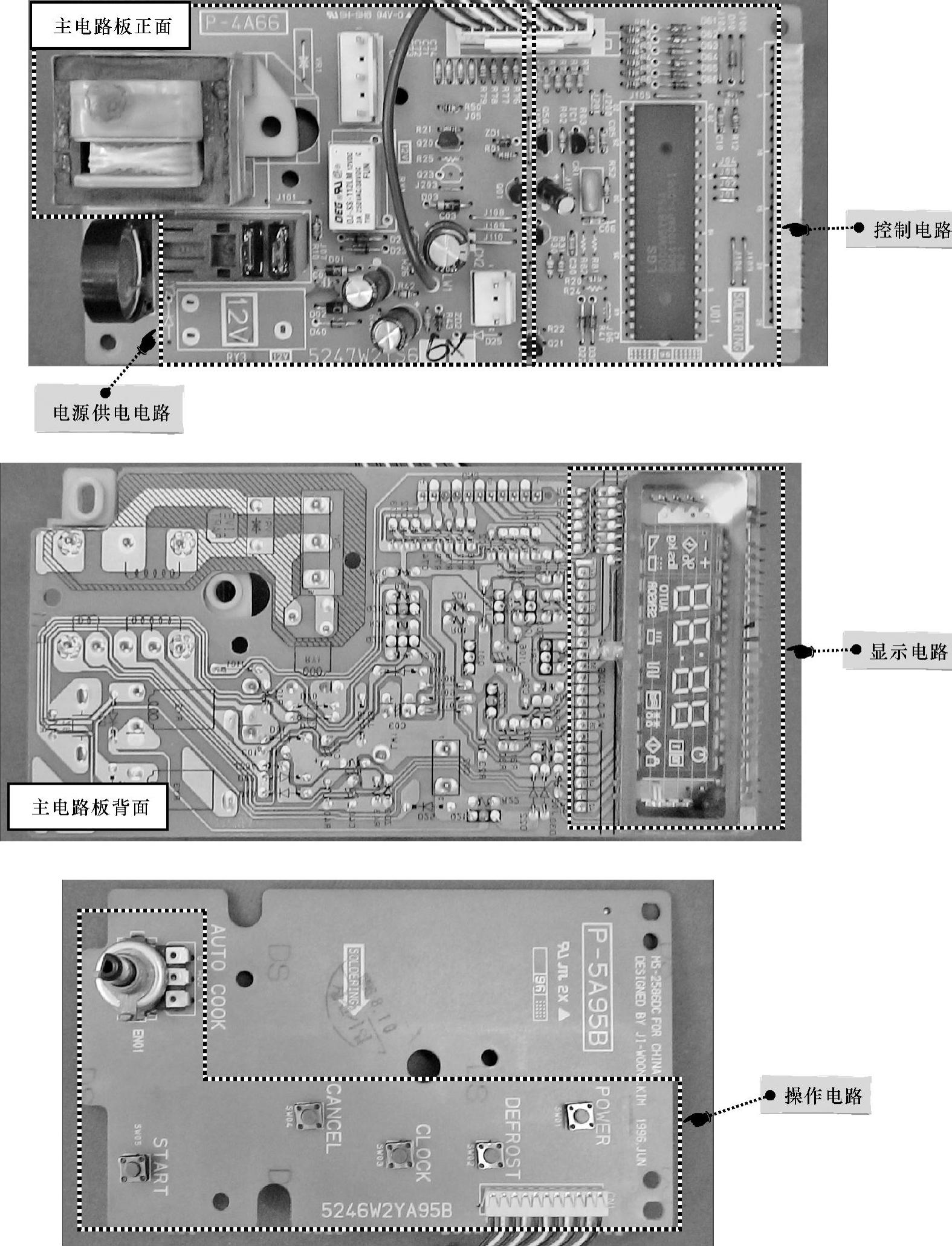

对于电脑控制式微波炉，其控制装置一般由电路代替机械部件进行控制。其电路部分主要包括电源供电电路、控制电路和操作及显示电路部分。其中，电源电路与控制电路一般集成在一块电路板中，显示电路位于该电路板背部，操作电路则一般为一块独立的电路板，并通过连接插件与控制电路相关联，如图1-10所示。

图1-10 典型微波炉整机电路结构

在不同品牌、不同型号的微波炉中，采用的电路结构形式和芯片型号也有所不同，但其处理信号的基本过程和信号原理基本相同。

（1）电源供电电路

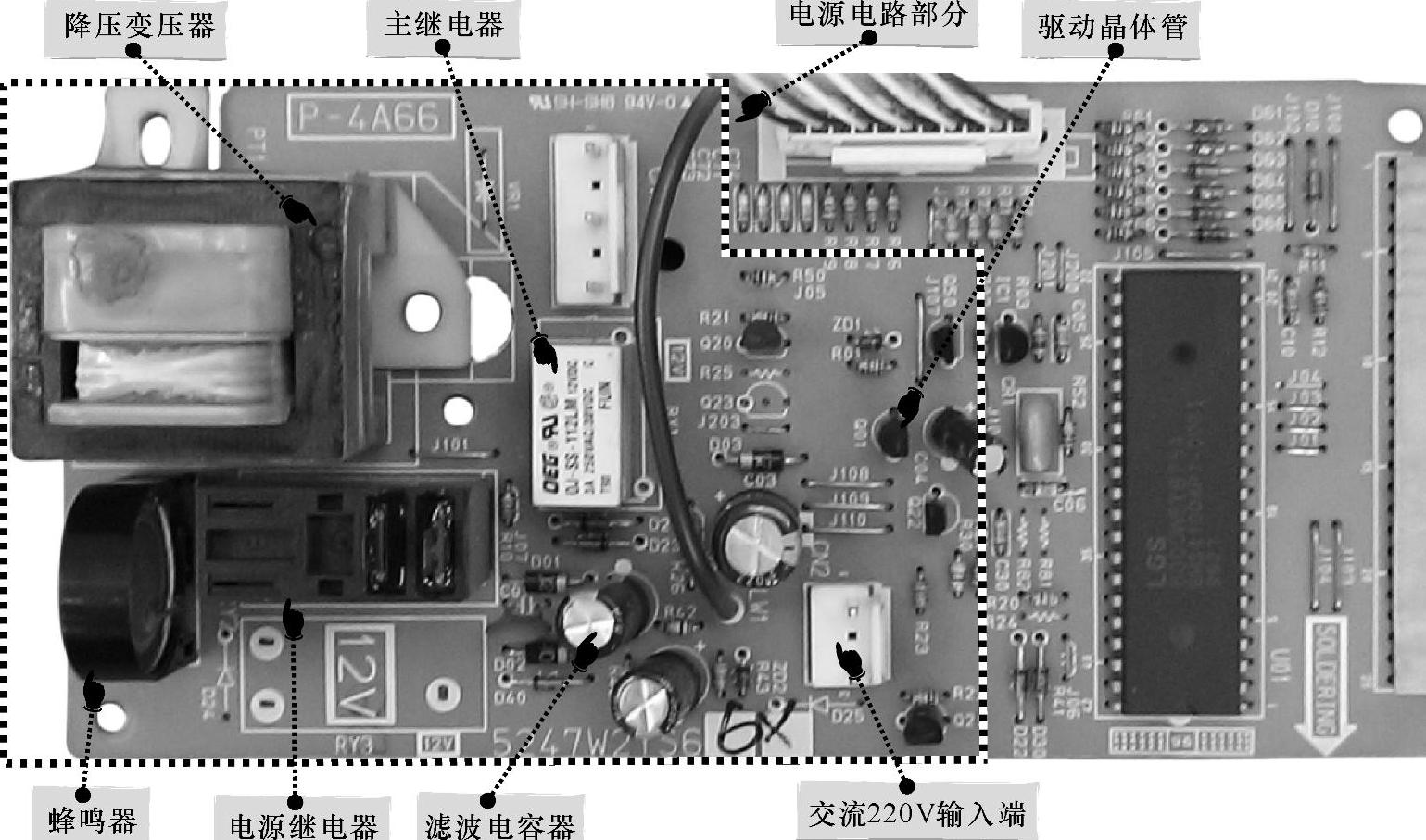

微波炉的电源供电电路是为微波炉控制电路供电的电路。它是将交流２２０Ｖ的电压，经过降压变压器降压、整流、滤波和稳压后为控制电路的各个部分供电。查找微波炉的电源供电电路时，首先找到微波炉的市电输入端，然后在其较近范围内根据外形特征找出微波炉的降压变压器，如图1-11所示。

图1-11 典型微波炉中的电源供电电路

（2）控制电路

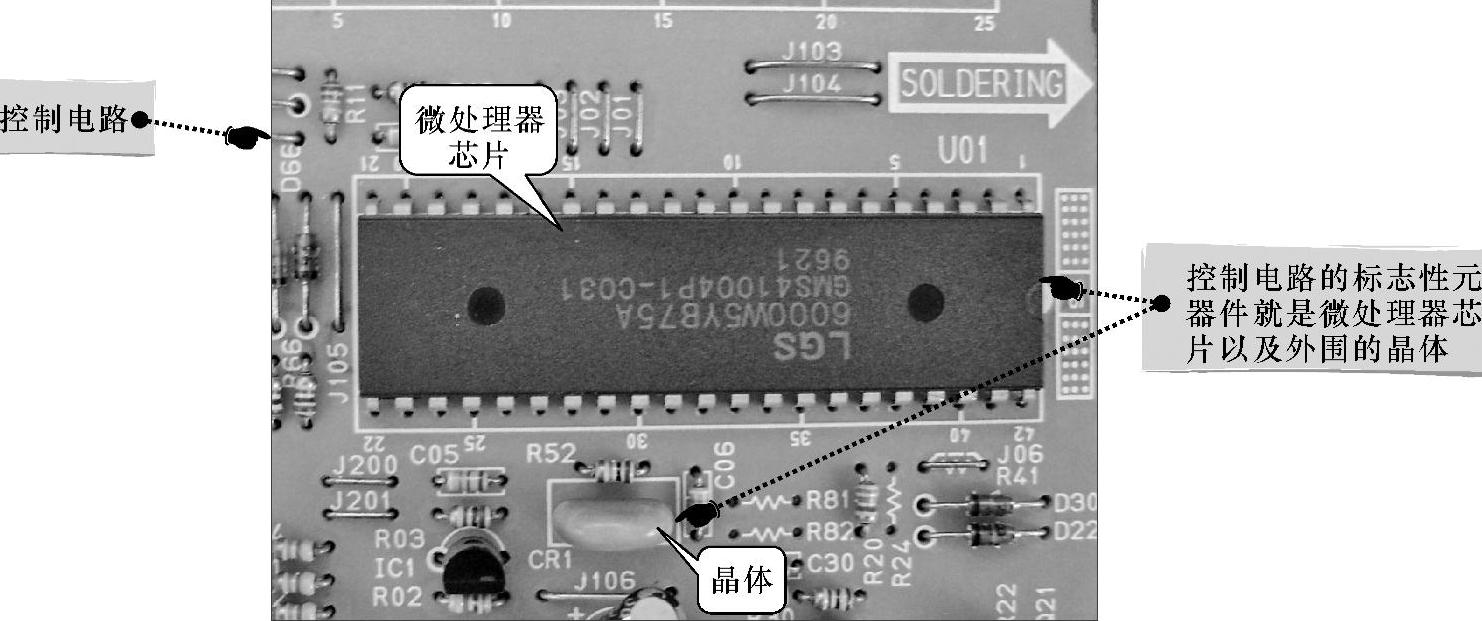

微波炉的控制电路主要由微处理器芯片、晶体以及外围电路组成。微处理器是整机的控制核心；晶体与微处理器芯片内的振荡电路构成时钟产生电路，为微处理器内部电路提供时钟信号。典型微波炉中控制电路的实物外形如图1-12所示。

图1-12 典型微波炉中控制电路的实物外形(www.daowen.com)

（3）操作及显示电路

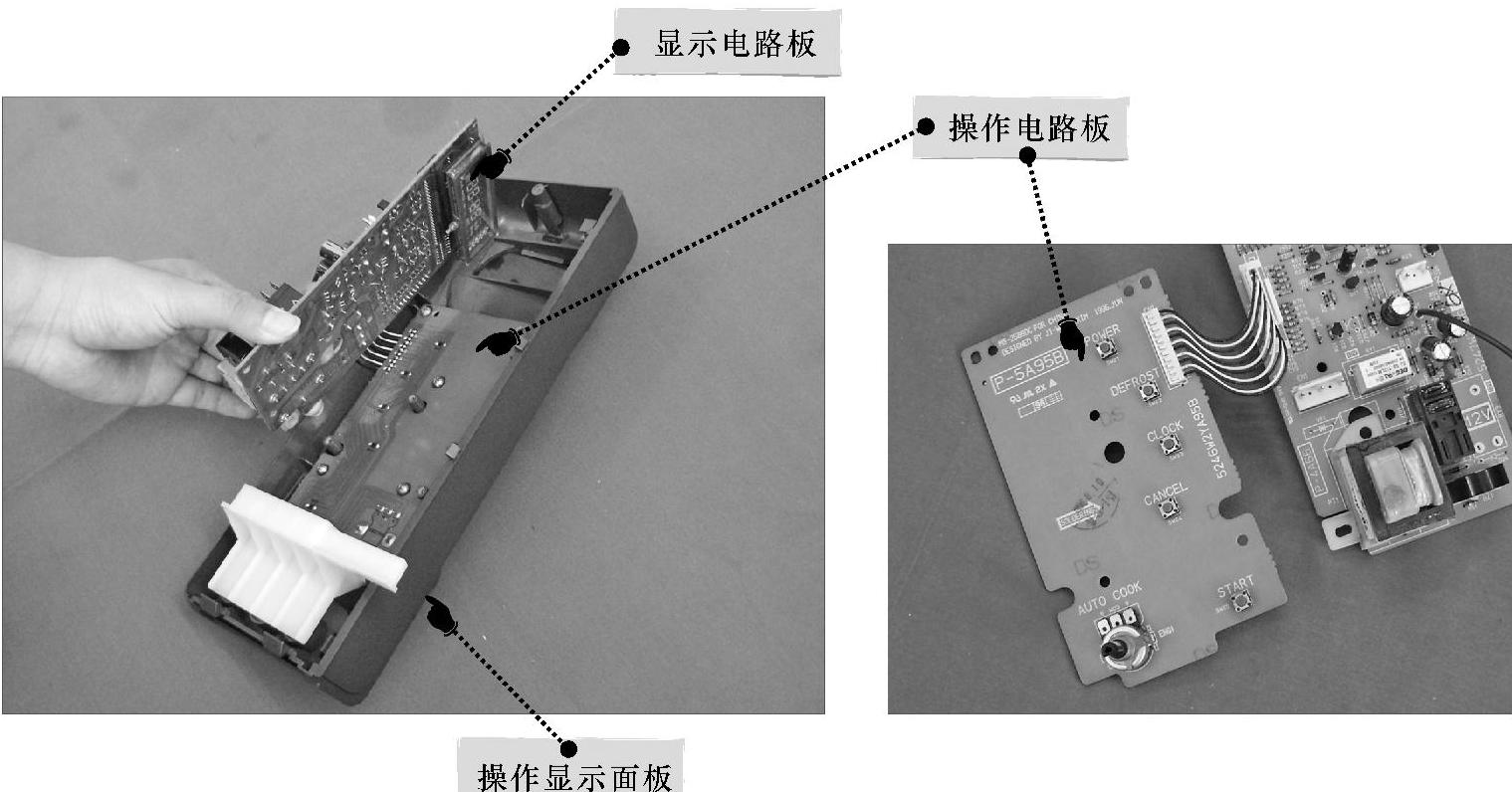

操作及显示电路包括操作电路和显示电路两部分，用于实现对微波炉进行功能设定和状态显示，如图1-13所示。

图1-13 微波炉的操作及显示电路

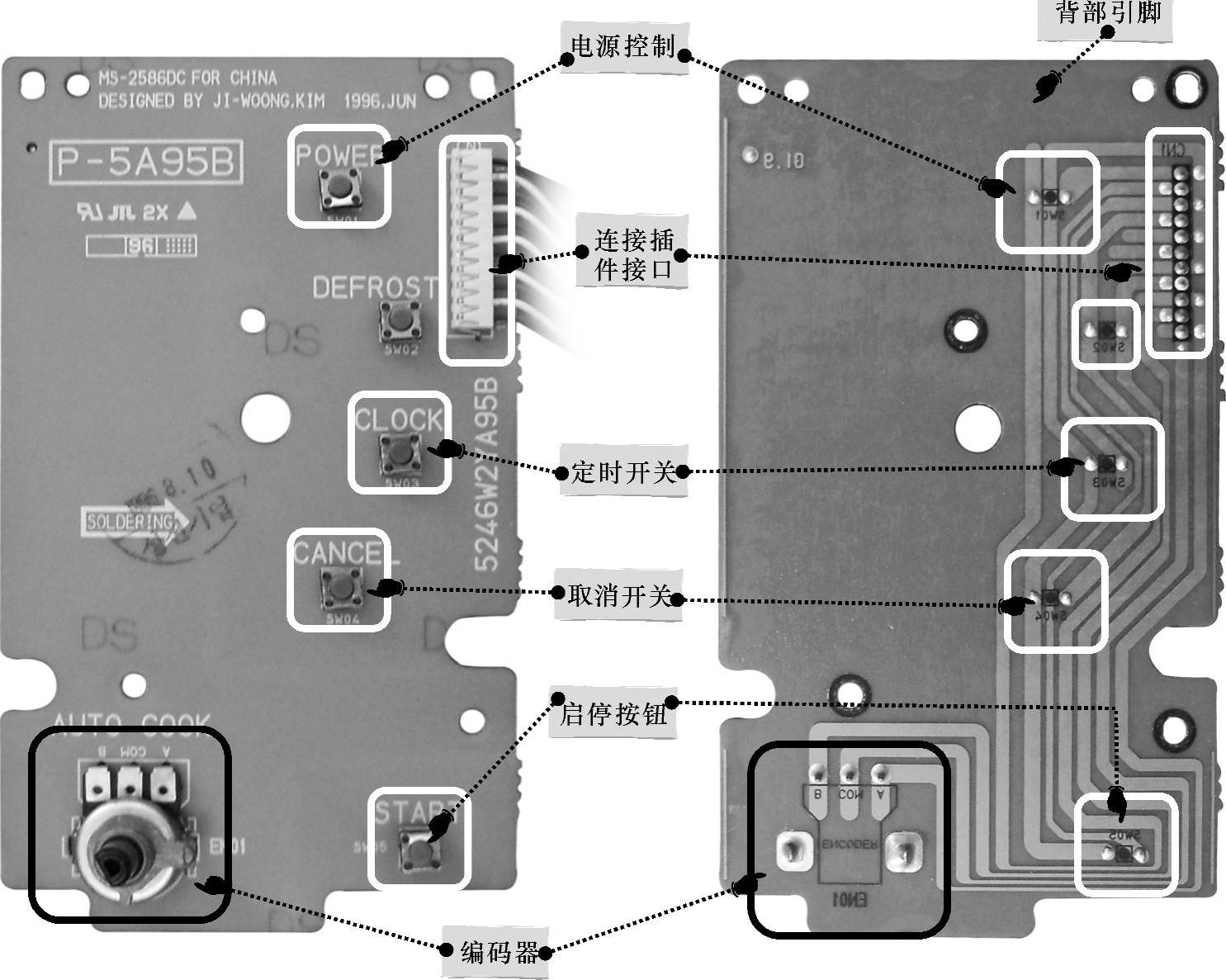

①操作电路：微波炉的操作电路主要对微波炉进行启停、微波加热、烧烤、定时和火力等控制，其结构简单，主要是由微动开关和编码器组成。其操作电路板如图1-14所示。

图1-14 操作电路板

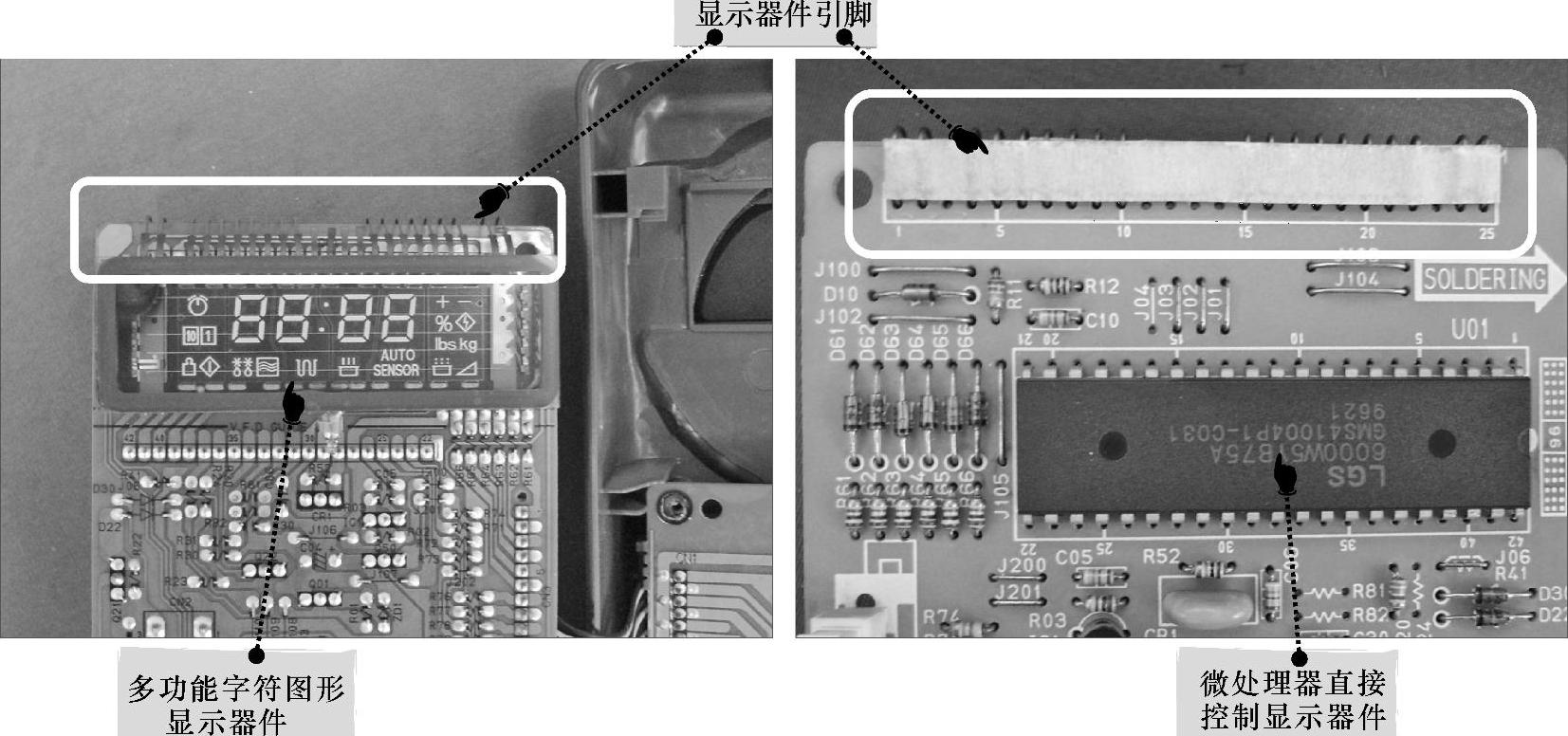

②显示电路：微波炉中的显示电路一般采用多功能字符图形显示器，或数码显示管作为显示器件，可通过主要显示器件找到微波炉的显示电路。其显示电路板如图1-15所示。显示电路直接受微处理器控制，显示微波炉的工作状态、加热时间以及故障信息等。

图1-15 显示电路板
