探究微波炉内部结构

打开微波炉外壳即可看到其内部结构,图1-3所示为典型微波炉的内部结构,可以看到,微波炉内部主要是由操作显示面板、电源线、风扇及风扇电动机组件、照明灯组件、磁控管、温度保护器、高压变压器、底板、转盘电动机、门开关组件等构成的。

(1)微波炉的微波发射装置

微波发射装置主要由磁控管、高压变压器、高压电容器和高压二极管组成,如图1-4所示。交流220V电压经高压变压器、高压电容器和高压二极管后,变为4000V左右的高压送入到磁控管中,使磁控管产生微波信号对食物进行加热。

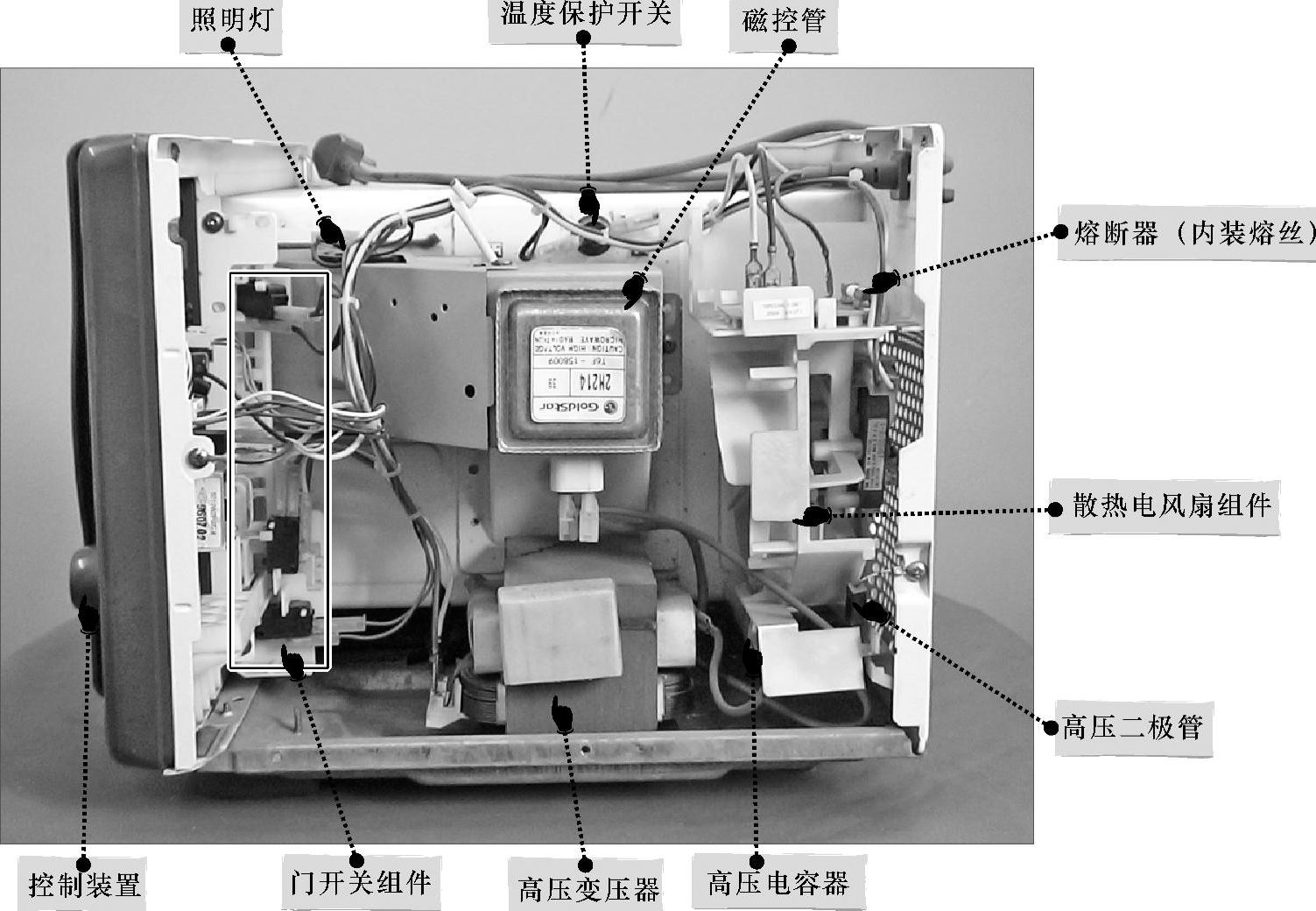

图1-3 微波炉的内部结构

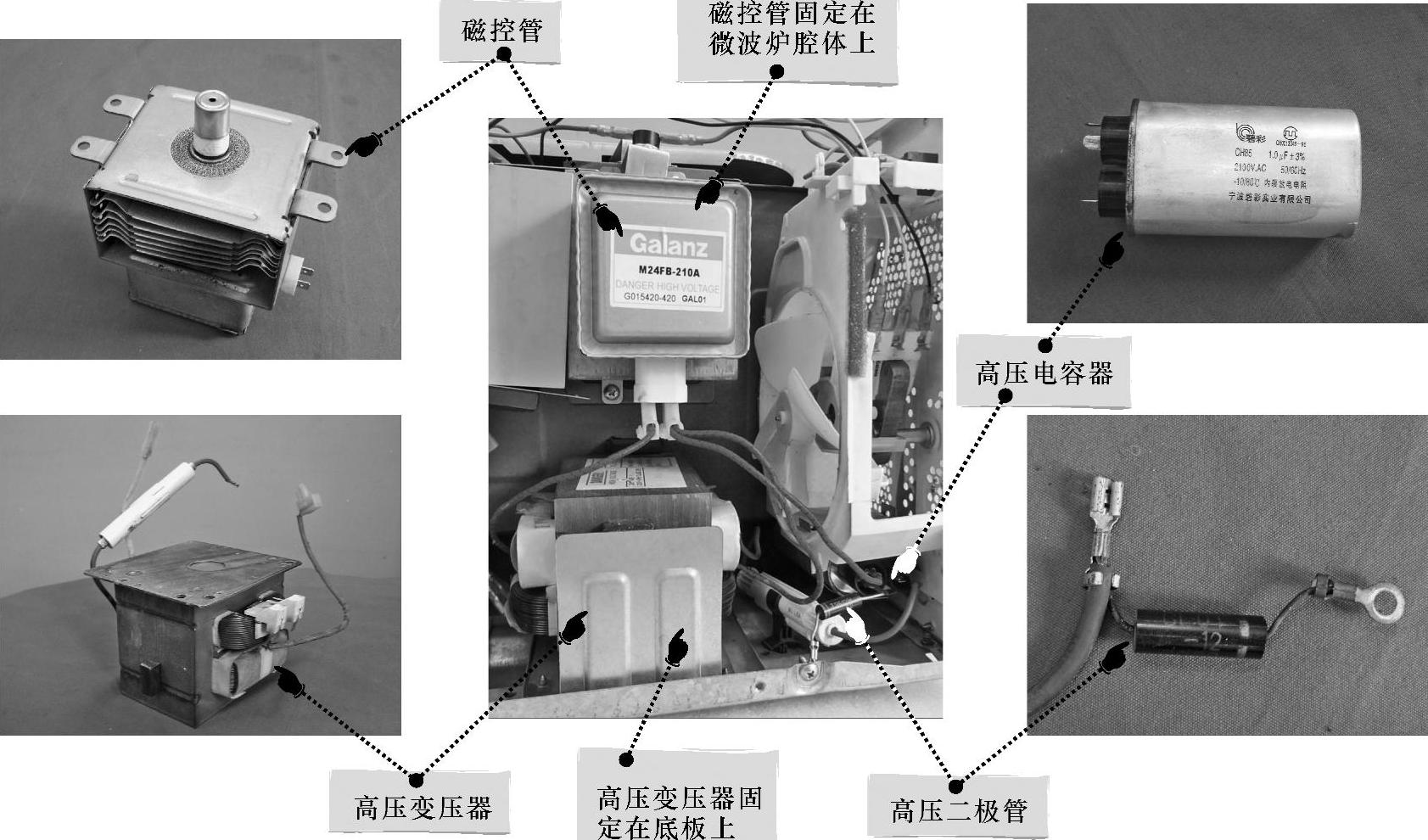

图1-4 微波发射装置

(2)微波炉的烧烤装置

微波炉的烧烤装置主要由石英管和石英管支架组成,如图1-5所示。石英管是烧烤装置的主要器件,其通电后会辐射出大量的热量,对食物进行烧烤。

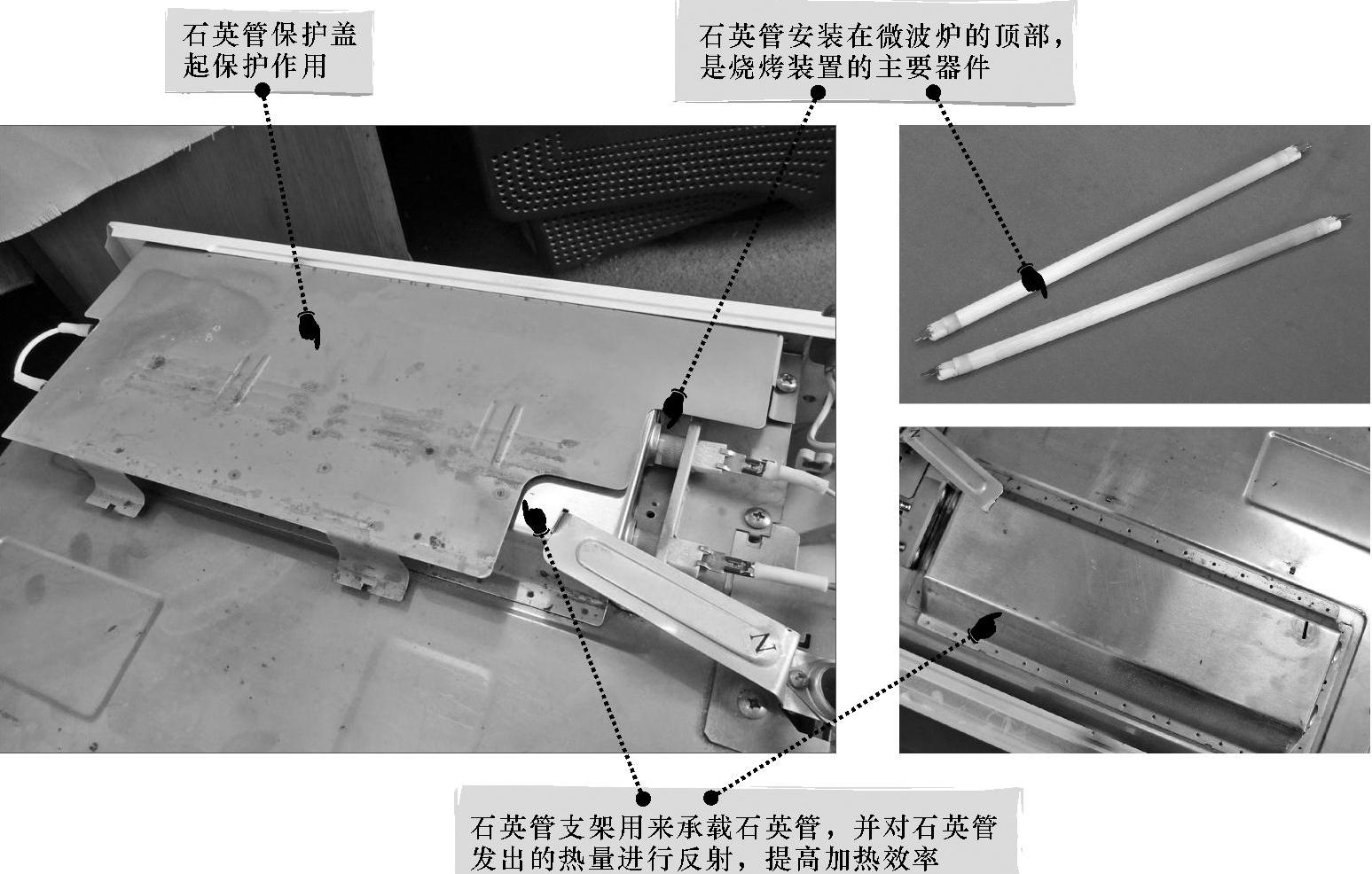

图1-5 微波炉的烧烤装置

(3)微波炉的转盘装置

为了使微波炉内的食物均匀加热,微波炉内通常都会安装有转盘装置,转盘装置主要由转盘电动机、三角驱动轴、滚圈和托盘构成,如图1-6所示。

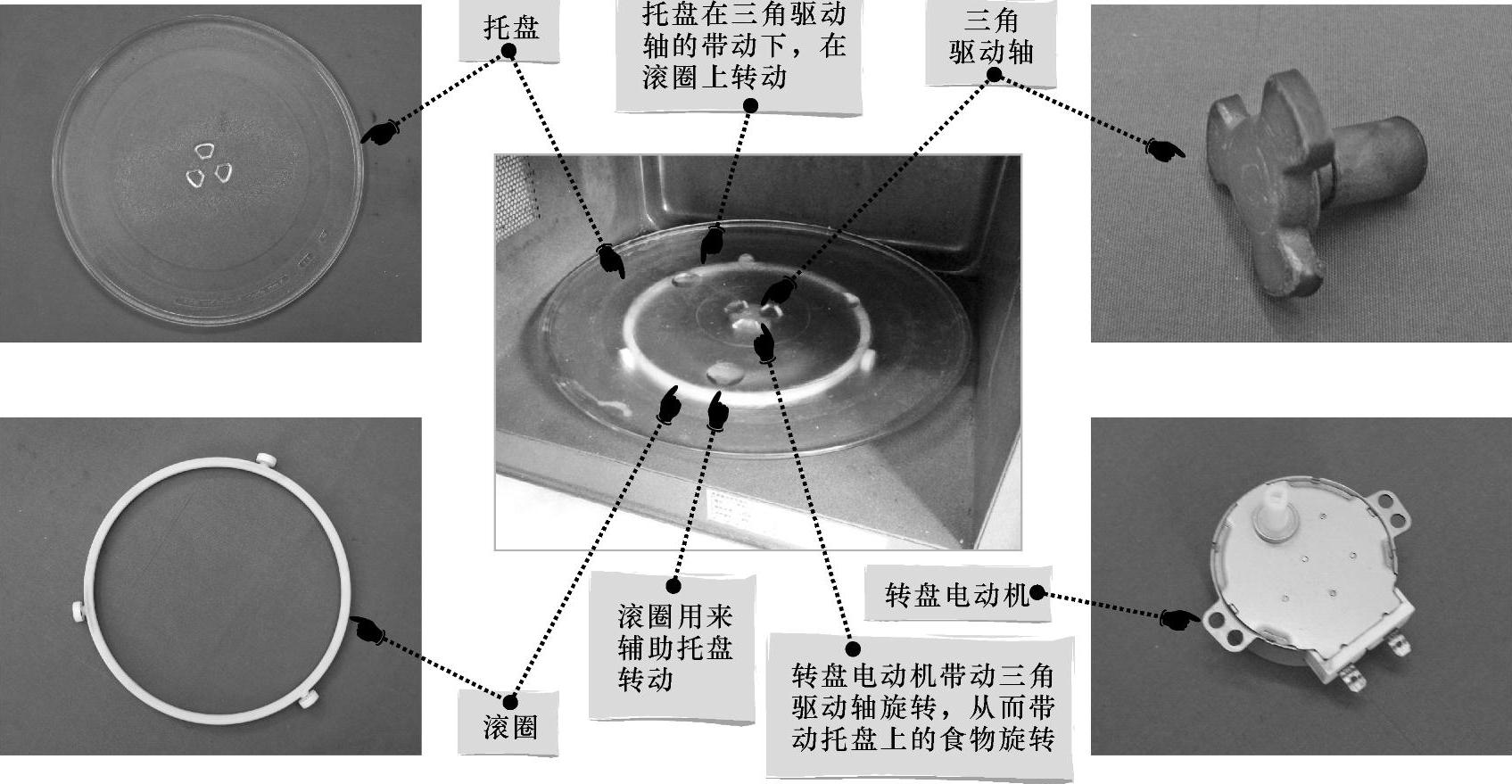

图1-6 微波炉的转盘装置

(4)微波炉的保护装置

微波炉中有多个保护装置,包括对电路进行保护的熔断器、过热保护的温度保护器以及防止微波泄漏的门开关组件,如图1-7所示。


图1-7 微波炉的保护装置

(5)微波炉中的照明和散热装置

照明和散热装置是指微波炉中的照明灯和风扇组件,如图1-8所示。照明灯可对炉腔内进行照射,方便拿取和观察食物。风扇组件通常安装在微波炉的后部,通过加速微波炉内部与外部的空气流通,确保微波炉良好的散热。

(6)微波炉的控制装置

控制装置是微波炉整机工作的控制核心,控制装置根据设定好的程序,对微波炉内各部件进行控制,协调各部分的工作。根据控制原理不同,控制装置可分为机械控制装置和电脑控制装置两种,如图1-9所示。

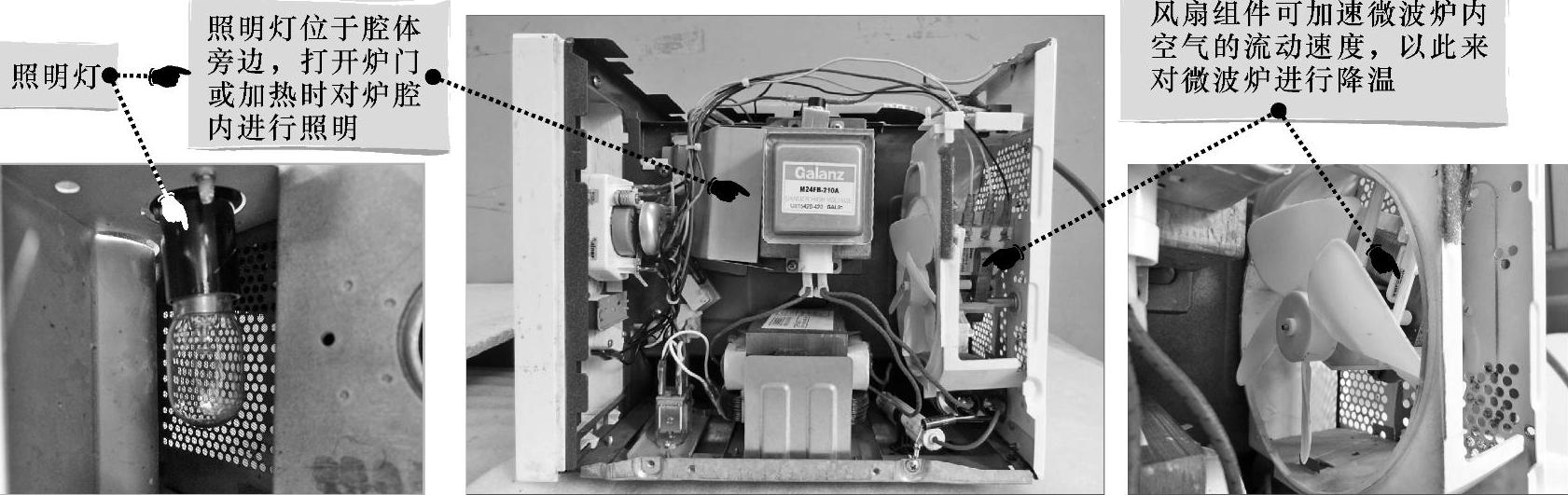

图1-8 微波炉中的照明和散热装置


图1-9 微波炉中的控制装置
