要求将一台电炉的炉温控制在一定的范围。电炉的工作原理如下。
当设定电炉温度后,S7-200 SMART PLC经过PID运算后由模拟量输出模块EM AQ02输出一个电压信号送到控制板,控制板根据电压信号(弱电信号)的大小控制电热丝的加热电压(强电)的大小(甚至断开),温度传感器测量电炉的温度,温度信号经过控制板的处理后输入到模拟量输入模块EM AE04,再送到S7-200 SMART PLC进行PID运算,如此循环。整个系统的硬件配置如图9-1所示。

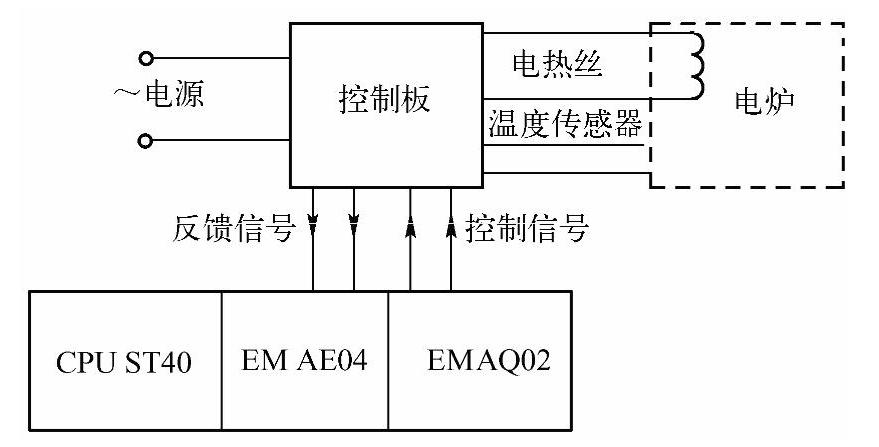

图9-1 硬件配置图
1.主要软硬件配置
1)1套STEP7-Micro/WIN SMART V1.0。
2)1台CPU ST40。
3)1台EM AE04。
4)1台EM AQ02。
5)1根以太网线。
6)1台电炉(含控制板)。
2.主要指令介绍
PID回路(PID)指令,当使能有效时,根据表格(TBL)中的输入和配置信息对引用LOOP执行PID回路计算。PID指令的格式见表9-1。

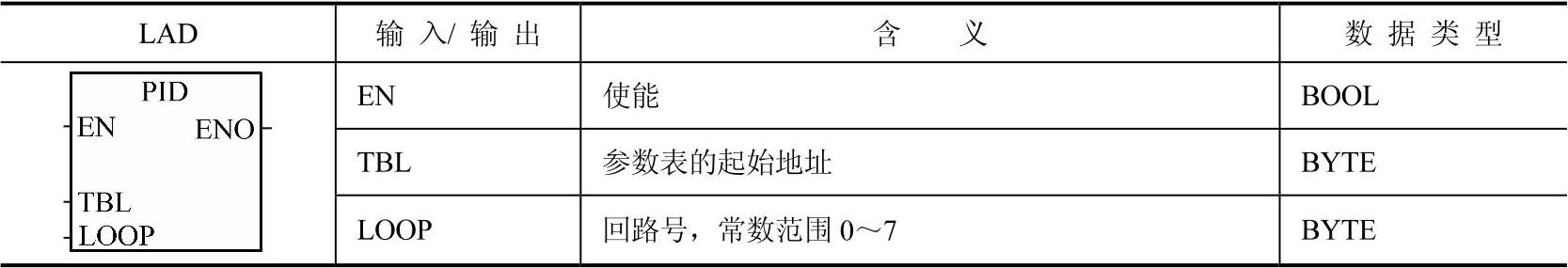

表9-1 PID指令格式
PID指令使用注意事项有以下几方面。
1)程序中最多可以使用8条PID指令,回路号为0~7,不能重复使用。
2)必须保证过程变量和给定值积分项前值和过程变量前值在0.0~1.0之间。
3)如果进行PID计算的数学运算时遇到错误,将设置SM1.1(溢出或非法数值)并终止PID指令的执行。(www.daowen.com)
在工业生产过程中,模拟信号PID(由比例、积分和微分构成的闭合回路)调节是常见的控制方法。运行PID控制指令,S7-200 SMART PLC将根据参数表中输入测量值、控制设定值及PID参数,进行PID运算,求得输出控制值。参数表中有9个参数,共占用36个字节,全部是32位的实数,部分保留给自整定用。PID控制回路的参数表见表9-2。

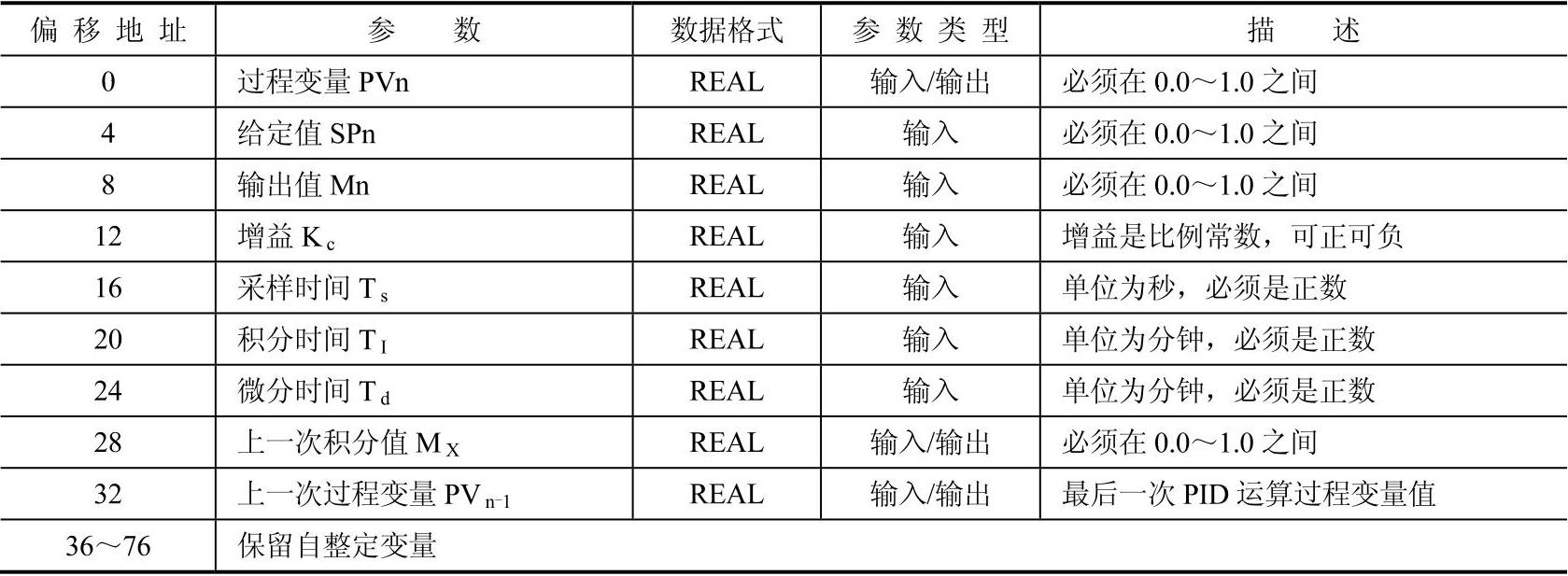

表9-2 PID控制回路参数表
3.编写电炉的温度控制程序
1)编写程序前,先要填写PID指令的参数表,参数见表9-3。

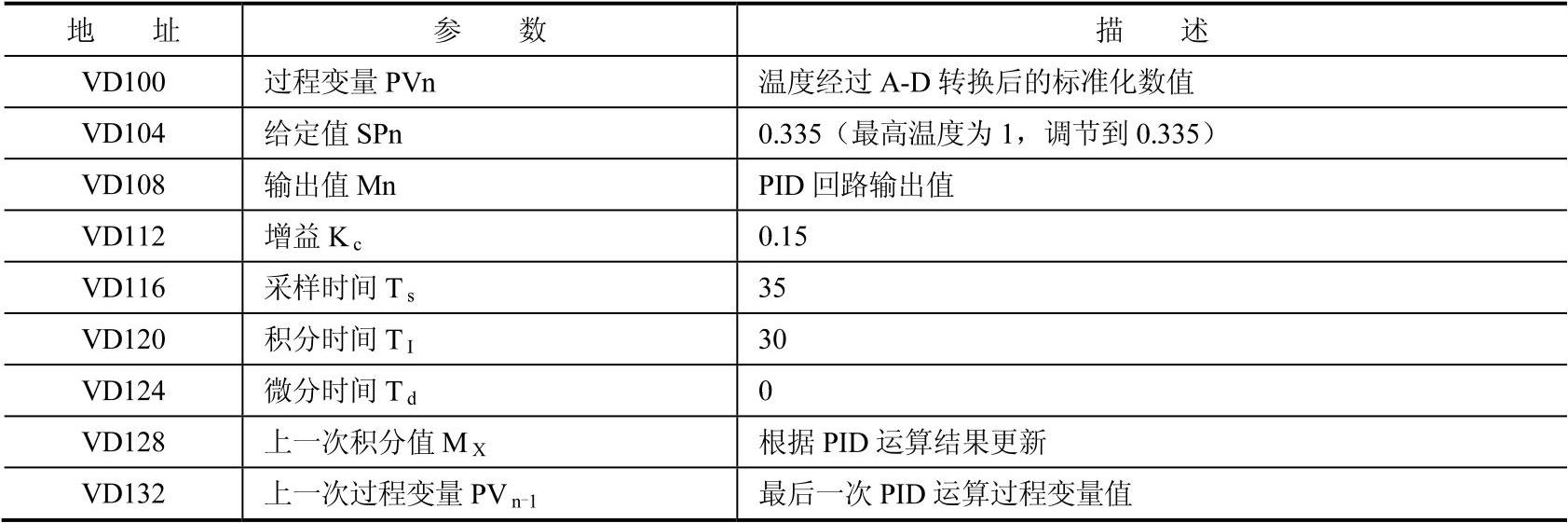

表9-3 电炉温度控制的PID参数表
2)再编写PLC控制程序,程序如图9-2所示。

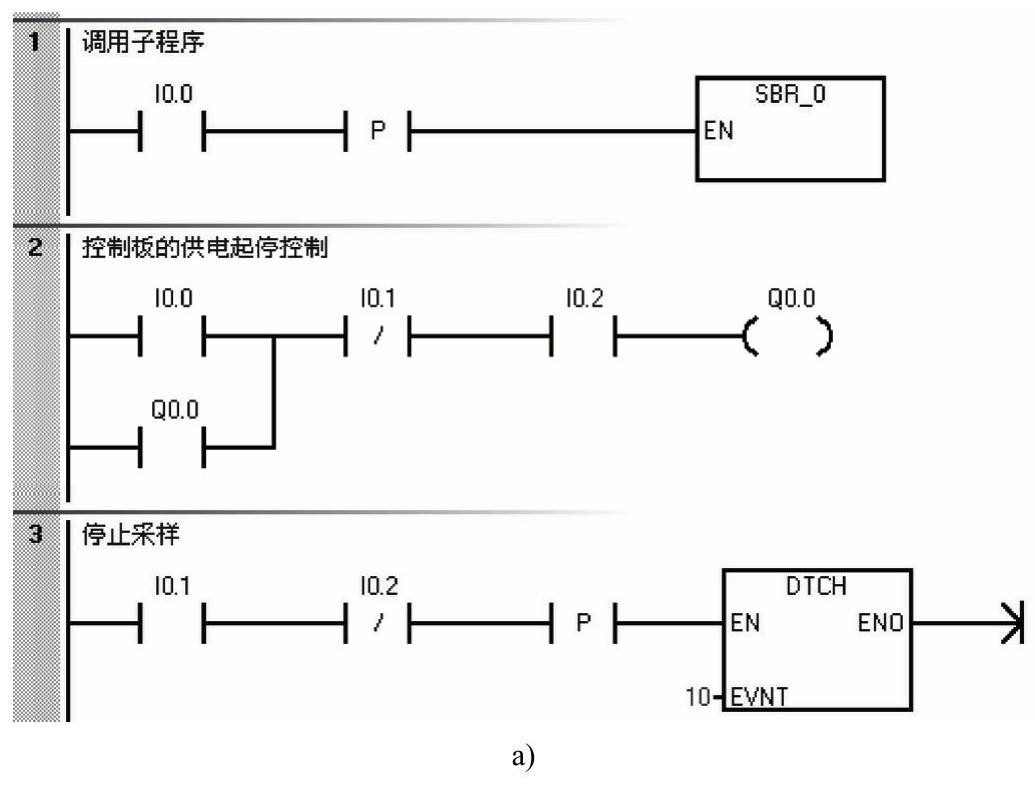

图9-2 电炉PID控制程序
a)主程序

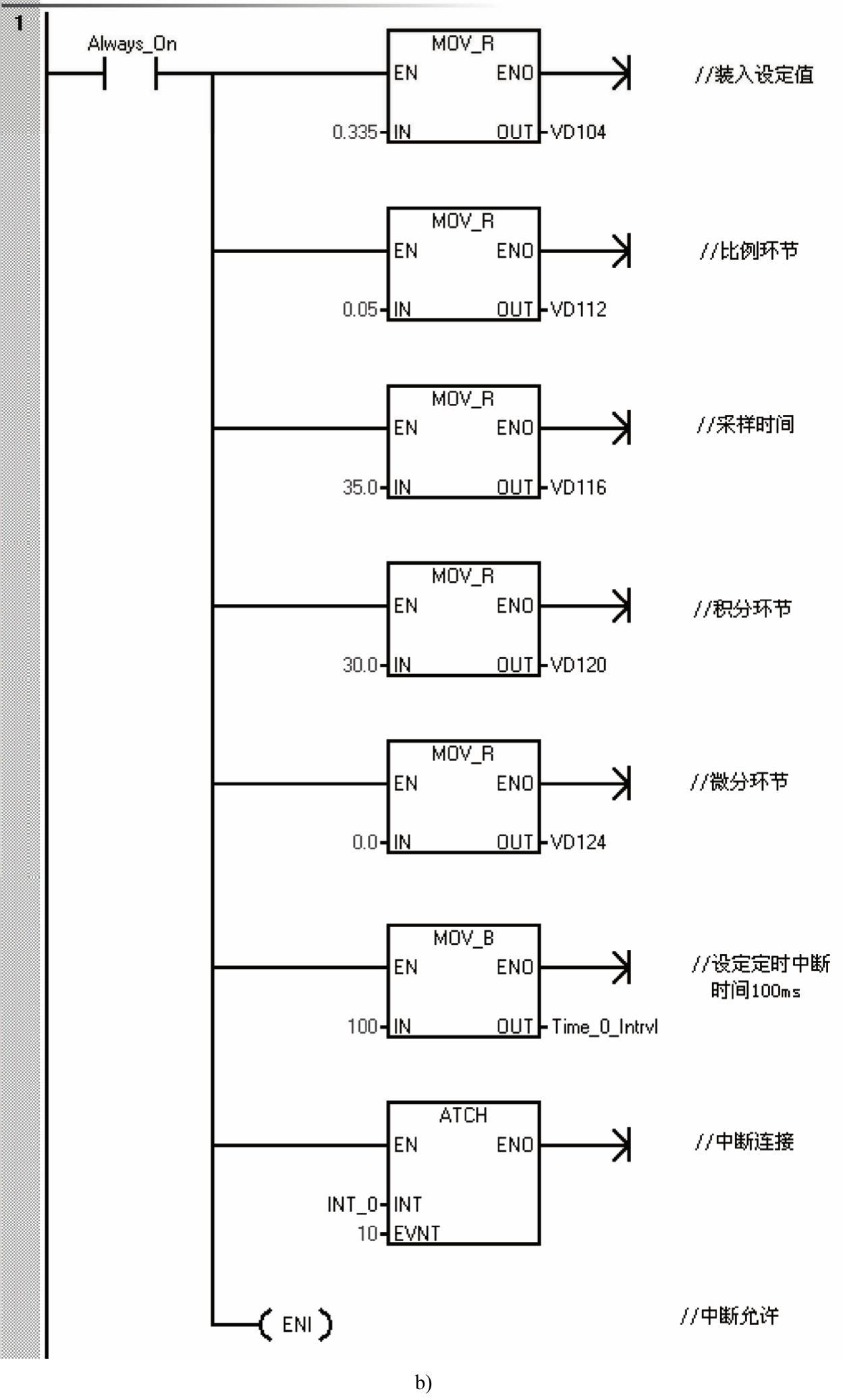

图9-2 电炉PID控制程序(续)
b)主程序

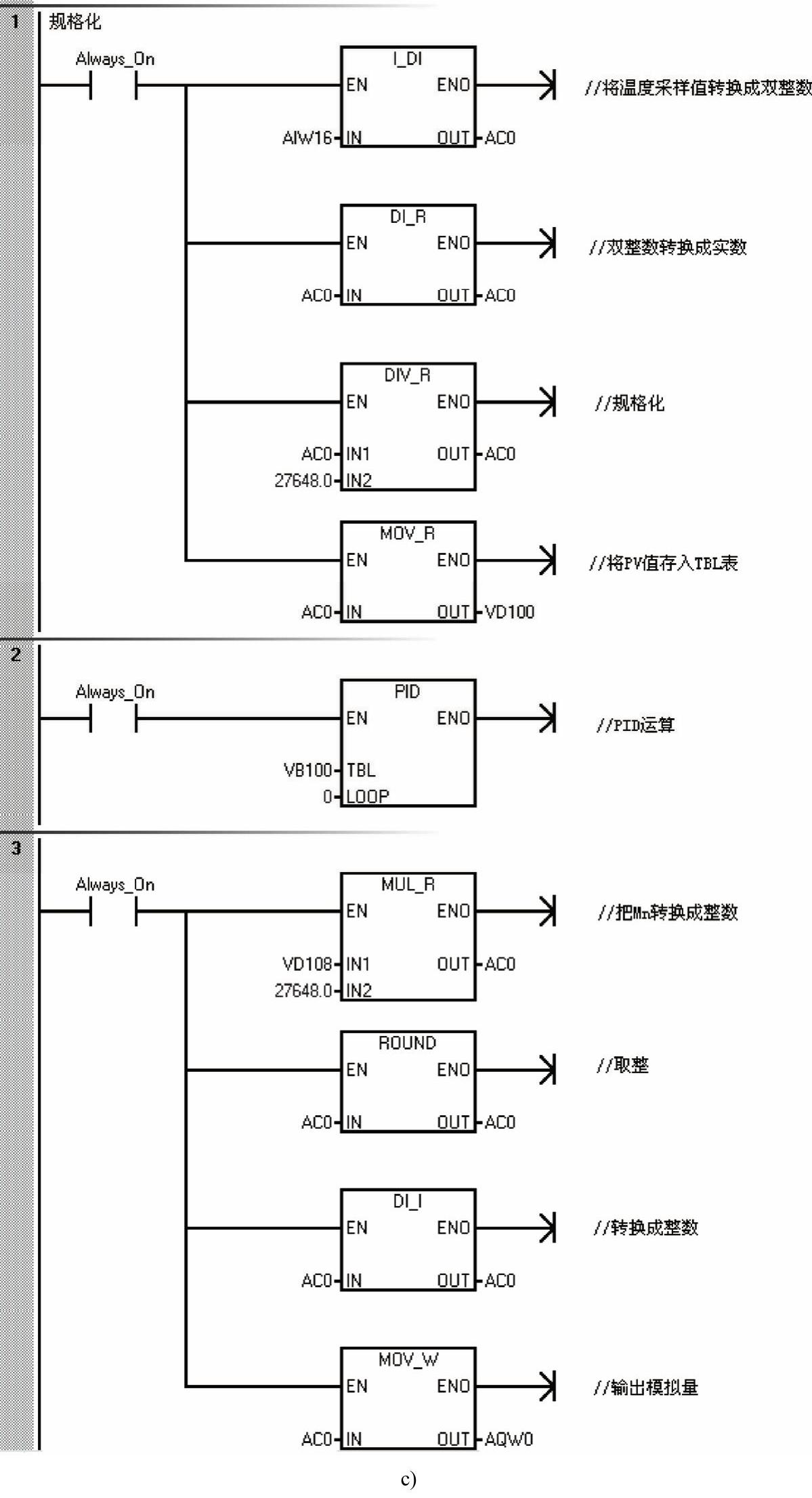

图9-2 电炉PID控制程序(续)
c)中断服务程序
【关键点】编写此程序首先要理解PID的参数表各个参数的含义,其次是要理解数据类型的转换。要将整数转化成实数,必须先将整数转化成双整数,因为S7-200 SMART PLC中没有直接将整数转化成实数的指令。
