数字量多段调速可以设定速度段数量是有限的，不能做到无级调速，而外部模拟量输入可以做到无级调速，也容易实现自动控制，而且模拟量可以是电压信号或者电流信号，使用比较灵活，因此应用较广。以下用两个例子介绍模拟量信号调速。

【例8-7】要对一台变频器进行电压信号模拟量调速，已知电动机的功率为0.06kW，额定转速为1430r/min，额定电压为380V，额定电流为0.35A，额定频率为50Hz。设计电气控制系统，并设定参数。

【解】电气控制系统如图8-20所示，只要调节电位器就可以实现对电动机进行无级调速，参数设定见表8-11。

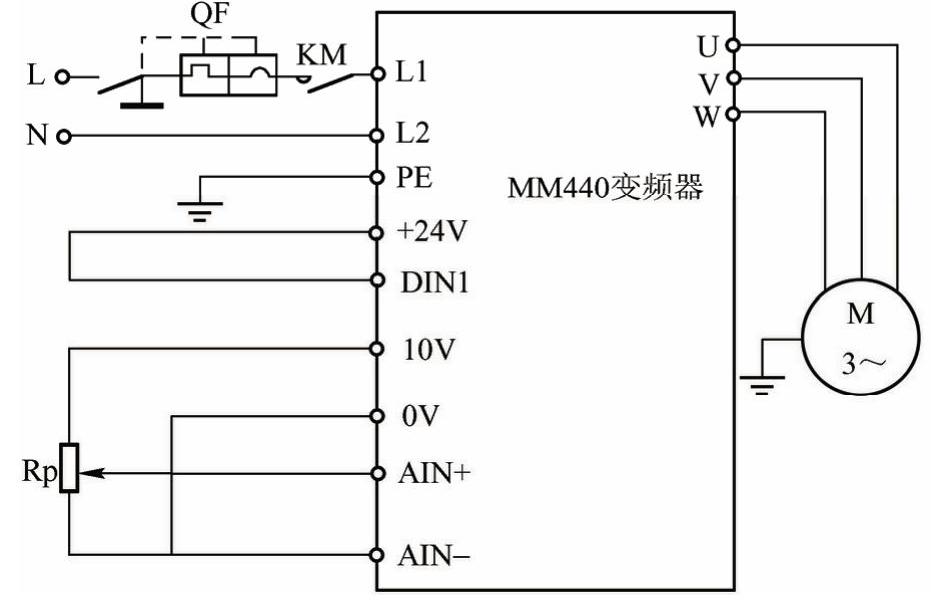

图8-20 电气原理图

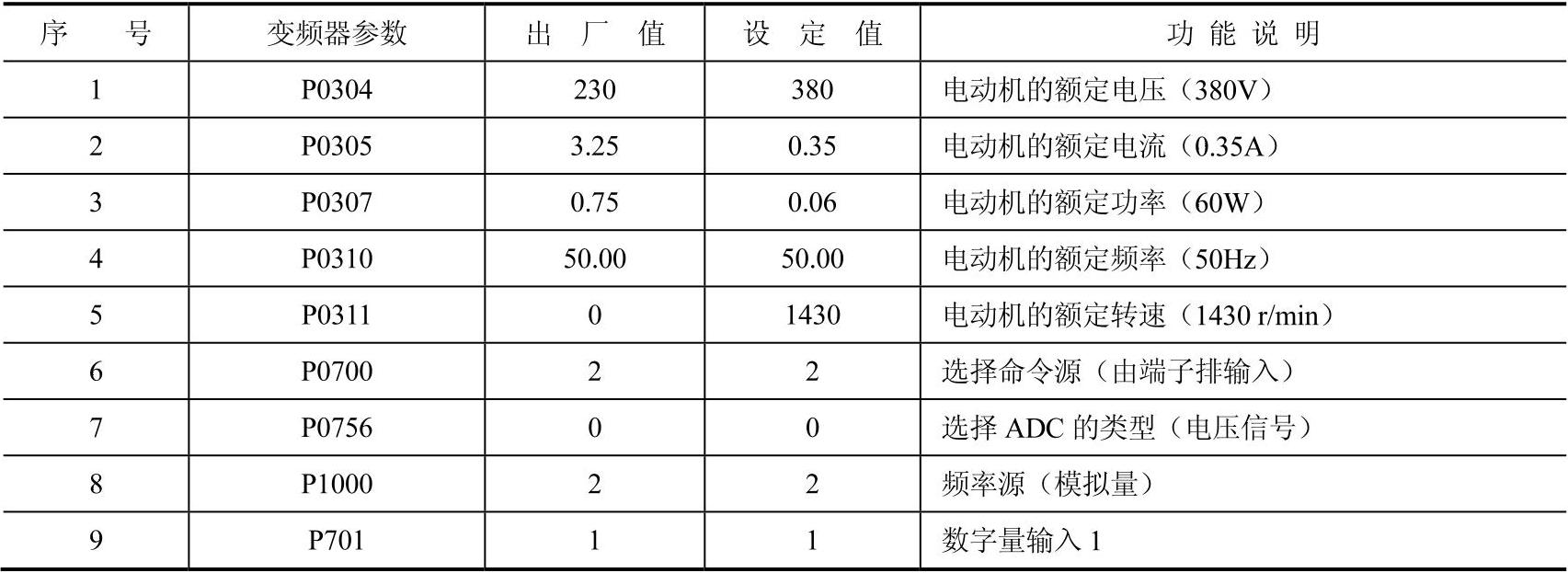

表8-11 变频器参数表

【例8-8】用一台触摸屏、PLC对变频器进行调速，已知电动机的技术参数，功率为0.06kW，额定转速为1430r/min，额定电压为380V，额定电流为0.35A，额定频率为50Hz。

【解】

1.软硬件配置

1）1套STEP7-Micro/WIN SMART V1.0。

2）1台MM440变频器。

3）1台CPU ST40。

4）1台电动机。

5）1根网线。

6）1台EM AQ02。

7）1台HMI。(www.daowen.com)

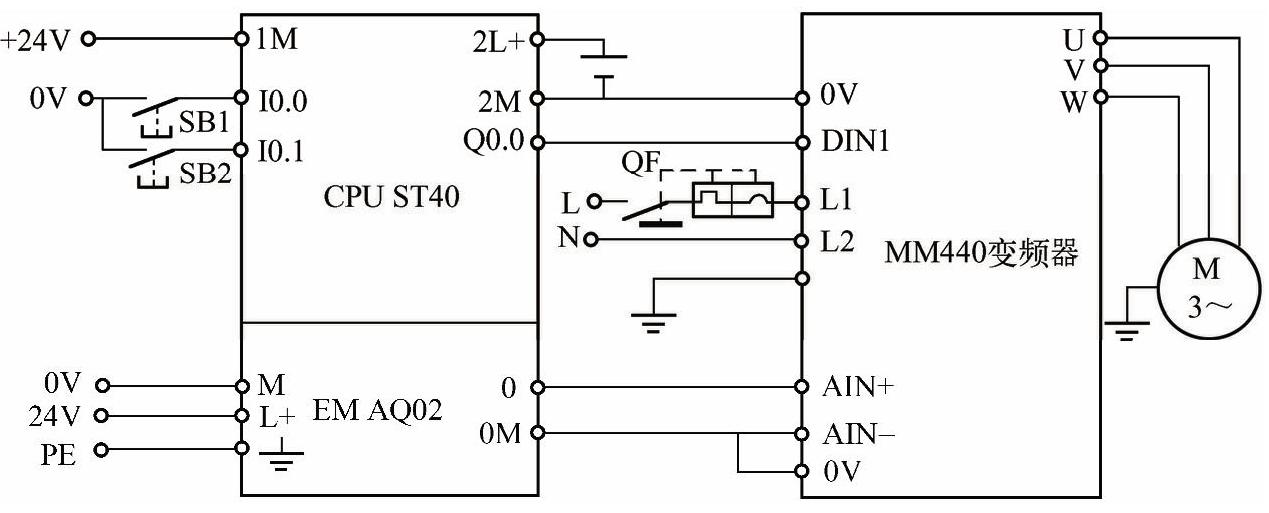

将PLC、变频器、模拟量输出模块EM AQ02和电动机按照如图8-21所示接线。

图8-21 接线图

【关键点】接线时一定要把变频器的0V和AIN-短接，PLC的2M与变频器的0V也要短接，否则不能进行调速。

2.设定变频器的参数

先查询MM440变频器的说明书，再依次在变频器中设定表8-12中的参数。

表8-12 变频器参数表

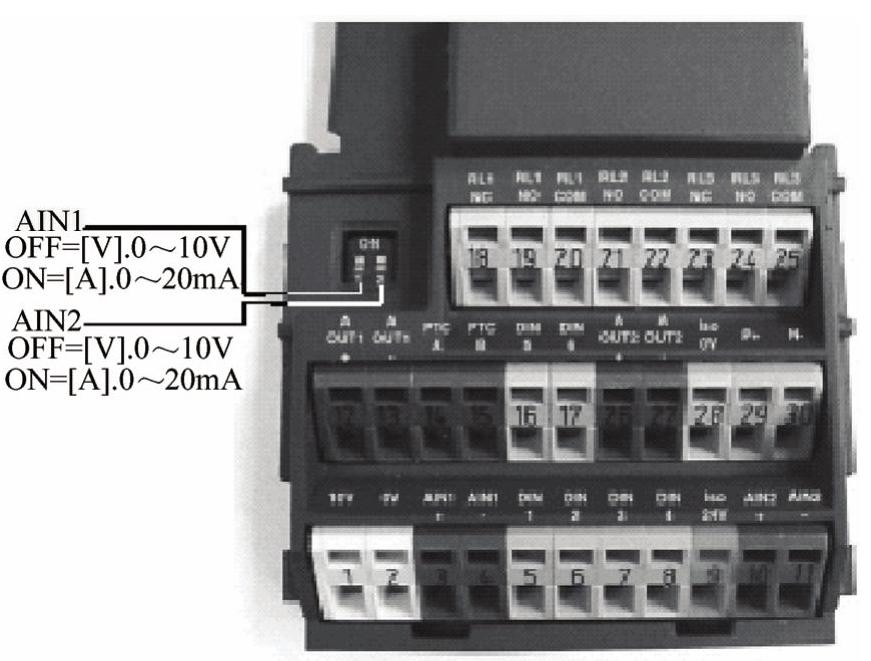

【关键点】P0756设定成1表示电流信号对变频器调速，这是容易忽略的，默认是电压信号；此外还要将I/O控制板上的DIP开关设定为“ON”，如图8-22所示。

图8-22 I/O控制板上的DIP开关设定为“ON”

3.编写程序，并将程序下载到PLC中

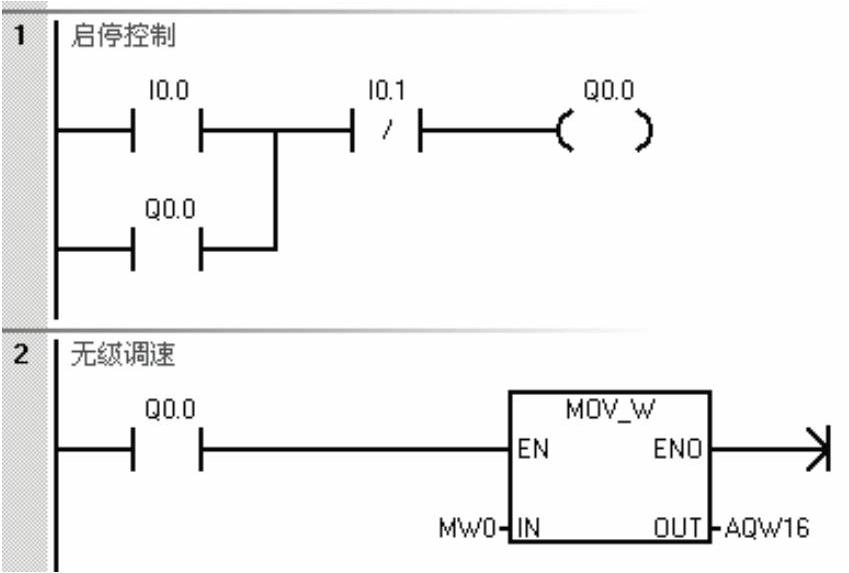

梯形图如图8-23所示。

图8-23 程序
