变频器的种类比较多,以下详细介绍变频器的分类。
1.按变换的环节分类
(1)交-直-交变频器
该变频器是先把工频交流通过整流器变成直流,然后再把直流变换成频率电压可调的交流,又称间接式变频器,是目前广泛应用的通用型变频器。
(2)交-交变频器
该变频器将工频交流直接变换成频率电压可调的交流,又称直接式变频器。主要用于大功率(500kW以上)低速交流传动系统中,目前已经在轧机、鼓风机、破碎机、球磨机和卷扬机等设备中应用。这种变频器既可用于异步电动机的调速控制,也可以用于同步电动机的调速控制。
这两种变频器的比较见表8-3。

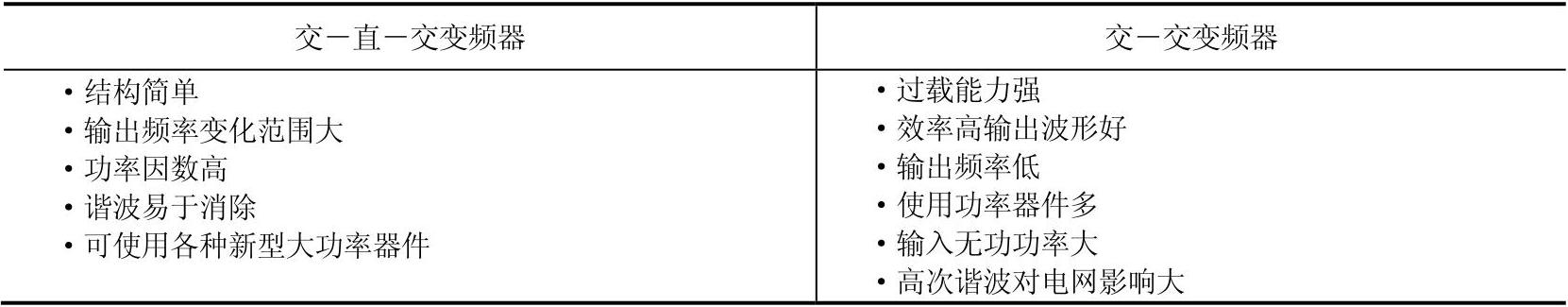

表8-3 交-直-交变频器和交-交变频器的比较
2.按直流电源性质分类
(1)电压型变频器
电压型变频器特点是中间直流环节的储能元件采用大电容,负载的无功功率将由它来缓冲,直流电压比较平稳,直流电源内阻较小,相当于电压源,故称电压型变频器,常选用于负载电压变化较大的场合。这种变压器应用广泛。
(2)电流型变频器
电流型变频器特点是中间直流环节采用大电感作为储能元件,缓冲无功功率,即扼制电流的变化,使电压接近正弦波,由于该直流内阻较大,故称电流源型变频器。电流型变频器的特点是能扼制负载电流频繁而急剧的变化。常用于负载电流变化较大的场合。
3.按照用途分类
可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。此外,变频器还可以按输出电压调节方式分类,按控制方式分类,按主开关元器件分类,按输入电压高低分类。
4.按变频器调压方法
1)PAM变频器是一种通过改变电压源Ud或电流源Id的幅值进行输出控制的。这种变频器已很少使用了。
2)PWM变频器是在变频器输出波形的每半个周期分割成许多脉冲,通过调节脉冲宽度和脉冲周期之间的“占空比”调节平均电压,其等值电压为正弦波,波形较平滑。(www.daowen.com)
5.按控制方式分
1)V/F控制变频器(VVVF控制)。V/F控制就是保证输出电压跟频率成正比的控制。低端变频器都采用这种控制原理。
2)SF控制变频器(转差频率控制)。转差频率控制就是通过控制转差频率来控制转矩和电流,是高精度的闭环控制,但通用性差,一般用于车辆控制。与V/F控制相比,其加减速特性和限制过电流的能力得到提高。另外,它有速度调节器,利用速度反馈构成闭环控制,速度的静态误差小。然而要达到自动控制系统稳态控制,还有一定差距,达不到良好的动态性能。
3)VC控制变频器(Vectory Control,矢量控制)。矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量,根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制,从而达到控制异步电动机转矩的目的。一般用在高精度要求的场合。
4)直接转矩控制。简单地说就是将交流电动机等效为直流电动机进行控制。
6.按国际区域分类
1)国产变频器品牌:安邦信、汇川、浙江三科、欧瑞传动、森兰、英威腾、蓝海华腾、迈凯诺、伟创、易泰帝等,目前国产的品牌已经超过200家。
2)欧美变频器品牌:西门子、科比、伦茨、施耐德、ABB、丹佛斯、罗克韦尔、VACON、AB、西威等。
3)日本变频器品牌:富士、三菱、安川、三垦、日立、欧姆龙、松下电器、松下电工、东芝、明电舍等。
4)港台变频器品牌:台达、普传、台安、东元、美高等。
5)韩国变频器品牌:LG、现代、三星等。
7.按电压等级分类
1)高压变频器:3kV、6kV、10kV。
2)中压变频器:660V、1140V。
3)低压变频器:220V、380V。
8.按电压性质分类
1)交流变频器:AC-DC-AC(交-直-交)、AC-AC(交-交)。
2)直流变频器:DC-AC(直-交)。
