S7-200 SMART PLC与S7-1200 PLC之间的Modbus通信，S7-200 SMART PLC的程序编写的方法与前述的Modbus通信的编程方法相似。与STEP7-Micro/WIN SMART V1.0一样，S7-1200 PLC的编译软件STEP7 Basic V11中也有Modbus库，使用方法也有类似之处，以下用一个例子介绍S7-200 SMART PLC与S7-1200 PLC之间的Modbus通信。

【例6-10】有一台S7-1200 PLC为Modbus主站，另有一台CPU 226CN为从站，要将主站上的两个字（WORD），传送到从站VW0和VW1中，请编写相关程序。

【解】

1.主要软硬件配置

1）1套STEP7-Micro/WIN SMART V1.0和1套STEP7 Basic V11。

2）1根一根网线。

3）1台CPU ST40。

4）1台CPU 1214C。

5）1台CM 1241（RS-485）。

6）1根PROFIBUS网络电缆（含两个网络总线连接器）。

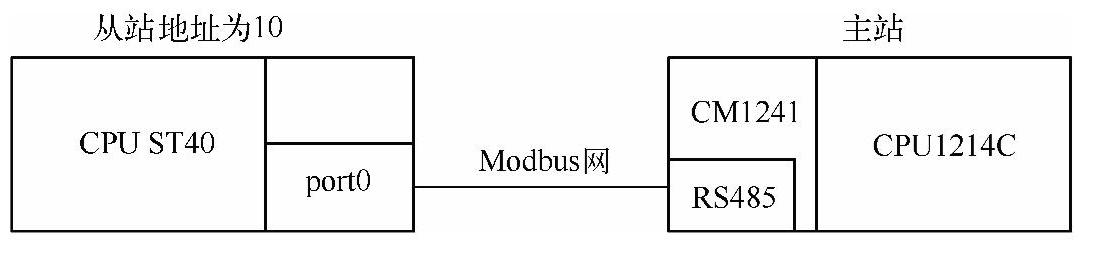

Modbus现场总线硬件配置如图6-73所示。

【关键点】S7-1200只有一个通信口，即PROFINET口，因此要进行Modbus通信就必须配置RS-485模块（如CM1241 RS-485）或者RS-232模块（如CM1241 RS-232），这两个模块都由CPU供电，不需要外接供电电源。

图6-73 Modbus现场总线硬件配置图

2.S7-1200的硬件组态

（1）创建新项目

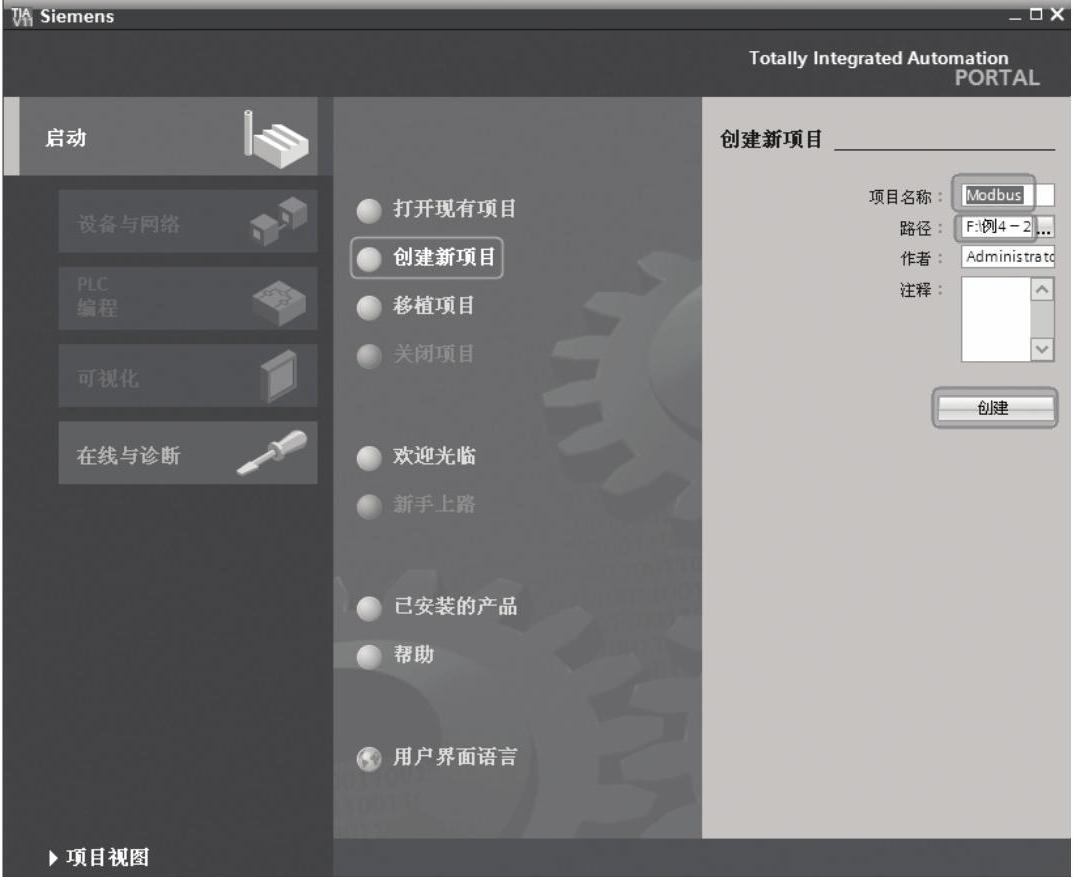

首先打开STEP7 Basic V11软件，选中“创建新项目”，再在“项目名称”中输入读者希望的名称，本例为“Modbus”，注意工程名称和保存路径最好都是英文，最后单击“创建”按钮，如图6-74所示。

图6-74 创建新工程

（2）硬件组态

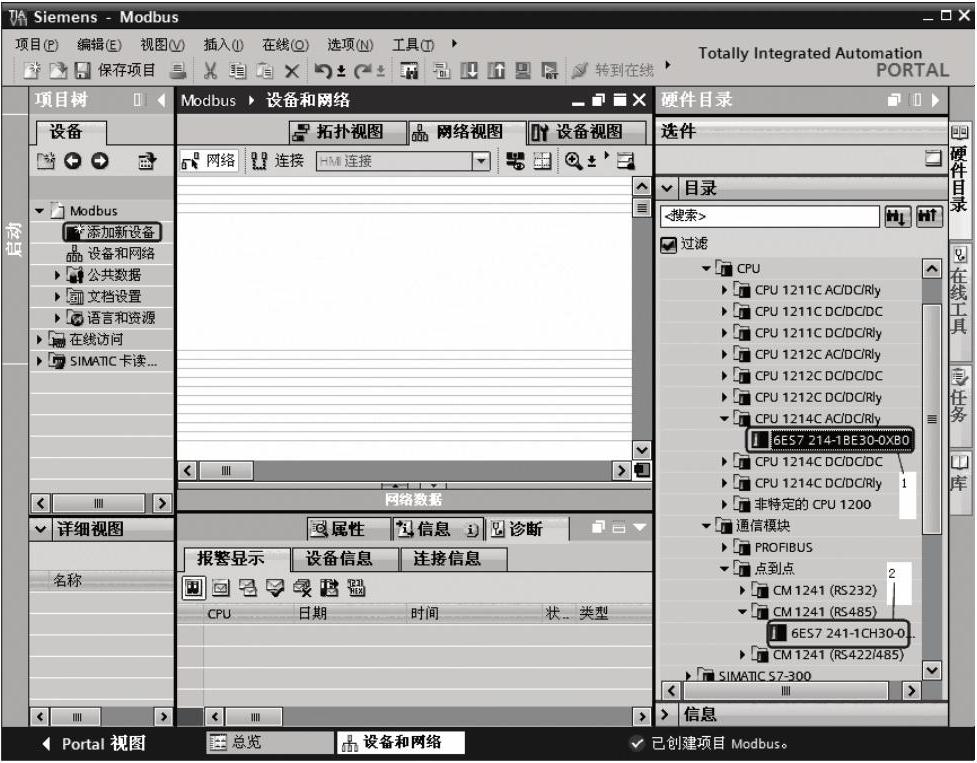

熟悉S7-200 PLC的读者都知道，S7-200 PLC是不需要硬件组态的，但S7-1200 PLC需要硬件组态，哪怕只用一台CPU也是如此。先选中“添加新设备”，再双击将要组态的CPU（图中的1处），接着选中101槽位，双击要组态的模块（图中的2处），如图6-75所示。

（3）保存硬件组态

保存硬件组态即完成。

3.相关指令介绍(www.daowen.com)

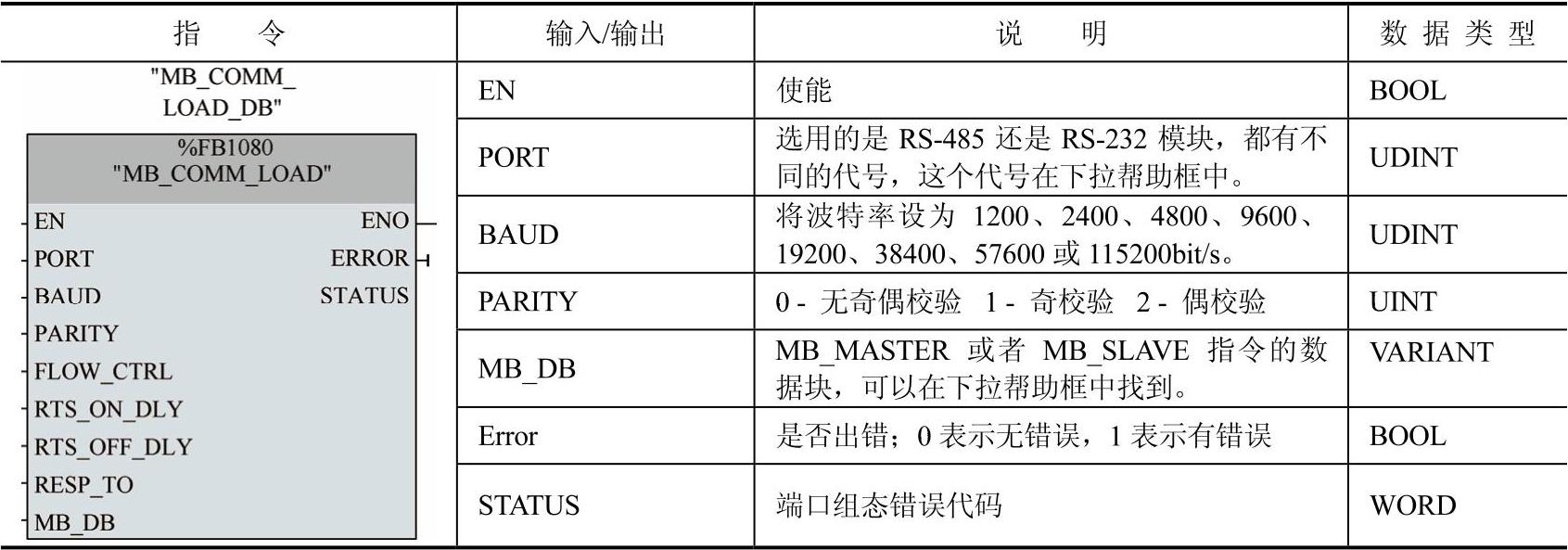

MB_COMM_LOAD指令的功能是将CM1241模块（RS-485或者RS-232）的端口配置成Modbus通信协议的RTU模式。此指令只在程序运行时执行一次。其主要输入/输出参数见表6-16。

图6-75 硬件组态

表6-16 MB_COMM_LOAD指令的参数表

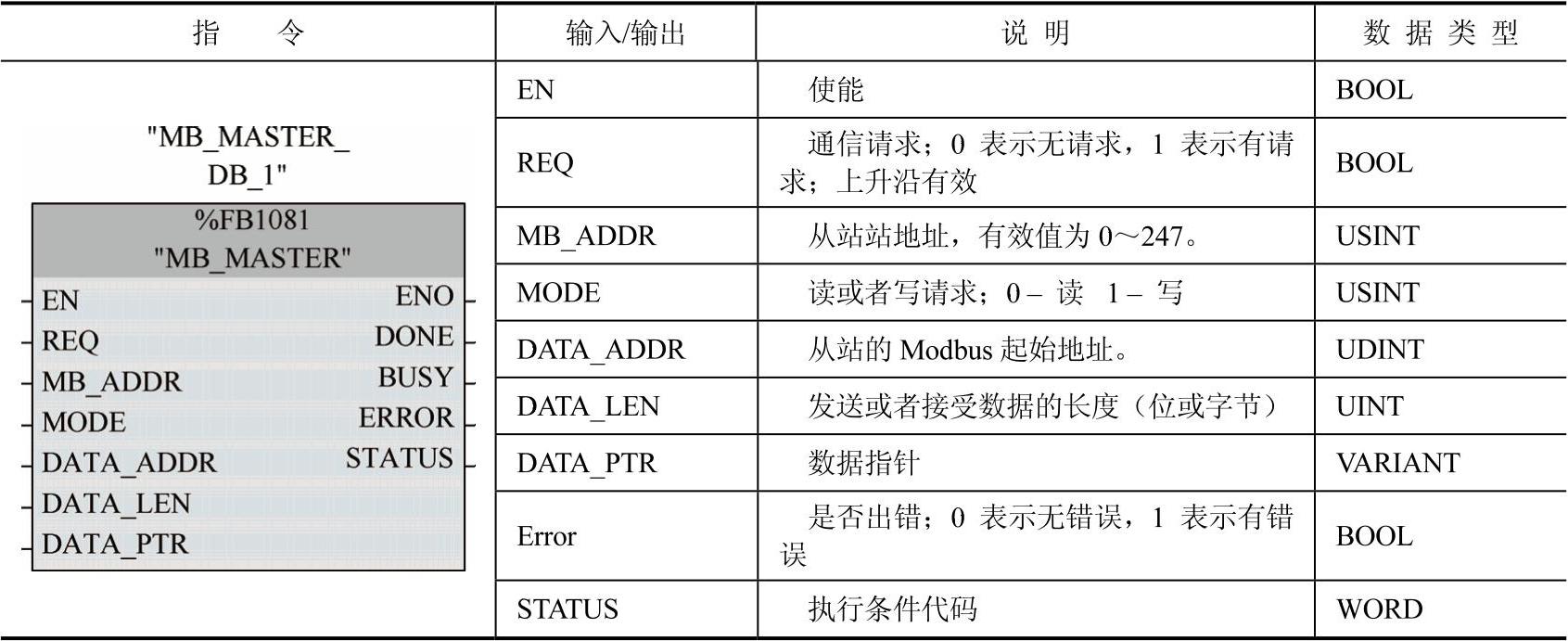

MB_MASTER指令的功能是将主站上的CM1241模块（RS-485或者RS-232）的通信口建立与一个或者多个从站的通信。其各主要输入/输出参数见表6-17。

表6-17 MB_MASTER指令的参数表

4.编写程序

（1）编写主站的程序

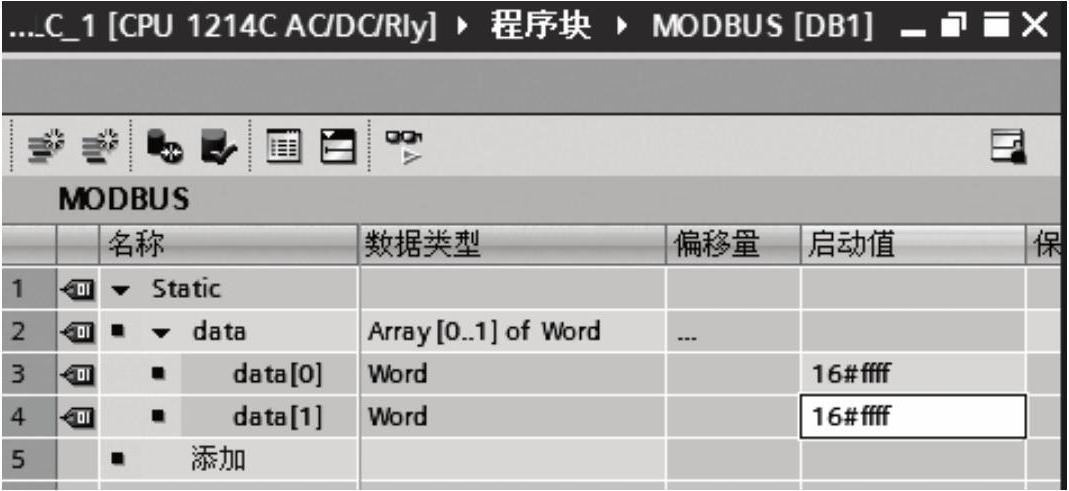

1）首先建立数据块Modbus，并在数据块Modbus中创建数组data，数组的数据类型为字。其中data[0]和data[1]的初始值为16＃ffff，如图6-76所示。

图6-76 数据块Modbus中的数组data

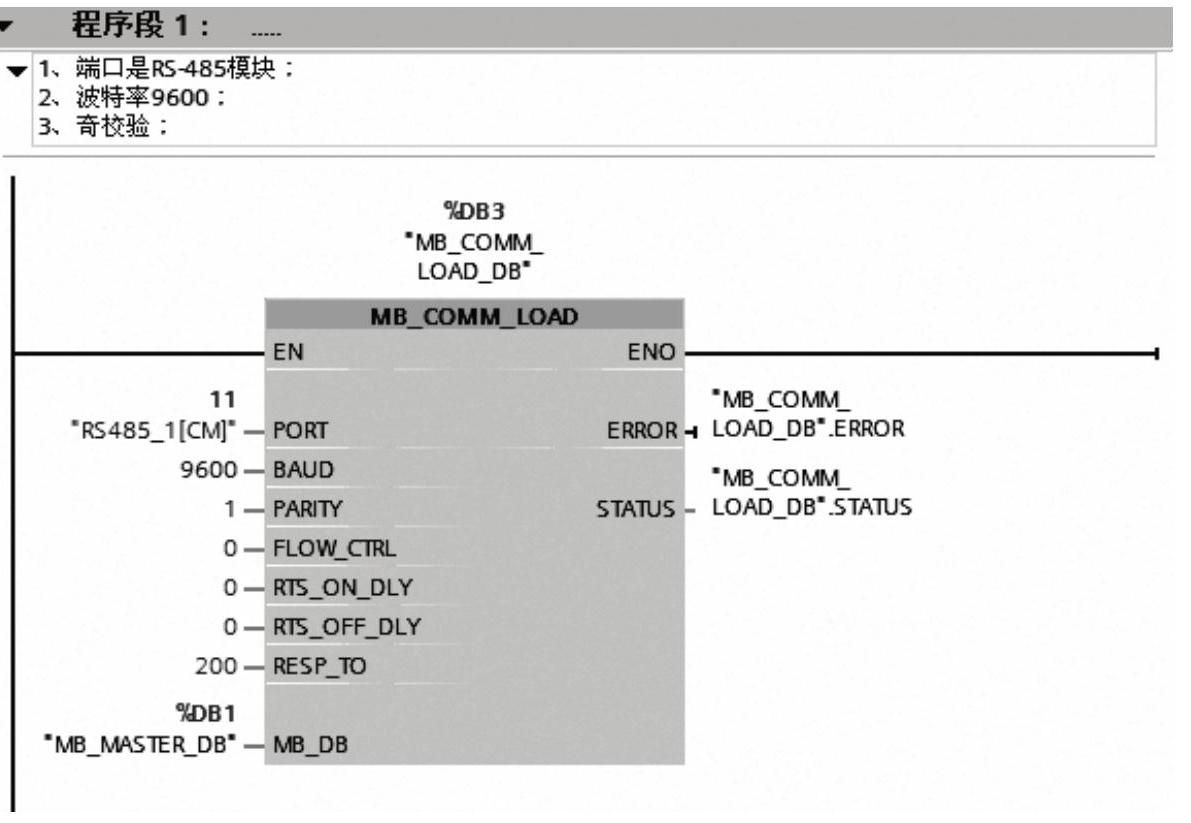

2）在OB100组织块中编写初始化程序，此程序只在启动时运行一次，如图6-77所示。此程序如果编写在OB1组织块中，则应在EN前加一个首次运行扫描触点。

图6-77 OB100组织块中的始化程序

3）在OB1组织块中编写主程序，如图6-78所示。此程序的REQ要有上升沿才有效，因此，当M10.1（M10.1是5Hz的方波，设置方法请参考说明书）的上升沿时，主站将数据块“Modbus”中的数组data的两个字发送到从站10中去。具体发送到从站10的V存储区哪个位置要由从站程序决定。

（2）编写从站的程序

从站的程序如图6-79所示。从站每次接收2个字节，即一个字，存放在VW0中。编程时取用即可。

图6-78 OB1组织块中的程序

图6-79 从站程序
