1.Modbus协议简介

Modbus协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其他设备之间可以通信。它已经成为一种通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。

此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。它描述了控制器请求访问其他设备的过程，如回应来自其他设备的请求，以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

当在一个Modbus网络上通信时，此协议决定了每个控制器需要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用Modbus协议发出。在其他网络上，包含了Modbus协议的消息转换，在此网络上使用的帧或包结构。这种转换也扩展了根据具体的网络解决地址、路由路径及错误校验的方法。

2.Modbus通信协议库

STEP7-Micro/WIN SMART指令库包括专门为Modbus通信设计的预先定义的子程序和中断服务程序，使得与Modbus设备的通信变得更简单。通过Modbus协议指令，可以将S7-200 SMART组态为Modbus主站或从站设备。可以在STEP7-Micro/WIN SMART指令树的库文件夹中找到这些指令。当在程序中输入一个Modbus指令时，则程序自动将一个或多个相关的子程序添加到项目中。指令库在安装程序时自动安装，这点不同于S7-200的软件，S7-200的软件需要另外购置指令库并单独安装。

3.Modbus的地址

Modbus地址通常是包含数据类型和偏移量的5个字符值。第一个字符确定数据类型，后面四个字符选择数据类型内的正确数值。

（1）主站寻址

Modbus主站指令可将地址映射到正确功能，然后发送至从站设备。Modbus主站指令支持下列Modbus地址：

00001～09999是离散输出（线圈）。

10001～19999是离散输入（触点）。

30001～39999是输入寄存器（通常是模拟量输入）。(www.daowen.com)

40001～49999是保持寄存器。

所有Modbus地址都是基于1，即从地址1开始第一个数据值。有效地址范围取决于从站设备。不同的从站设备将支持不同的数据类型和地址范围。

（2）从站寻址

Modbus主站设备将地址映射到正确功能。Modbus从站指令支持以下地址：

00001～00256是映射到Q0.0～Q31.7的离散量输出。

10001～10256是映射到I0.0～I31.7的离散量输入。

30001～30056是映射到AIW0～AIW110的模拟量输入寄存器。

40001～49999和40000～465535是映射到V存储器的保持寄存器。

所有Modbus地址都是从1开始编号的。表6-11所示为Modbus地址与S7-200 SMART地址的对应关系。

Modbus从站协议允许对Modbus主站可访问的输入、输出、模拟输入和保持寄存器（V区）的数量进行限定。例如，若HoldStart是VB0，那么Modbus地址40001对应S7-200 SMART地址的VB0。

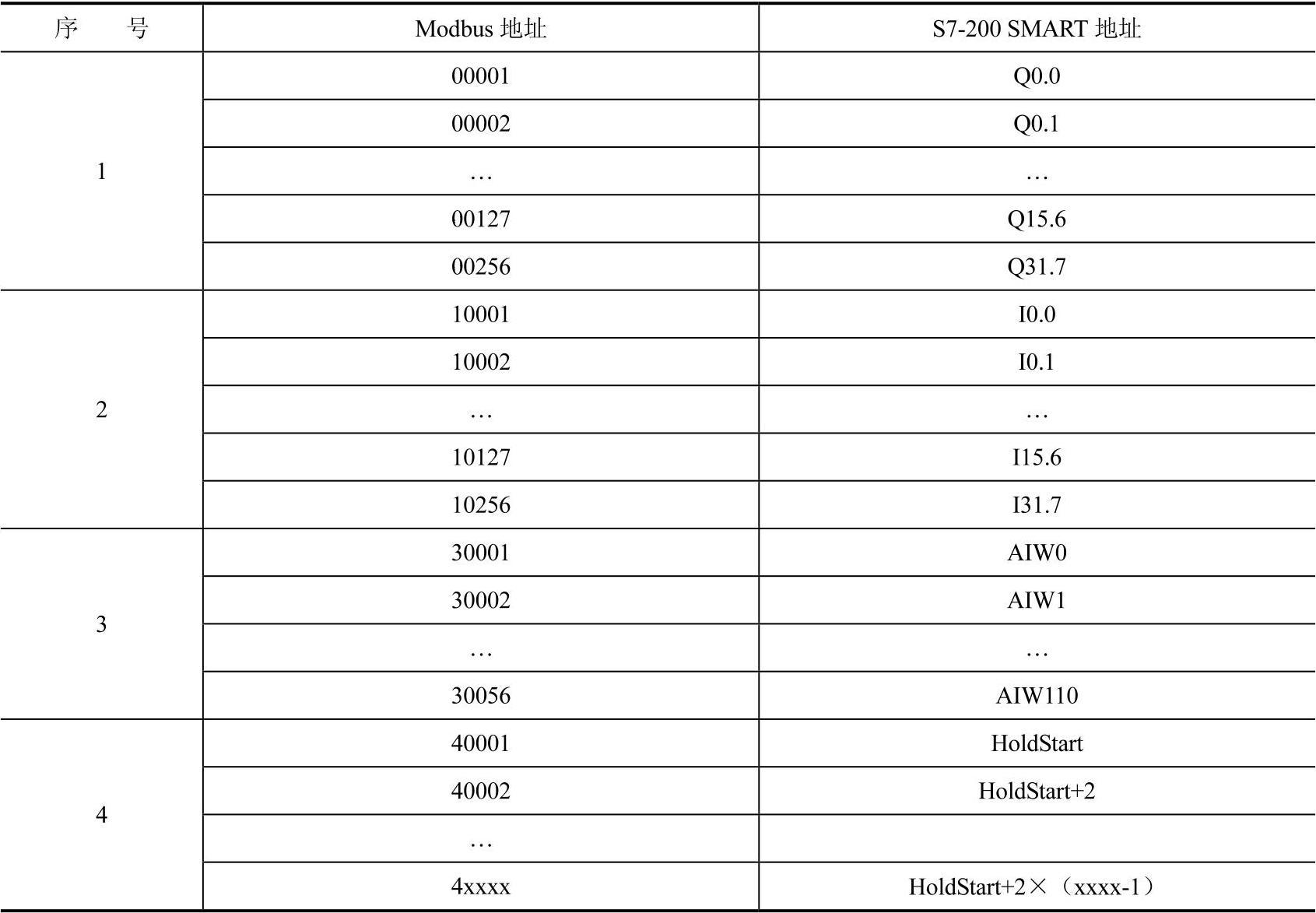

表6-11 Modbus地址与S7-200 SMART地址的对应关系
