S7-200 SMART PLC自身带以太网接口（PN口），西门子的部分HMI也有以太网口，但西门子的大部分带以太网口的HMI价格都比较高，虽然可以与S7-200 SMART系列PLC建立通信，但很显然高端HMI与低端的S7-200 SMART相配是不合理的。为此，西门子公司设计了低端的SMART LINE系列HMI，其中SMART 700 IE和SMART 1000 IE触摸屏自带以太网接口，可以很方便与S7-200 SMART PLC进行以太网通信。以下用一个例子来介绍通信的实现步骤。

1.通信举例

【例6-7】有一台设备上面配有1台CPU ST40和1台SMART 700 IE触摸屏，请建立两者之间的通信。

【解】首先计算机中要安装WinCC Flexible 2008 SP4，因为低版本的WinCC Flexible要安装SMART 700 IE触摸屏的升级包。具体步骤有以下几步。

（1）创建一个项目

打开软件WinCC Flexible 2008 SP4，弹出如图6-57所示的界面，单击“创建一个空项目”选项，弹出如图6-57所示的界面。

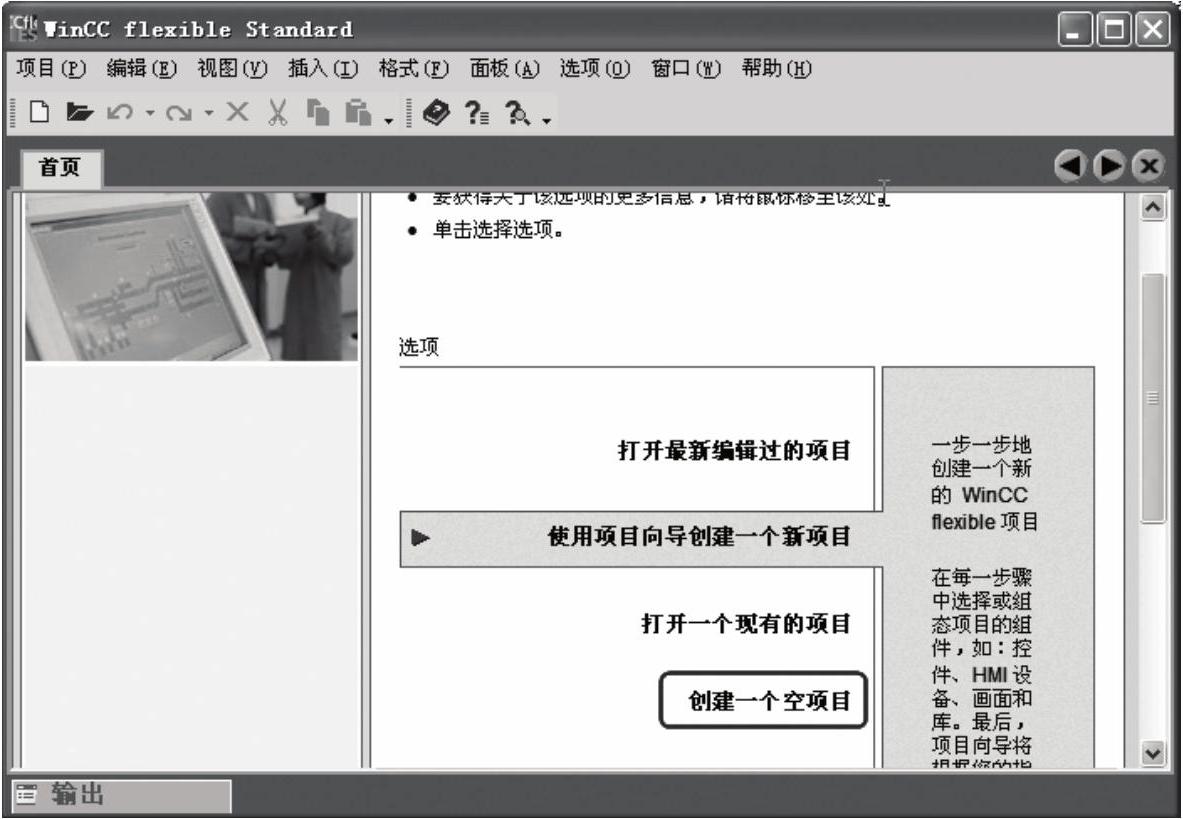

图6-57 创建一个空项目

（2）选择设备

选择触摸屏的具体型号，如图6-58所示，选择“SMART 700 IE”，再单击“确定”按钮。

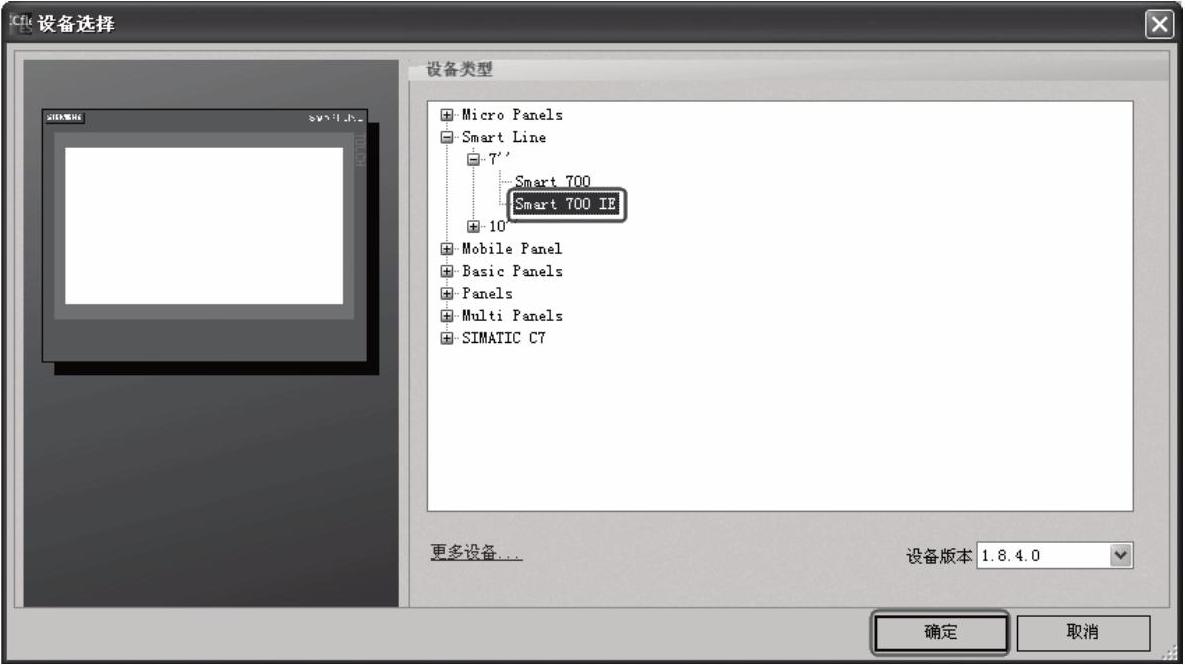

图6-58 选择设备

3）新建连接

建立HMI与PLC的连接。展开项目树，双击“连接”选项，如图6-59所示，弹出如图6-60所示。先单击“1”处的空白，弹出“连接_1”，再选择“2”处的“SIMATIC S7200 Smart”（即驱动程序），在“3”处，选择“以太网”连接方式，“4”处的IP地址“192.168.2.88”是HMI的IP地址，这个IP地址必须在HMI中设置，这点务必注意“5”处的IP地址是“192.168.2.1”是PLC的IP地址，这个IP地址必须在PLC的编程软件STEP7-Micro/WIN SMART中设置，而且要下载到PLC才生效，这点也务必注意。

(www.daowen.com)

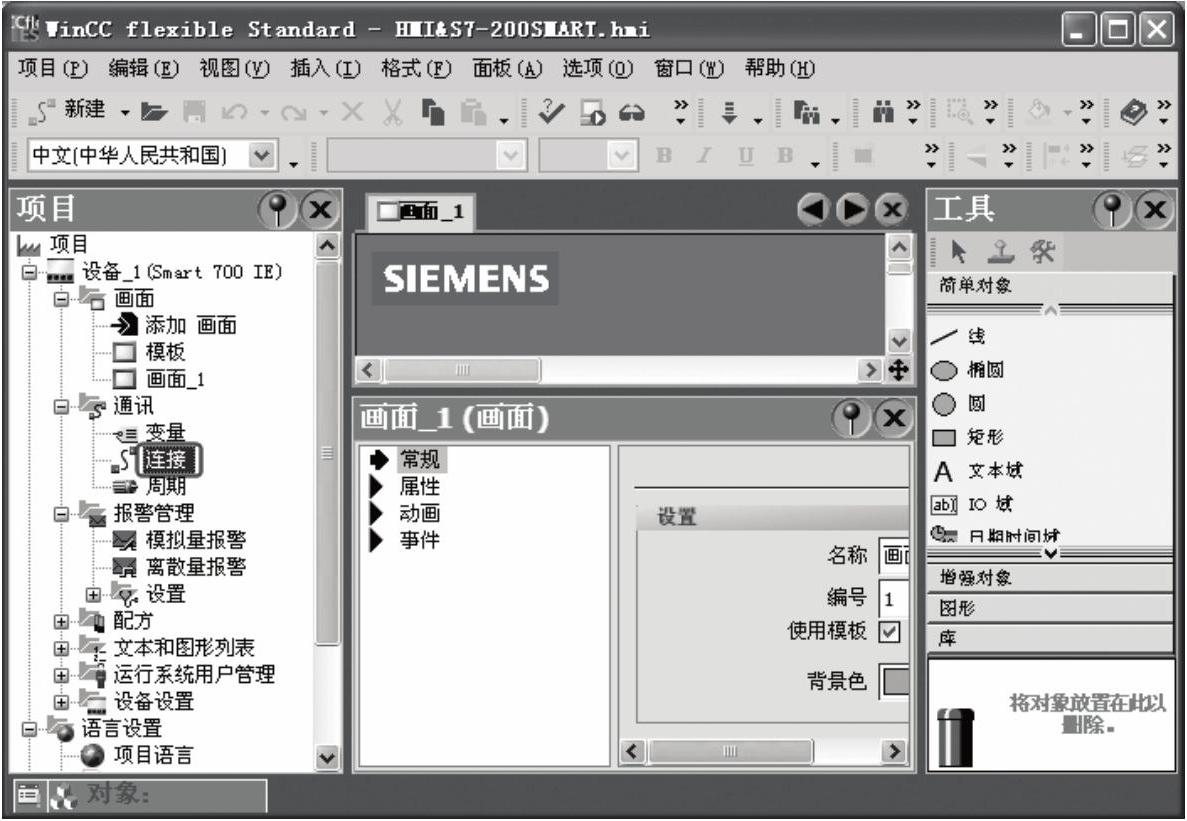

图6-59 新建连接（1）

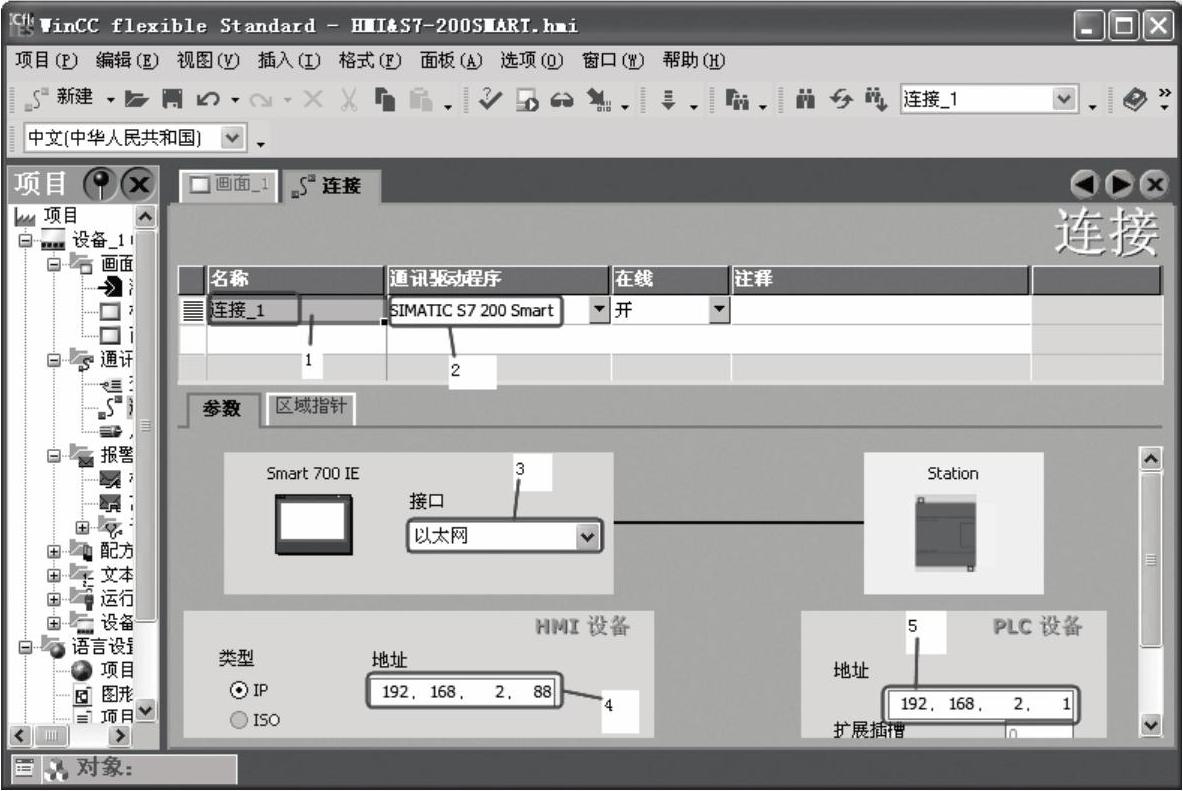

图6-60 新建连接（2）

保存以上设置即可以建立HMI与PLC的以太网通信，后续步骤不再赘述，完整的案例见光盘。

2.修改PLC的IP地址的方法

1）如图6-61所示，双击“项目树”中的“通信”选项，弹出如图6-62所示的“通信”界面，图中显示的IP地址就是PLC的当前IP地址（本例为192.168.2.1），此时的IP地址是灰色，不能修改。单击“编辑”按钮，弹出如图6-63所示的界面。

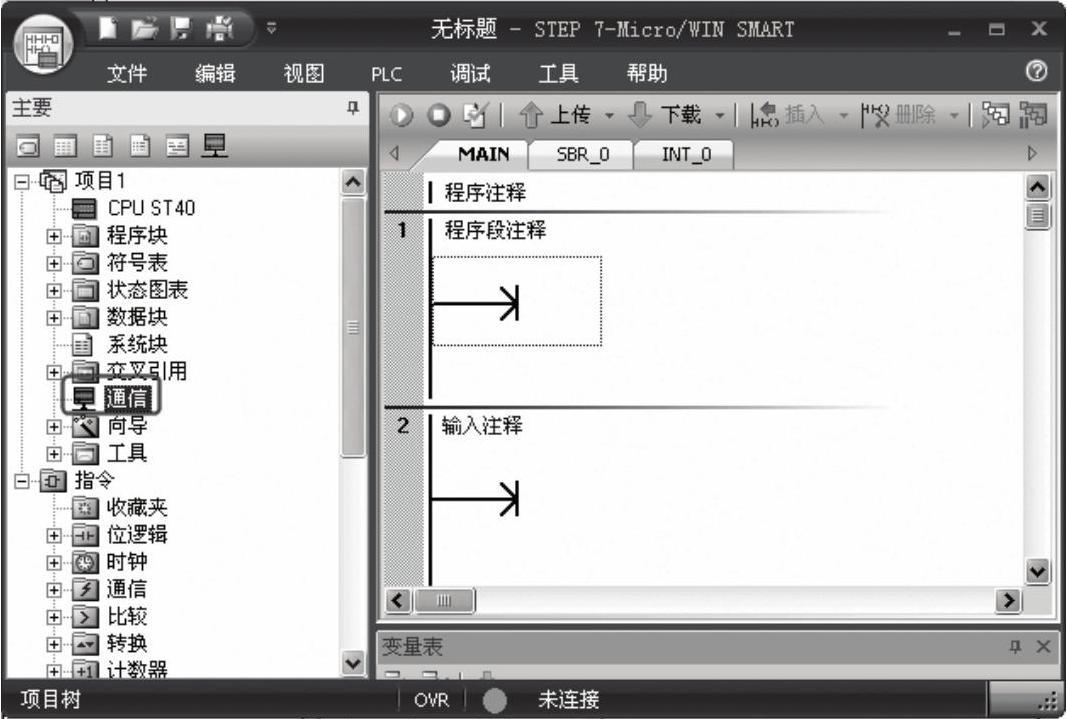

图6-61 打开通信界面

2）如图6-63所示，此时IP地址变为黑色，可以修改，输入新的IP地址（本例为192.168.0.2），再单击“设置”按钮即可，IP地址修改成功。

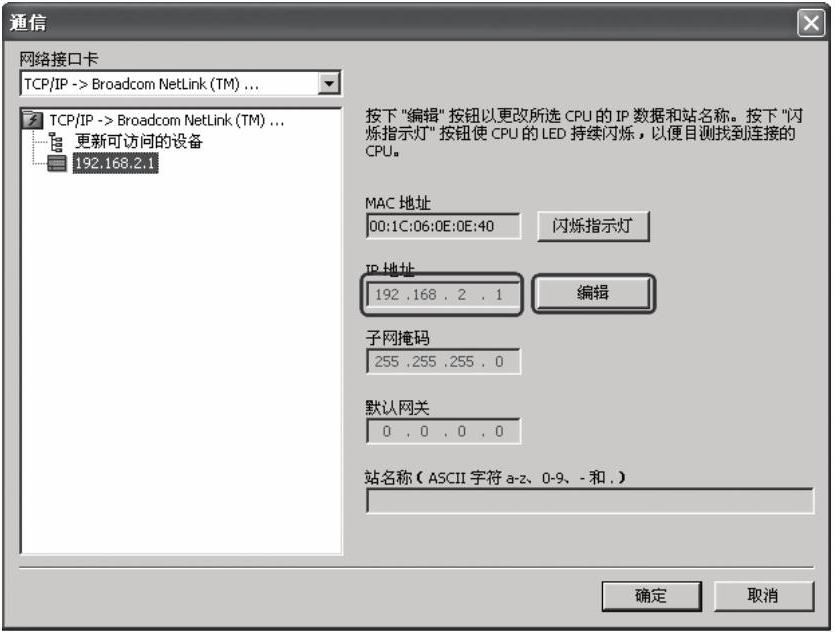

图6-62 通信界面（1）

图6-63 通信界面（2）
