S7-200 SMART的自带串口和通信板的串口都可以进行自由口通信，而S7-1200自身并无串口，要进行自由口通信，必须配置一个通信模块如CM1241或者通信板CB1241。以下用一个例子介绍S7-1200与S7-200 SMART的自由口通信。

【例6-6】有两台设备，设备1控制器是CPU 1214C，设备2控制器是CPU ST40，两者之间为自由口通信，实现设备2上采集的模拟量传送到设备1，请设计解决方案。

【解】

1.主要软硬件配置

1）1套STEP7-Micro/WIN SMART V1.0和1套STEP7 Basic V11。

2）1根PROFIBUS电缆（含两个网络总线连接器）和一根网线。

3）1台CPU ST40。

4）1台CPU 1214C。

5）1台EM AE04。

6）1台CM1241（RS-485）。

硬件配置如图6-43所示。

图6-43 硬件配置

2.编写CPU226CN的程序

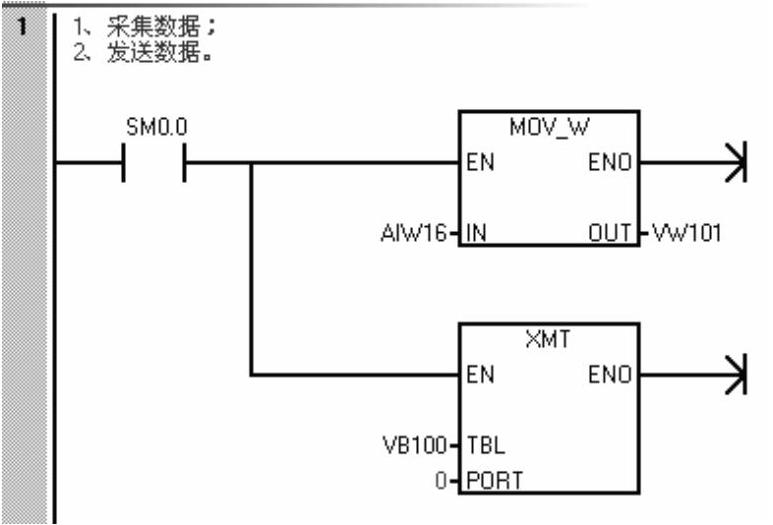

有关S7-200 SMART自由口通信的内容在前面的章节已经讲解，主程序及中断程序分别如图6-44、图6-45所示。

图6-44 主程序

图6-45 中断程序

3.S7-1200硬件组态

1）新建工程

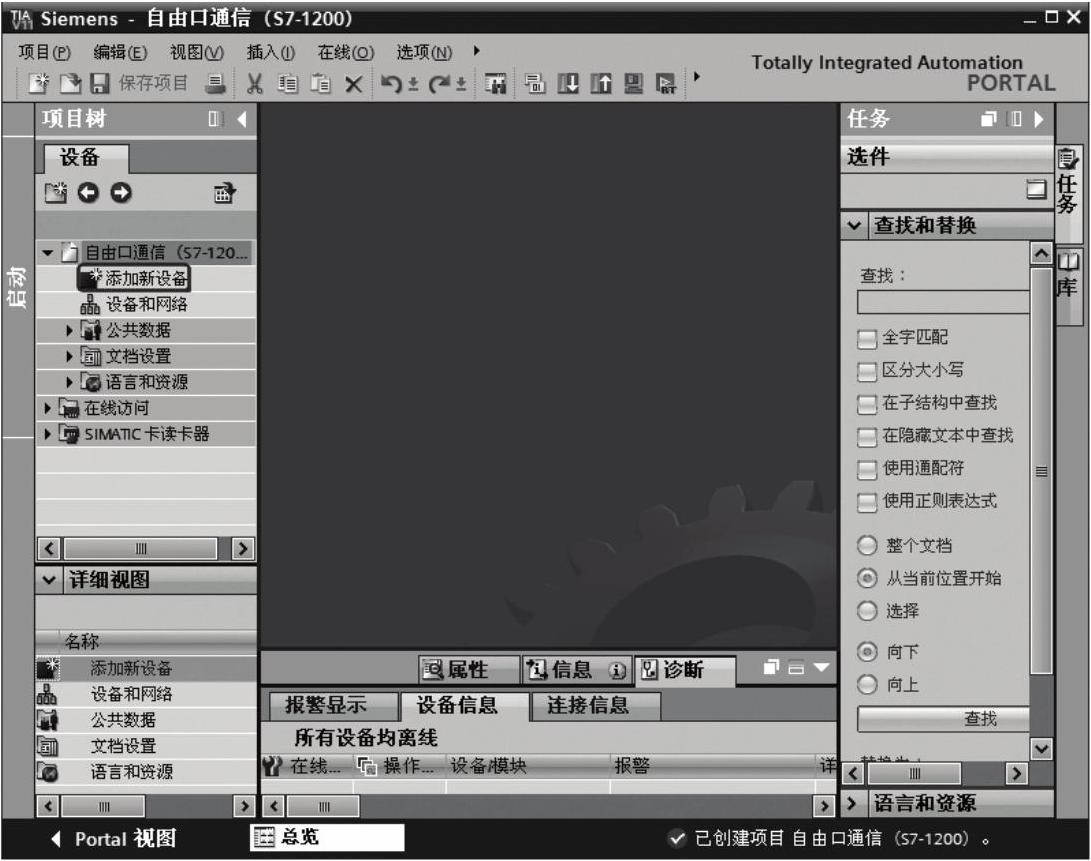

单击“新建工程”按钮“ ”，新建工程“自由口通信”，如图6-46所示。

图6-46 新建工程

（2）硬件组态

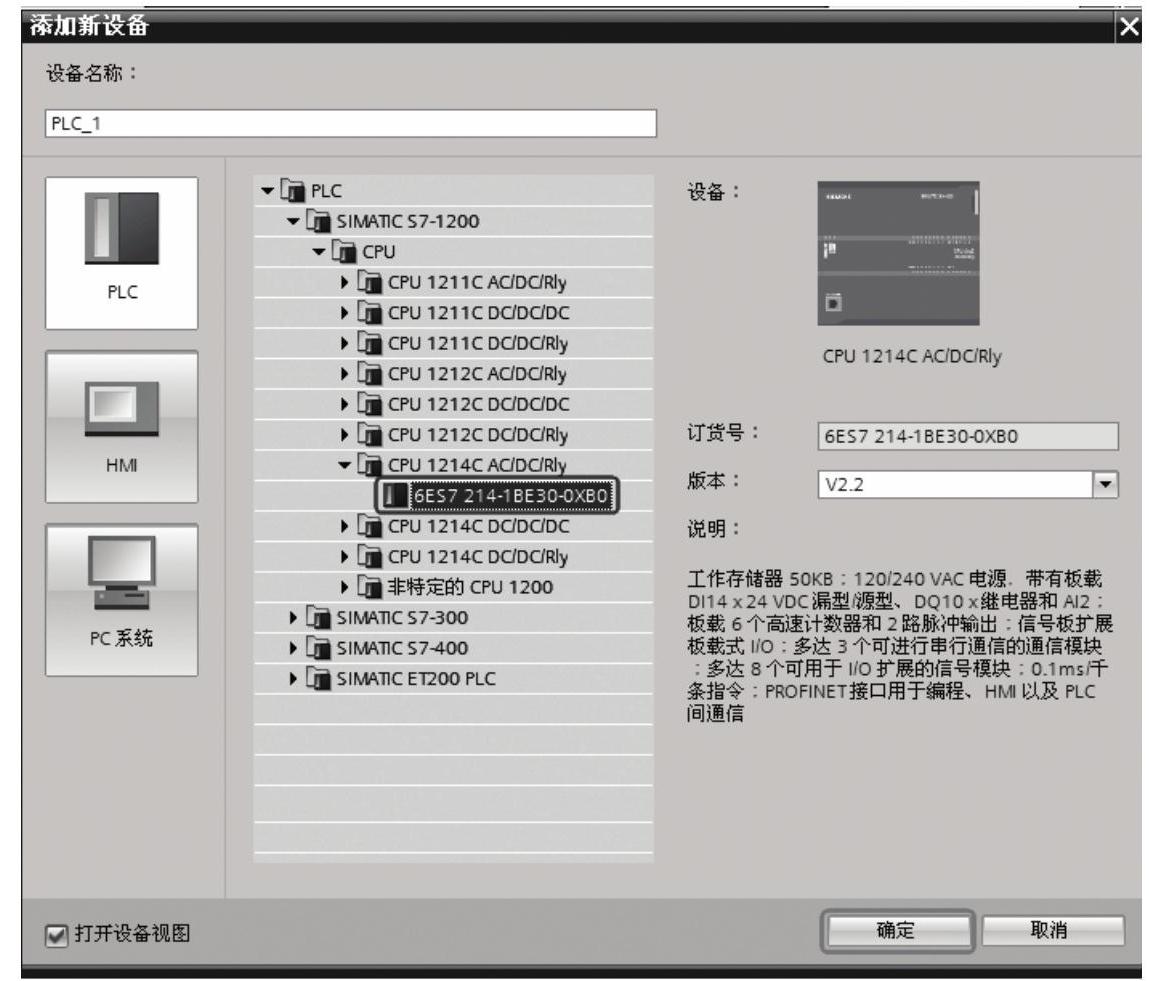

单击“添加新设备”，弹出“添加新设备”，如图6-47所示，展开“CPU1214C”，选中将要使用的产品型号（用订货号表示），单击“确定”按钮。

图6-47 添加新设备（1）

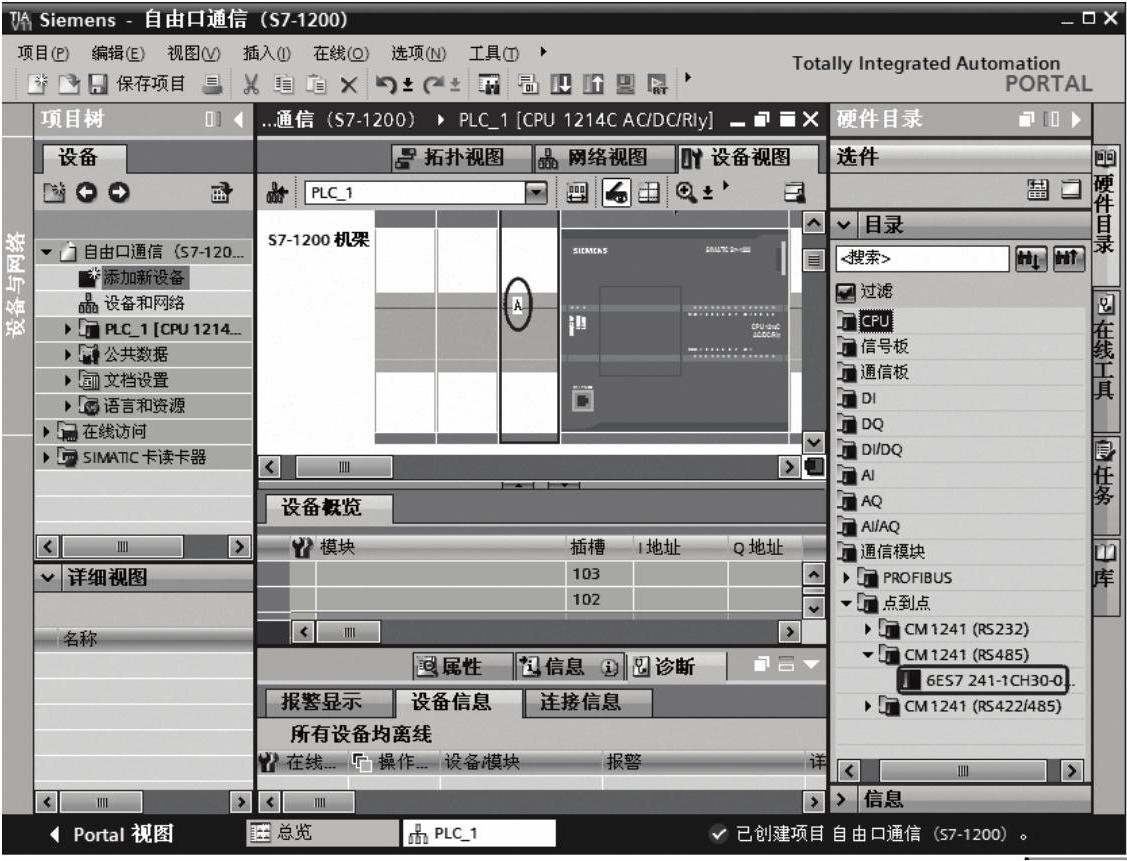

选中通信模块的第一个槽位，如图6-48所示的标记“A”处，展开“通信模块”，双击要选中的模块的型号，本例为“6ES7241-CH30-0XB0”，或者将模块直接拖入通信模块的第一槽位。

(www.daowen.com)

图6-48 添加新设备（2）

（3）启用系统时钟

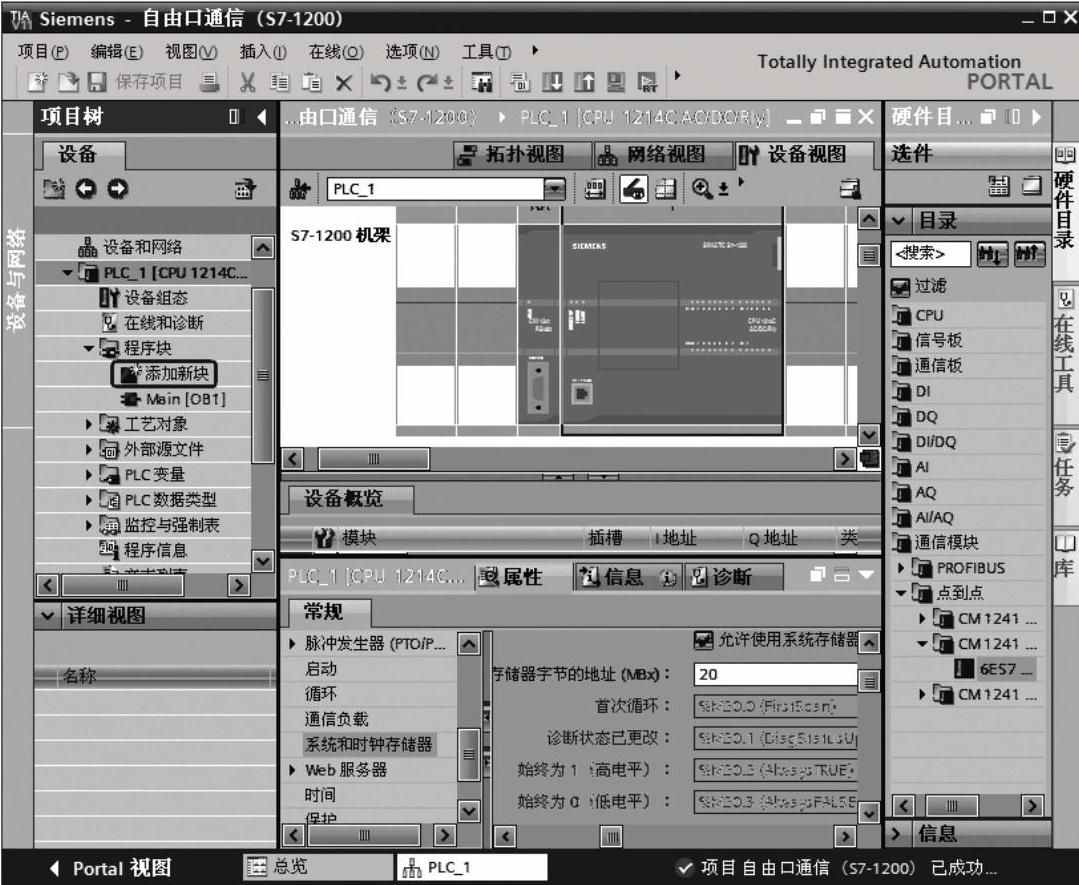

先选中CPU1214C，再选中“系统和时钟存储器”，勾选“允许使用系统存储器字节”，如图6-49所示，在后面的方框中输入20，则M20.2位表示始终为1，相当于S7-200 SMART中的SM0.0。

图6-49 启用系统时钟

（4）添加数据块

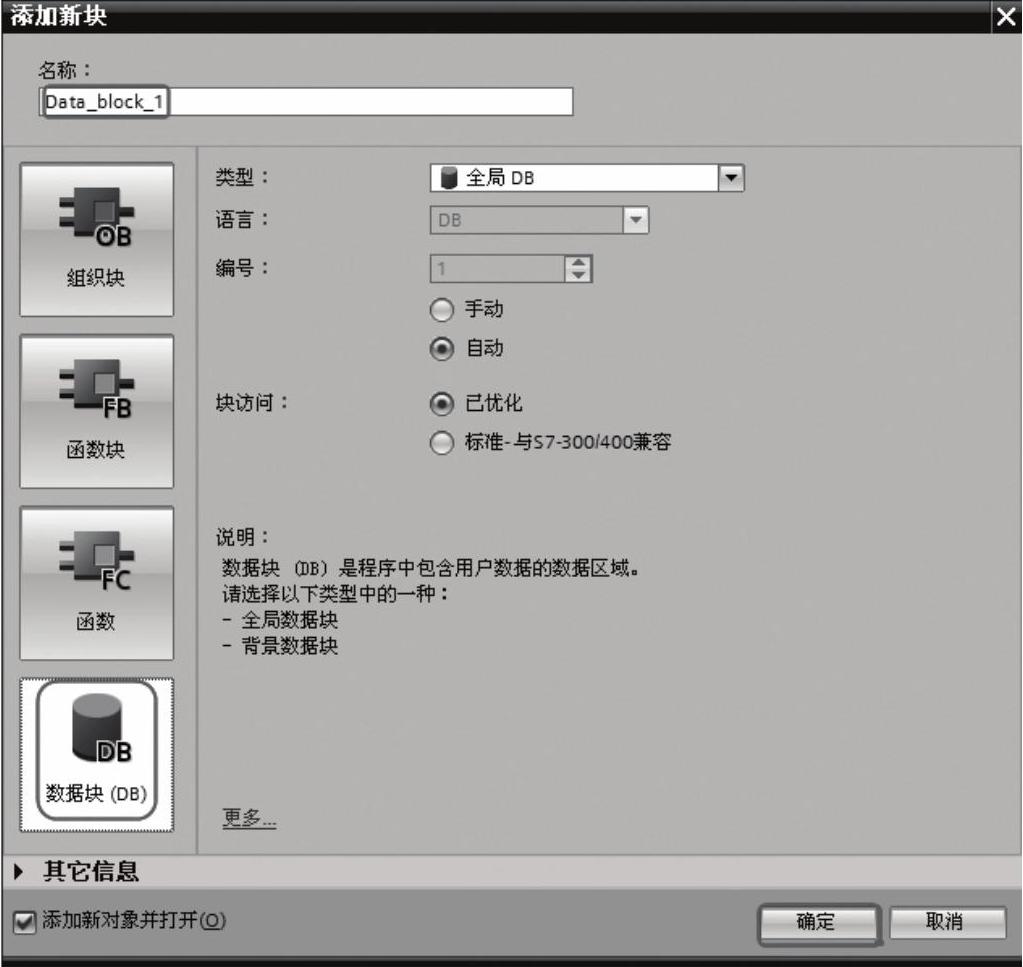

如图6-50所示，展开“程序块”，选中“添加新块”，弹出界面如图6-51所示。选中“数据块”，命名为“DB2”，变成绝对寻址，再单击“确定”按钮。

图6-50 添加数据块（1）

图6-51 添加数据块（2）

5）创建数组

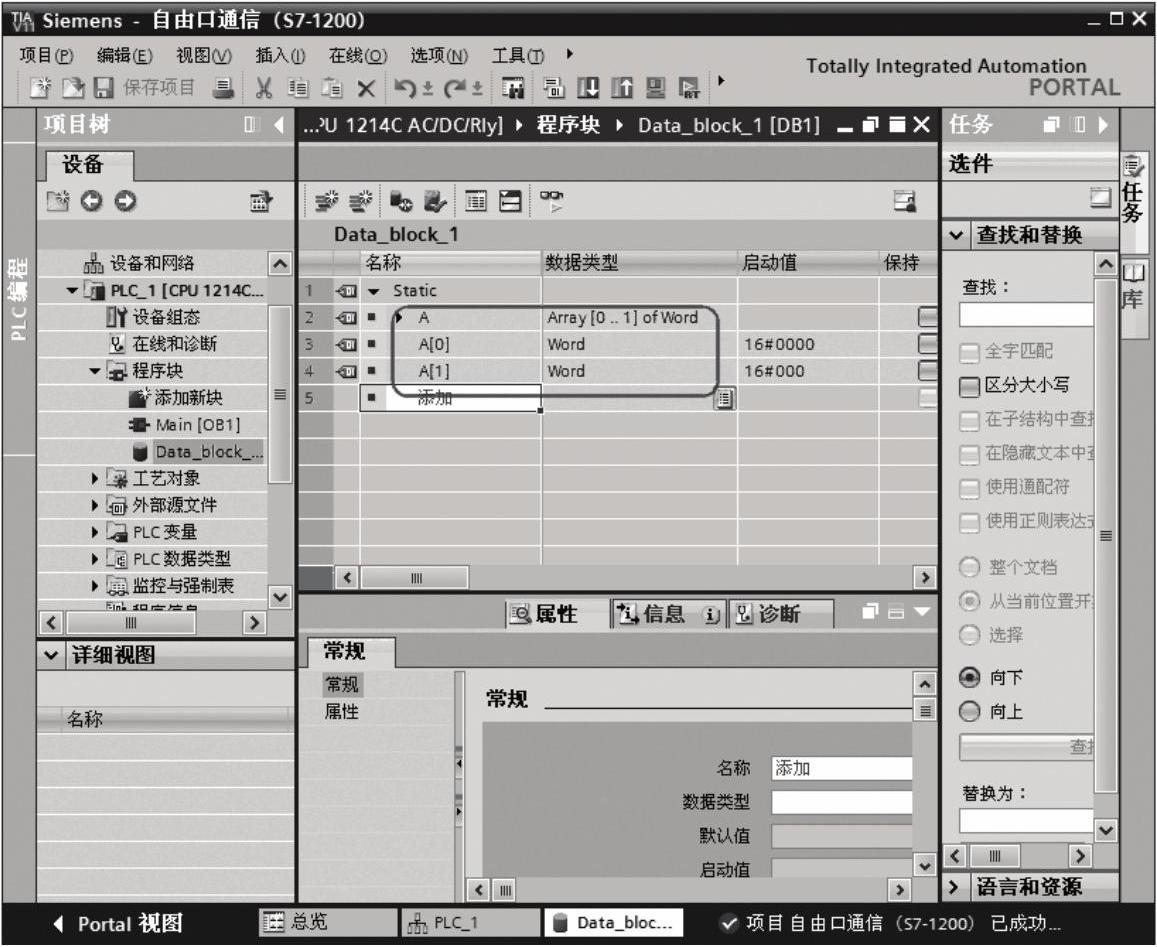

打开数据块，创建数组A[0..1]，数组中有两个字A[0]和A[1]，如图6-52所示。

图6-52 创建数组

4.编写S7-1200的程序

（1）指令简介

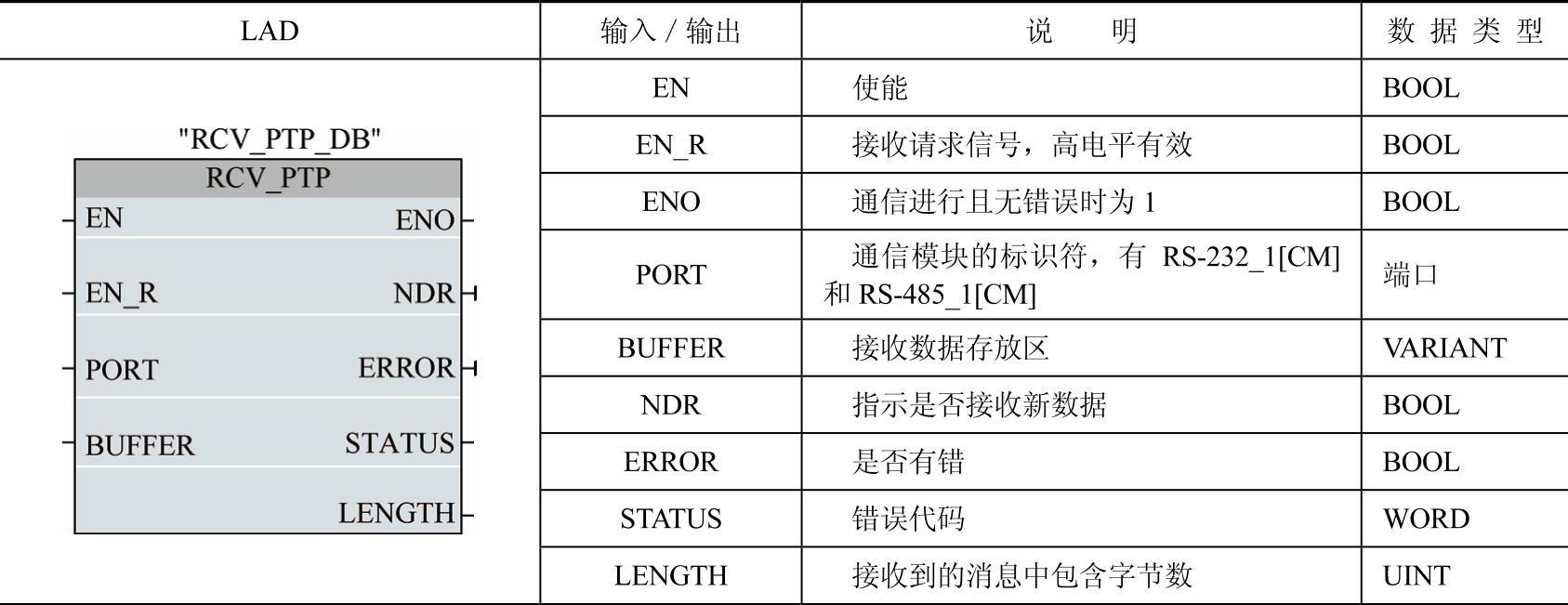

RCV_PTP是自由口通信的接收指令，当EN_R端为1时，通信模块接收消息，接收到的数据传送到数据存储区BUFFER中，PORT中规定使用的是RS-232还是RS-485模块。RCV_PTP指令的参数含义见表6-10。

表6-10 RCV_PTP指令的参数含义

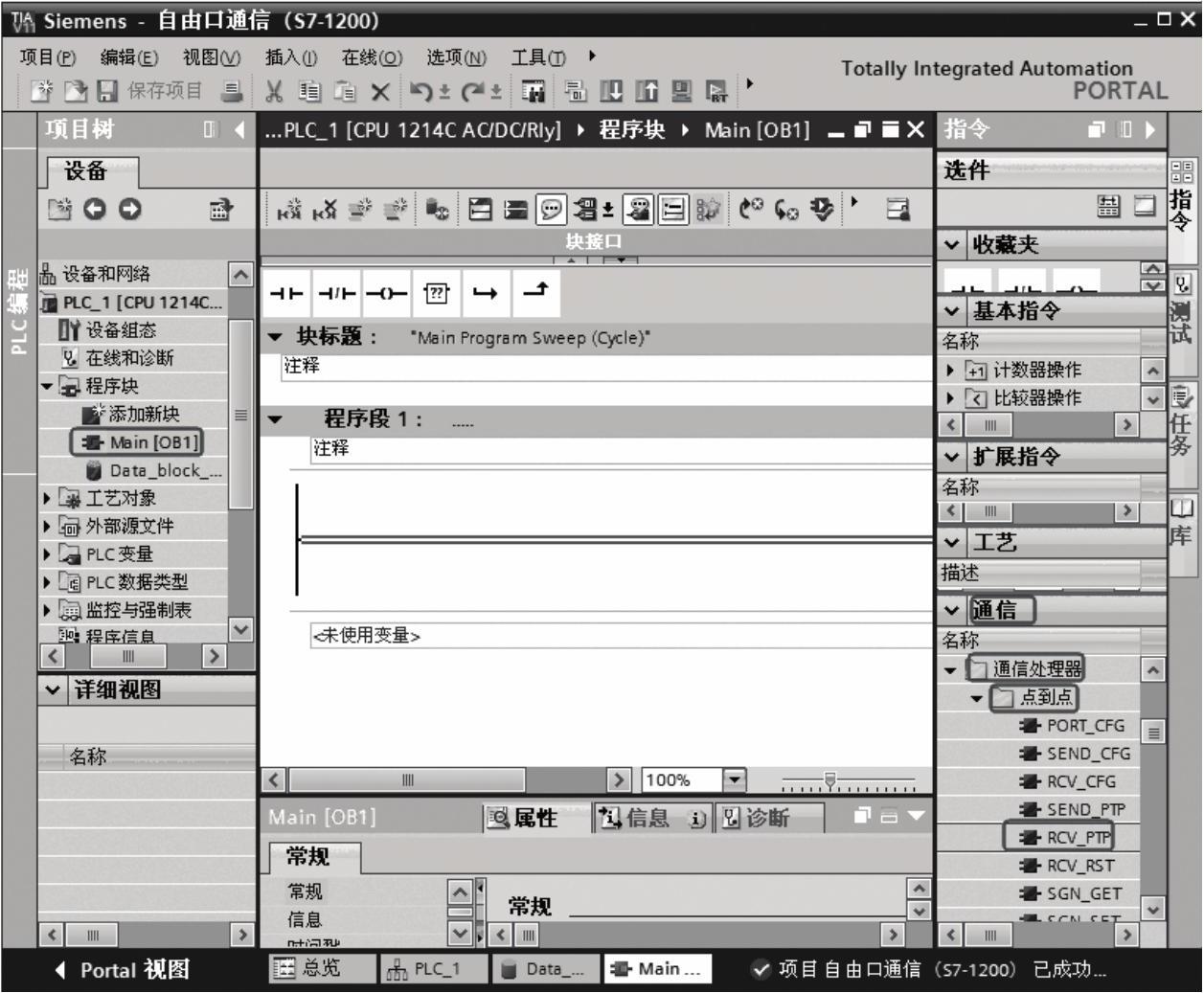

RCV_PTP指令的位置。先打开OB1块，在窗口的右侧选择“通信”→“通信处理器”→“点到点”→“RCV_PTP”，如图6-53所示。

图6-53 RCV_PTP指令的位置

2）编写程序

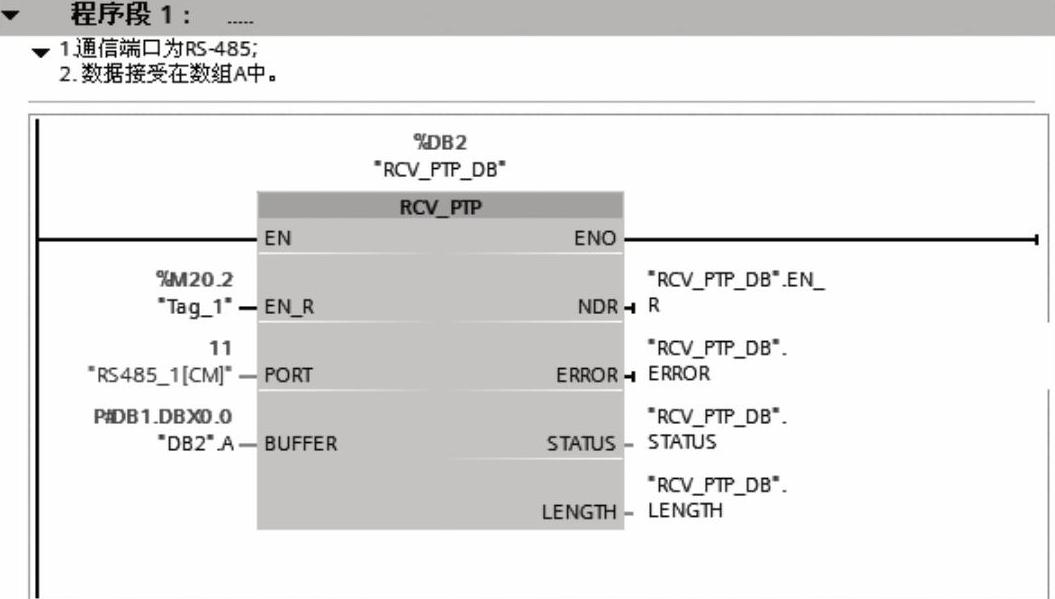

S7-1200中的程序如图6-54所示。

运行程序后，打开数组，如图6-52所示，再打开监控（按下监控按钮），可以看到数组A[0]的数据的变化。

图6-54 程序
