S7-200 SMART与S7-200之间的自由口通信和S7-200 SMART CPU之间的自由口通信比较类似。以下以1台S7-200 SMART与1台S7-200之间的自由口通信为例介绍S7-200 SMART与S7-200之间的自由口通信的编程实施方法。
【例6-5】有两台设备，设备1的控制器是CPU226CN，设备2的控制器是CPU ST40，两者之间为自由口通信，要求实现设备1对设备1和2的电动机，同时进行起停控制，请设计方案，编写程序。
【解】
1.主要软硬件配置
1）1套STEP7-Micro/WIN SMART V1.0和1套STEP7-Micro/WIN V4.0 SP8。
2）1台CPU ST40。
3）1根PROFIBUS网络电缆（含2个网络总线连接器）。
4）1根以太网电缆。
5）1根PC/PPI电缆。
6）1台CPU226CN。
自由口通信硬件配置如图6-36所示，接线如图6-37所示。

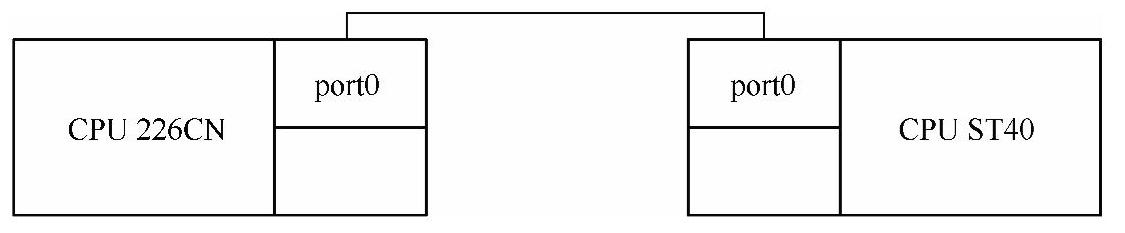

图6-36 自由口通信硬件配置图

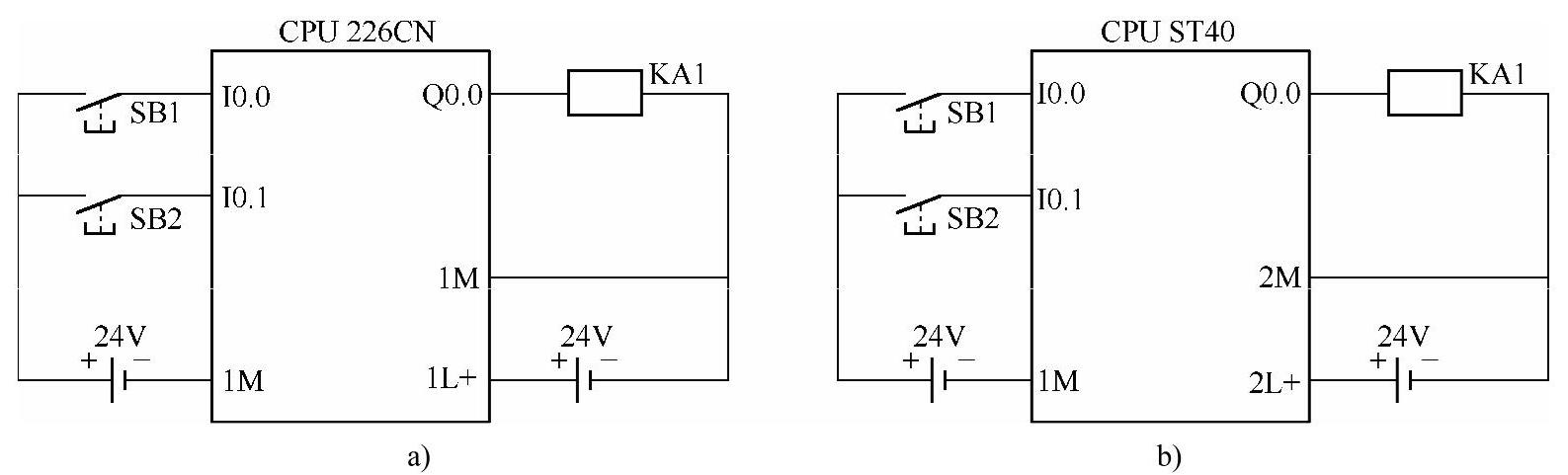

图6-37 接线图
a)设备1 b)设备2
2.编写设备1的程序(www.daowen.com)

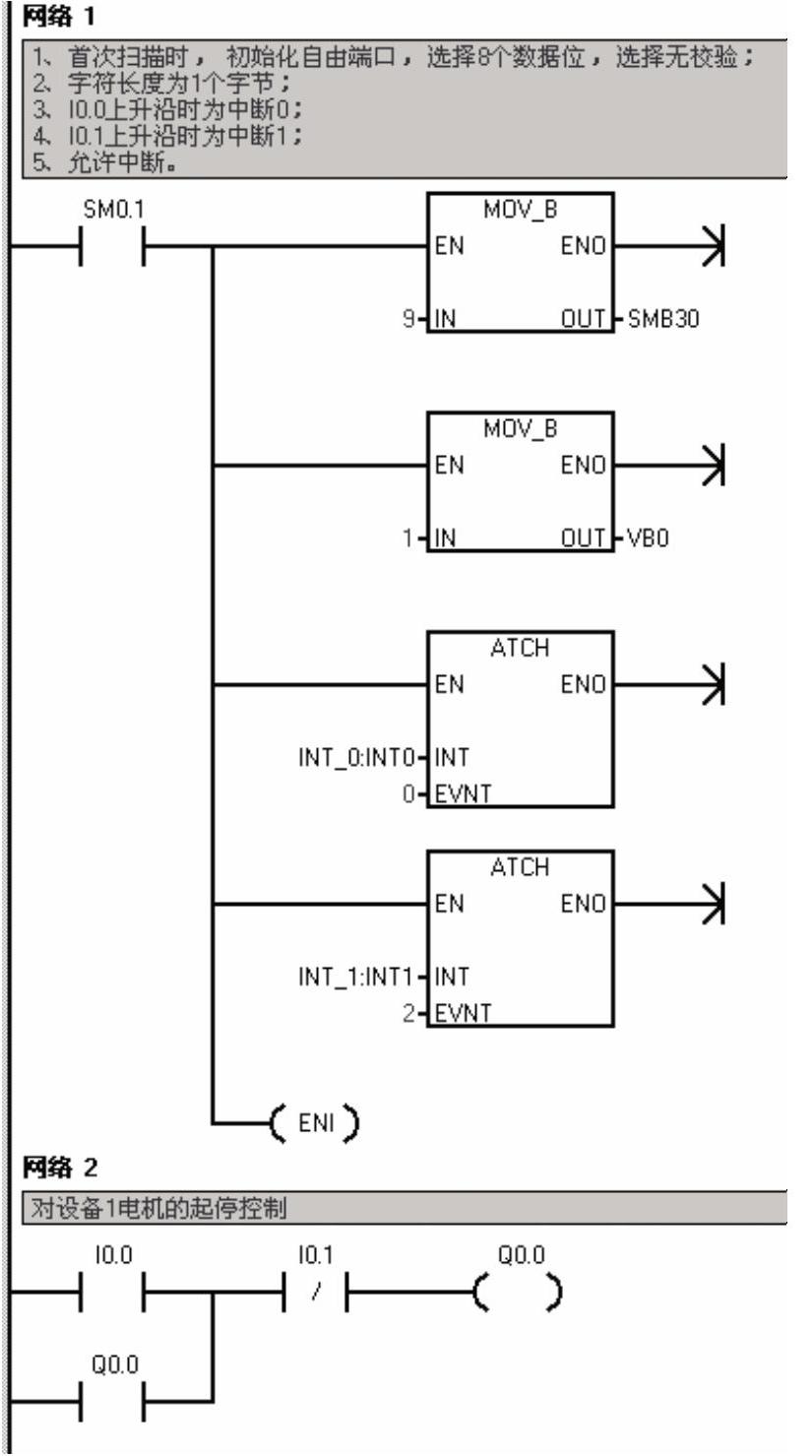

设备1的主程序如图6-38所示。
图6-38 自由口通信主程序

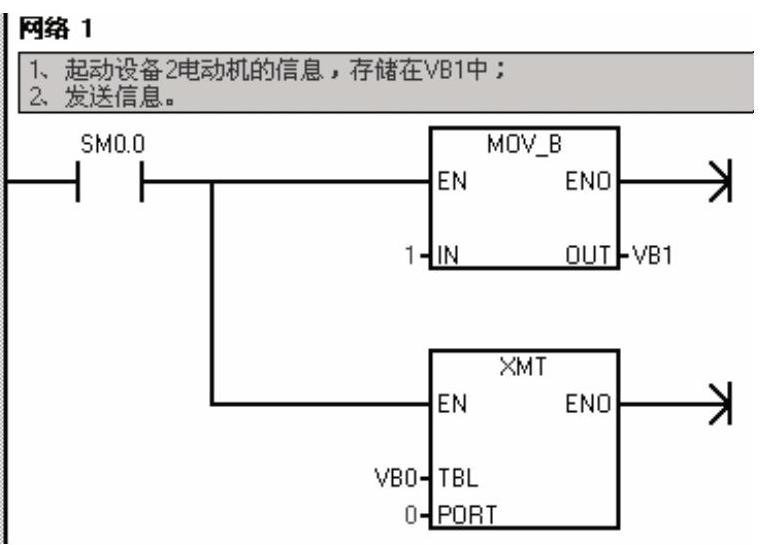

设备1的中断程序0如图6-39所示。

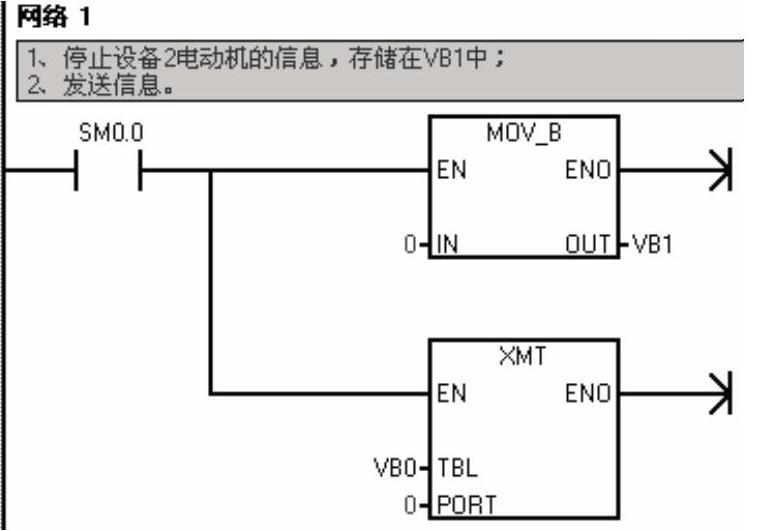

设备1的中断程序1如图6-40所示。
图6-39 自由口通信中断程序0
图6-40 自由口通信中断程序1
3.编写设备2的程序

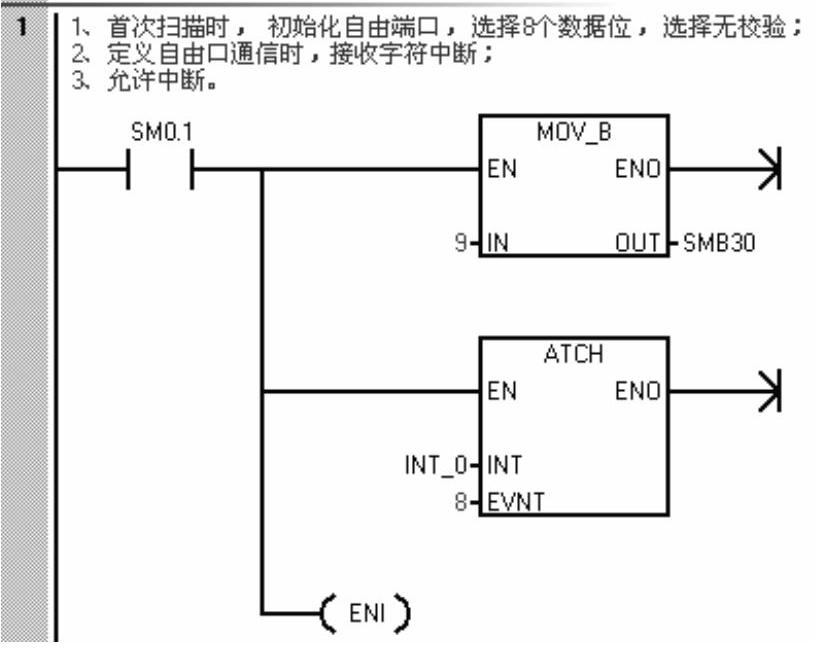

设备2的主程序如图6-41所示。

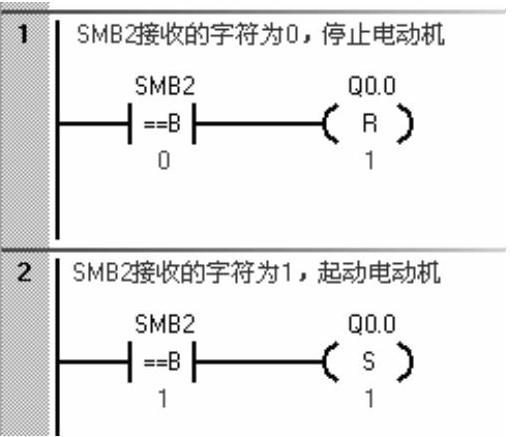

设备2的中断程序0如图6-42所示。
图6-41 自由口通信主程序
图6-42 自由口通信中断程序0
