S7-200 SMART的自由口通信是基于RS-485通信基础的半双工通信，西门子S7-200 SMART系列PLC拥有自由口通信功能，即没有标准的通信协议，用户可以自己规定协议。第三方设备大多支持RS-485串口通信，西门子S7-200 SMART系列PLC可以通过自由口通信模式控制串口通信。最简单的使用案例就是只用发送指令（XMT）向打印机或者变频器等第三方设备发送信息。不论任何情况，都通过S7-200 SMART系列PLC编写程序实现。

自由口通信的核心就是发送（XMT）和接收（RCV）两条指令，以及相应的特殊寄存器控制。由于S7-200 SMART CPU通信端口是RS-485半双工通信口，因此发送和接收不能同时处于激活状态。RS-485半双工通信串行字符通信的格式可以包括一个起始位、7或8位字符（数据字节）、一个奇/偶校验位（或者没有校验位）、一个停止位。

标准的S7-200 SMART只有一个串口（为RS-485），为Port0口，还可以扩展一个信号板，这个信号板由组态时设定为RS-485或者RS232，为Port1口。

自由口通信波特率可以设置为1200、2400、4800、9600、19200、38400、57600或115200bit/s。凡是符合这些格式的串行通信设备，理论上都可以和S7-200 SMART CPU通信。自由口模式可以灵活应用。STEP7-Micro/WIN SMART的两个指令库（USS和Modbus RTU）就是使用自由口模式编程实现的。

S7-200 SMART CPU使用SMB30（对于Port0）和SMB130（对于Port1）定义通信口的工作模式，控制字节的定义如图6-3所示。

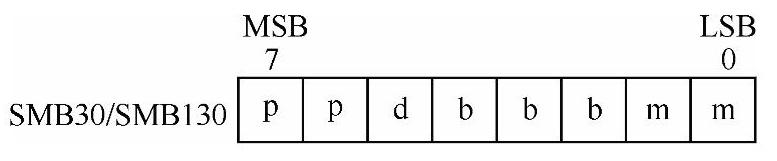

图6-3 控制字节的定义

1）通信模式由控制字的最低的两位“mm”决定。

●mm=00：PPI从站模式（默认这个数值）。

●mm=01：自由口模式。

●mm=10：保留（默认PPI从站模式）。

●mm=11：保留（默认PPI从站模式）。

所以，只要将SMB30或SMB130赋值为2＃01，即可将通信口设置为自由口模式。

2）控制位的“pp”是奇偶校验选择。

●pp=00：无校验。

●pp=01：偶校验。

●pp=10：无校验。

●pp=11：奇校验。

3）控制位的“d”是每个字符的位数。

●d=0：每个字符8位。

●d=1：每个字符7位。

4）控制位的“bbb”是波特率选择。

●bbb=000：38400bit/s。

●bbb=001：19200bit/s。

●bbb=010：9600bit/s。

●bbb=011：4800bit/s。(www.daowen.com)

●bbb=100：2400bit/s。

●bbb=101：1200bit/s。

●bbb=110：115200bit/s。

●bbb=111：57600bit/s。

1.发送指令

以字节为单位，XMT向指定通信口发送一串数据字符，要发送的字符以数据缓冲区指定，一次发送的字符最多为255个。

发送完成后，会产生一个中断事件，对于Port0口为中断事件9，而对于Port1口为中断事件26。当然也可以不通过中断，而通过监控SM4.5（对于Port0口）或者SM4.6（对于Port1口）的状态来判断发送是否完成，如果状态为1，说明完成。XMT指令缓冲区格式见表6-2。

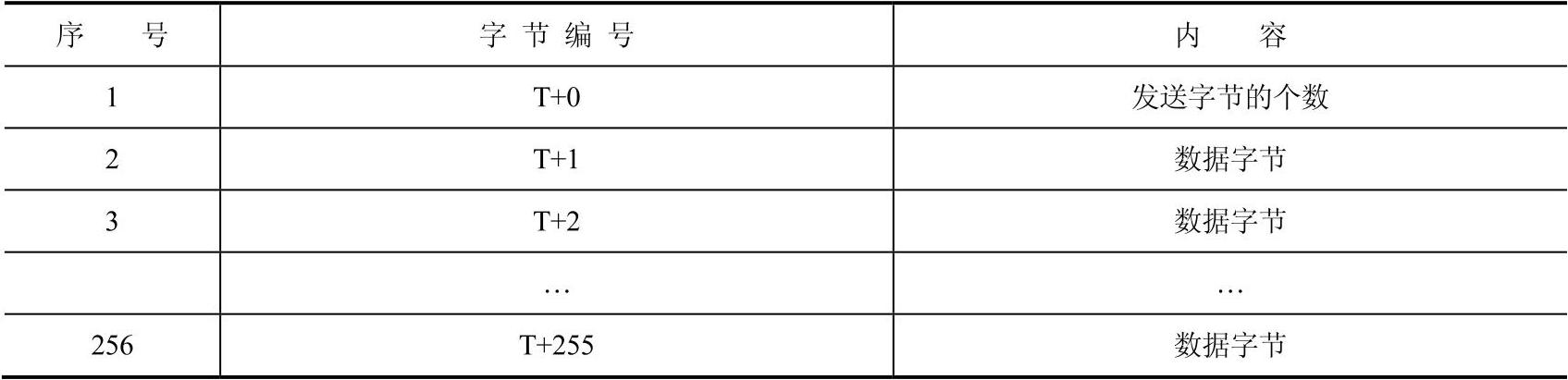

表6-2 XMT指令缓冲区格式

2.接收指令

以字节为单位，RCV通过指定通信口接收一串数据字符，接收的字符保存在指定的数据缓冲区，一次接收的字符最多为255个。

接收完成后，会产生一个中断事件，对于Port0口为中断事件23，而对于Port1口为中断事件24。当然也可以不通过中断，而通过监控SMB86（对于Port0口）或者SMB186对于Port1口）的状态来判断发送是否完成，如果状态为非零，说明完成。SMB86和SMB186含义见表6-3，SMB87和SMB187含义见表6-4。

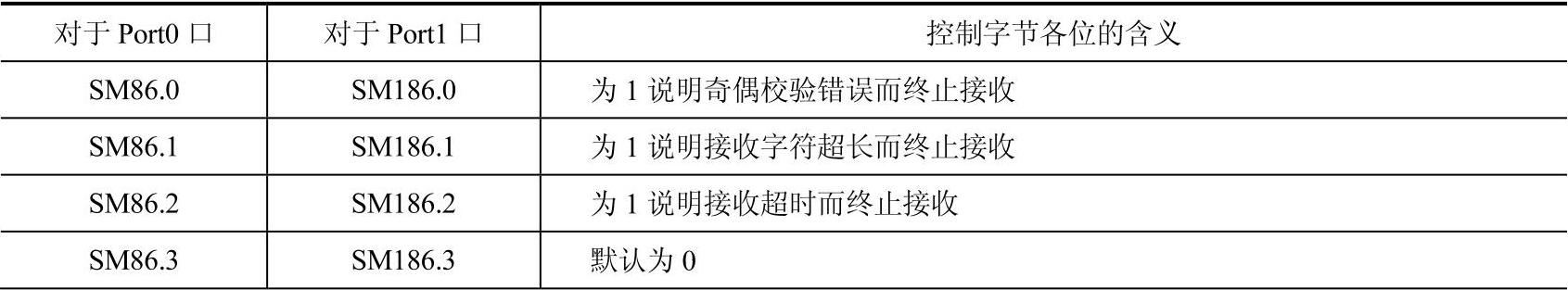

表6-3 SMB86和SMB186含义

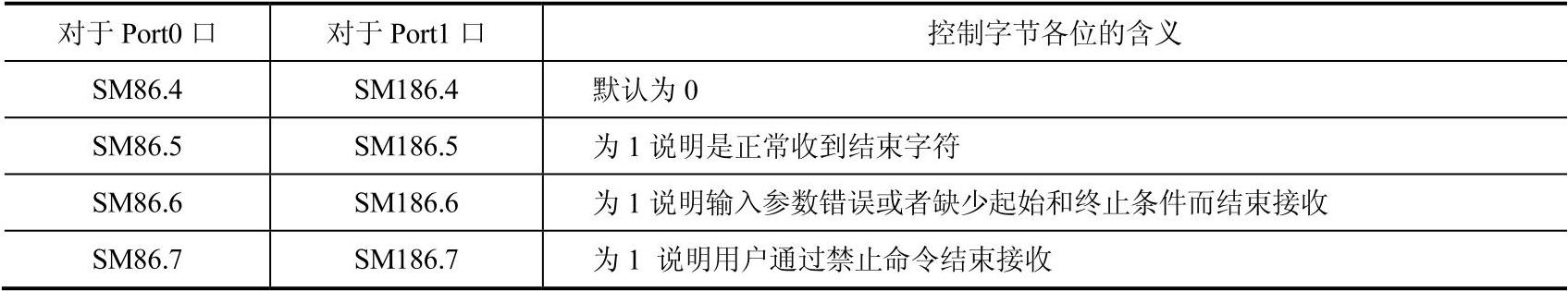

（续）

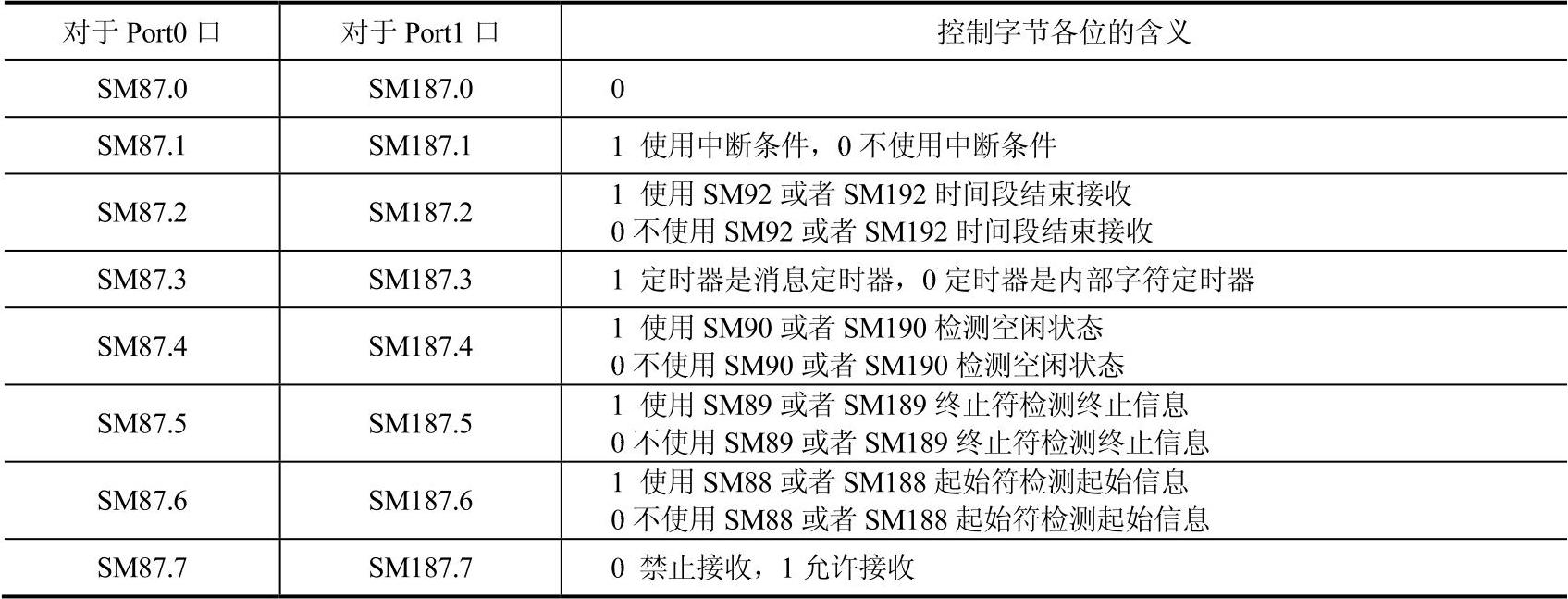

表6-4 SMB87和SMB187含义

与自由口通信相关的其他重要特殊控制字/字节见表6-5。

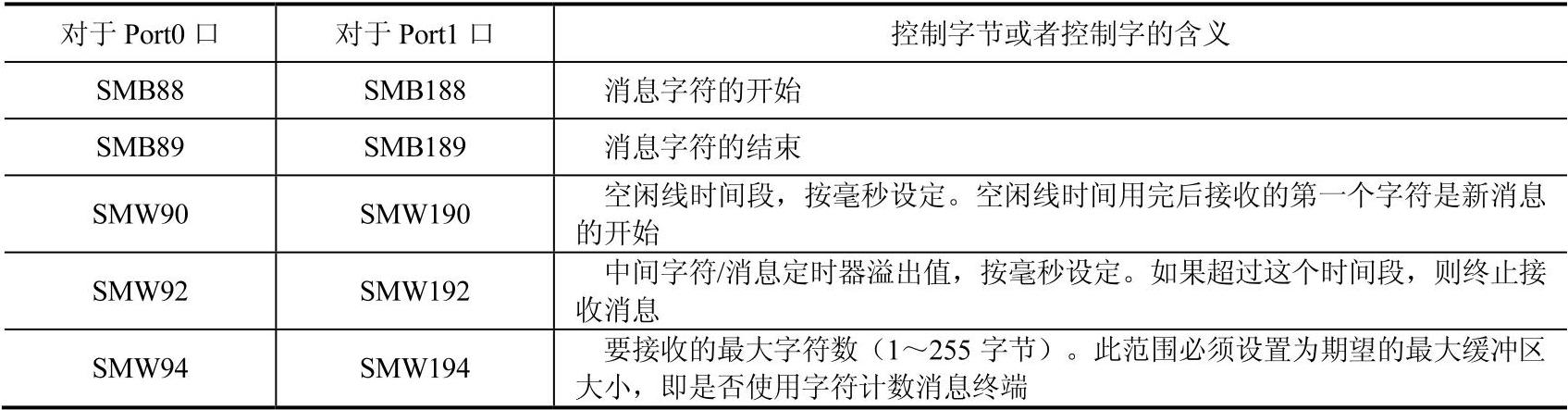

表6-5 其他重要特殊控制字/字节

RCV指令缓冲区格式见表6-6。

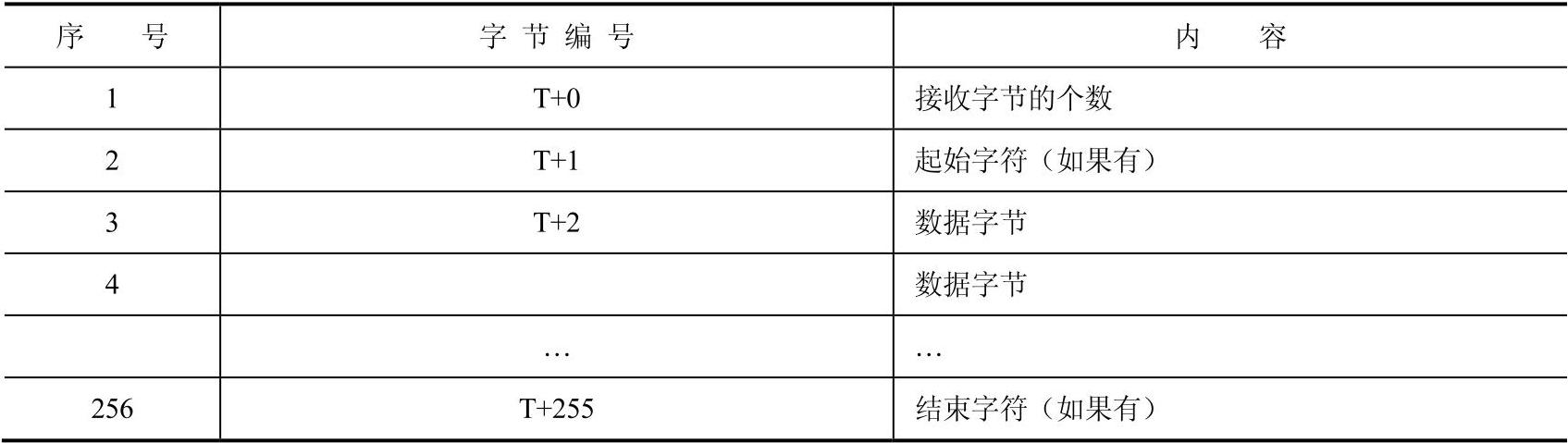

表6-6 RCV指令缓冲区格式
