中断是计算机特有的工作方式，即在主程序的执行过程中中断主程序，执行子程序的过程中中断子程序。中断子程序是为某些特定的控制功能而设定的。与子程序不同，中断是为随机发生的且必须立即响应的时间安排，其响应时间应小于机器周期。引发中断的信号称为中断源，S7-200 SMART有34个中断源，见表4-46。

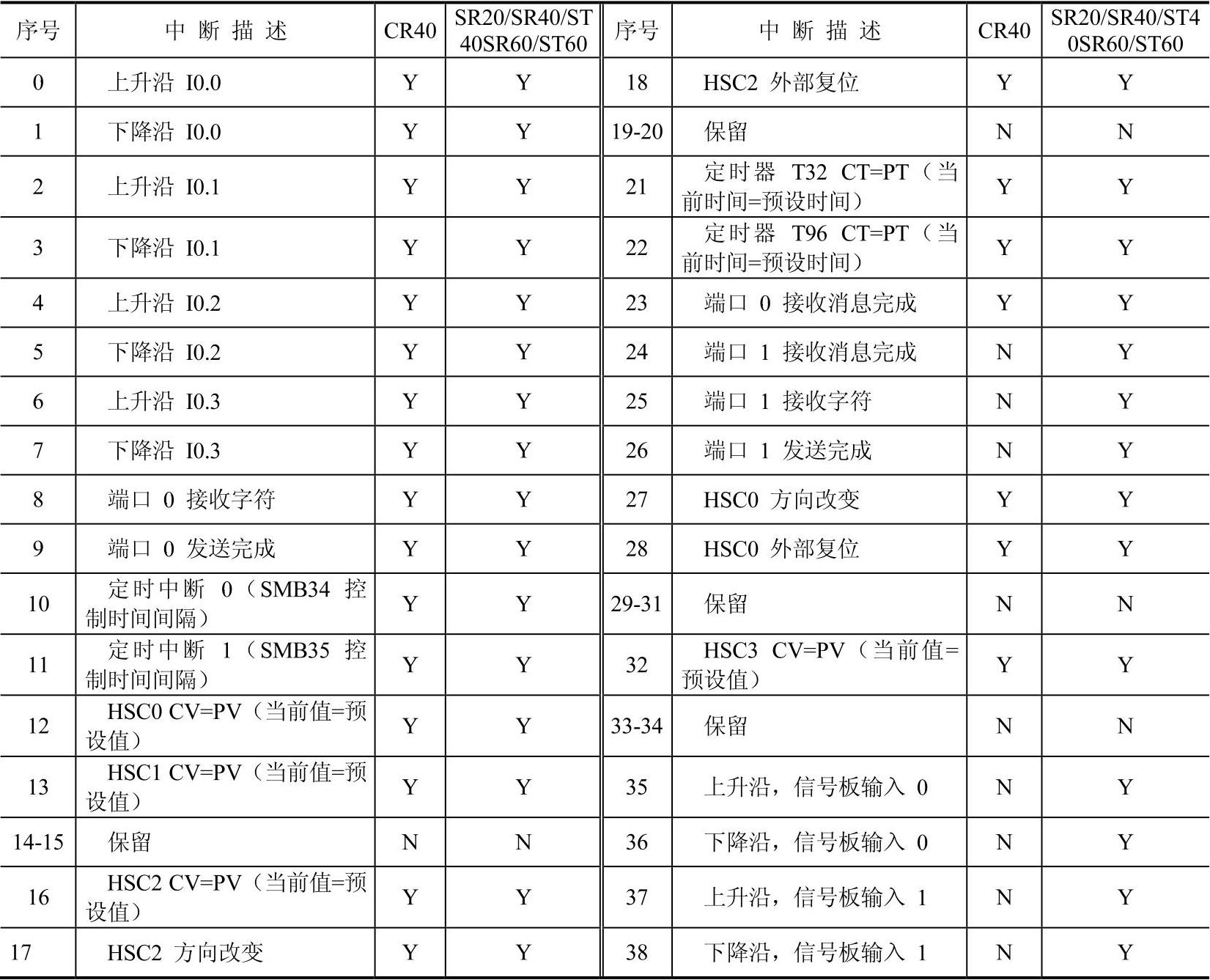

表4-46 S7-200 SMART的34种中断源

注：“Y”表明对应的CPU有相应的中断功能，“N”表明对应的CPU没有相应的中断功能。

1.中断的分类

S7-200 SMART的34种中断事件可分为三大类，即I/O口中断、通信口中断和时基中断。

（1）I/O口中断

I/O口中断包括上升沿和下降沿中断、高速计数器中断和脉冲串输出中断。S7-200 SMART可以利用I0.0～I0.3都有上升沿和下降沿这一特性产生中断事件。

【例4-51】在I0.0的上升沿，通过中断使Q0.0立即置位，在I0.1的下降沿，通过中断使Q0.0立即复位。

【解】图4-104所示为梯形图。

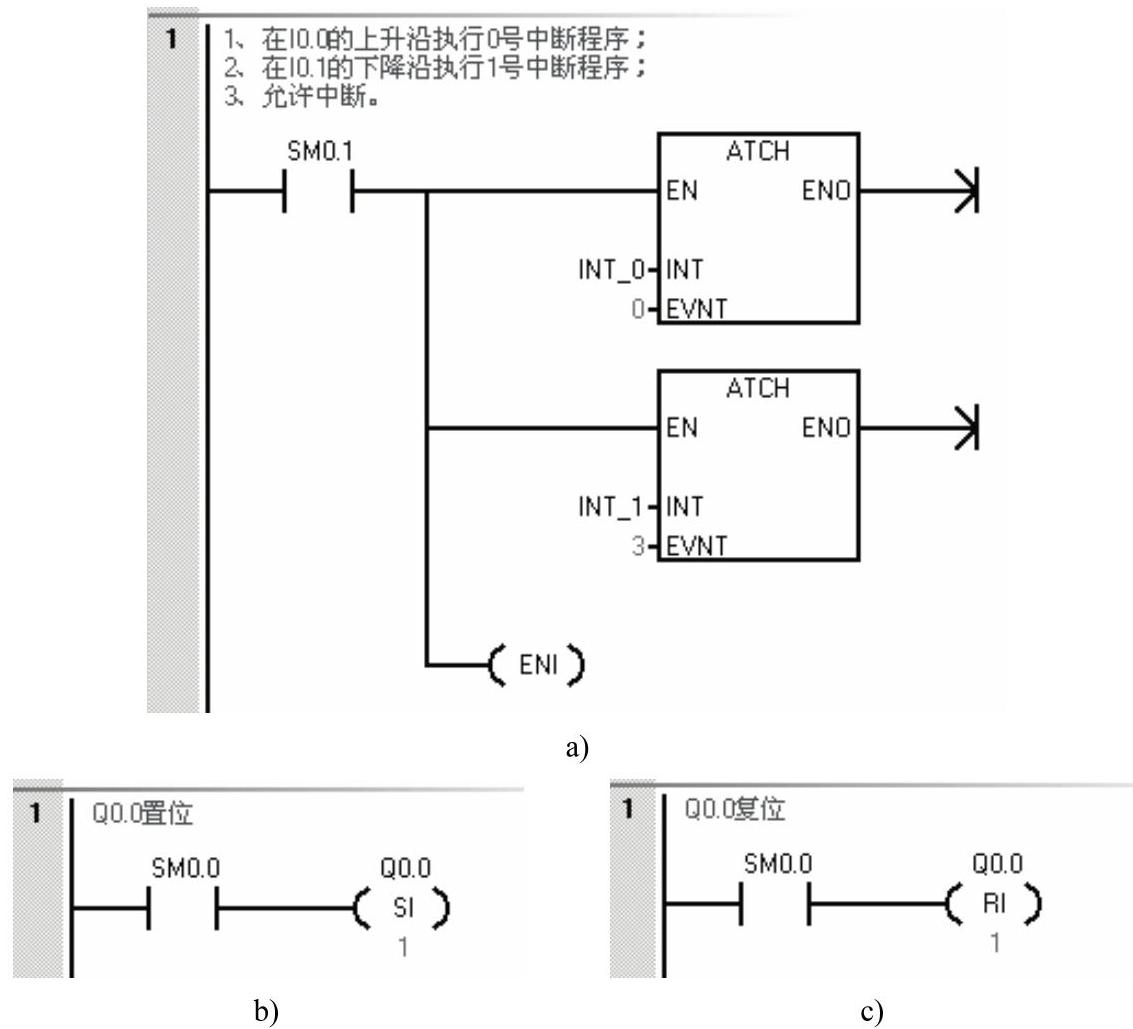

图4-104 梯形图

a)主程序 b)中断程序INT 0 c)中断程序INT 1

（2）通信口中断

通信口中断包括端口0（Port0）和端口1（Port1）接收和发送中断。PLC的串行通信口可由程序控制，这种模式称为自由口通信模式，在这种模式下通信，接收和发送中断可以简化程序。

（3）时基中断

时基中断包括定时中断及定时器T32/96中断。定时中断可以反复执行，定时中断是非常有用的。

2.中断指令

中断指令共有6条，包括中断连接、中断分离、清除中断事件、中断禁止、中断允许和中断条件返回，见表4-47。(www.daowen.com)

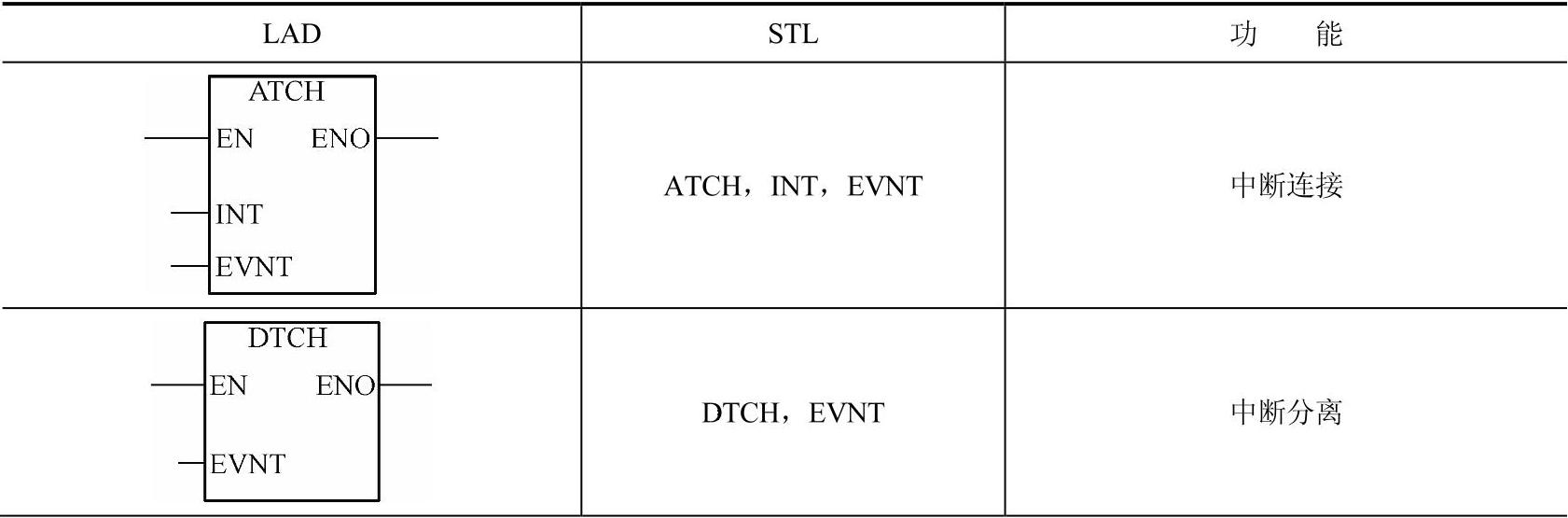

表4-47 中断指令

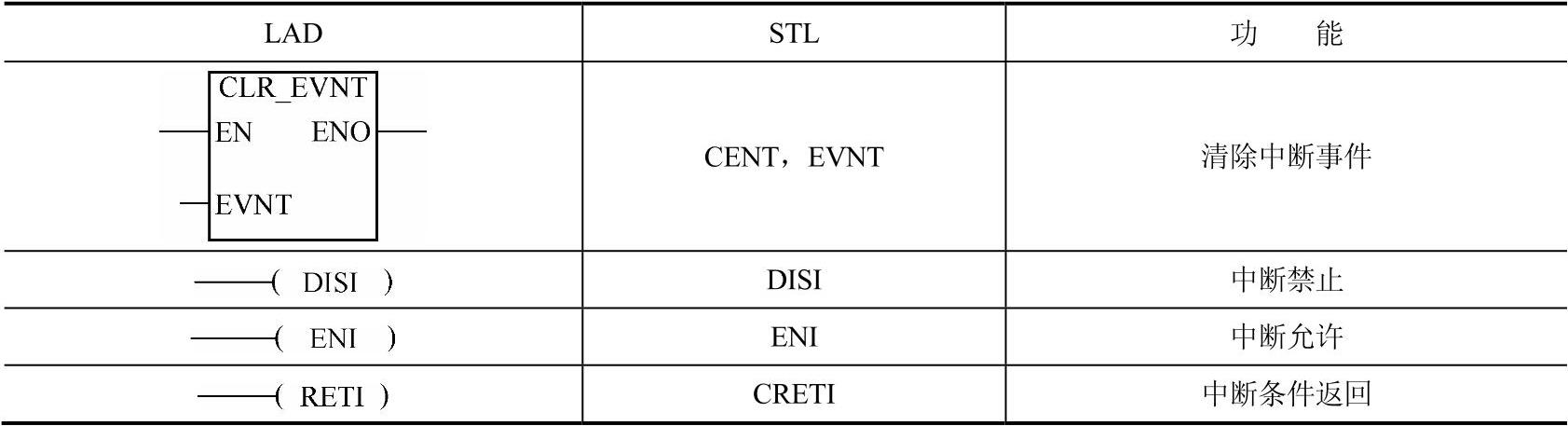

续

3.使用中断注意事项

1）一个事件只能连接一个中断程序，而多个中断事件可以调用同一个中断程序，但一个中断事件不可能在同一时间建立多个中断程序。

2）在中断子程序中不能使用DISI、ENI、HDFE、FOR-NEXT和END等指令。

3）程序中有多个中断子程序时，要分别编号。在建立中断程序时，系统会自动编号，也可以更改编号。

【例4-52】设计一段程序，VD0中的数值每隔100ms增加1。

【解】图4-105所示为梯形图。

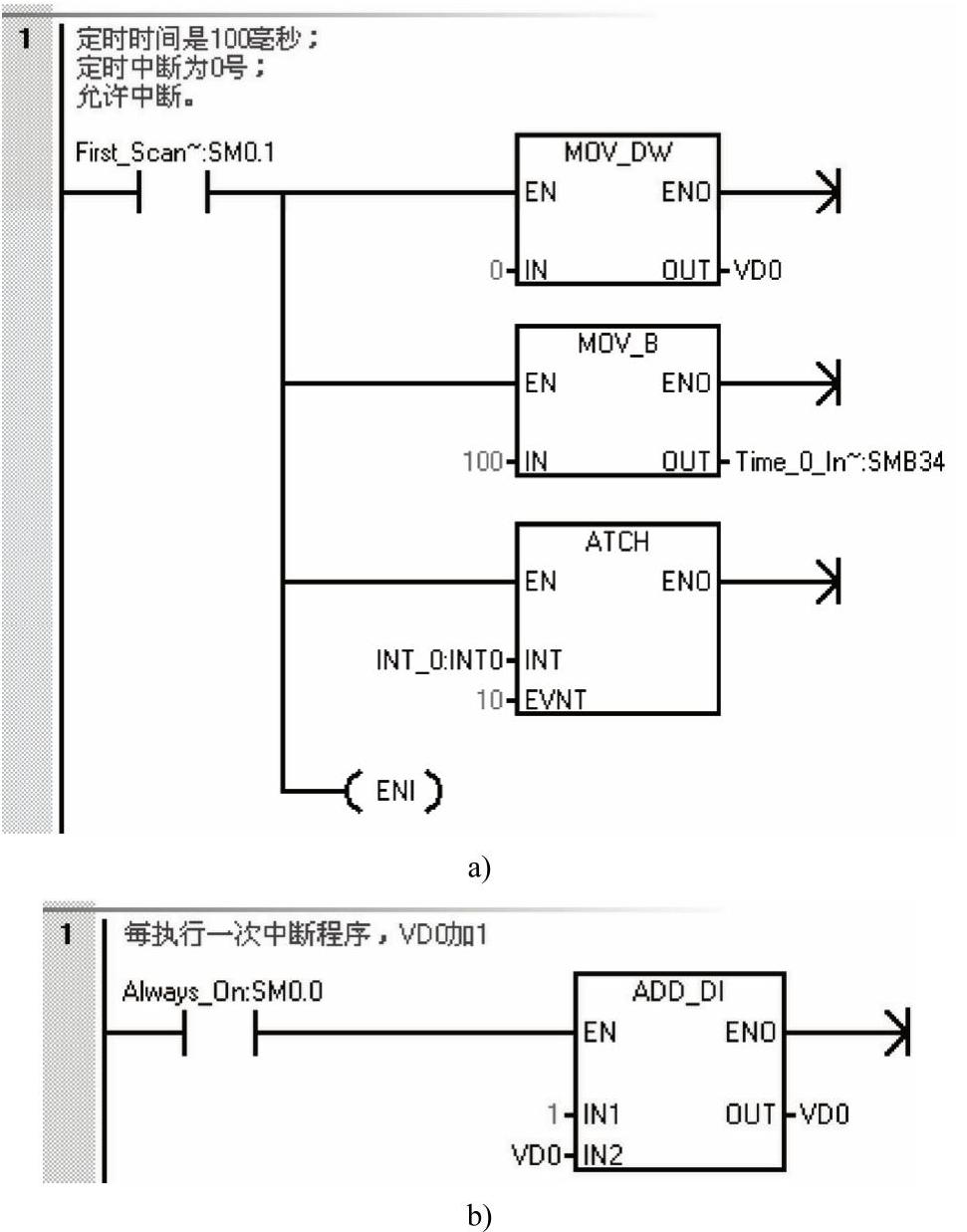

图4-105 梯形图

a)主程序 b)中断程序

【例4-53】用定时中断0，设计一段程序，实现周期为2s的精确定时。

【解】SMB34是存放定时中断0的定时长短的特殊寄存器，其最大定时时间是255ms，2秒钟就是8次250ms的延时。图4-106所示为梯形图。

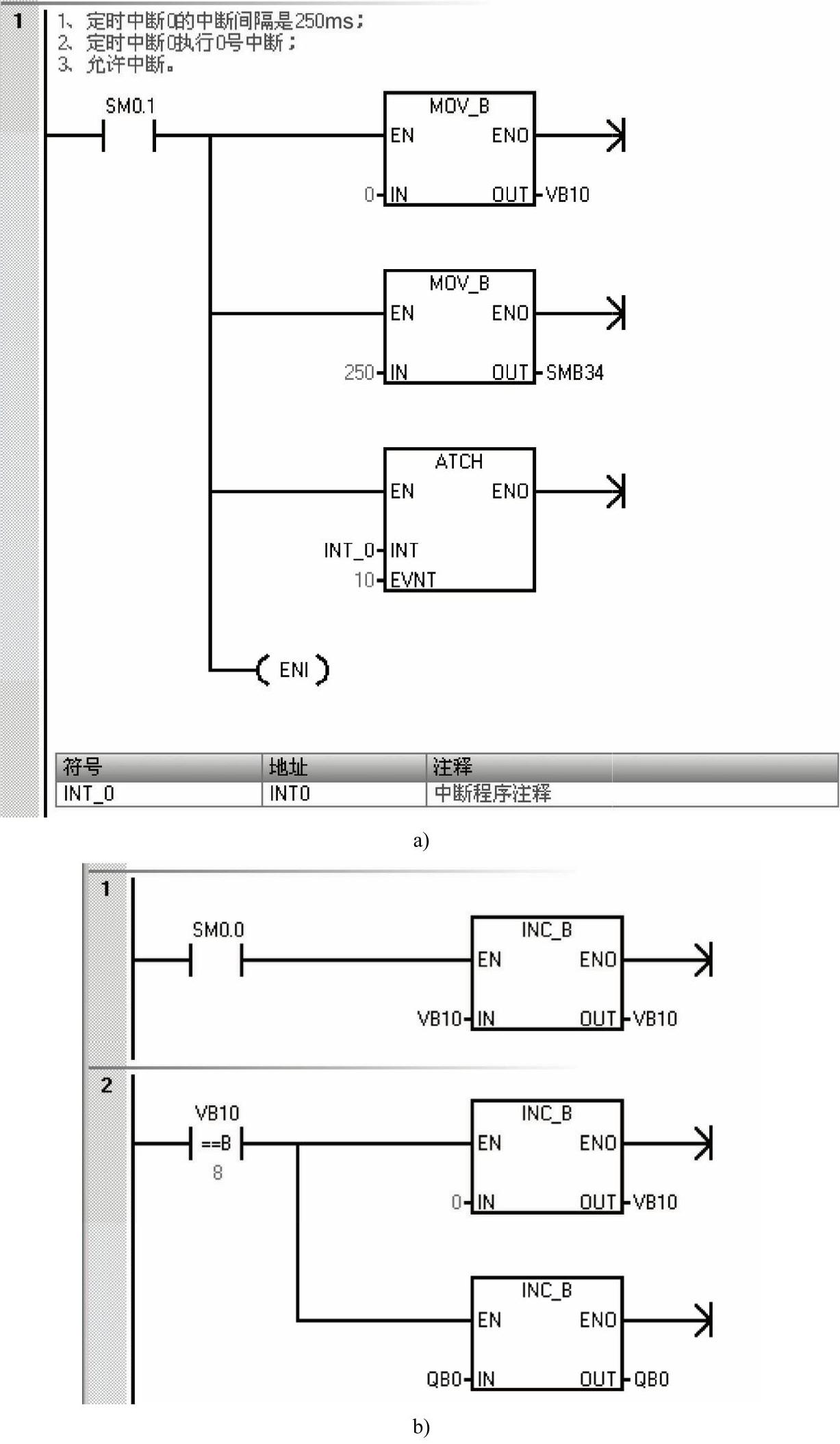

图4-106 梯形图

a)主程序 b)子程序
