数据处理指令包括数据移动指令、交换/填充存储器指令及移位指令等。数据移动指令非常有用，特别在数据初始化、数据运算和通信时经常用到。

1.数据移动指令

数据移动指令也称传送指令。数据移动指令有字节、字、双字和实数的单个数据移动指令，还有以字节、字、双字为单位的数据块移动指令，用以实现各存储器单元之间的数据移动和复制。

单个数据移动指令一次完成一个字节、字或双字的传送。以下仅以移动字节指令为例说明移动指令的使用方法，移动字节指令格式见表4-18。

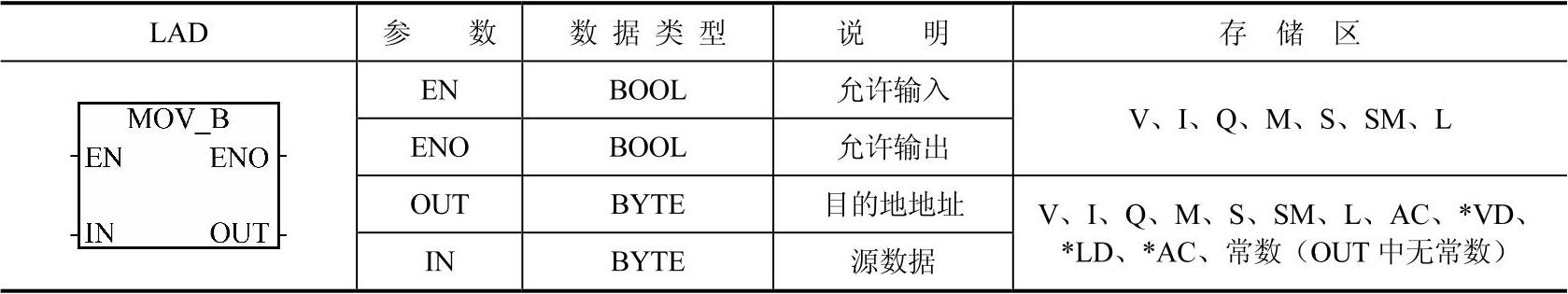

表4-18 移动字节指令格式

当使能端输入EN有效时，将输入端IN中的字节移动至OUT指定的存储器单元输出。输出端ENO的状态和使能端EN的状态相同。

【例4-24】VB0中的数据为20，程序如图4-56所示，试分析运行结果。

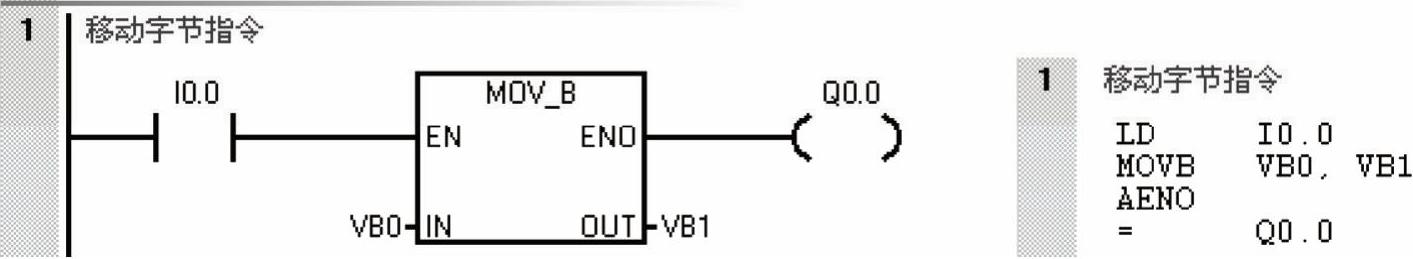

图4-56 移动字节指令应用举例

【解】当I0.0闭合时，执行移动字节指令，VB0和VB1中的数据都为20，同时Q0.0输出高电平；当I0.0闭合后断开，VB0和VB1中的数据都仍为20，但Q0.0输出低电平。

移动字、双字和实数指令的使用方法与移动字节指令类似，在此不再说明。

【关键点】读者若将输出VB1改成VW1，则程序出错。因为移动字节的操作数不能为字。

2.成块移动指令（BLKMOV）

成块移动指令即一次完成N个数据的成块移动，成块移动指令是一个效率很高的指令，应用很方便，有时使用一条成块移动指令可以取代多条移动指令，其指令格式见表4-19。

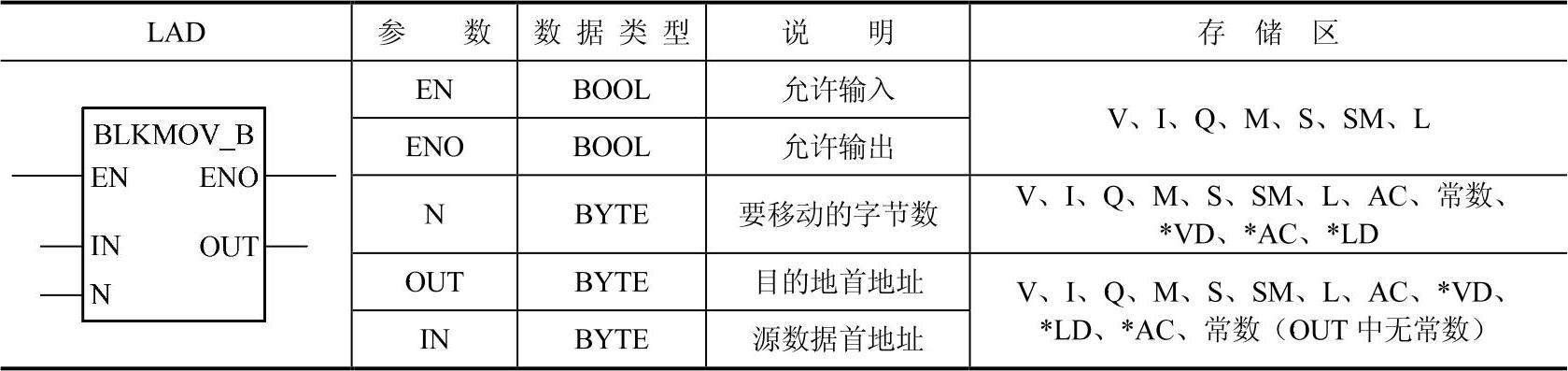

表4-19 成块移动指令格式

【例4-25】编写一段程序，将VB0开始的4个字节的内容移动至VB10开始的4个字节存储单元中，VB0～VB3的数据分别为5、6、7、8。

【解】程序运行结果如图4-57所示。

图4-57 成块移动字节程序示例

数组1的数据：5678

数据地址：VB0 VB1 VB2 VB3

数组2的数据：5678

数据地址：VB10 VB11 VB12 VB3

成块移动指令还有成块移动字和成块移动双字，其使用方法和成块移动字节类似，只不过其数据类型不同而已。(www.daowen.com)

3.字节交换指令（SWAP）

字节交换指令用来实现字中高、低字节内容的交换。当使能端（EN）输入有效时，将输入字IN中的高、低字节内容交换，结果仍放回字IN中。其指令格式见表4-20。

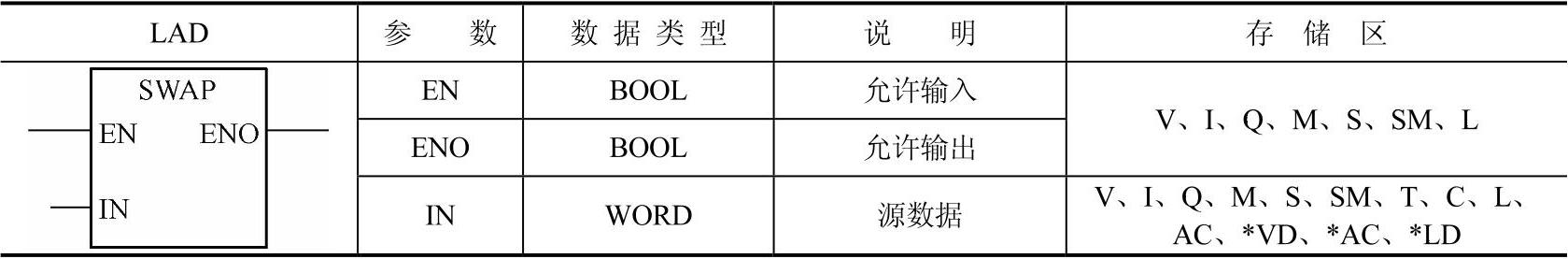

表4-20 字节交换指令格式

【例4-26】如图4-58所示的程序，若QB0=FF，QB1=0，在接通I0.0的前后，PLC的输出端的指示灯有何变化？

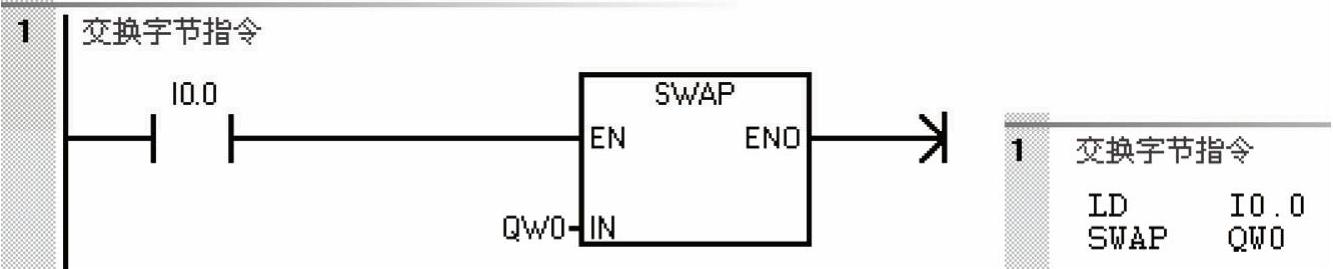

图4-58 交换字节指令程序示例

【解】执行程序后，QB1=FF，QB0=0，因此运行程序前PLC的输出端的QB0.0～QB0.7指示灯亮，执行程序后QB0.0～QB0.7指示灯灭，而QB1.0～QB1.7指示灯亮。

4.填充存储器指令（FILL）

填充存储器指令用来实现存储器区域内容的填充。当使能端输入有效时，将输入字IN填充至从OUT指定单元开始的N个字存储单元。

填充存储器指令可归类为表格处理指令，用于数据表的初始化，特别适合于连续字节的清零，填充存储器指令格式见表4-21。

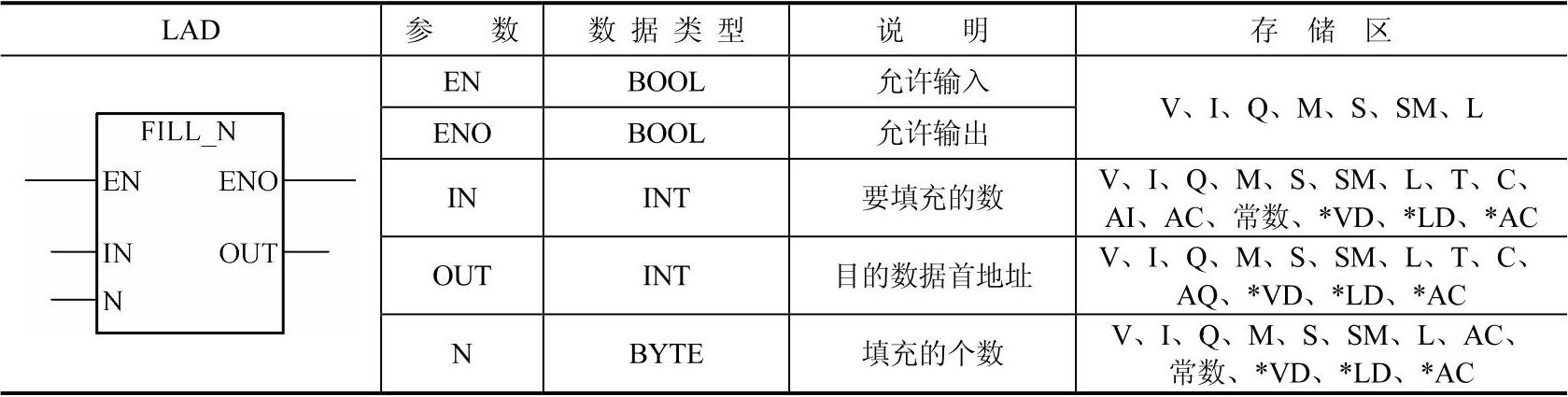

表4-21 填充存储器指令格式

【例4-27】编写一段程序，将从VW0开始的10个字存储单元清零。

【解】程序如图4-59所示。FILL是表指令，使用比较方便，特别是在程序的初始化时，常使用FILL指令，将要用到的数据存储区清零。在编写通信程序时，通常在程序的初始化时，将数据发送缓冲区和数据接受缓冲区的数据清零，就要用到FILL指令。此外，表指令中还有FIFO、LIFO等指令，请读者参考相关手册。

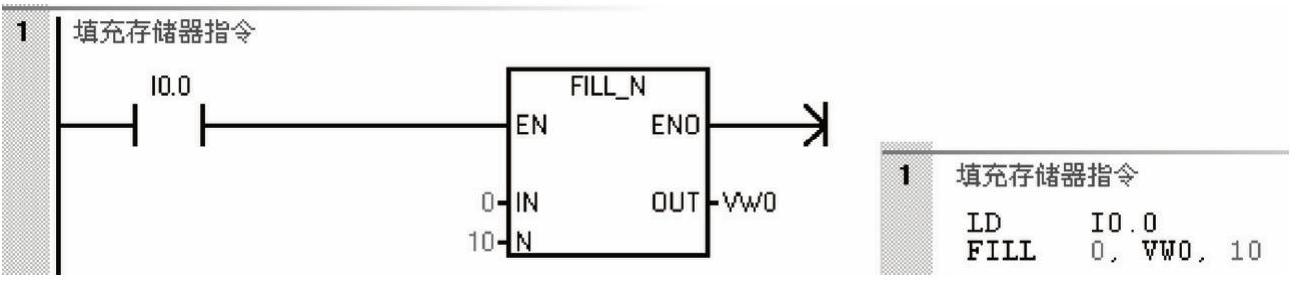

图4-59 填充存储器指令程序示例

当然也可以使用BLKMOV指令完成以上功能。

【例4-28】如图4-60所示为电动机Y-△起动的电气原理图，请编写程序。

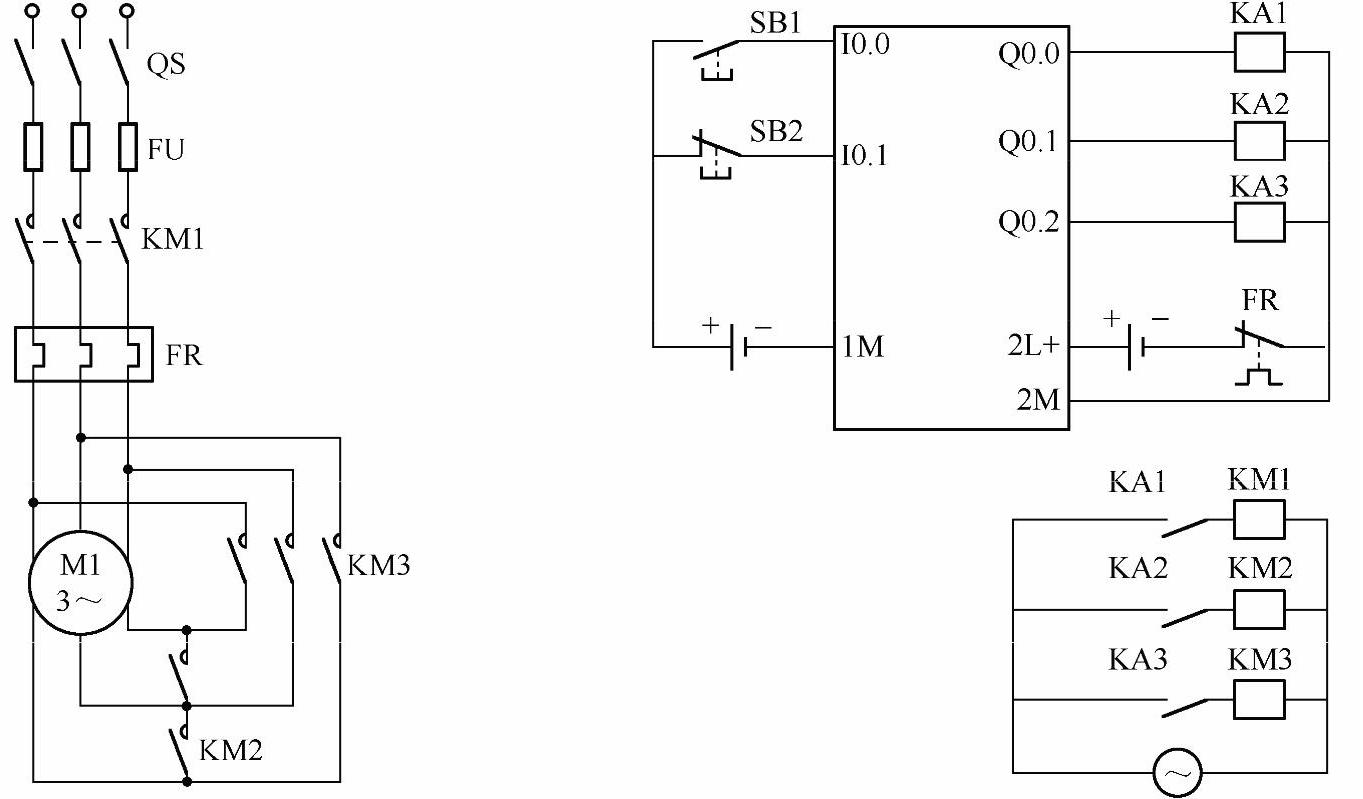

图4-60 电气原理图

【解】前10s，Q0.0和Q0.1线圈得电，星形起动，从第10～11s只有Q0.0得电，从11s开始，Q0.0和Q0.2线圈得电，电动机为三角形运行。梯形图如图4-61所示。

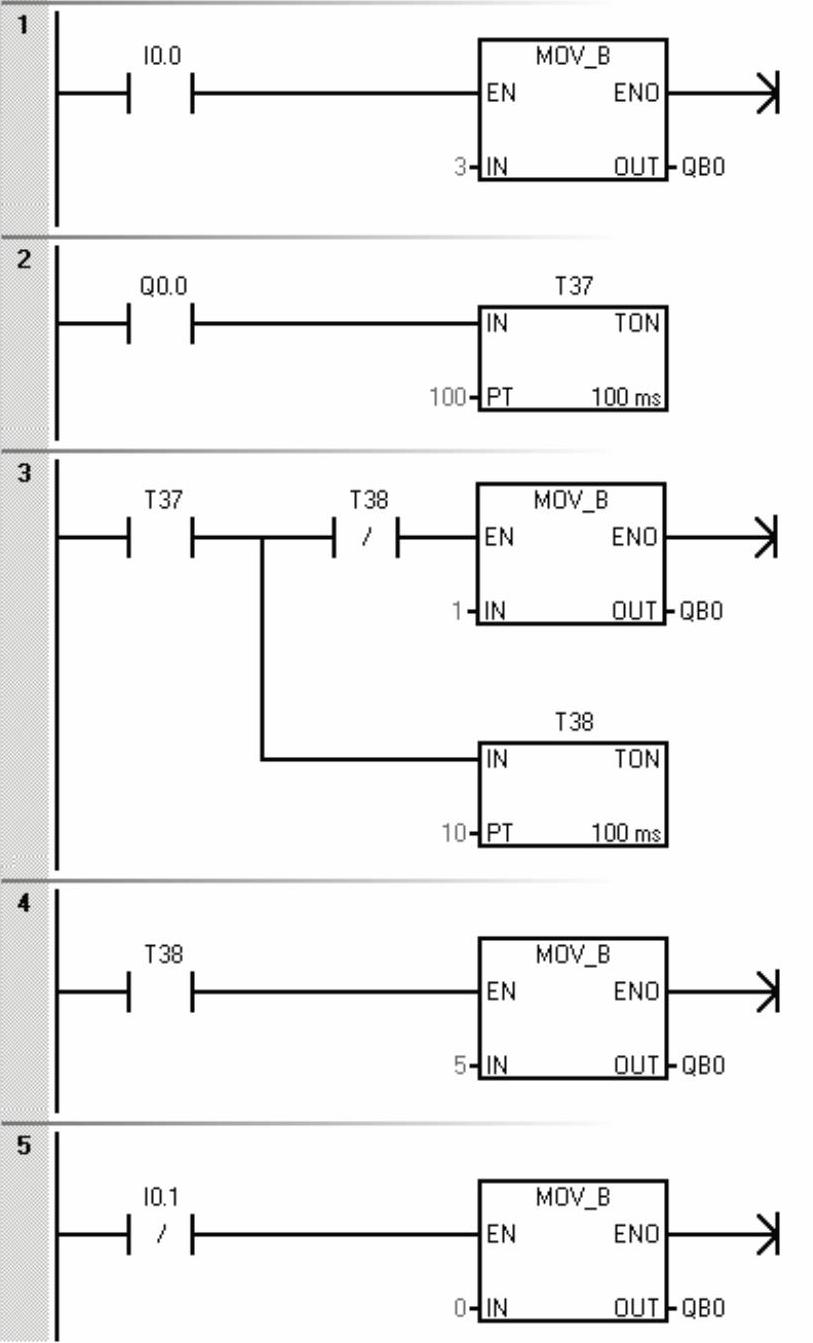

图4-61 电动机Y-△起动梯形图
