边沿触发是指用边沿触发信号产生一个机器周期的扫描脉冲，通常用做脉冲整形。边沿触发指令分为上升沿（正跳变触发）和下降沿（负跳变触发）两大类。正跳变触发指输入脉冲的上升沿使触点闭合（ON）一个扫描周期。负跳变触发指输入脉冲的下降沿使触点闭合（ON）一个扫描周期。边沿触发指令格式见表4-5。

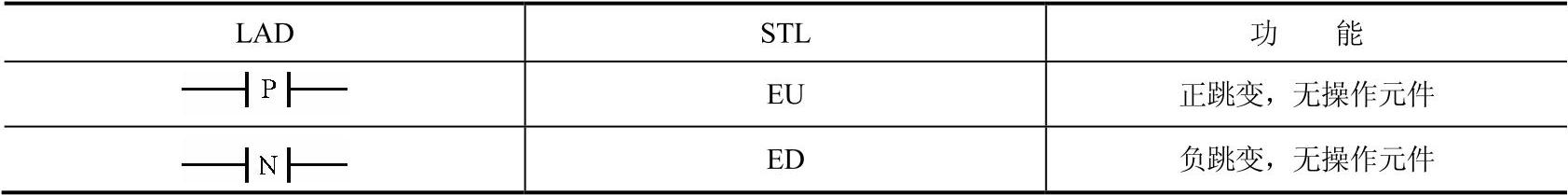

表4-5 边沿触发指令格式

【例4-5】如图4-17所示的程序，若I0.0上电一段时间后再断开，请画出I0.0 Q0.0、Q0.1和Q0.2的时序图。

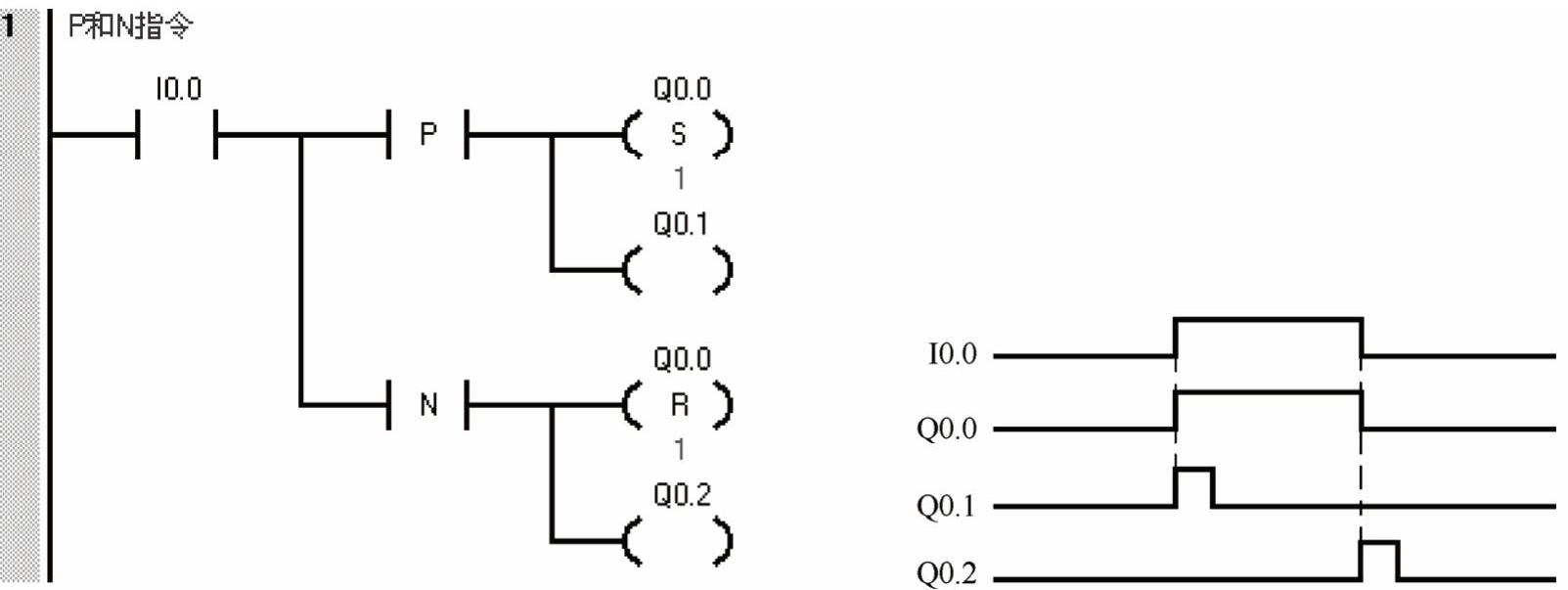

图4-17 边沿触发指令应用示例

【解】如图4-17所示，在I0.0的上升沿，触点（EU）产生一个扫描周期的时钟脉冲，驱动输出线圈Q0.1通电一个扫描周期，Q0.0通电，使输出线圈Q0.0置位并保持。(www.daowen.com)

在I0.0的下降沿，触点（ED）产生一个扫描周期的时钟脉冲，驱动输出线圈Q0.2通电一个扫描周期，使输出线圈Q0.0复位并保持。

【例4-6】设计用一个单按钮控制一盏灯的亮和灭，即按奇数次按钮灯亮，按偶数次按钮灯灭（有资料称为乒乓控制）。

【解】当I0.0第一次合上时，V0.0接通一个扫描周期，使得Q0.0线圈得电一个扫描周期，当下一次扫描周期到达，Q0.0常开触点闭合自锁，灯亮。

当I0.0第二次合上时，V0.0接通一个扫描周期，使得Q0.0线圈闭合一个扫描周期，切断Q0.0的常开触点和V0.0的常开触点，使得灯灭。梯形图如图4-18所示。

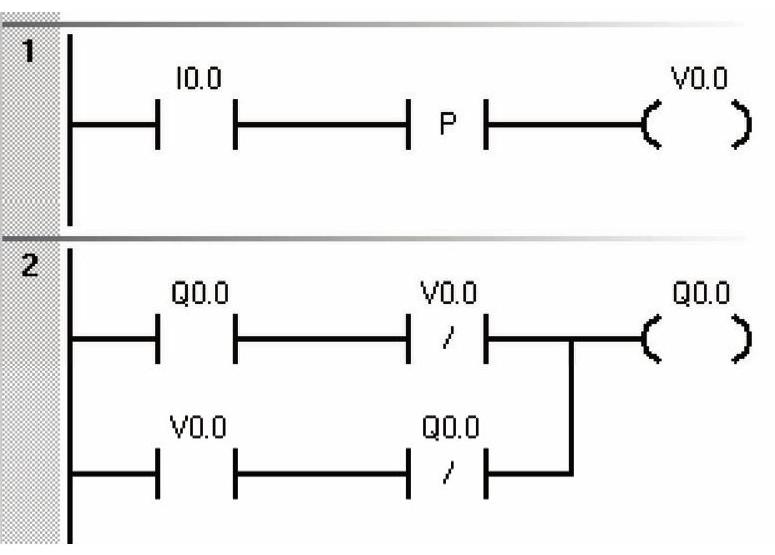

图4-18 梯形图
