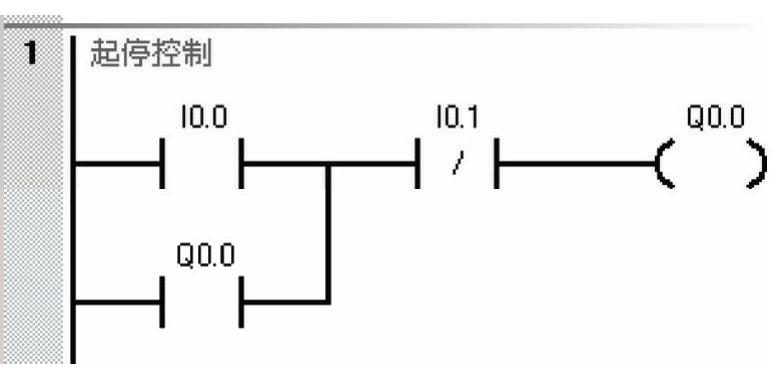

下面以图3-66所示的起/停控制梯形图为例，完整地介绍一个程序从输入到下载、运行和监控的全过程。

图3-66 起/停控制梯形图

1.启动STEP7-Micro/WIN SMART软件

启动STEP7-Micro/WIN SMART软件，弹出如图3-67所示的界面。

图3-67 STEP7-Micro/WIN SMART软件初始界面

2.硬件配置

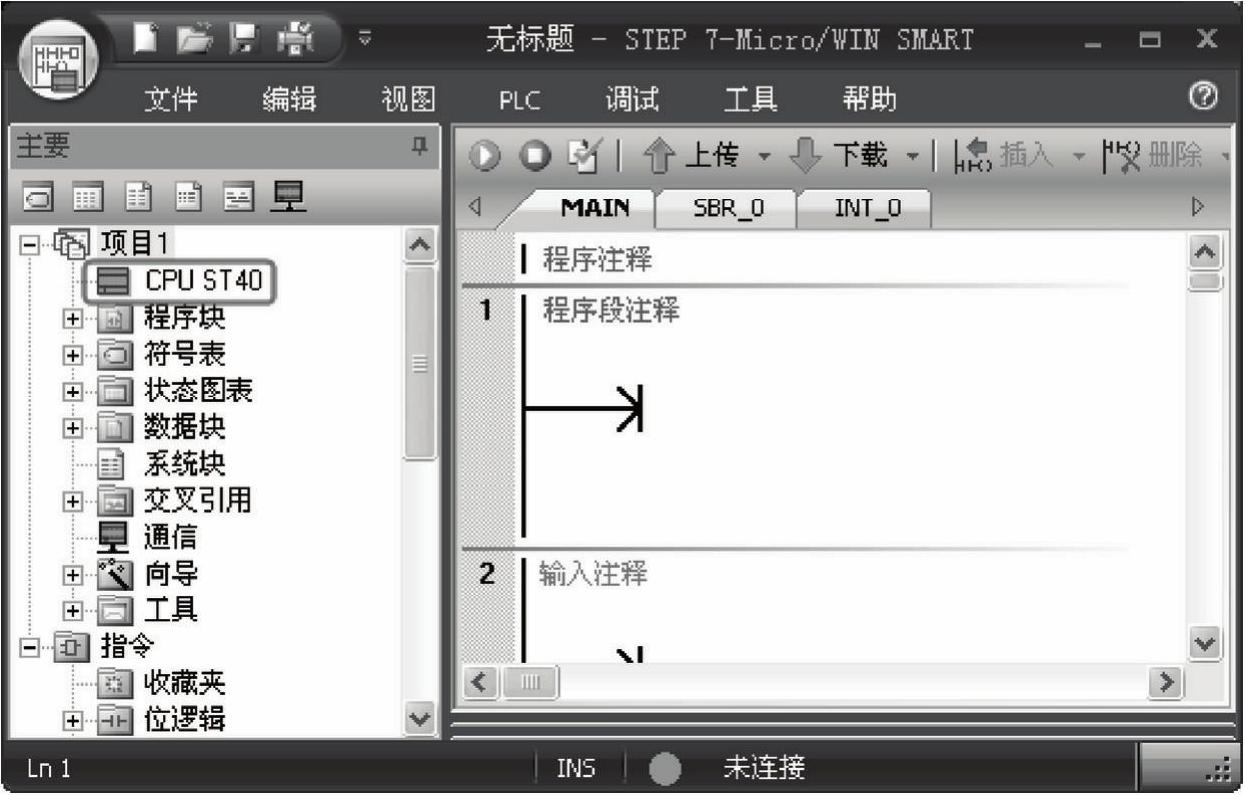

展开指令树中的“项目1”节点，选中并双击“CPU ST40”（也可能是其他型号的CPU），这时弹出“系统块”界面，单击“下三角”按钮，在下拉列表框中选定“CPU ST40(DC/DC/DC)”（这是本例的机型），然后单击“确认”按钮，如图3-68所示。

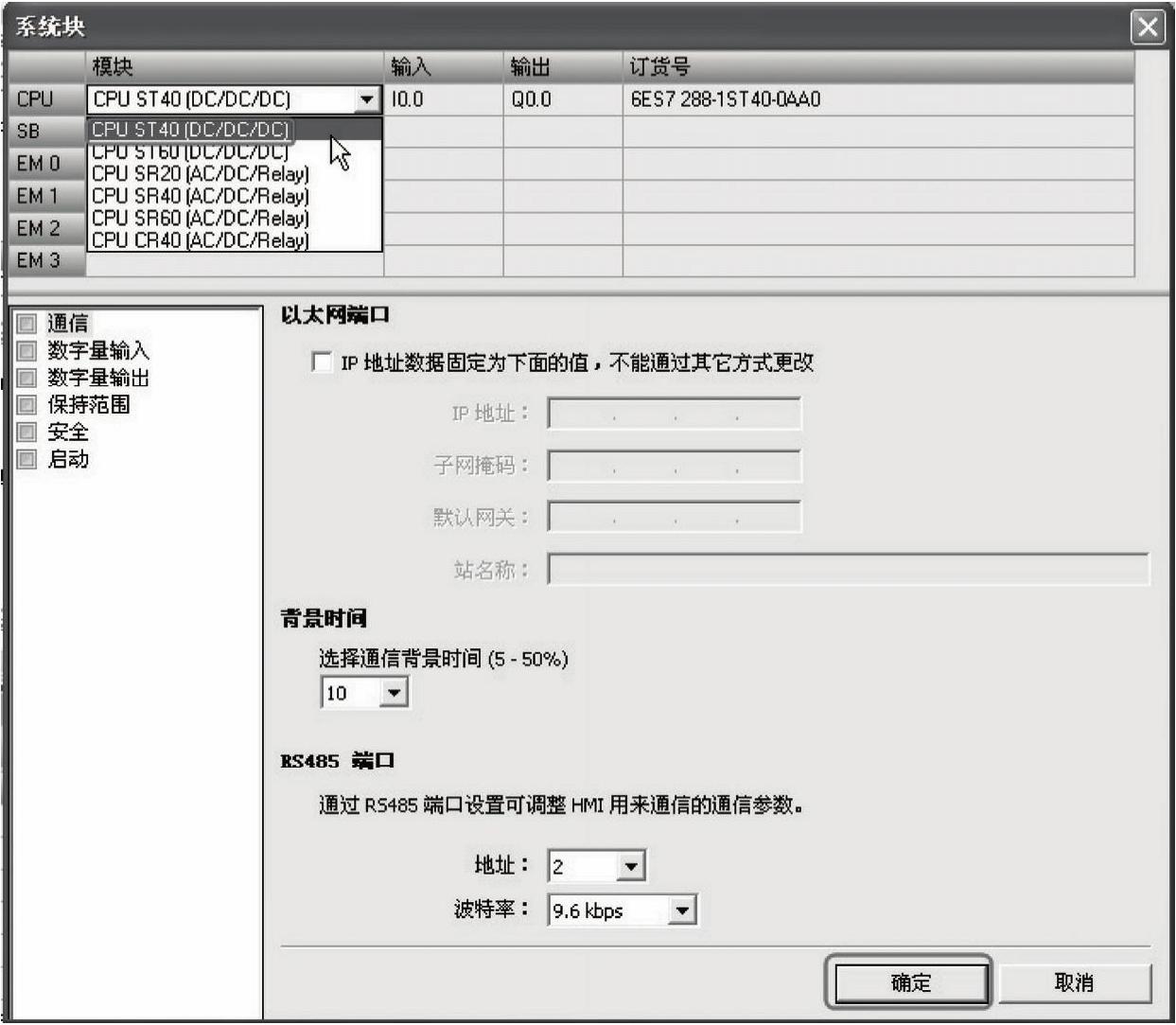

图3-68 PLC类型选择界面

3.输入程序

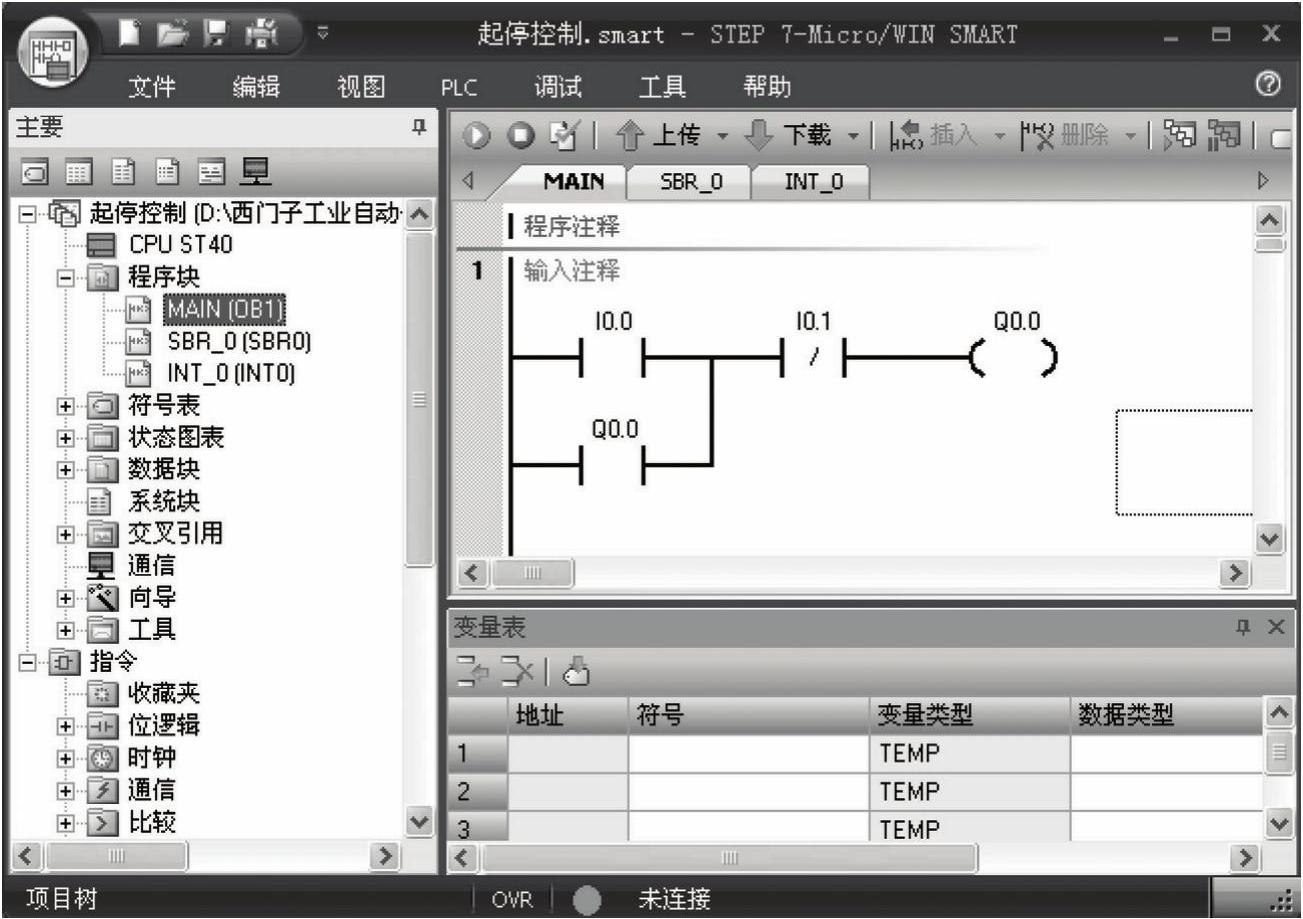

展开指令树中的“指令”节点，依次双击常开触点按钮 ”（或者拖入程序编辑窗口）、常闭触点按钮“ ”、输出线圈按钮“（ ）”，换行后再双击常开触点按钮 ”，出现程序输入界面，如图3-69所示。接着单击红色的问号，输入寄存器及其地址（本例为I0.0、Q0.0等），输入完毕后如图3-70所示。

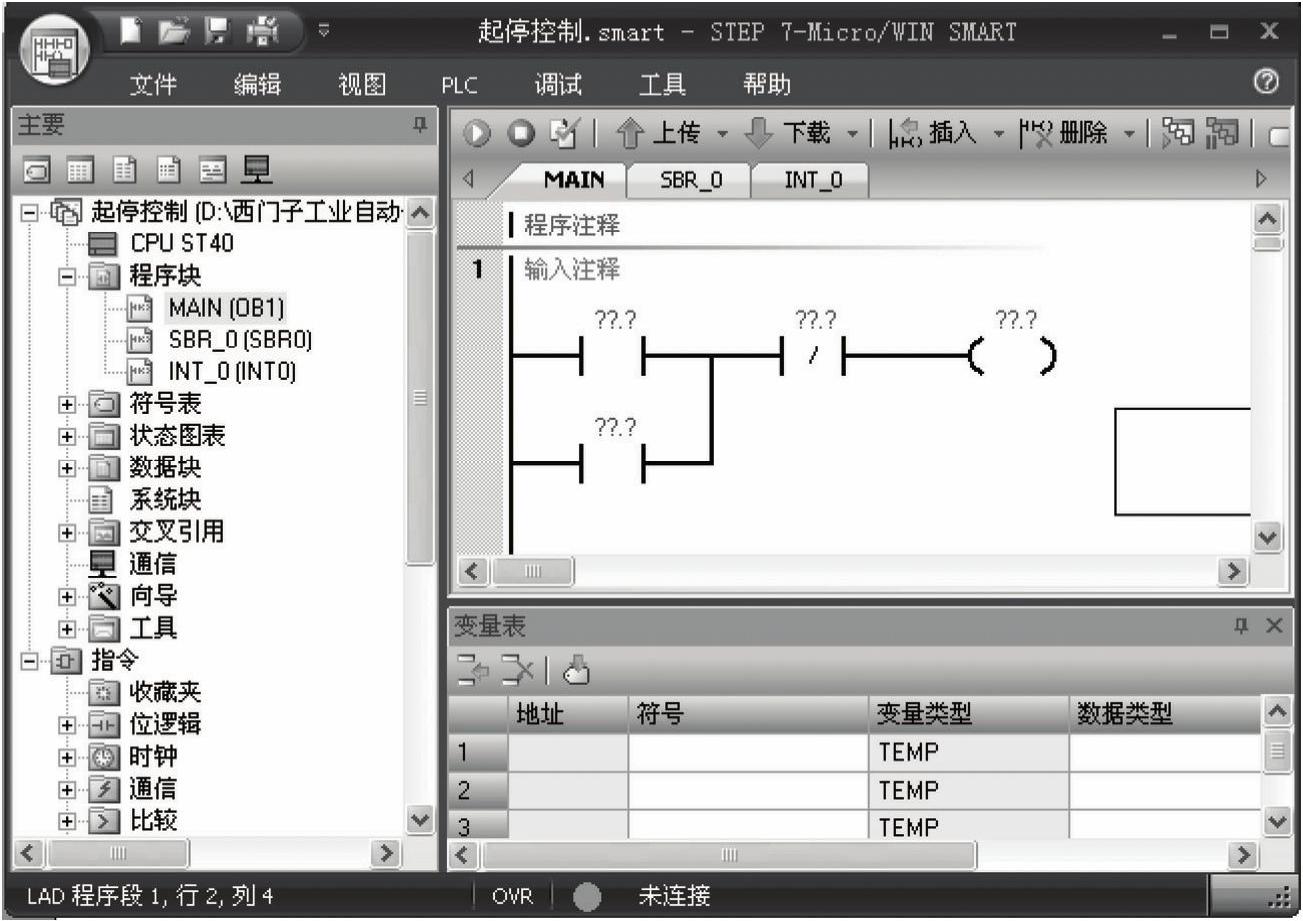

图3-69 程序输入界面（1）

图3-70 程序输入界面（2）

【关键点】有的初学者在输入时会犯这样的错误，将“Q0.0”错误地输入成QO.O”，此时“QO.O”下面将有红色的波浪线提示错误。

4.编译程序

单击标准工具栏的“编译”按钮 进行编译，若程序有错误，则输出窗口会显示错误信息

编译后如果有错误，可在下方的输出窗口查看错误，双击该错误即跳转到程序中该错误的所在处，根据系统手册中的指令要求进行修改，如图3-71所示。

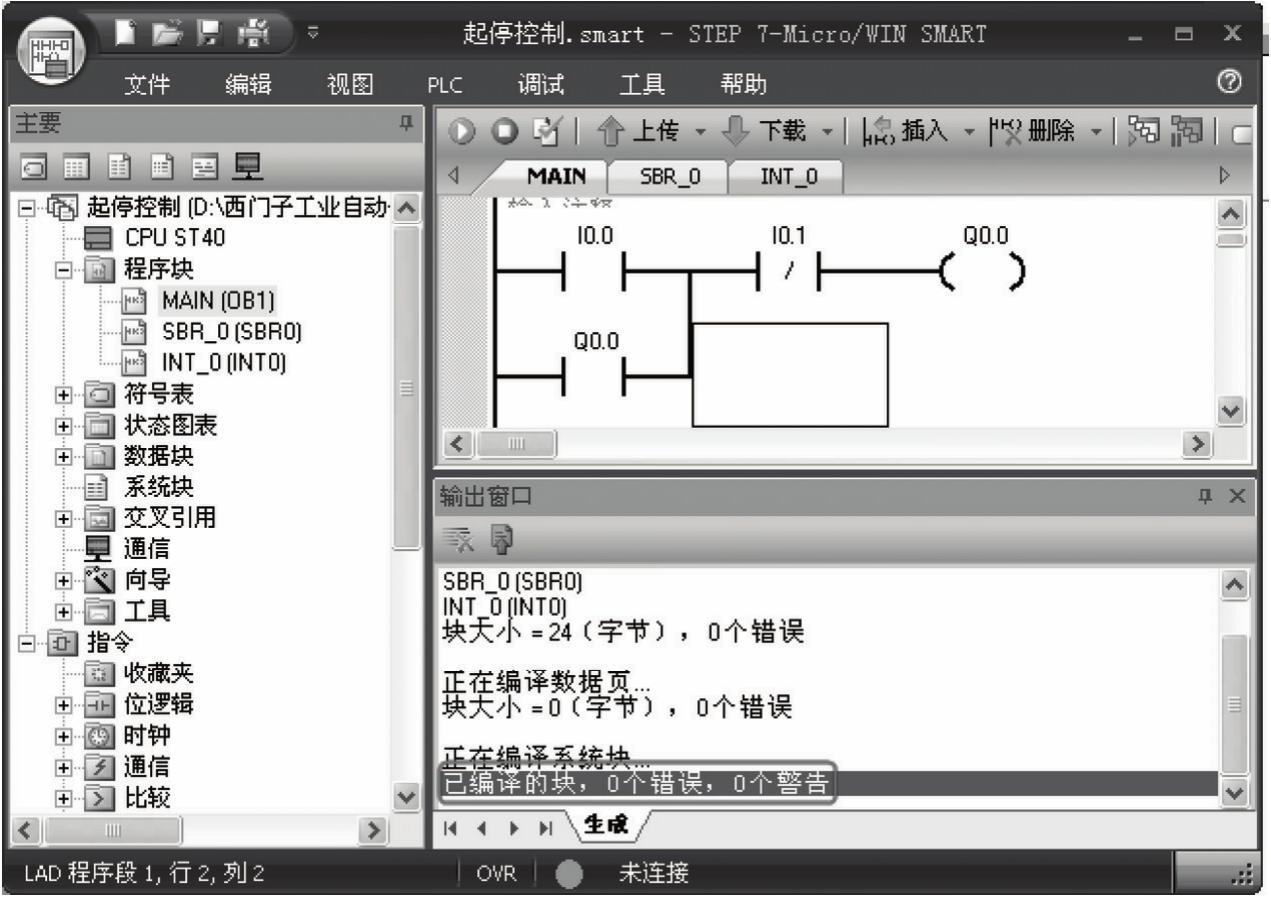

图3-71 编译程序

5.连机通信

选中项目树中的项目（本例为“起停控制”）下的“通信”，如图3-72所示，并双击

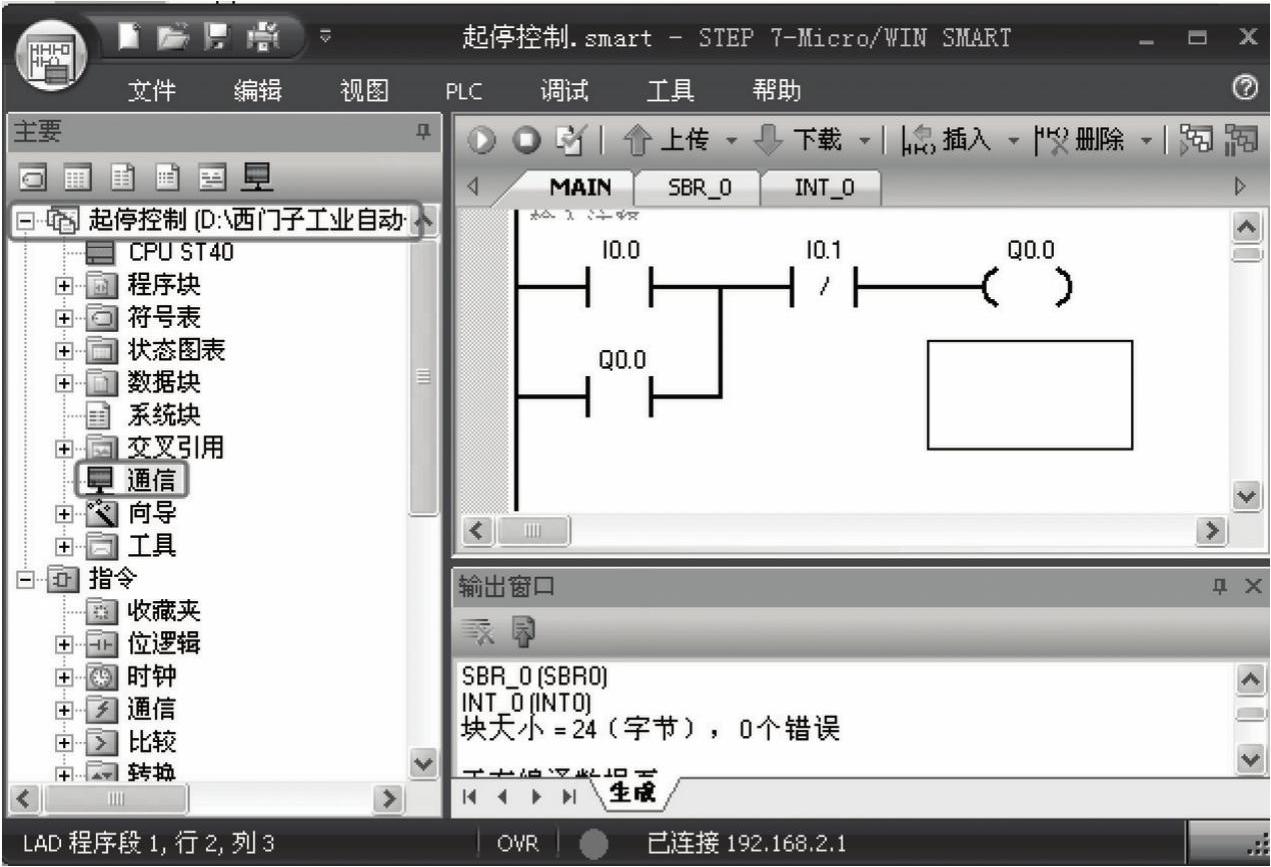

图3-72 打开通信界面

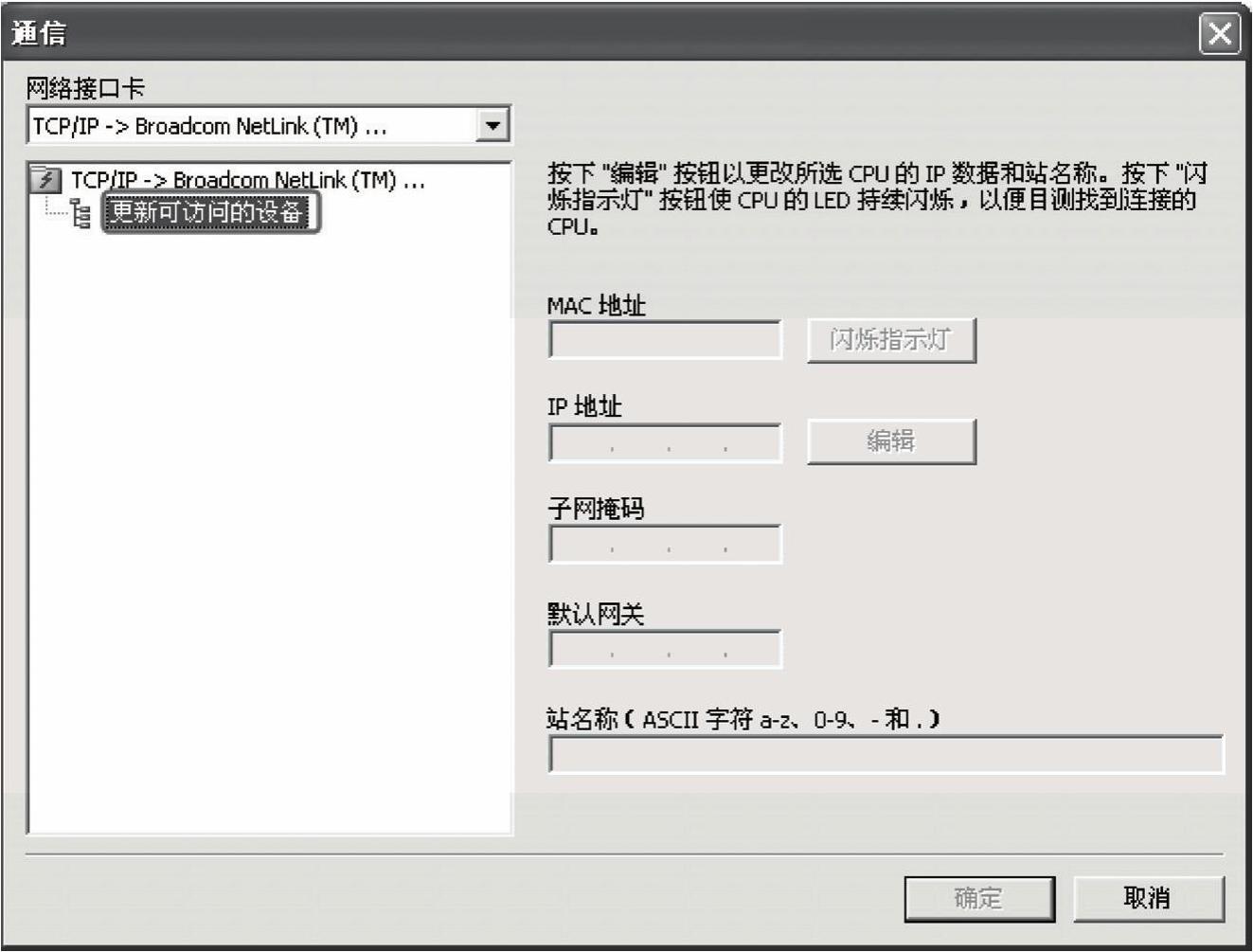

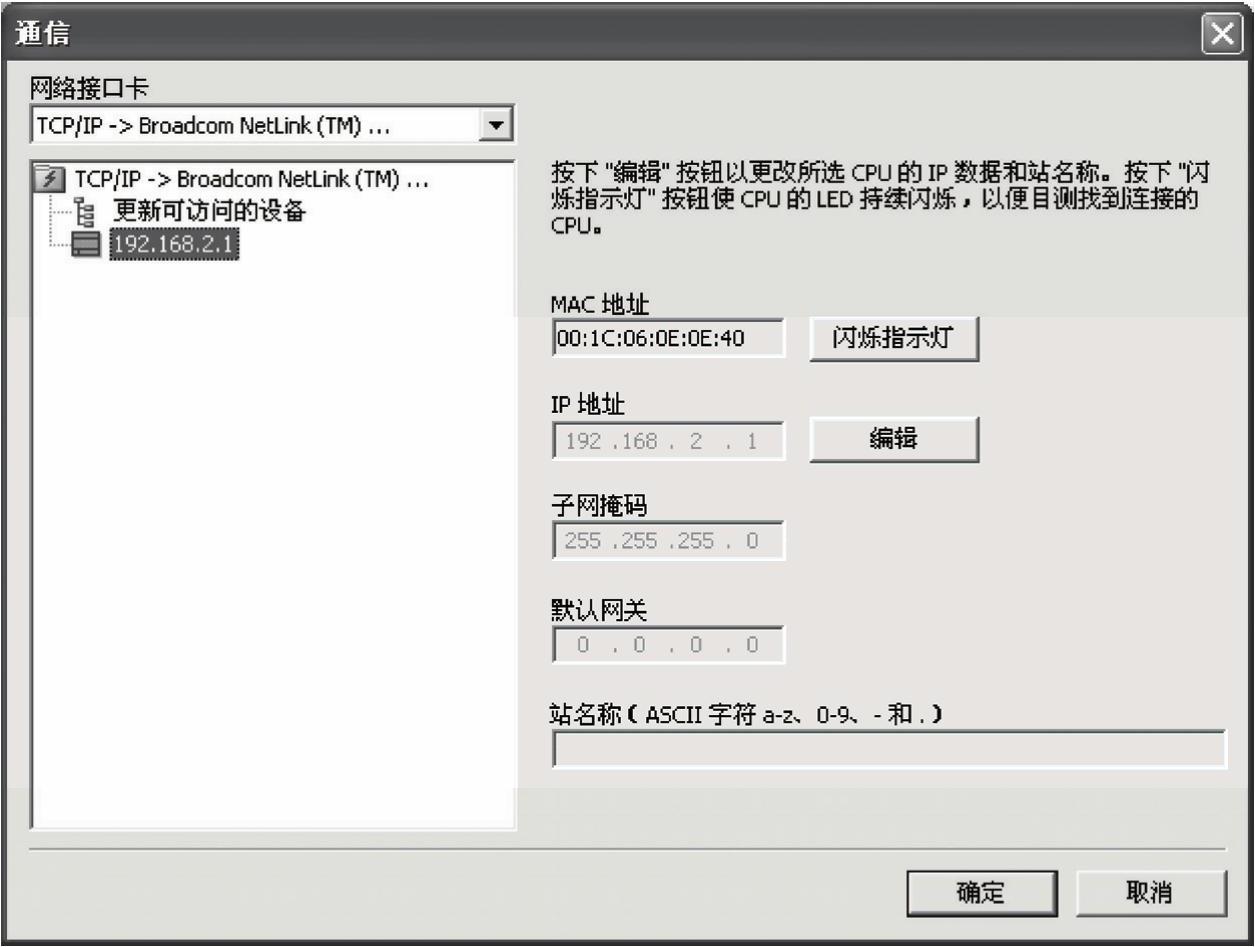

该项目，弹出“通信”对话框。单击“下三角”按钮，选择个人计算机的网卡，这个网卡与计算机的硬件有关（本例的网卡为“Broadcom Netlink(TM)”），如图3-73所示。再用鼠标双击“更新可访问的设备”选项，如图3-74所示，弹出如图3-75所示的界面，表明PLC的地址是“192.168.2.1”。这个IP地址很重要，是设置个人计算机时，必须要参考的。

图3-73 通信界面（1）

图3-74 通信界面（2）

图3-75 通信界面（3）

【关键点】不设置个人计算机，也可以搜索到“可访问的设备”，即PLC，但如果个人计算机的IP地址设置不正确，就不能下载程序。

6.设置计算机IP地址(www.daowen.com)

目前向S7-200 SMART下载程序，只能使用PLC集成的PN口，因此首先要对计算机的IP地址进行设置，这是建立计算机与PLC通信首先要完成的步骤，具体如下。

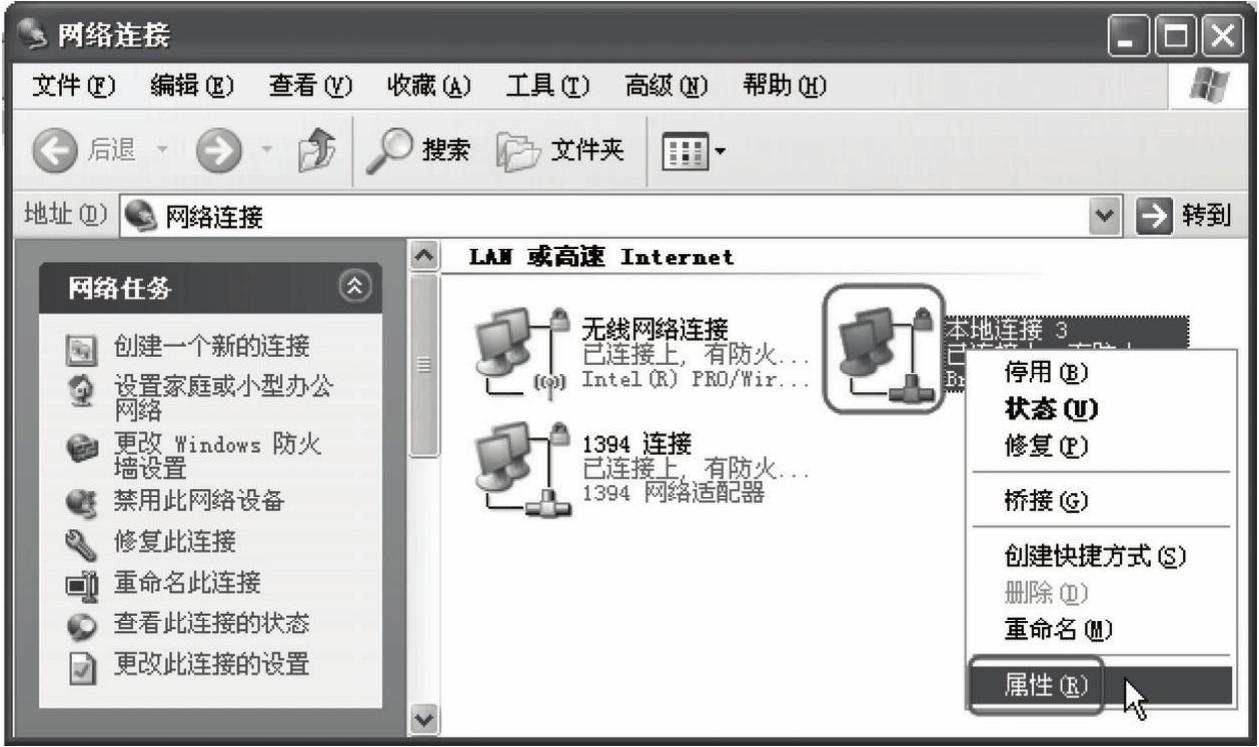

首先打开个人计算机的“网络连接”（本例的操作系统为Windows XP SP3，其他操作系统的步骤可能有所差别），如图3-76所示，选中“本地连接”，单击鼠标右键，弹出快捷菜单，单击“属性”选项，弹出如图3-77所示的界面，选中“Internet协议（TCP/ IP）”选项，单击“属性”按钮，弹出3-78所示的界面，选择“使用下面的IP地址”选项，按照如图3-78所示设置IP地址和子网掩码，单击“确定”按钮即可。

图3-76 设置计算机IP地址（1）

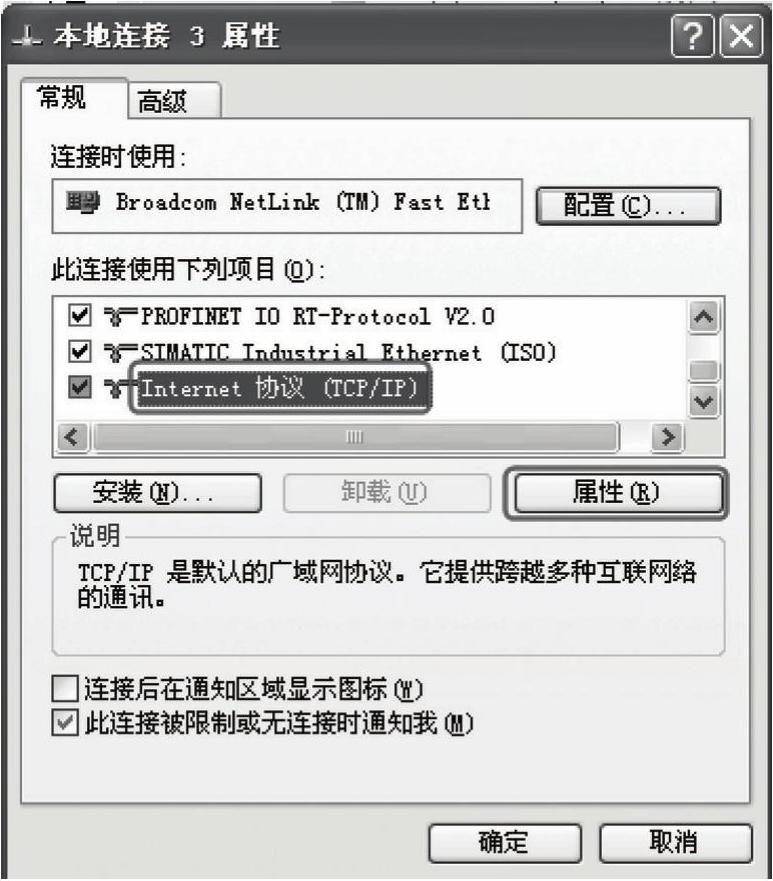

图3-77 设置计算机IP地址（2）

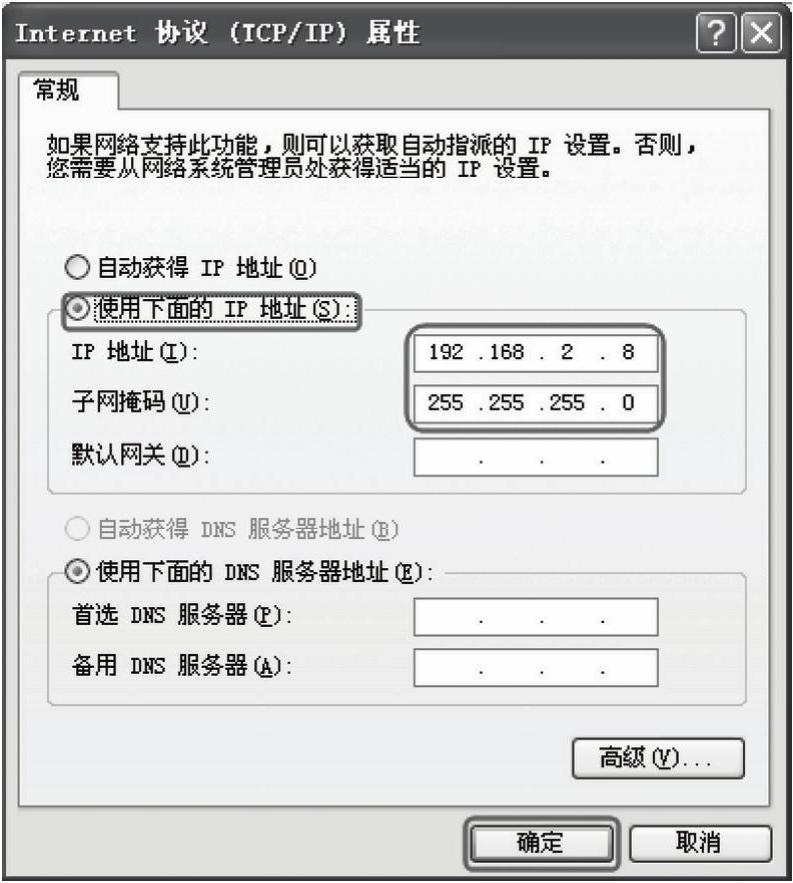

图3-78 设置计算机IP地址（3）

【关键点】以上的操作中，不能选择“自动获得IP地址”选项。

此外，要注意的是S7-200 SMART出厂时的IP地址是“192.168.2.1”，因此在没有修改的情况下下载程序，必须要将计算机的IP地址设置成与PLC在同一个网段。简单地说，就是计算的IP地址的最末一个数字要与PLC的IP地址的末尾数字不同，而其他的数字要相同，这是非常关键的，读者务必要牢记。

7.下载程序

单击工具栏中的下载按钮 ，弹出“下载”对话框，如图3-79所示，将“选项”栏中的“程序块”、“数据块”和“系统块”3个选项全部勾选，若PLC此时处于“运行”模式，再将PLC设置成“停止”模式，如图3-80所示，然后单击“是”按钮，则程序自动下载到PLC中。下载成功后，输出窗口中有“下载已成功完成1”字样的提示，如图3-81所示，最后单击“关闭”按钮。

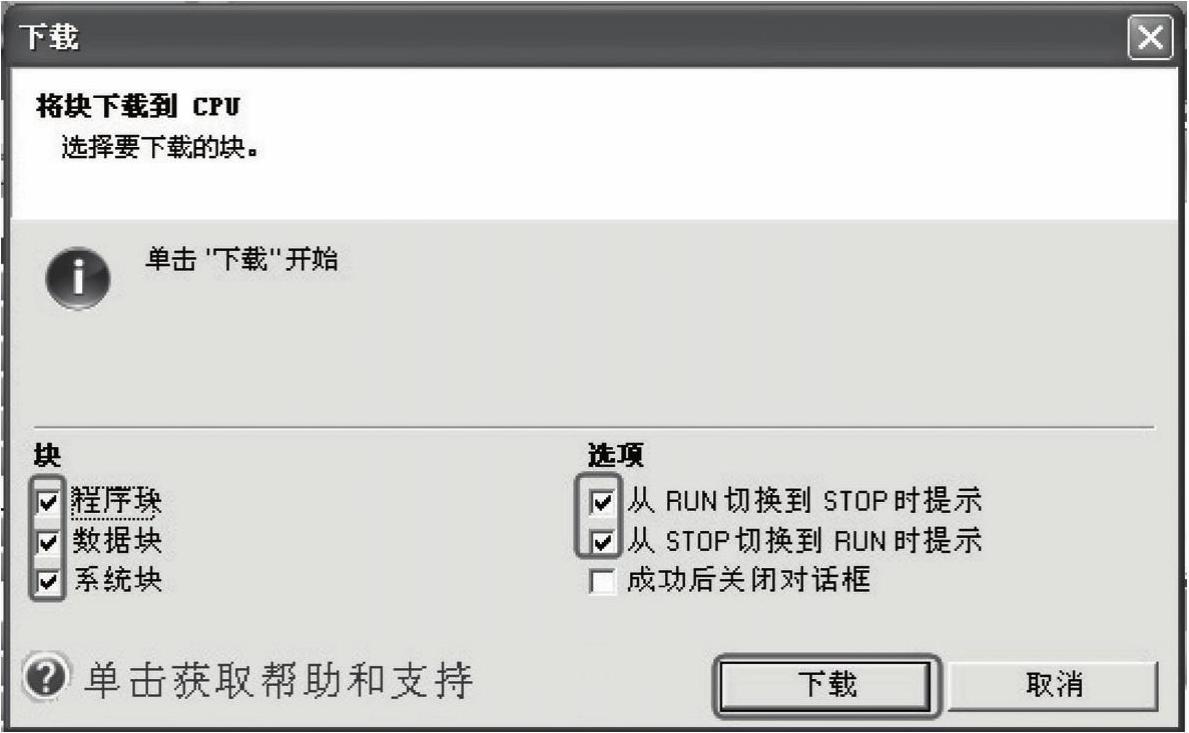

图3-79 下载程序

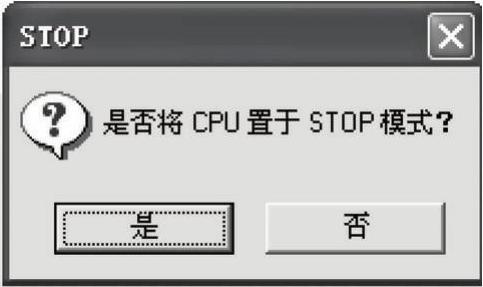

图3-80 停止运行

图3-81 下载成功完成界面

8.运行和停止运行模式

要运行下载到PLC中的程序，只要单击工具栏中“运行”按钮 即可，同理要停止运行程序，只要单击工具栏中“停止”按钮 即可。

9.程序状态监控

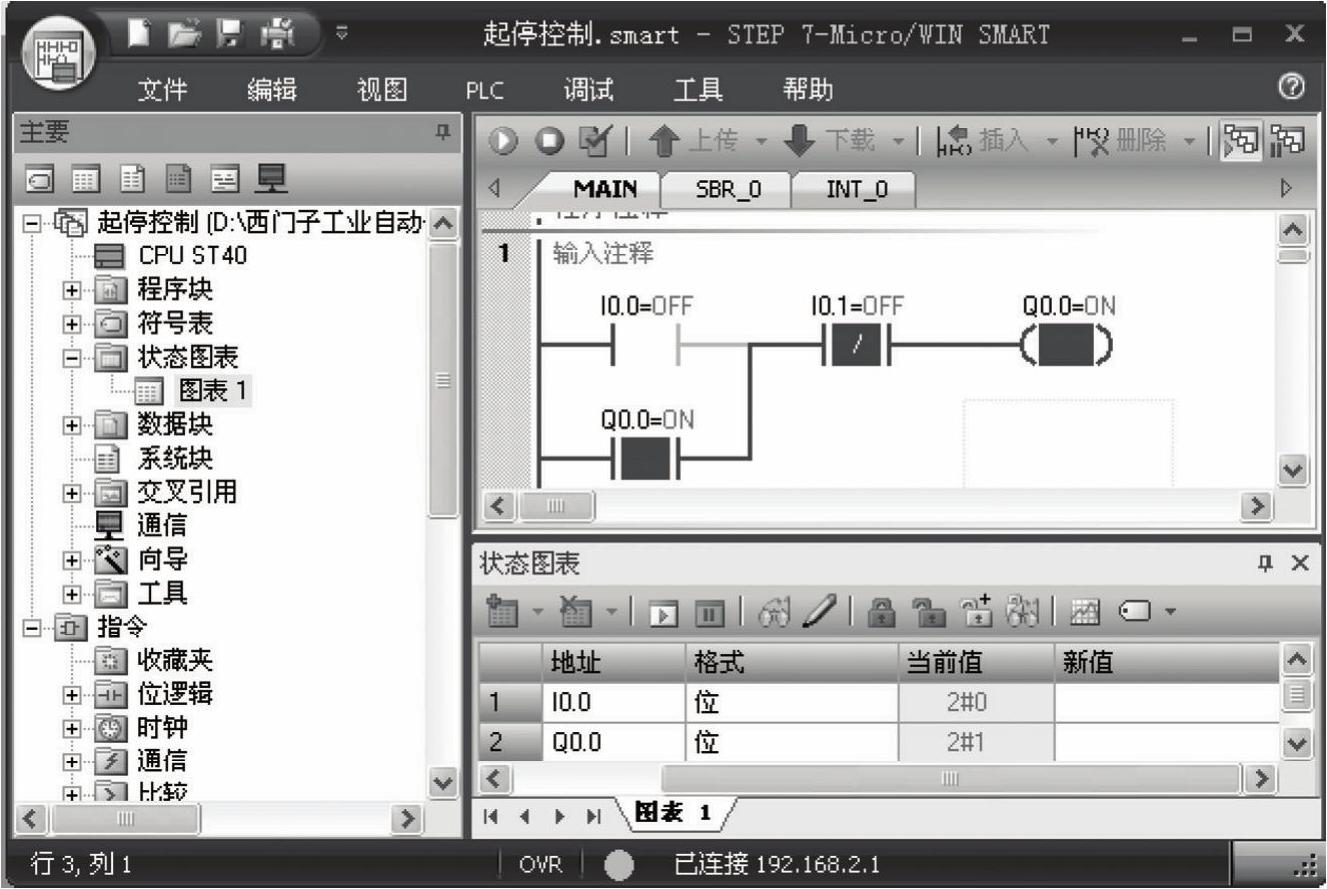

在调试程序时，“程序状态监控”功能非常有用，当开启此功能时，闭合的触点中有蓝色的矩形，而断开的触点中没有蓝色的矩形，如图3-82所示。要开启“程序状态监控”功能，只需要单击菜单栏上的“调试”→“程序状态”按钮 即可。监控程序之前，程序应处于“运行”状态。

图3-82 程序状态监控

【关键点】程序不能下载有以下几种情况。

（1）双击“更新可访问的设备”选项时，仍然找不到可访问的设备（即PLC）。

读者可按以下几种方法进行检修。

1）读者要检查网线是否将PLC与个人计算机连接完好，如果网络连接中显示 ，或者个人计算机的右下角显示 ，则表明网线没有将个人计算机与PLC连接上，解决方案是更换网线或者重新拔出和插上网线，直到以上2个图标上的红色叉号消失为止。

2）如果读者安装了盗版的操作系统，也可能造成找不到可访问的设备，对于初学者，遇到这种情况特别不容易发现，因此安装正版操作系统是必要的。

3）“通信”设置中，要选择个人计算机中安装的网卡的具体牌号，不能选择其他的选项。

（2）找到可访问的设备（即PLC），但不能下载程序。最可能的原因是，个人计算机的IP地址和PLC的IP地址不在一个网段中。

程序不能下载操作过程中的几种误解。

1）将反连接网线换成正连接网线。尽管西门子公司建议PLC的以太网通信使用正线连接，但在S7-200 SMART的程序下载中，这个做法没有实际意义，因为S7-200 SMART的PN口有自动交叉线功能，网线的正连接和反连接都可以下载程序。

2）双击“更新可访问的设备”选项时，仍然找不到可访问的设备。这是因为个人计算机的网络设置不正确。其实，个人计算机的网络设置只会影响到程序的下载，并不影响STEP7-Micro/WIN SMART访问PLC。
