用户自定义指令库:打造你的个性化操作流程

读者可以使用西门子公司编写的库,典型的是USS指令库和Modbus指令库,也可以自己定义指令库。用户可以把自己编制的程序集成到编程软件Micro/WIN中。这样可以在编程时调用实现相同功能的库指令,而不必同时打开几个项目文件拷贝。指令库也可以方便地在多个编程计算机之间传递。

一个已存在的程序项目只有子程序、中断程序可以被创建为指令库。中断程序只能随定义它的主程序、子程序集成到库中。指令库的使用方法与子程序基本一致。

定义指令库和调用指令的具体方法如下。

1)创建库。在菜单栏中,单击“文件”→“创建”,如图3-58所示,打开“创建库”界面,如图3-59所示,在“组件”选项卡中,选择已经创建好的程序,本例为“求和”,单击“添加”按钮。选中“属性”选项卡,如图3-60所示,输入库名“求和”,单击“浏览”按钮,弹出如图3-61所示的界面,单击“保存”按钮,保存库文件。回到图3-60所示的界面,单击“确定”按钮,完成创建库。

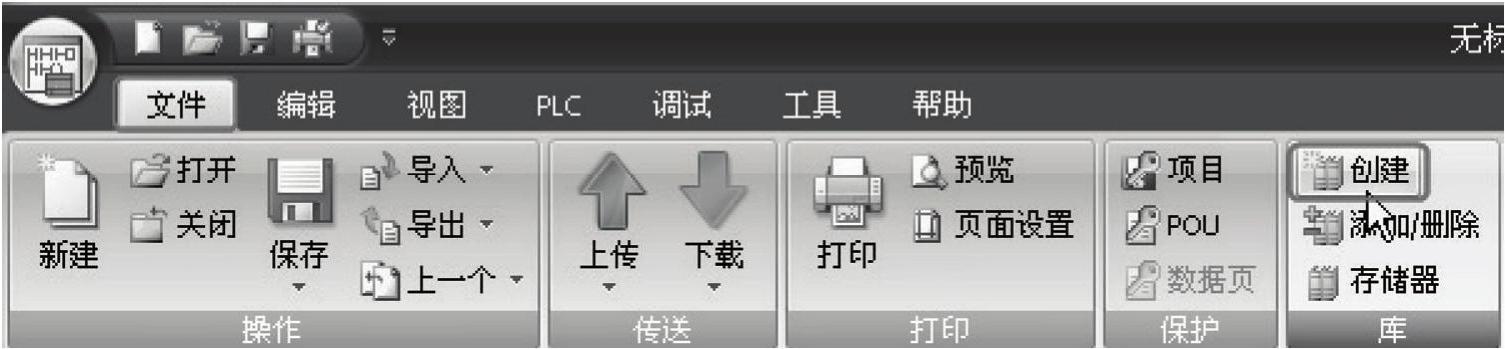

图3-58 “创建库”界面(1)

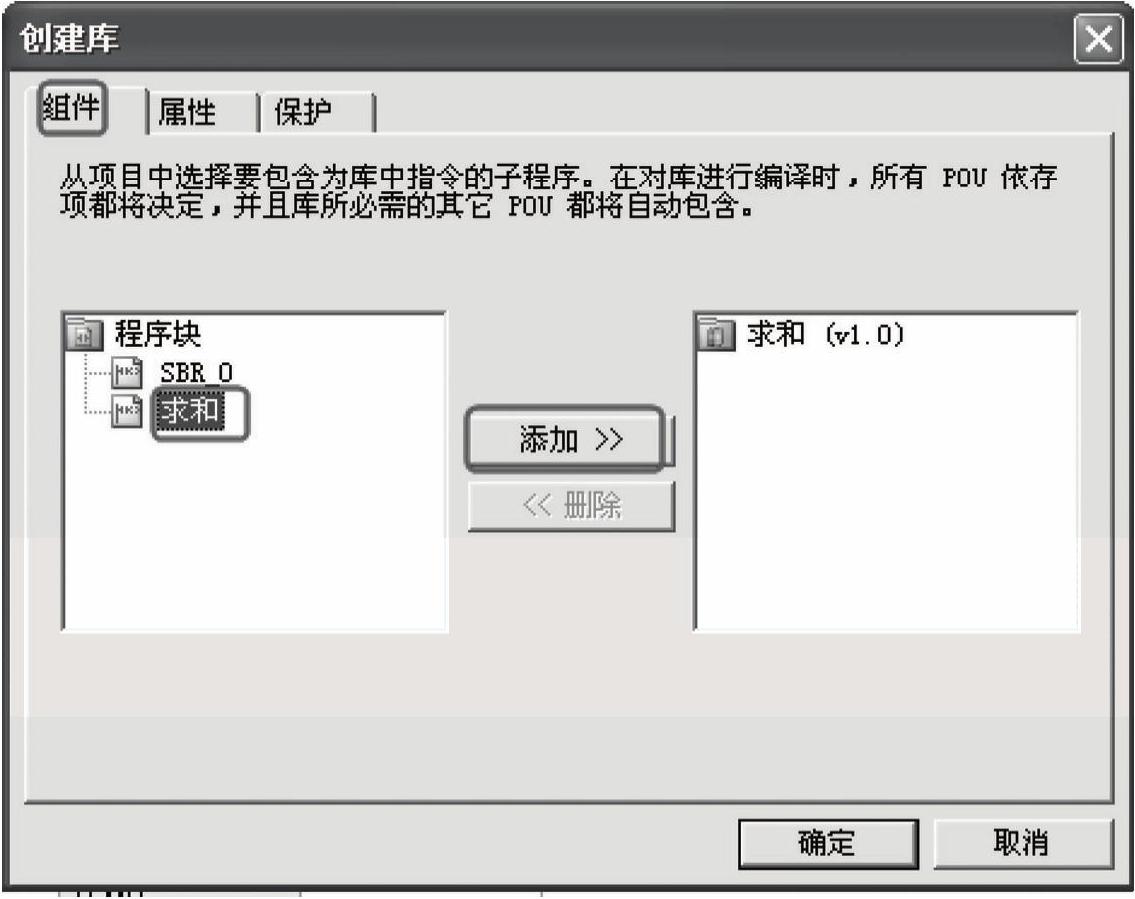

图3-59 “创建库”界面(2)


图3-60 “创建库”界面(3)

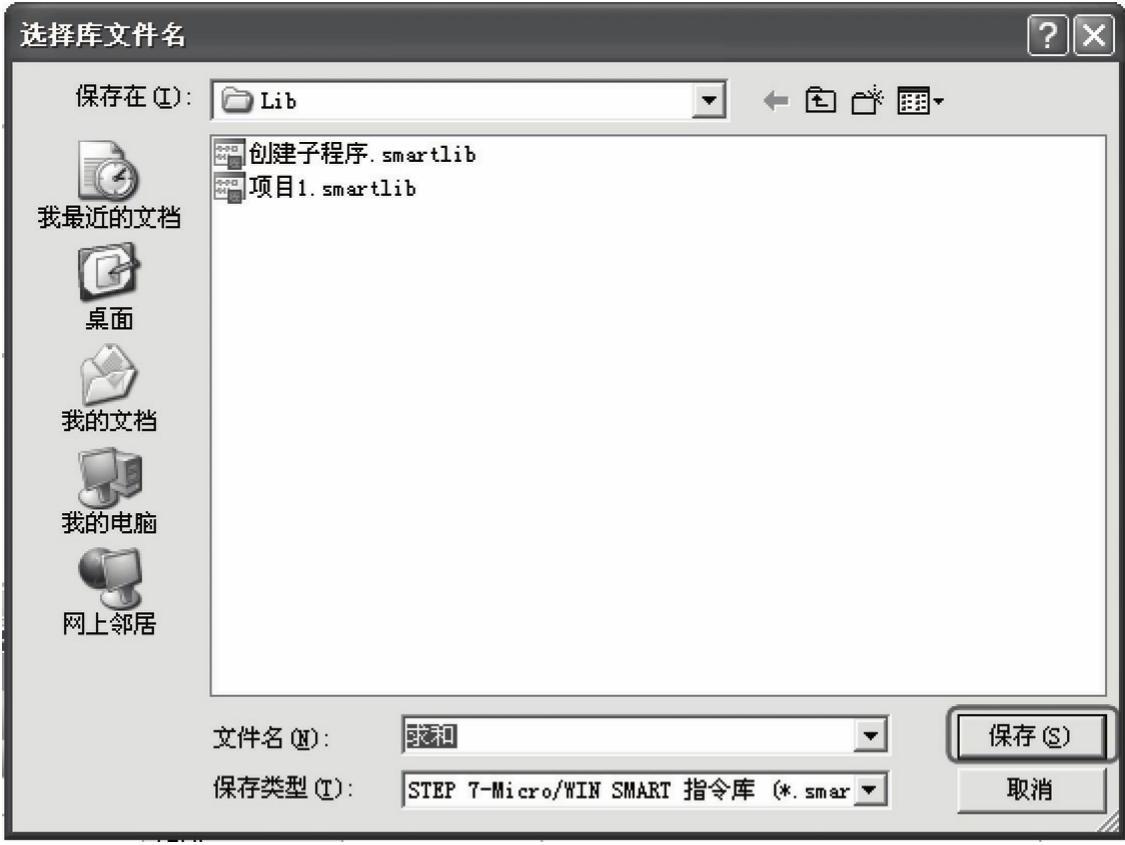

图3-61 保存“库文件”(www.daowen.com)

2)添加库文件。在菜单栏中,单击“文件”→“添加/删除”,如图3-62所示。如图3-63所示界面,单击“添加”按钮,弹出如图3-64所示的界面,选择“求和”文件,单击“确定”按钮,此时“求和”已经添加到“库”中。

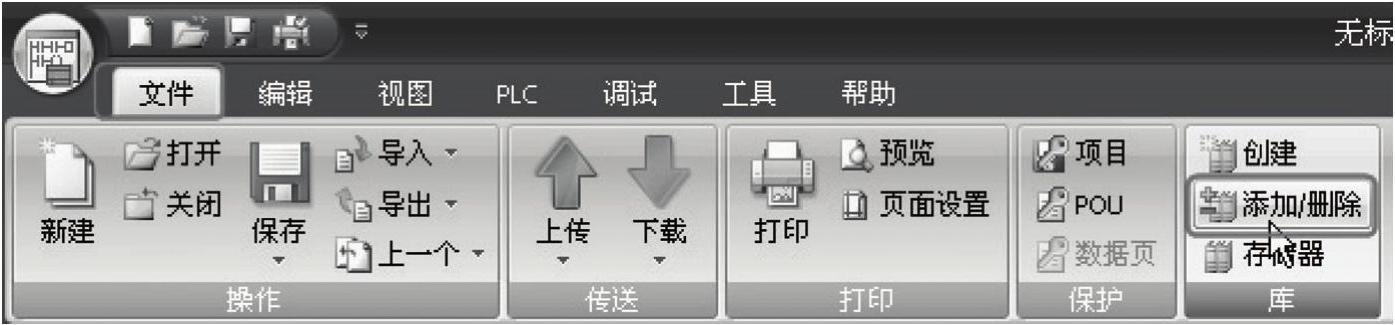

图3-62 添加库文件(1)

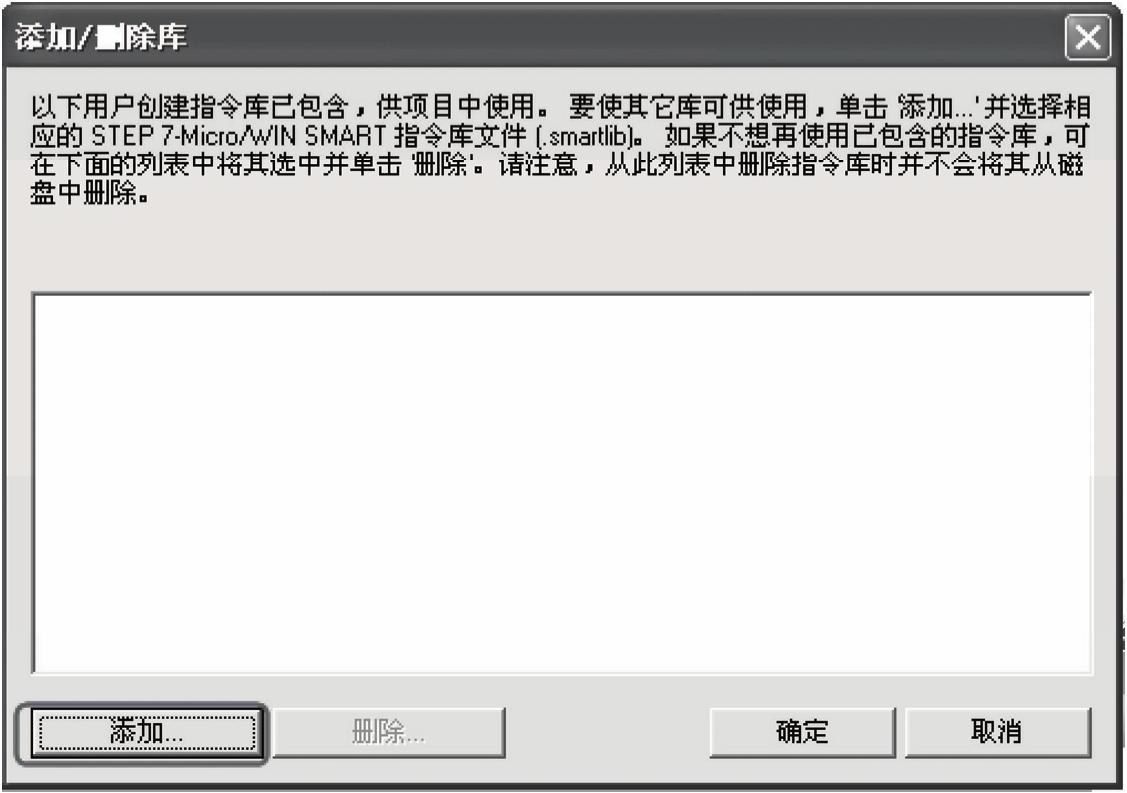

图3-63 添加库文件(2)


图3-64 添加库文件(3)

3)查看“库文件”。在“项目树”中,展开“库”,可以看到“求和”已经添加到“库”中,如图3-65所示。

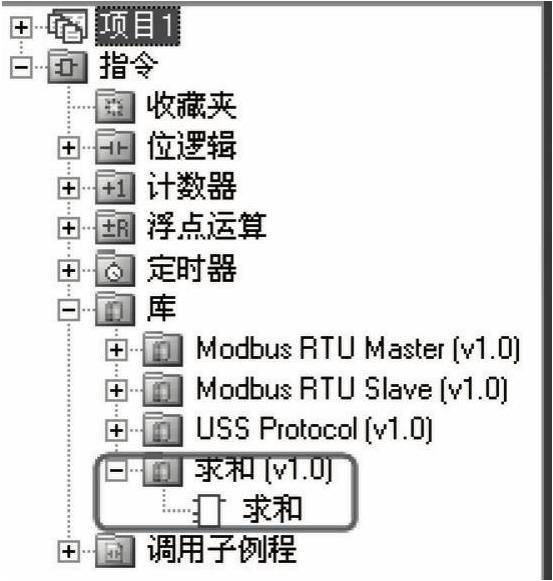

图3-65 查看“库文件”
