对于S7-200 SMART CPU而言，系统块的设置是必不可少的，类似于S7-300/400的硬件组态，因此，以下将详细介绍系统块。

S7-200 SMART CPU提供了多种参数和选项设置以适应具体应用，这些参数和选项在“系统块”对话框内设置。系统块必须下载到CPU中才起作用。有的初学者修改程序后不会忘记重新下载程序，而在软件中更改参数后却忘记了重新下载，这样系统块则不起作用。

1.打开系统块

打开系统块有三种方法，具体如下。

1）单击菜单栏中的“视图”→“组件”→“系统块”，打开“系统块”。

2）单击快速工具栏中的“系统块”按钮 ，打开“系统块”。3）展开项目树，双击“系统块”，如图3-33所示，打开“系统块”，如图3-34所示。

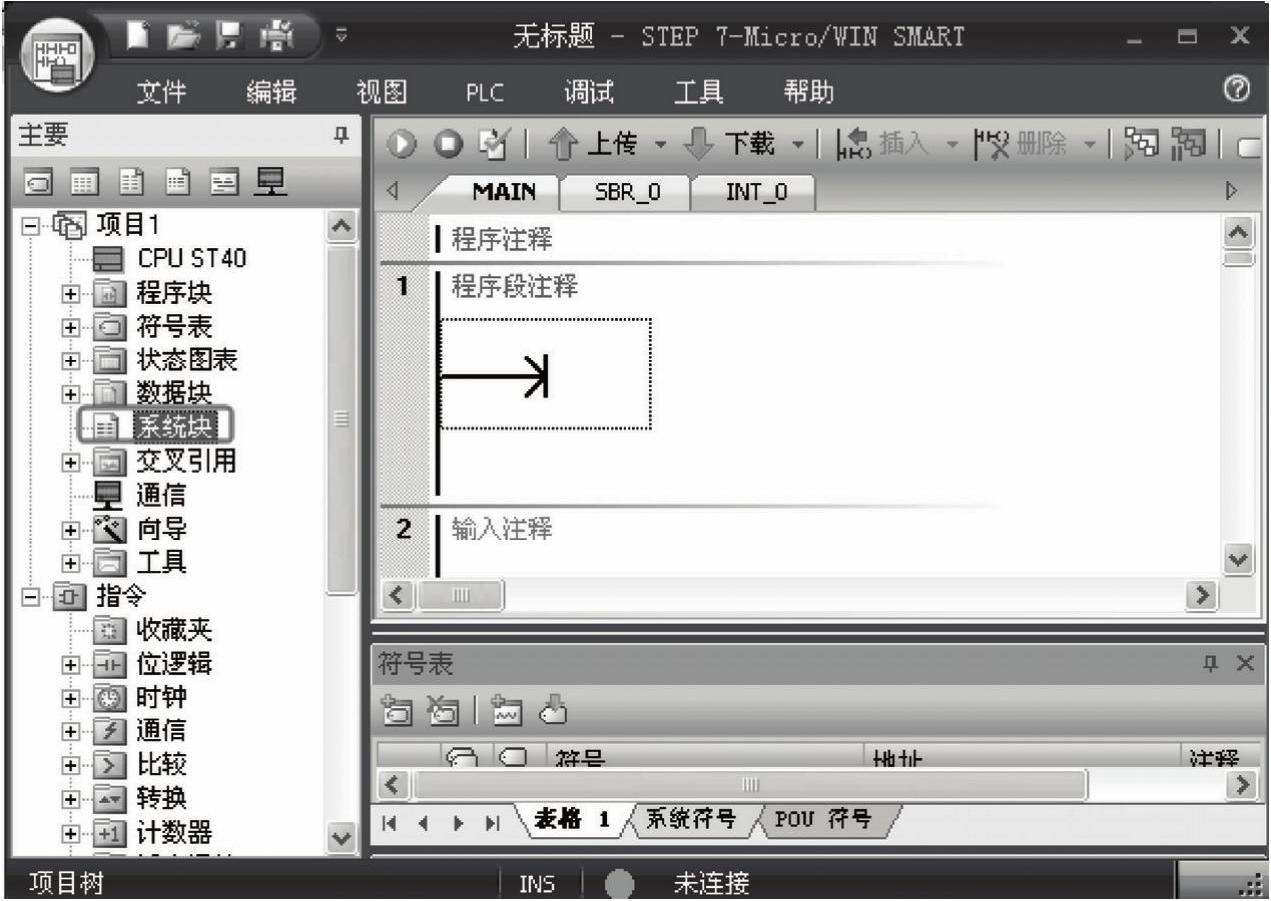

图3-33 打开“系统块”

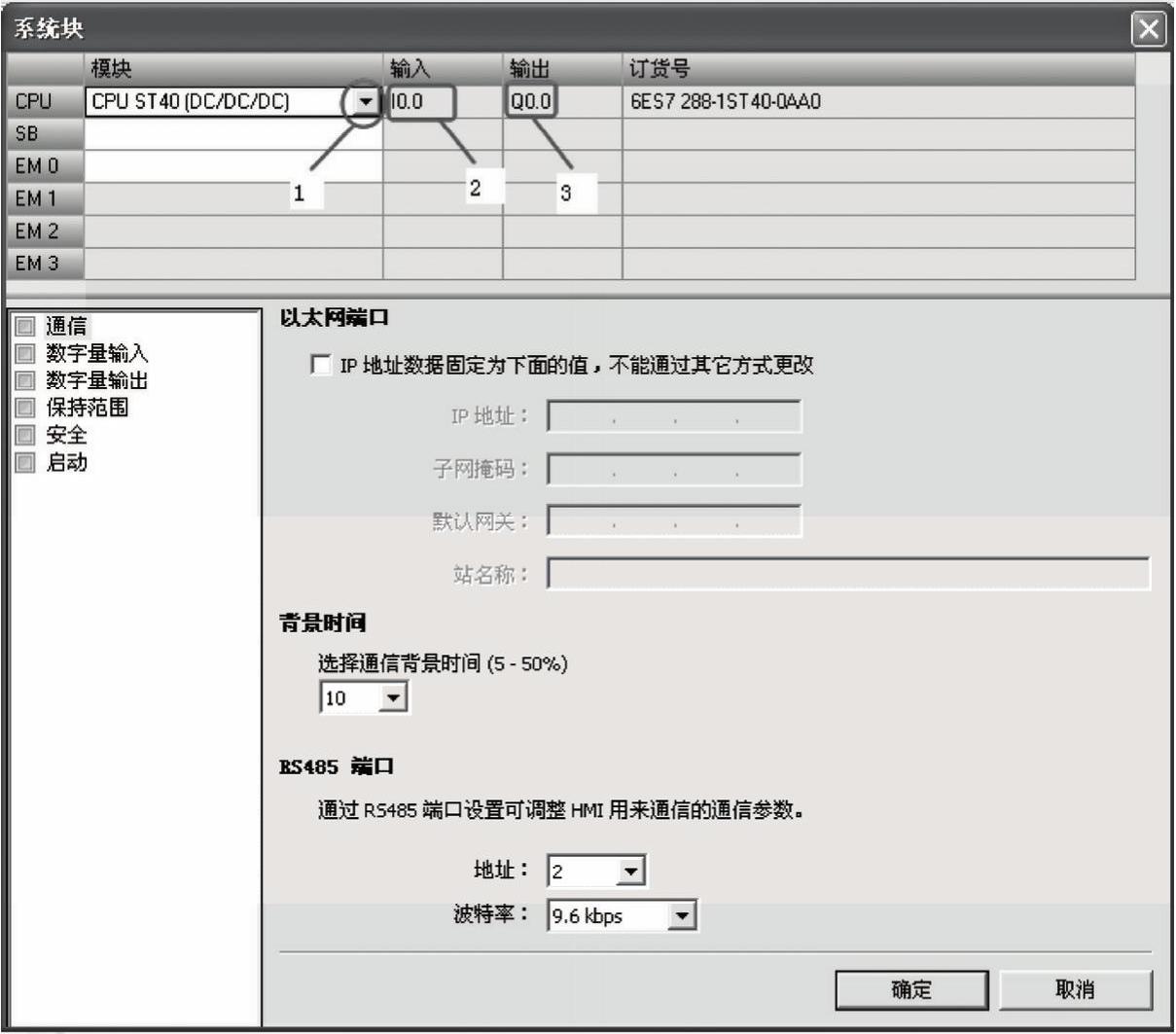

图3-34 “系统块”对话框

2.硬件配置

“系统块”对话框的顶部显示已经组态的模块，并允许添加或删除模块。使用下拉列表更改、添加或删除CPU型号、信号板和扩展模块。添加模块时，输入列和输出列显示已分配的输入地址和输出地址。

如图3-34所示，顶部的表格中的第一行为要配置的CPU的具体型号，单击“1”处的“下三角”按钮，可以显示所有CPU的型号，读者选择适合的型号（本例为CPUST40（DC/ DC/DC）），“2”处为此CPU输入点的起始地址（I0.0），“3”处为此CPU输出点的起始地址（Q0.0），这些地址是软件系统自动生成，不能修改（S7-300/400的地址是可以修改的）。

顶部的表格中的第二行为要配置的扩展板模块，可以是数字量模块、模拟量模块和通信模块。

顶部的表格中的第二行至第六行为要配置的扩展模块，可以是数字量模块、模拟量模块和通信模块。注意扩展模块和扩展板模块不能混淆。

为了使读者更好理解硬件配置和地址的关系，以下用一个例子说明。

【例3-3】某系统配置了CPU ST40、SB DT04/2DQ、EM DE08、EM DR08、EM AE04和EM AQ02各一块，如图3-35所示，请指出各模块的起始地址和占用的地址。

【解】

1）CPU ST40的CPU输入点的起始地址是I0.0，占用IB0～IB2三个字节，CPU输出点的起始地址是Q0.0，占用QB0和QB1两个字节。

2）SB DT04/2DQ的输入点的起始地址是I7.0，占用I7.0和I7.1两个点，模块输出点的起始地址是Q7.0，占用Q7.0和Q7.1两个点。

3）EM DE08输入点的起始地址是I8.0，占用IB8一个字节。

图3-35 系统块配置实例

4）EM DR08输出点的起始地址是Q12.0，占用QB12一个字节。

5）EM AE04为模拟量输入模块，起始地址为AIW48，占用AIW48～AIW52四个字。

6）EM AQ02为模拟量输出模块，起始地址为AIQ64，占用AIW64和AIW66两个字。

【关键点】读者很容易发现，有很多地址是空缺的，如IB3～IB6就空缺不用。CPU输入点使用的字节是IB0～IB2，读者不可以想当然认为SBDT04/2DQ的起始地址从I3.0开始，一定要看系统块上自动生成的起始地址，这点至关重要。

3.以太网通信端口的设置

以太网通信端口是S7-200 SMART的特色配置，这个端口既可以用于下载程序，也可以用于与HMI通信，以后也可能设计成与其他PLC进行以太网通信。以太网通信端口的设置如下。

首先，选中CPU模块，勾选“通信”选项，再勾选“IP地址数据固定为下面的值，不能通过其他方式更改”选项，如图3-36所示。如果要下载程序，IP地址应该就是CPU的IP地址，如果STEP 7-Micro/win SMART和CPU已经建立了通信，那么可以把读者想要设置的IP地址输入IP地址右侧的空白处。子网掩码一般设置为“255.255.255.0”，最后单击“确定”按钮即可。如果是要修改CPU的IP地址，则必须把“系统块”下载到CPU中，运行后才能生效。

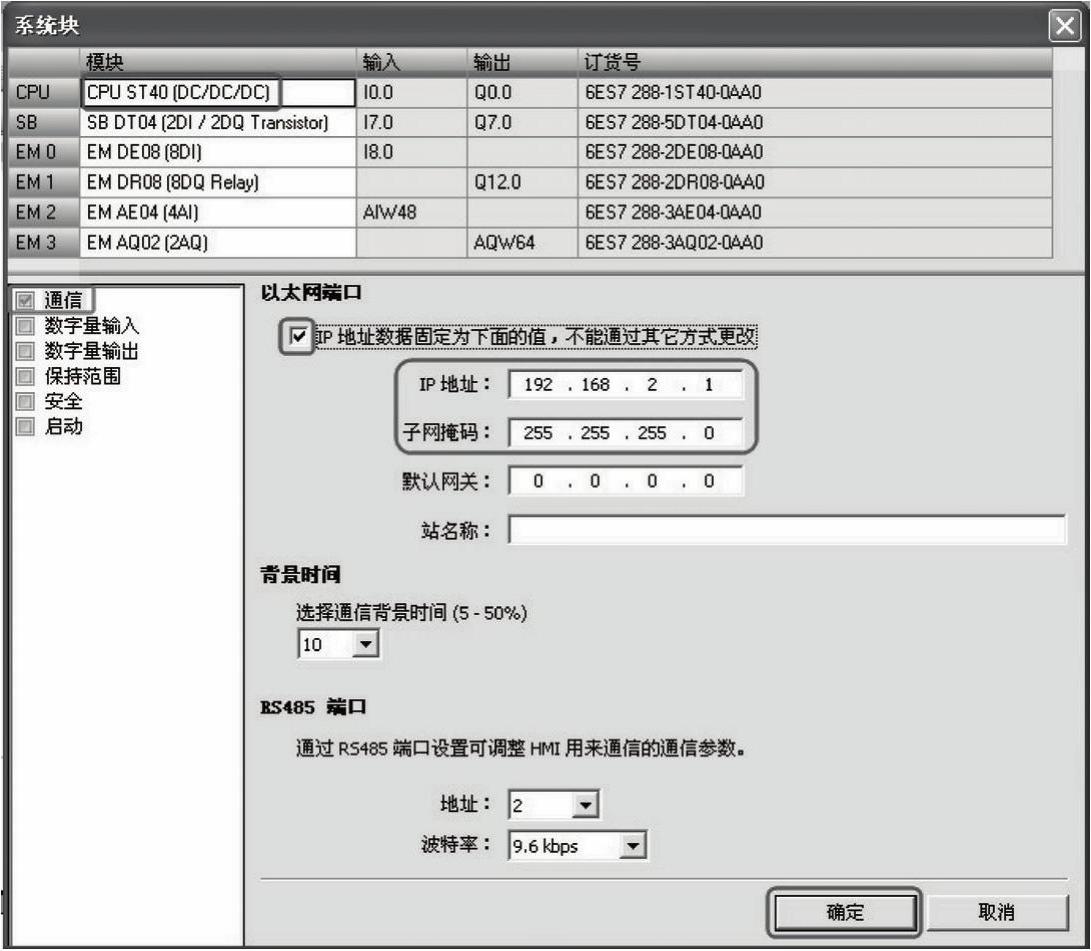

图3-36 通信设置（以太网PN口）

4.串行通信端口的设置

CPU模块集成有RS-485通信端口，此外扩展板也可以扩展RS-485和RS-232模块同一个模块，二者可选），首先讲解集成串口的设置方法。

（1）集成串口的设置方法

首先，选中CPU模块，再勾选“通信”选项，再设定CPU的地址，“地址”右侧有个下拉“倒三角”按钮，读者可以选择，想要设定的地址，默认为“2”（本例设为3）。波特率的设置是通过“波特率”右侧的下拉“倒三角”按钮选择的，默认为9.6kbit/s，这个数值在串行通信中最为常用，如图3-37所示。最后单击“确定”按钮即可。如果是要修改CPU的串口地址，则必须把“系统块”下载到CPU中，运行后才能生效。

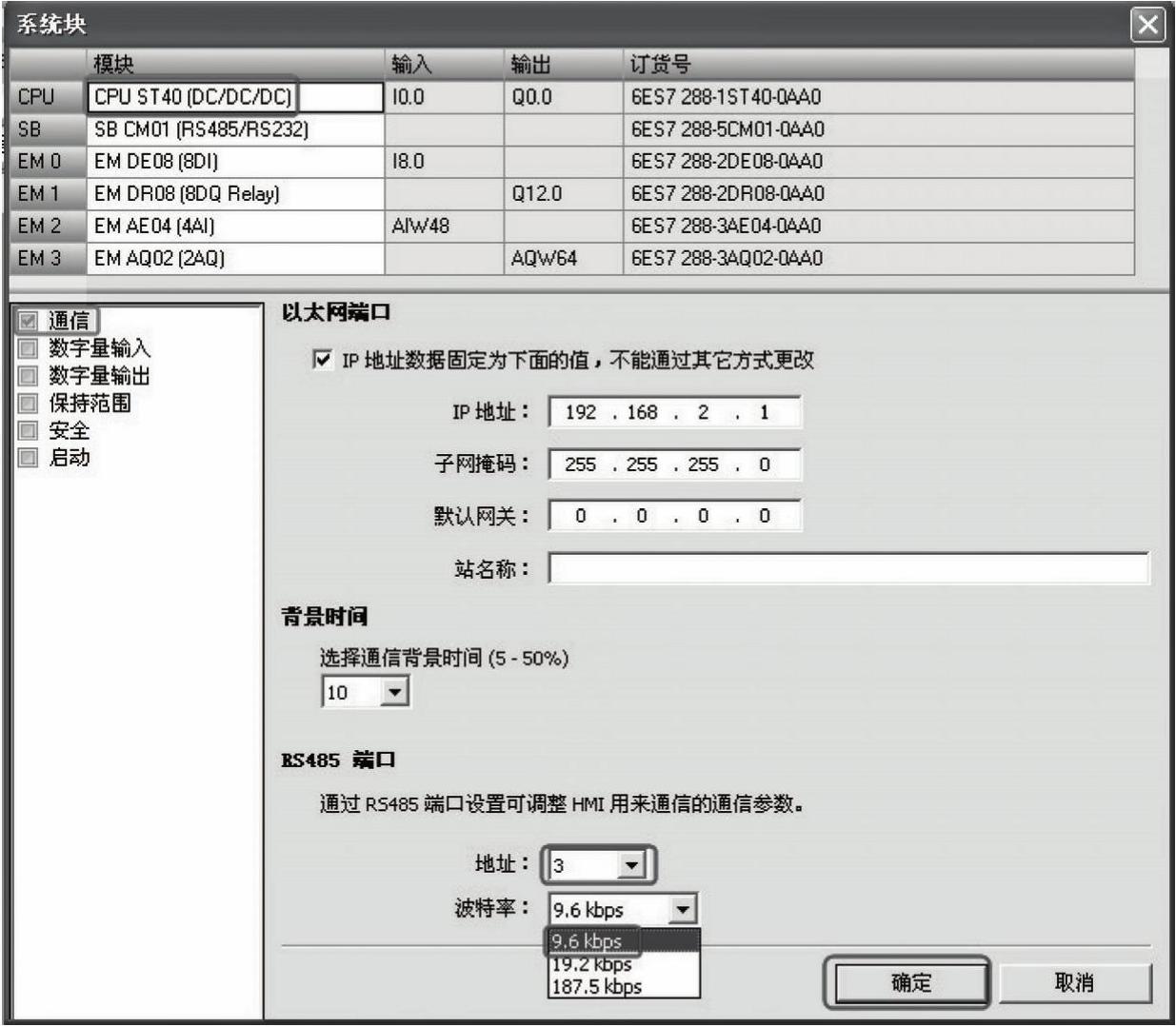

图3-37 通信设置（集成串口）

（2）扩展板串口的设置方法

首先，选中扩展板模块，再选择是RS-232或者RS-485通信模式（本例选择RS-232），“地址”右侧有个下拉倒三角，读者可以选择，想要设定的地址，默认为“2”（本例设为3）。波特率的设置是通过“波特率”右侧的下拉倒三角选择的，默认为9.6kbit/s，这个数值在串行通信中最为常用，如图3-38所示。最后单击“确定”按钮即可。如果是要修改CPU的串口地址，则必须把“系统块”下载到CPU中，运行后才能生效。

5.集成输入的设置

（1）修改滤波时间

S7-200 SMART CPU允许为某些或所有数字量输入点选择一个定义时延（可在0.2～12.8ms和0.2～12.8μs之间选择）的输入滤波器。该延迟可以减少例如按钮闭合或者分开瞬间的噪音干扰。设置方法是先选中CPU，在勾选“数字量输入”选项，再修改延时长短，最后单击“确定”按钮，如图3-39所示。

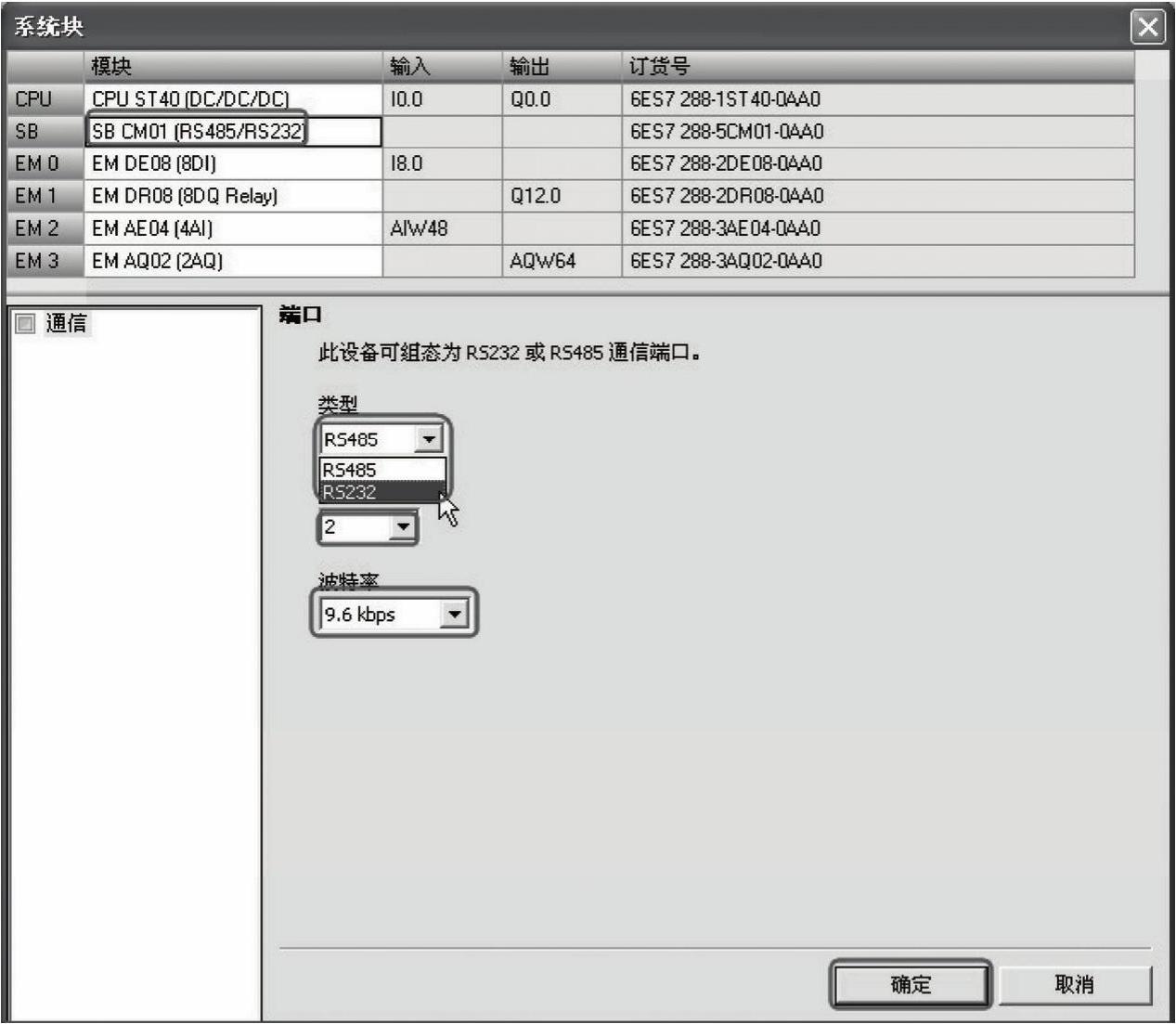

图3-38 通信设置（扩展板串口）

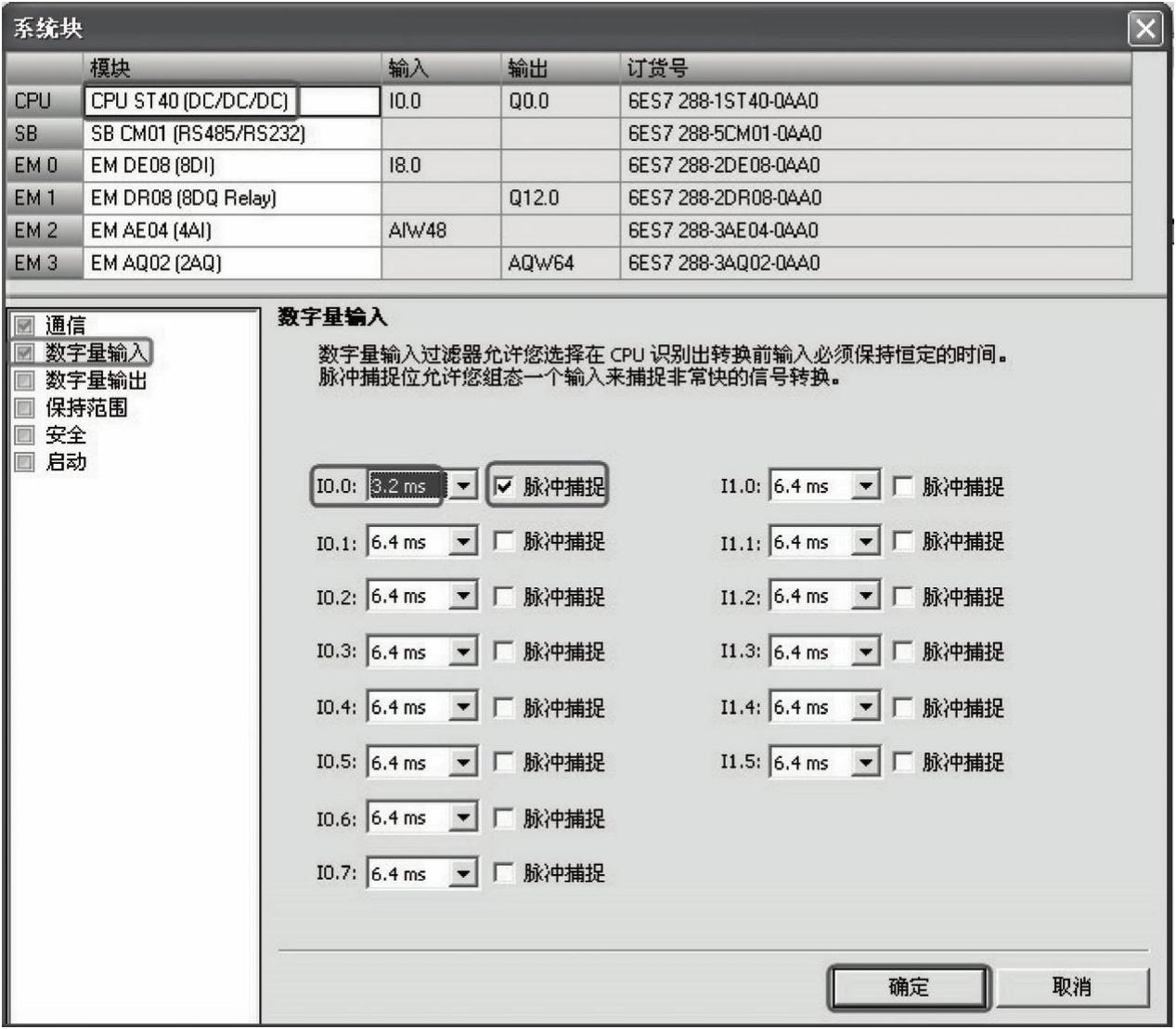

图3-39 设置滤波时间

（2）脉冲捕捉位

S7-200 SMART CPU为数字量输入点提供脉冲捕捉功能。通过脉冲捕捉功能可以捕捉高电平脉冲或低电平脉冲。使用了“脉冲捕捉位”可以捕捉比扫描周期还短的脉冲。设置“脉冲捕捉位”的使用方法如下。

先选中CPU，在勾选“数字量输入”选项，再勾选对应的输入点（本例为I0.0），最后单击“确定”按钮，如图3-39所示。(www.daowen.com)

6.集成输出的设置

当CPU处于STOP模式时，可将数字量输出点设置为特定值，或者保持在切换到STOP模式之前存在的输出状态。

（1）将输出冻结在最后状态

设置方法：先选中CPU，勾选“数字量输出”选项，再勾选“将输出冻结在最后状态”复选框，最后单击“确定”按钮。就可在CPU进行RUN到STOP转换时将所有数字量输出冻结在其最后的状态，如图3-40所示。例如CPU最后的状态Q0.0是高电平，那么CPU从RUN到STOP转换时，Q0.0仍然是高电平。

图3-40 将输出冻结在最后状态

（2）替换值

设置方法：先选中CPU，勾选“数字量输出”选项，再勾选“要替换的点”复选框（本例的替换值为Q0.0和Q0.1），最后单击“确定”按钮，如图3-41所示，当CPU从RUN到STOP转换时，Q0.0和Q0.1将是高电平，不管Q0.0和Q0.1之前是什么状态。

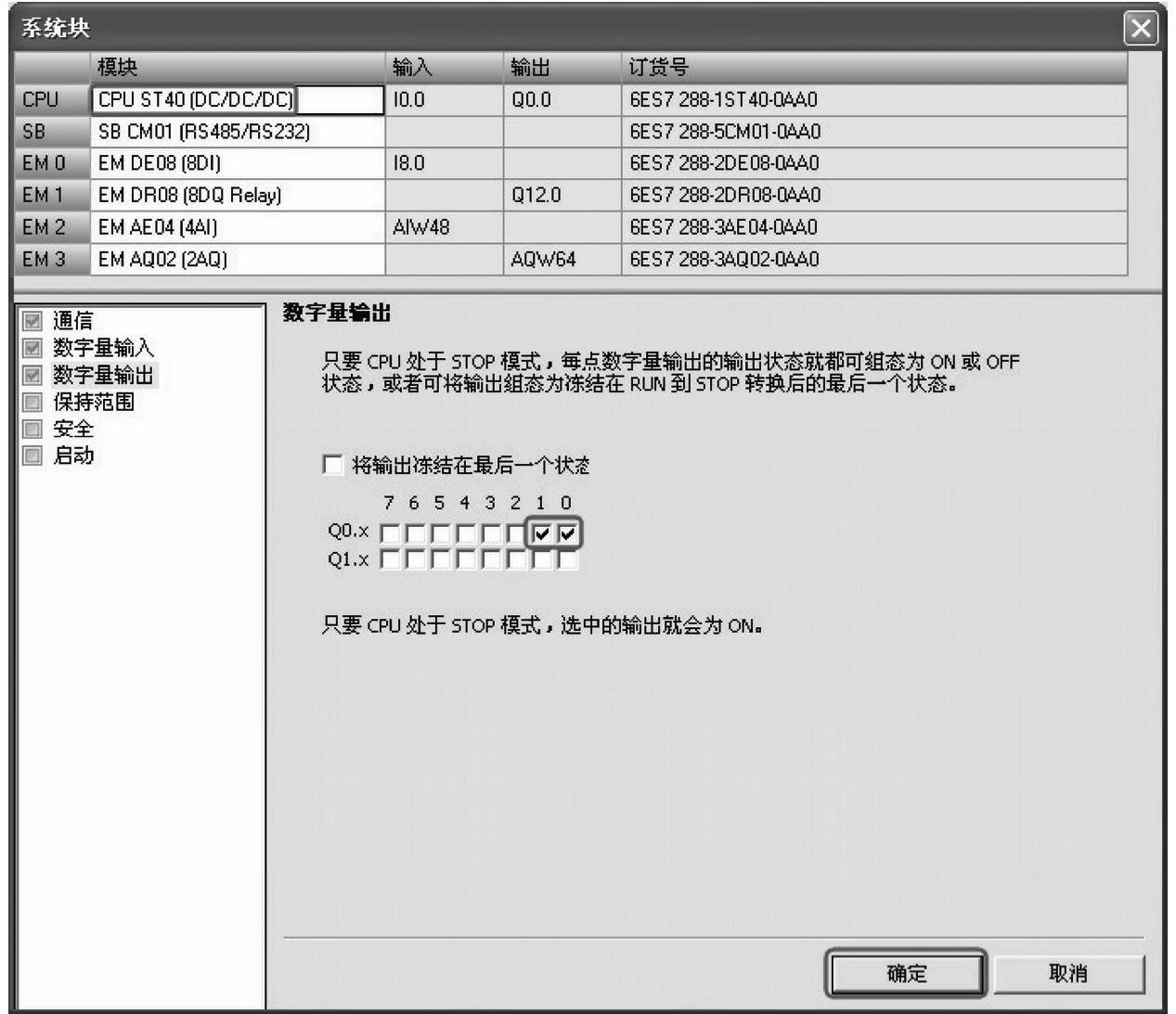

图3-41 替换值

7.设置断电数据保持

在“系统块”对话框中，单击“系统块”节点下的“保持范围”，可打开“保持范围”对话框，如图3-42所示。

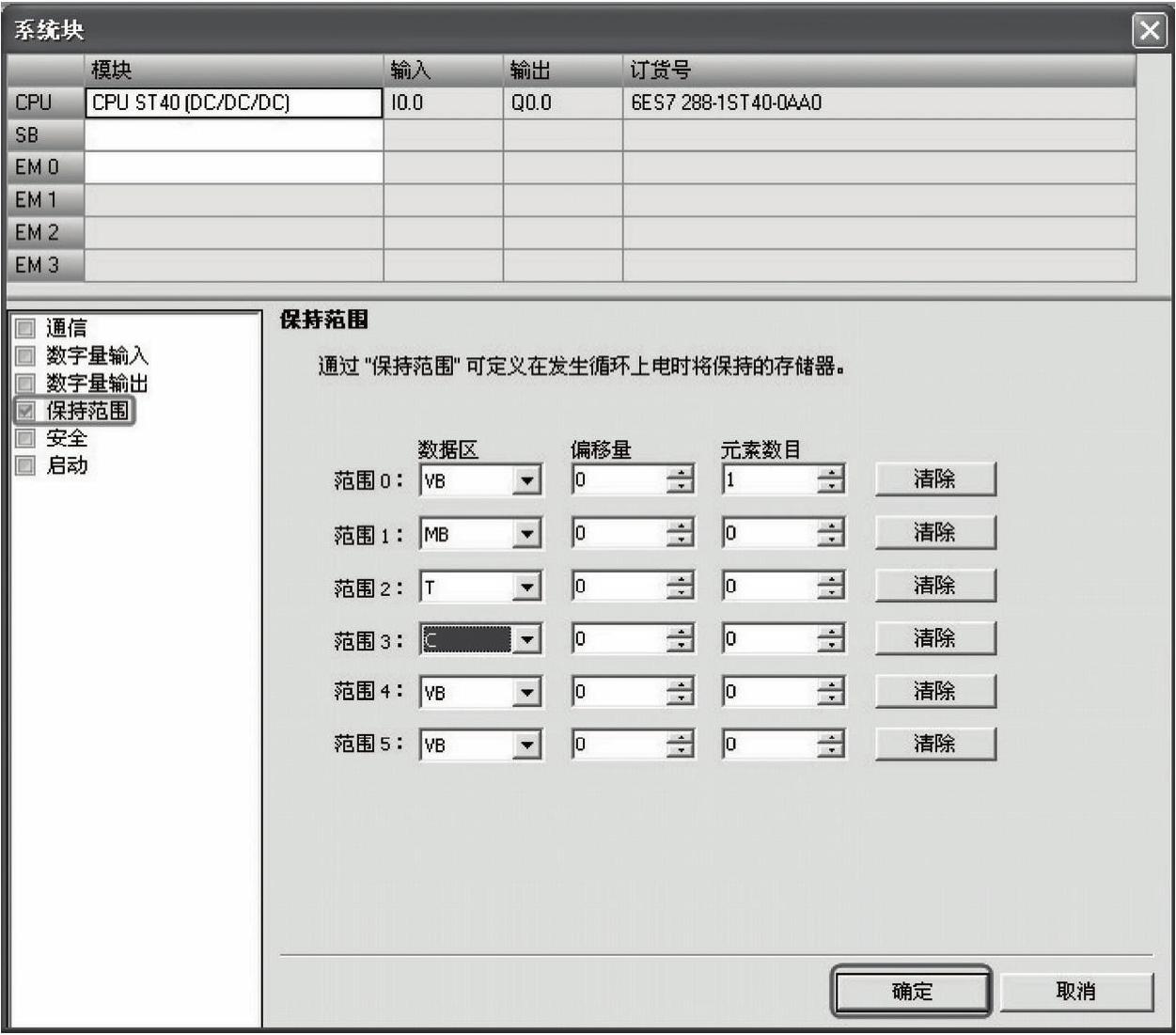

图3-42 设置断电数据保持

断电时，CPU将指定的保持性存储器范围保存到永久存储器。

上电时，CPU先将V、M、C和T存储器清零，将所有初始值都从数据块复制到V存储器，然后将保存的保持值从永久存储器复制到RAM。

8.安全

通过设置密码可以限制对S7-200 SMART CPU的内容的访问。在“系统块”对话框中，单击“系统块”节点下的“安全”，可打开“安全”选项卡，设置密码保护功能，如图3-43所示。密码的保护等级分为4个等级，除了“完全权限（1级）”外，其他的均需要在“密码”和“验证”文本框中输入起保护作用的密码。

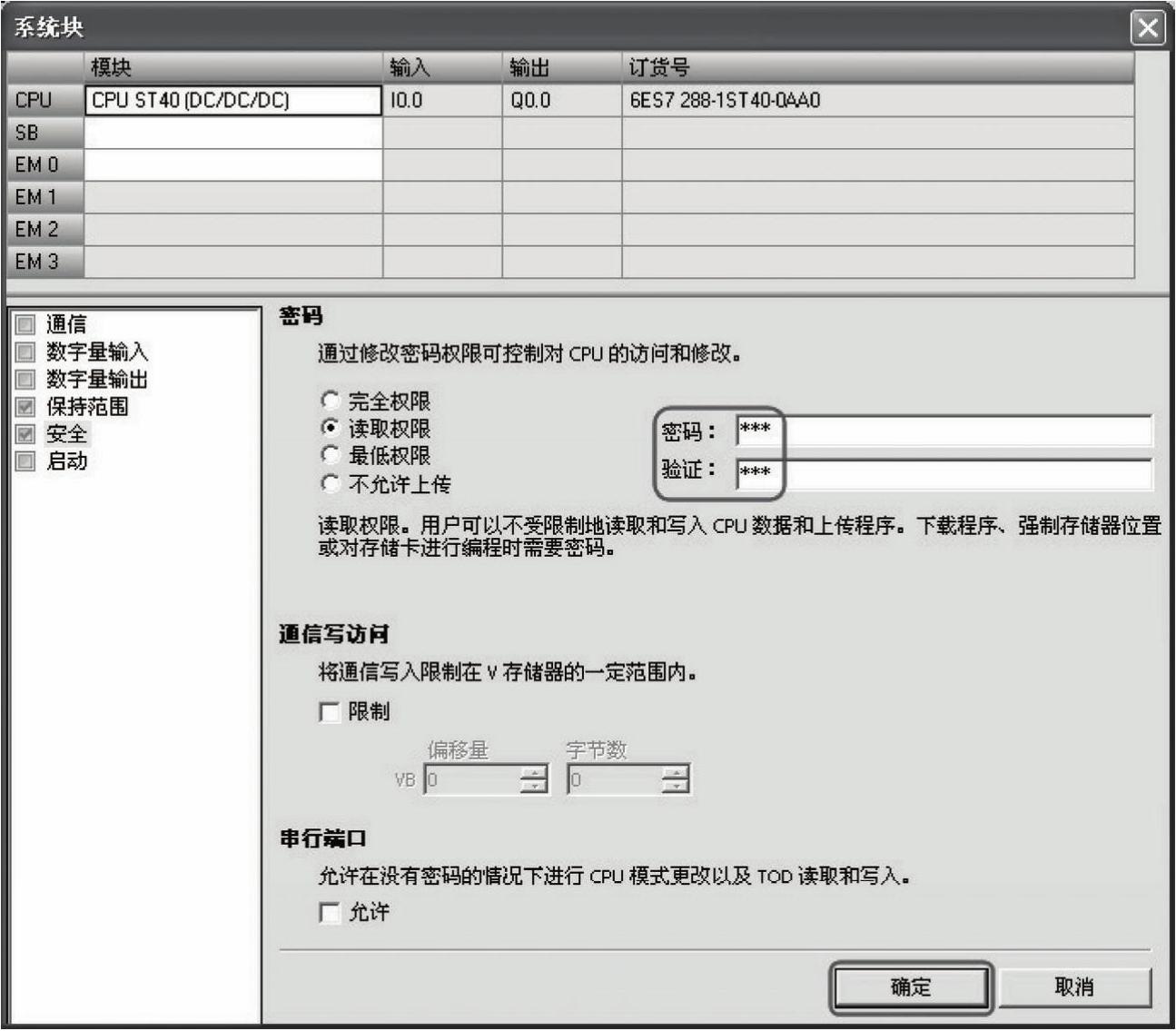

图3-43 设置密码

如果忘记密码，则只有一种选择，即使用“复位为出厂默认存储卡”。具体操作步骤如下。

1）确保PLC处于STOP模式。

2）在PLC菜单功能区的“修改”区域单击“清除”按钮

。

3）选择要清除的内容，如程序块、数据块、系统块或所有块，或选择“复位为出厂默认设置”。

4）单击“清除”按钮，如图3-44所示。

【关键点】PLC的软件加密比较容易被破解，不能绝对保证程序的安全，目前网络上有一些破解软件可以轻易破解PLC的用户程序的密码，编者强烈建议读者在保护自身权益的同时，必须尊重他人的知识产权。

图3-44 清除密码

9.启动项的组态

在“系统块”对话框中，单击“系统块”节点下的“启动”，可打开“启动”选项卡，CPU启动的模式有三种，即STOP、RUN和LAST，如图3-45所示，可以根据需要选取。

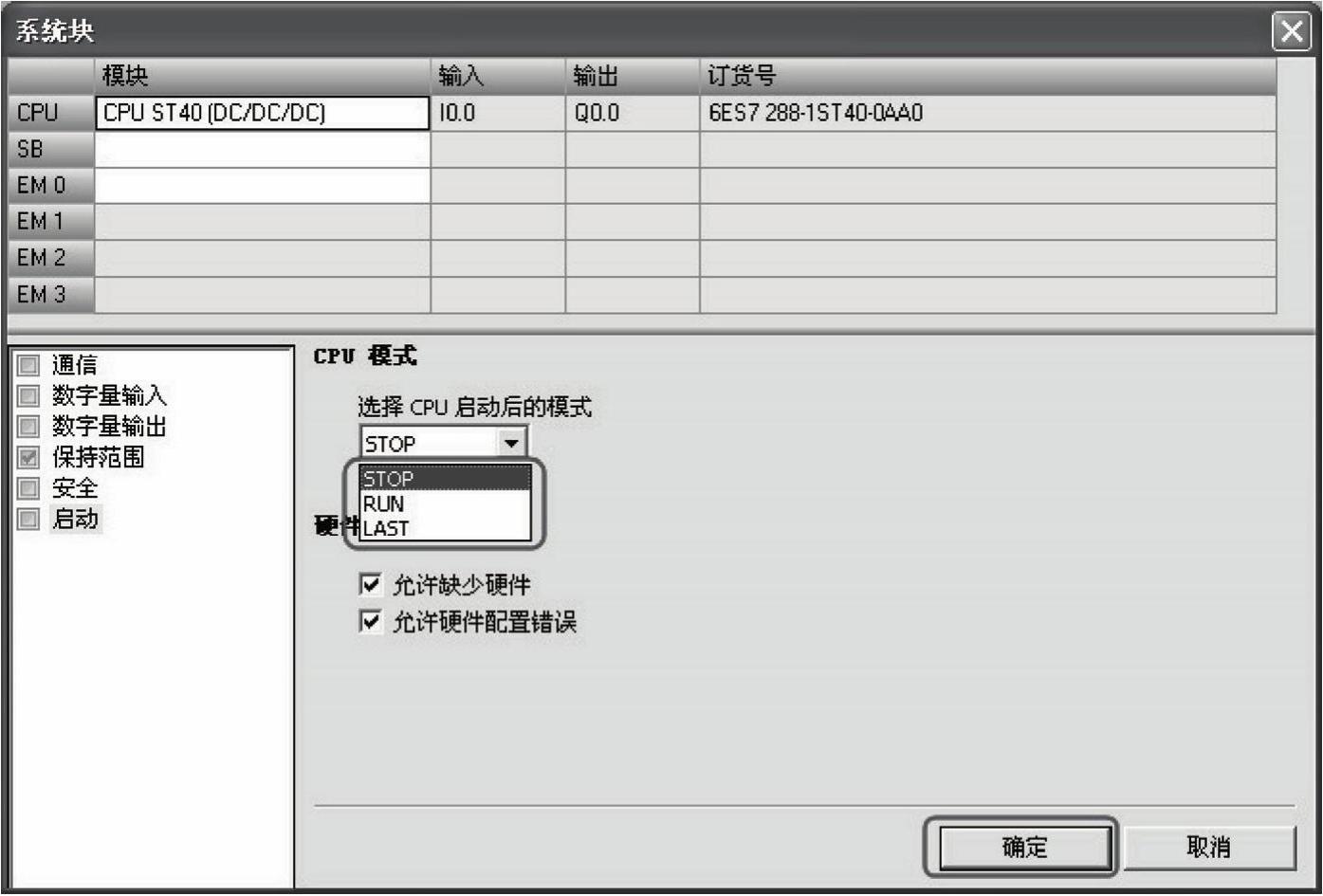

图3-45 CPU的启动模式选择

三种模式的含义如下。

1）STOP模式。CPU在上电或重启后始终应该进入STOP模式，这是默认选项。

2）RUN模式。CPU在上电或重启后始终应该进入RUN模式。对于多数应用，特别是对CPU独立运行而不连接STEP 7-Micro/WIN SMART的应用，RUN启动模式选项是常用选择。

3）LAST模式。CPU应进入上一次上电或重启前存在的工作模式。

10.模拟量输入模块的组态

熟悉S7-200的读者都知道，S7-200的模拟量模块的类型和范围的选择都是靠拨码开关来实现的。而S7-200 SMART的模拟量模块的类型和范围是通过硬件组态实现的，以下是硬件组态的说明。

先选中模拟量输入模块，再选中要设置的通道，本例为0通道，如图3-46所示。对于每条模拟量输入通道，都将类型组态为电压或电流。0通道和1通道的类型相同，2通道和3通道类型相同，也就是说同为电流或者电压输入。

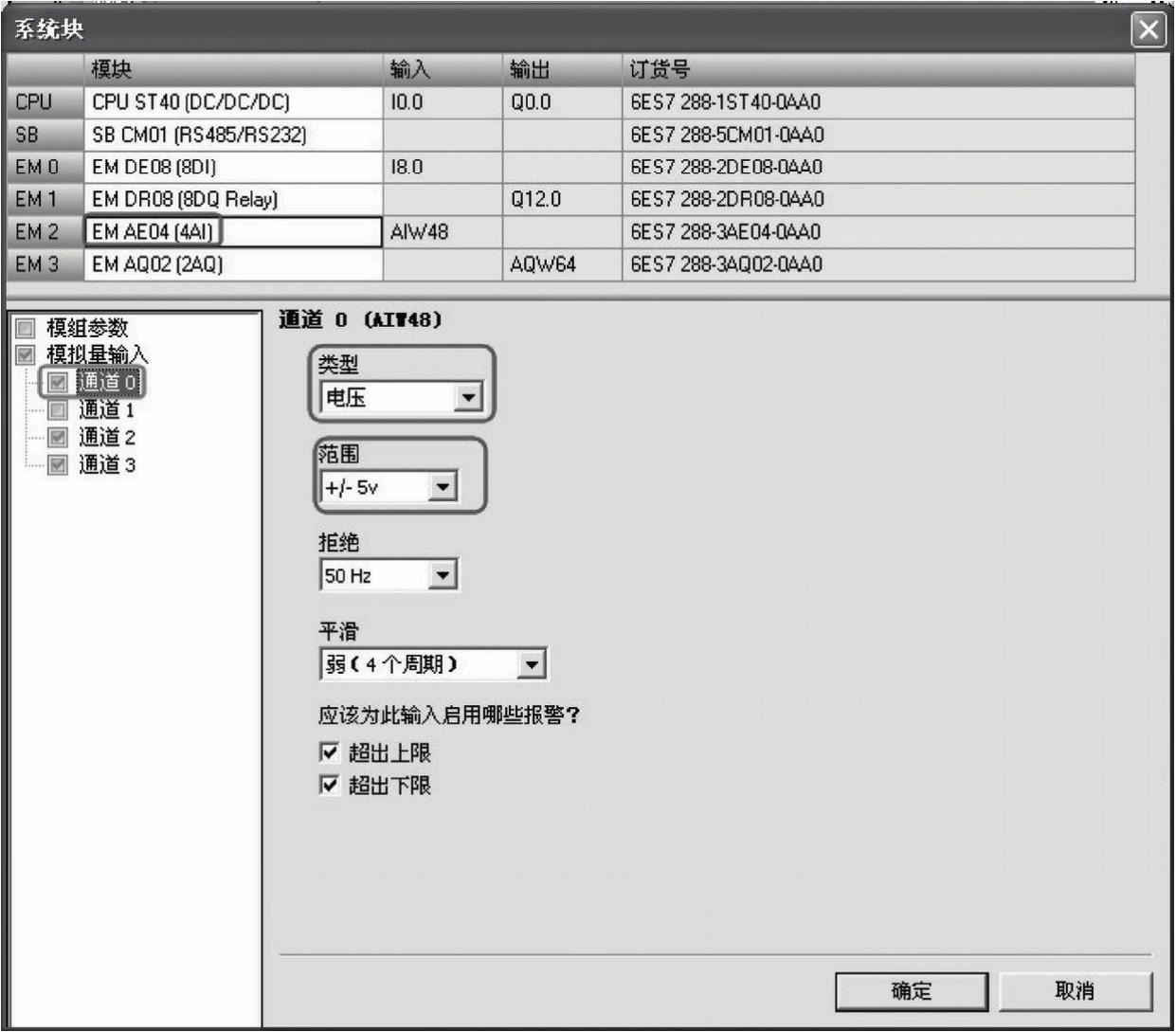

图3-46 模拟量输入模块的组态

范围就是电流或者电压信号的范围，每个通道都可以根据实际情况选择。

11.模拟量输出模块的组态

先选中模拟量输出模块，再选中要设置的通道，本例为0通道，如图3-47所示。对于每条模拟量输出通道，都将类型组态为电压或电流。也就是说同为电流或者电压输出。

范围就是电流或者电压信号的范围，每个通道都可以根据实际情况选择。

STOP模式下的输出行为，当CPU处于STOP模式时，可将模拟量输出点设置为特定值，或者保持在切换到STOP模式之前存在的输出状态。
