所谓电源计算，就是用CPU所能提供的电源容量减去各模块所需要的电源消耗量。S7-200 SMART CPU模块提供DC 5V和DC 24V电源。当有扩展模块时，CPU通过I/O 总线为其提供5V电源，所有扩展模块的5V电源消耗之和不能超过该CPU提供的电源额定值。若不够用则不能外接5V电源。

每个CPU都有一个DC 24V传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供DC 24V。如果电源要求超出了CPU模块的电源定额，可以增加一个外部DC 24V电源来供给扩展模块。各模块的电源需求见表2-8。

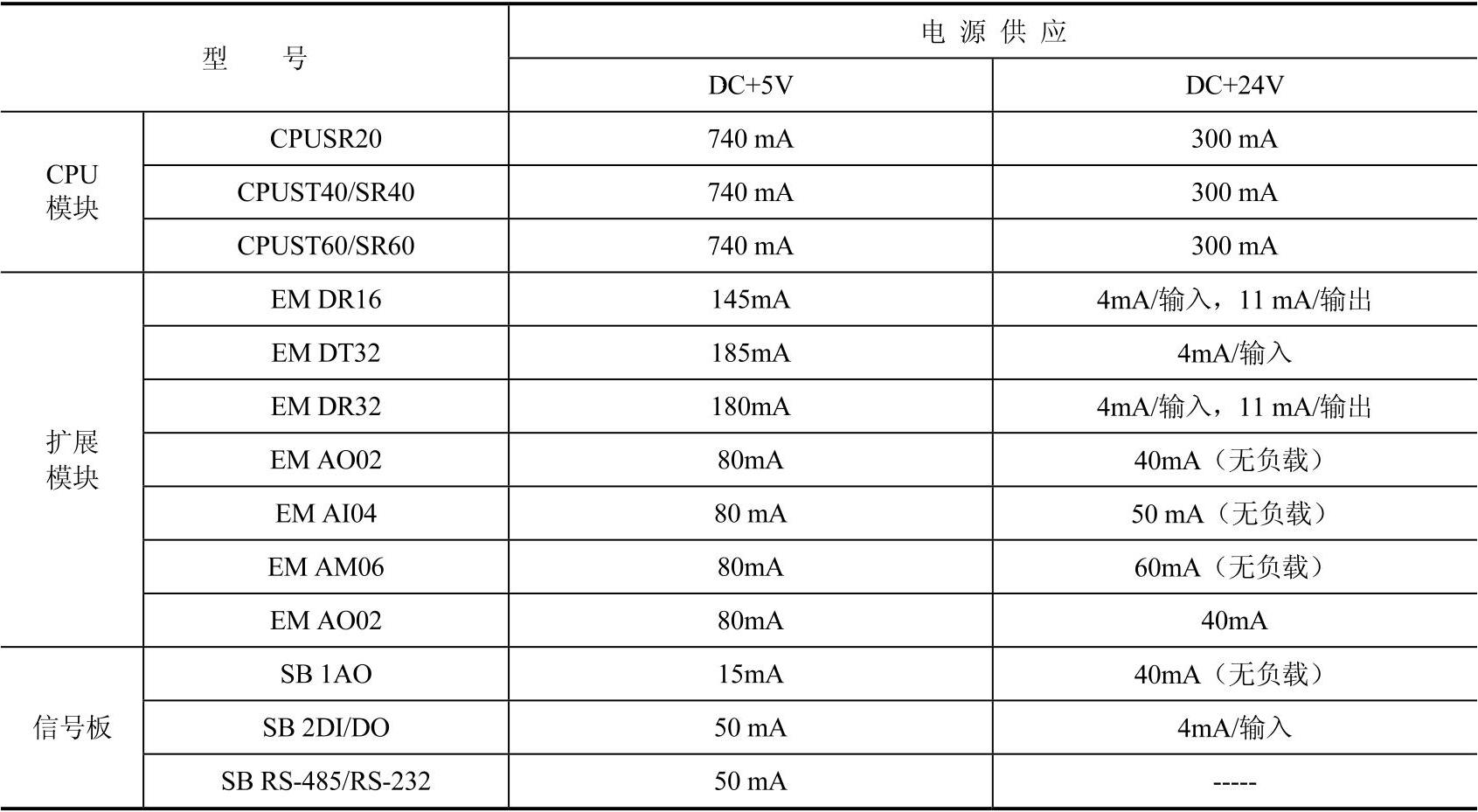

表2-8各模块的电源需求

下面举例说明电源的需求计算。

【例2-4】某系统由一台CPUSR40 AC/DC/继电器、3个EM 8点继电器型数字量输出（EM DR08）和1个EM 8点数字量输入（EM DE08），问电源是否足够？(www.daowen.com)

【解】首先查表2-8可知，计算如下见表2-9。

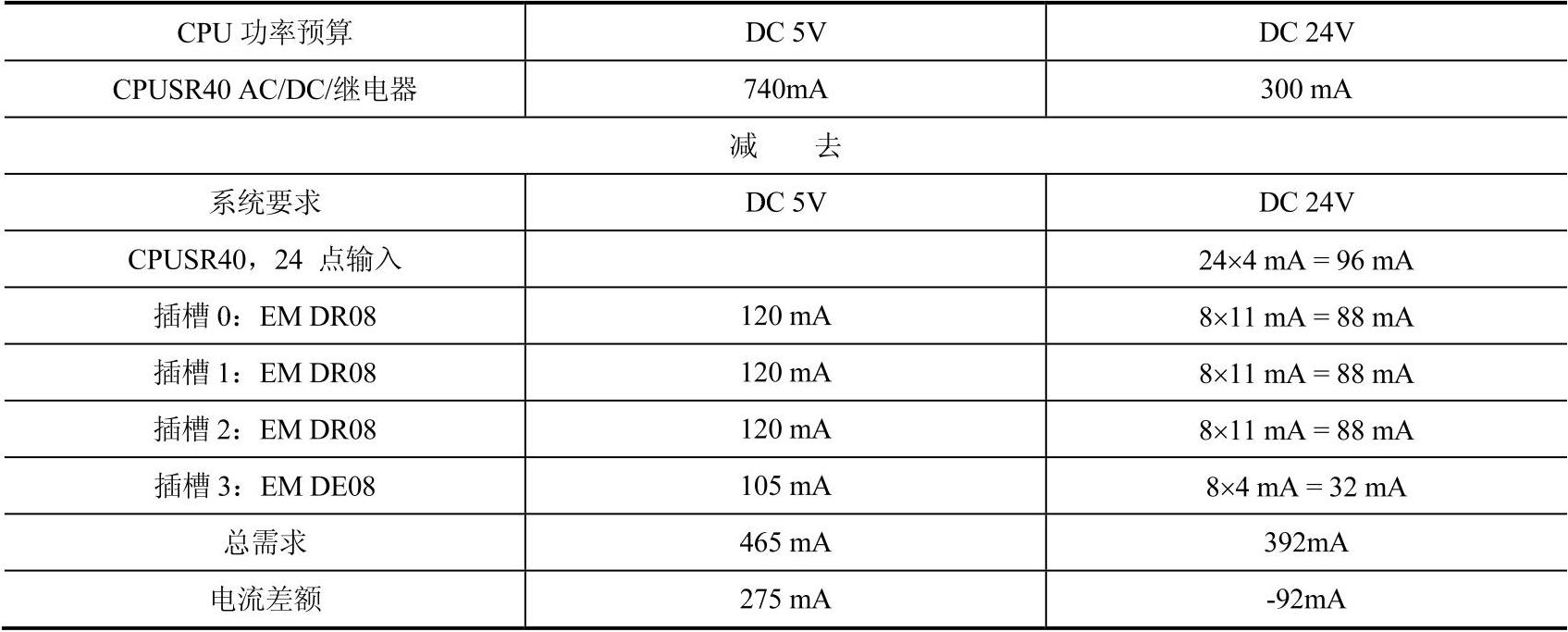

表2-9 电源需求计算

从表2-9可以得出，+5V是足够的，而+24V不够，还缺92mA，因此必须再外接一个大于92mA的电源给系统输入和输出供电。

【关键点】配置模块要进行电源需求计算，一台CPU所扩展的模块不能超过4个。
