其他扩展模块功能详解

1.RTD模块

RTD传感器种类主要有Pt、Cu、Ni热电偶热敏电阻,每个大类中又分为不同小种类的传感器,用于采集温度信号。RTD模块将传感器采集的温度信号转化成数字量。EM AR02热电偶模块的接线如图2-16所示。

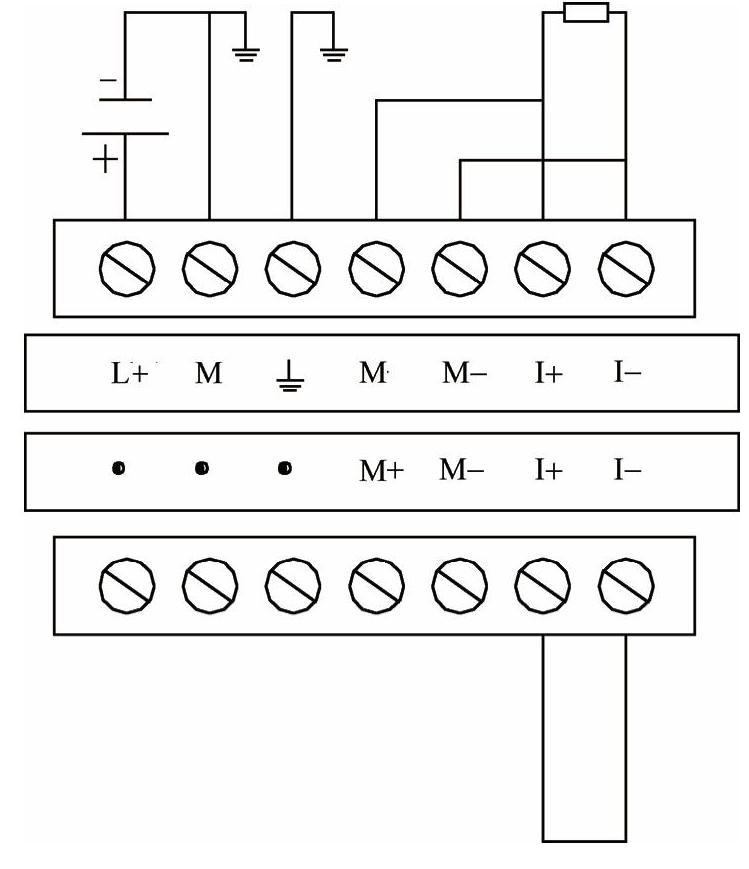

图2-16 EM AR02模块的接线

RTD传感器有四线式、三线式和二线式。四线式的精度最高,二线式精度最低,而三线式使用较多,其详细接线如图2-17所示。I+和I-端子是电流源,向传感器供电,而M+和M-是测量信号的端子。四线式的RTD传感器接线很容易,将传感器的一端的2根线分别与M+和I+相连接,而传感器的另一端的2根线与M-和I-相连接;三线式的RTD传感器有三根线,将传感器的一端的2根线分别与M-和I-相连接,而传感器的另一端的1根线与I+相连接,再用一根导线将M+和I+短接;二线式的RTD传感器有2根线,将传感器的两端的2根线分别与I+和I-相连接,再用一根导线将M+和I+短接,用另一根导线将M-和I-短接。为了方便读者理解,图中细实线代表传感器自身的导线,粗实线表示外接的短接线。

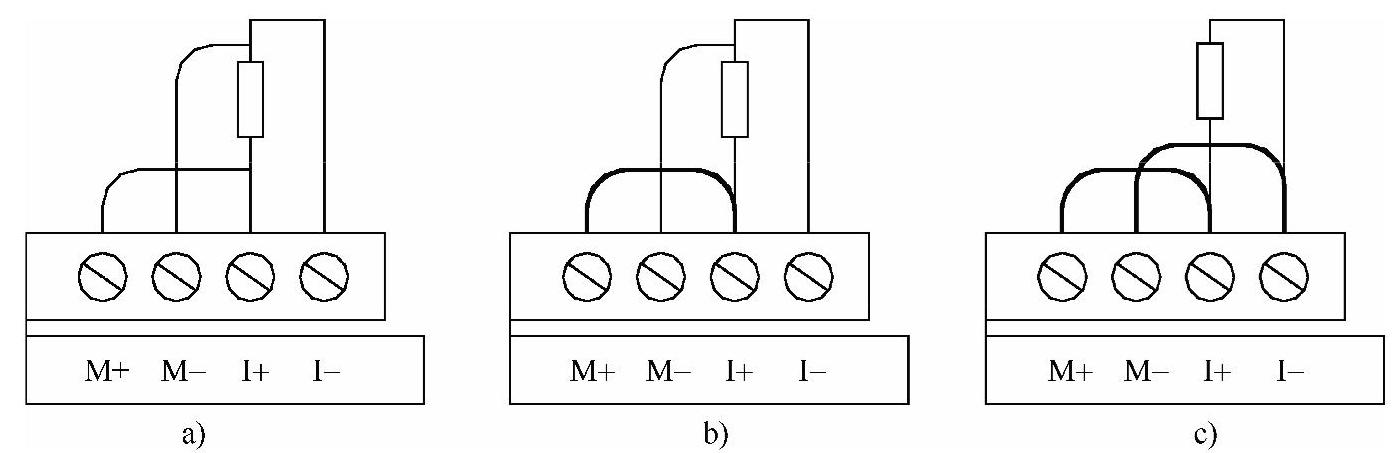

图2-17 EM AR02模块的接线(详图)

a)四线式 b)三线式 c)二线式

2.信号板

S7-200 SMART系列的CPU有信号板,这是S7-200所没有的。目前有模拟量输出模块SB AQ01、数字量输入/输出模块SB 2DI/2DQ和通信模块SB RS-485/RS-232,以下分别介绍。

(1)模拟量输出模块SB AQ01

模拟量输出模块SB AQ01只有一个输出点,由CPU供电,不需要外接电源。输出电压或者电流,其范围是电流0~20mA,对应满量程为0~27648,电压范围是-10~10V,对应满量程为-27648~27648。SB AQ01模块的接线如图2-18所示。

(2)SB 2DI/2DQ模块

SB 2DI/2DQ模块是2个数字量输入和2个数字量输出,输入点是PNP型和NPN型可选,这与S7-200 SMART的CPU相同,其输出点是PNP型输出。SB 2DI/2DQ模块的接线如图2-19所示。

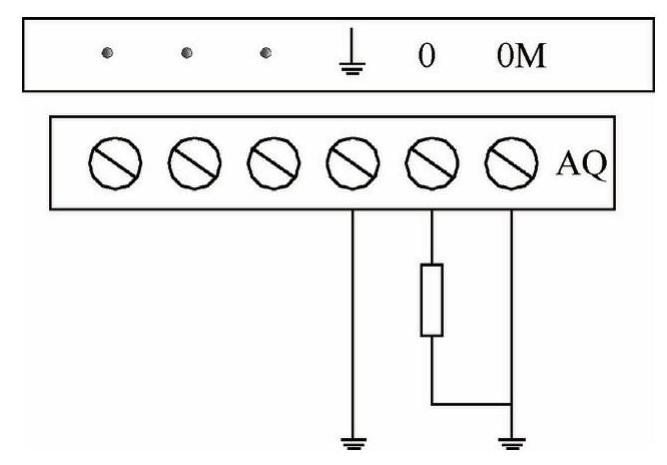

图2-18 SB AQ01模块的接线

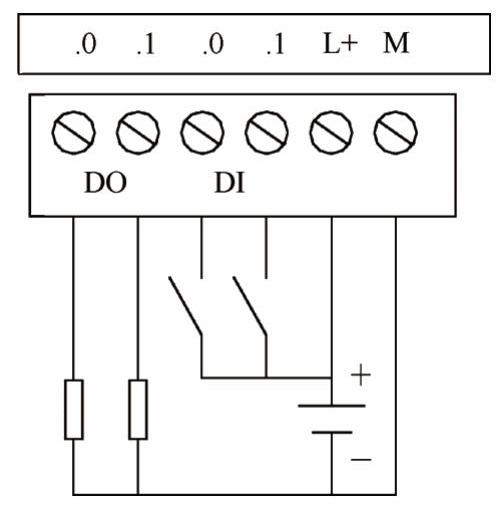

图2-19 SB 2DI/2DQ模块的接线

(3)SB RS-485/RS-232模块

SB RS-485/RS-232模块可以作为RS-232模块或者RS-485模块使用,如设计时选择的是RS-485模块,那么在硬件组态时,要选择RS-485类型,如图2-20所示,在硬件组态时,选择“RS-485”类型。

SB RS-485/RS-232模块不需要外接电源,它直接由CPU模块供电,此模块的引脚的含义见表2-5。

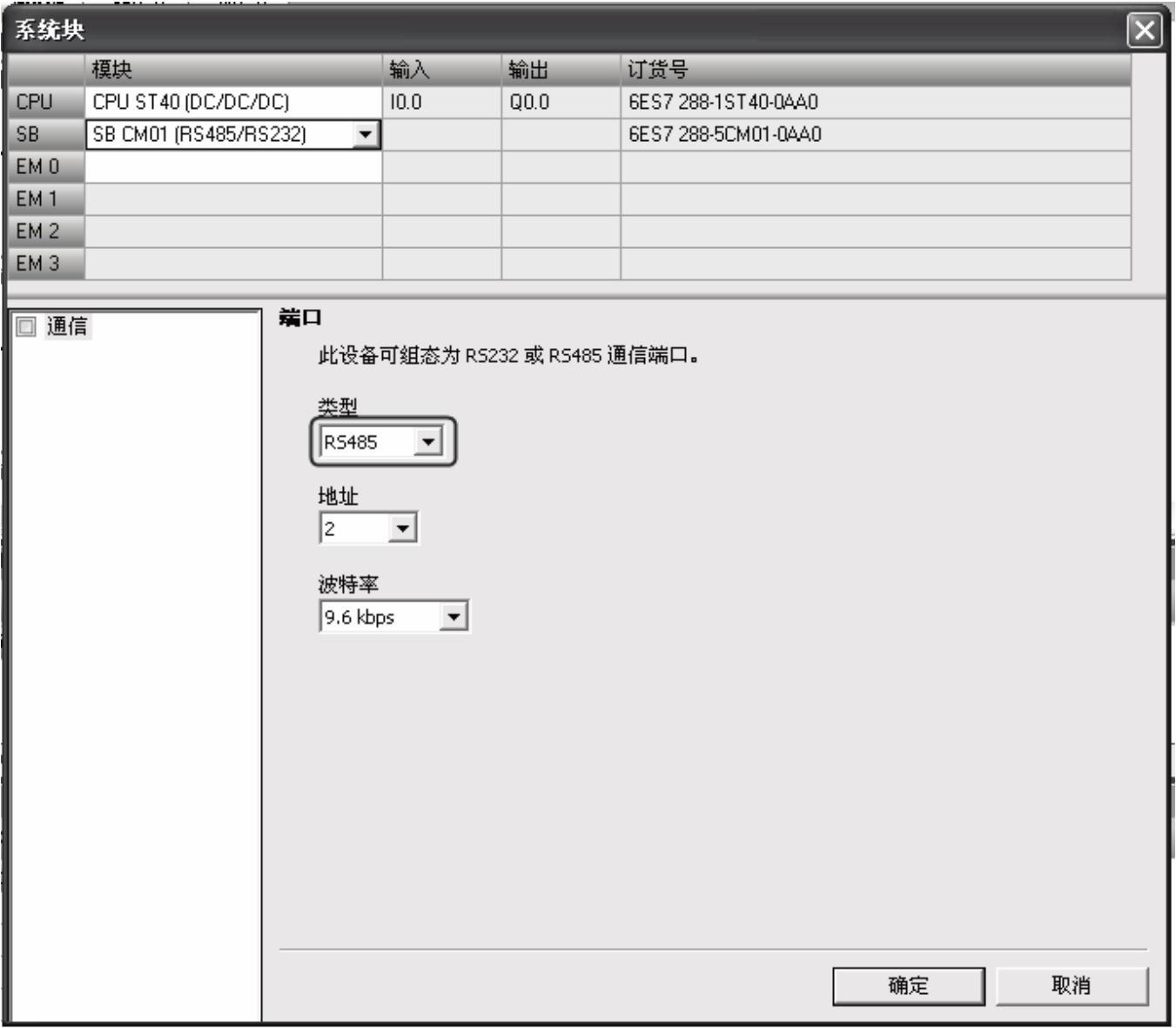

图2-20 SB RS-485/RS-232模块类型选择

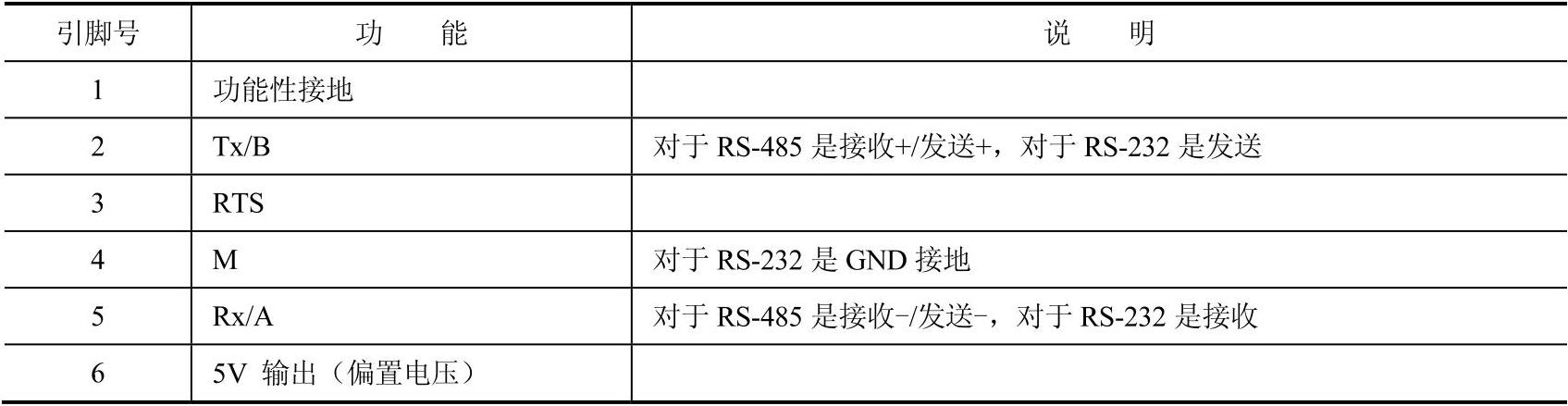

表2-5 SB RS-485/RS-232模块的引脚的含义


当SB RS-485/RS-232模块作为RS-232模块使用时,接线如图2-21所示,下侧的是DB9插头,代表的是与SB RS-485/RS-232模块通信的设备的插头,而上侧的是模块的接线端子,注意DB9的RXD接收数据与模块的Tx/B相连,DB9的TXD发送数据与模块的Rx/A相连,这就是俗称的“跳线”。

当SB RS-485/RS-232模块作为RS-485模块使用时,接线如图2-22所示,下侧的是DB9插头,代表的是与SB RS-485/RS-232模块通信的设备的插头,而上侧的是模块的接线端子,注意DB9的发送/接收+与模块的RxA相连,DB9的发送/接收-与模块的TxB相连,RS-485无需“跳线”。

【关键点】SB RS-485/RS-232模块可以作为RS-232模块或者RS-485模块使用,但CPU上集成的串口只能作为RS-485使用。

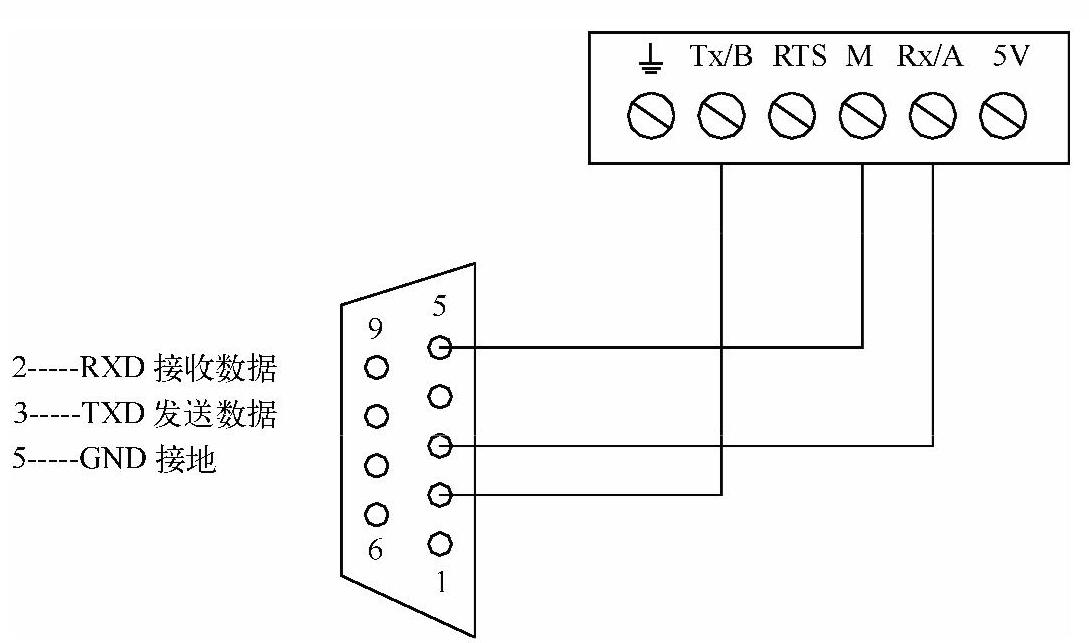

图2-21 SB RS-485/RS-232模块-RS-232连接

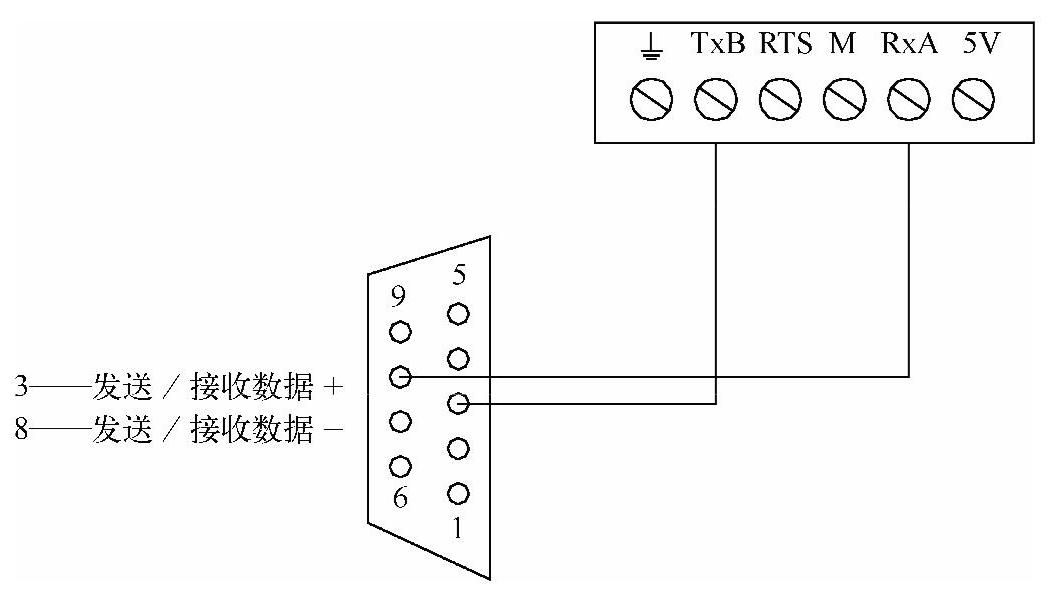

图2-22 SB RS-485/RS-232模块-RS-485连接

3.MicroSD

(1)MicroSD简介

MicroSD是S7-200 SMART的特色功能,它支持商用手机卡,支持容量范围是4~32GB。它有三项主要功能,具体如下。

①复位CPU到出厂设置。

②固件升级。

③程序传输。

(2)用MicroSD复位CPU到出厂设置

1)用普通读卡器将CPU复位到出厂设置,然后将文件复制到一个空的MicroSD卡中。

2)在CPU断电状态下将包含固件文件的存储卡插入CPU。

3)给CPU上电,CPU会自动复位到出厂设置。复位过程中RUN指示灯和STOP指示灯以2Hz的频率交替点亮。

4)当CPU只有STOP灯开始闪烁,表示“固件更新”操作成功,从CPU上取下存储卡。

(3)用MicroSD进行固件升级

1)用普通读卡器将固件文件复制到一个空MicroSD卡中。

2)在CPU断电状态下将包含固件文件的存储卡插入CPU。

3)给CPU上电,CPU会自动识别存储卡为固件更新卡并且自动更新CPU固件。更新过程中RUN指示灯和STOP指示灯以2Hz的频率交替点亮。

4)当CPU只有STOP灯开始闪烁,表示“固件更新”操作成功,从CPU上取下存储卡。
