全新的S7-200 SMART带来两种不同类型的CPU模块—标准型和经济型，全方位满足不同行业、不同客户、不同设备的各种需求。标准型作为可扩展CPU模块，可满足对I/O规模有较大需求，逻辑控制较为复杂的应用；而经济型CPU模块直接通过单机本体满足相对简单的控制需求。

1.S7-200 SMART CPU的外部介绍

S7-200 SMART CPU将微处理器、集成电源和多个数字量I/O点集成在一个紧凑的盒子中，形成功能比较强大的S7-200 SMART系列PLC，如图2-1所示。以下按照图中序号为顺序介绍其外部的各部分的功能。

1）集成以太网口。用于程序下载、设备组网。这是程序下载更加方便快捷，节省了购买专用通信电缆的费用

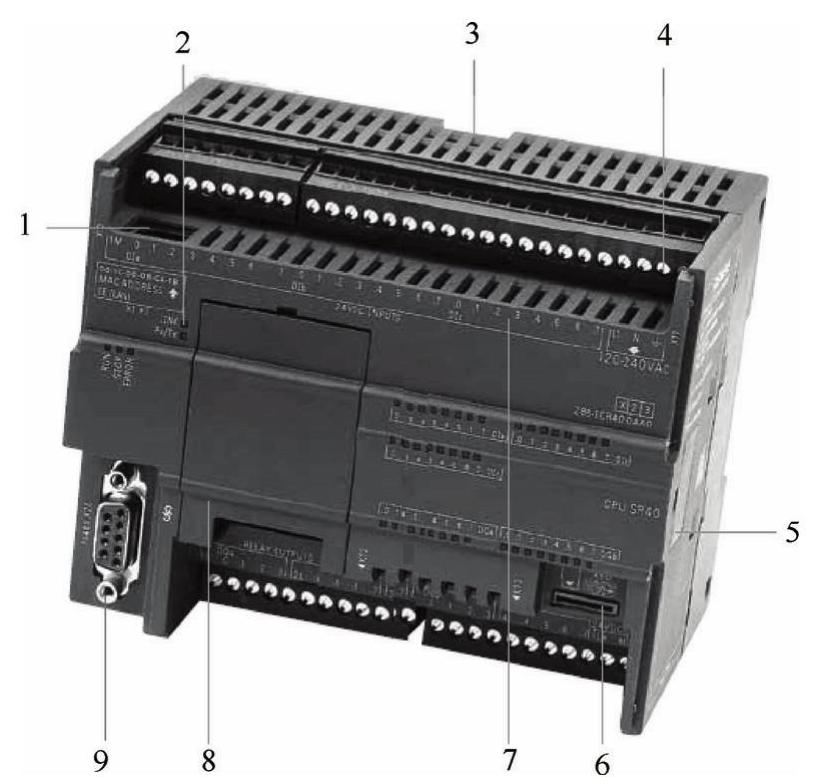

图2-1 S7-200 SMART PLC外形

2）通信及运行状态指示灯。显示PLC的工作状态，如运行状态、停止状态和强制状态等。

3）导轨安装卡子。用于安装时将PLC锁紧在35mm的标准导轨上，安装便捷。同时此PLC也支持螺钉式安装。

4）接线端子。S7-200 SMART所有模块的输入、输出端子均可拆卸，而S7-200 PLC没有这个优点。

5）扩展模块接口。用于连接扩展模块，插针式连接，模块连接更加紧密。

6）通用Micro SD卡。支持程序下载和PLC固件更新。

7）指示灯：I/O点接通时，指示灯会亮。

8）信号扩展版安装处。信号板扩展实现精确化配置，同时不占用电控柜空间。(www.daowen.com)

9）RS-485串口。用于串口通信，如自由口通信、USS通信和Modbus通信等。

2.S7-200 SMART CPU的技术性能

西门子公司的CPU是32位的。西门子公司提供多种类型的CPU，以适用各种应用要求，不同的CPU有不同的技术参数，其规格（节选）见表2-2。读懂这个性能表是很重要的，设计者在选型时，必须要参考这个表格，例如晶体管输出时，输出电流为0.5A，若使用这个点控制一台电动机的起/停，设计者必须考虑这个电流是否能够驱动接触器，从而决定是否增加一个中间继电器。

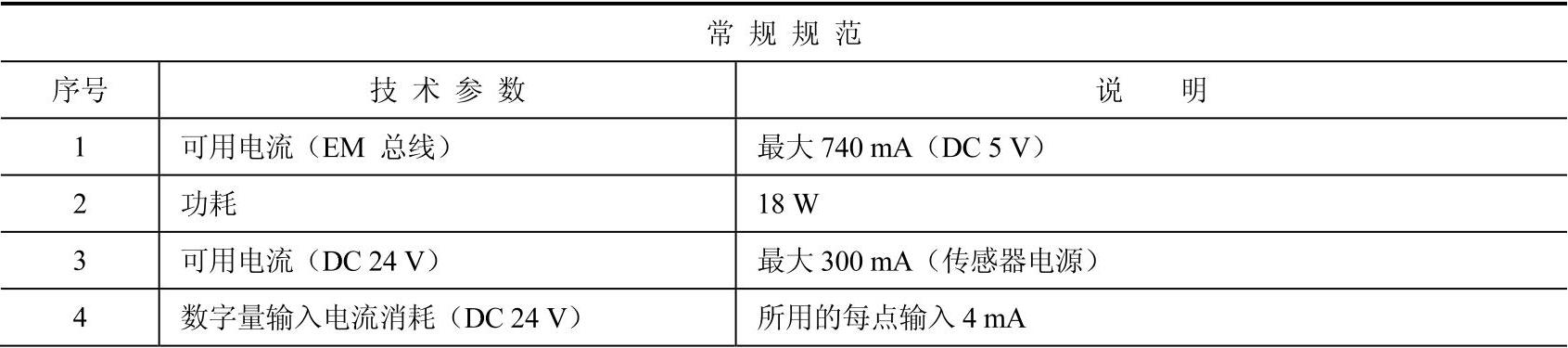

表2-2 ST40 DC/DC/DC的规格表

（续）

3.S7-200 SMART CPU的工作方式

CPU前面板即存储卡插槽的上部，有3盏指示灯显示当前工作方式。指示灯为绿色时，表示运行状态；指示灯为红色时，表示停止状态；标有“SF”的灯亮时，表示系统故障，PLC停止工作。

CPU处于停止工作方式时，不执行程序。进行程序的上传和下载时，都应将CPU置于停止工作方式。停止方式可以通过PLC上的旋钮设定，也可以在编译软件中设定。

CPU处于运行工作方式时，PLC按照自己的工作方式运行用户程序。运行方式可以通过PLC上的旋钮设定，也可以在编译软件中设定。
