1.单个NPN型和PNP型接近开关的接线

在直流电路中使用的接近开关有二线式（2根导线）、三线式（3根导线）和四线式（4根导线）等多种，二线、三线、四线式接近开关都有NPN型和PNP型两种，通常日本和美国多使用NPN型接近开关，欧洲多使用PNP型接近开关，而我国则二者都有应用。NPN型和PNP型接近开关的接线方法不同，正确使用接近开关的关键就是正确接线，这一点至关重要。

接近开关的导线有多种颜色，一般情况下，BN表示棕色的导线，BU表示蓝色的导线，BK表示黑色的导线，WH表示白色的导线，GR表示灰色的导线。根据国家标准，各颜色导线的作用按照表1-6定义。对于二线式NPN型接近开关，棕色线与负载相连，蓝色线与零电位点相连；对于二线式PNP型接近开关，棕色线与高电位相连，负载的一端与接近开关的蓝色线相连，而负载的另一端与零电位点相连。图1-14和图1-15所示分别为二线式NPN型接近开关接线图和二线式PNP型接近开关接线图。

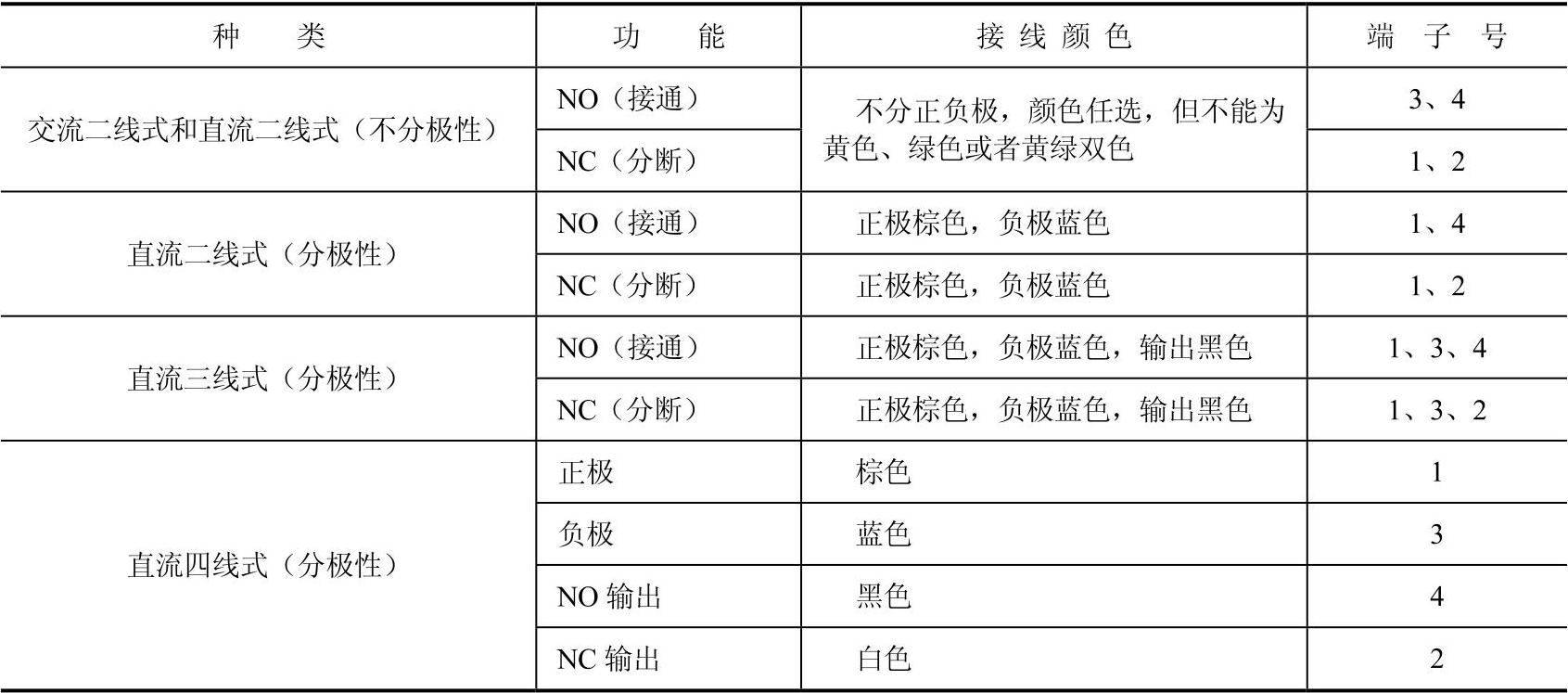

表1-6 接近开关的导线颜色定义

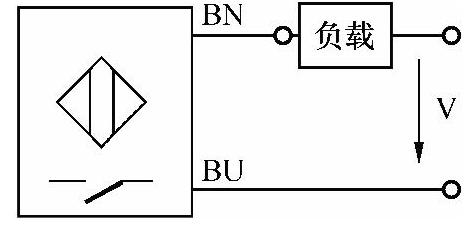

图1-14 二线式NPN型接近开关接线图

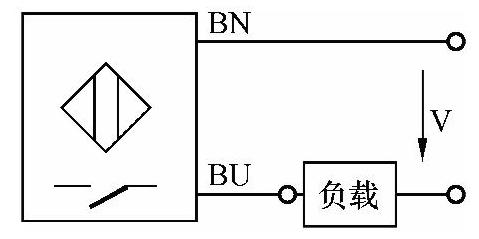

图1-15 二线式PNP型接近开关接线图

表1-6中的“NO”表示常开、输出，而“NC”表示常闭、输出。

对于三线式NPN型接近开关，棕色的导线与一端负载相连，同时与电源正极相连；黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。对于三线式PNP型接近开关，棕色的导线与电源正极相连；黑色的导线是信号线，与负载的一端相连；蓝色的导线与负载的另一端及电源负极相连，如图1-16和图1-17所示。

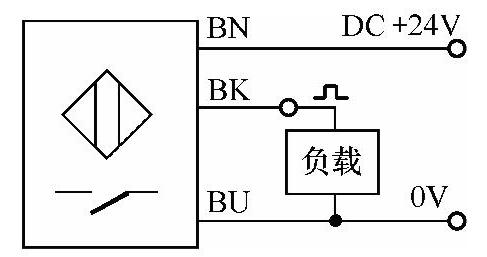

图1-16 三线式NPN型接近开关接线图

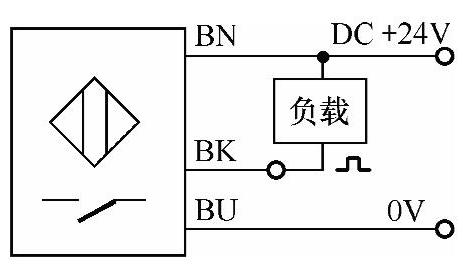

图1-17 三线式PNP型接近开关接线图

四线式接近开关的接线方法与三线式接近开关类似，只不过四线式接近开关多了一对触头而已，其接线图如图1-18和图1-19所示。

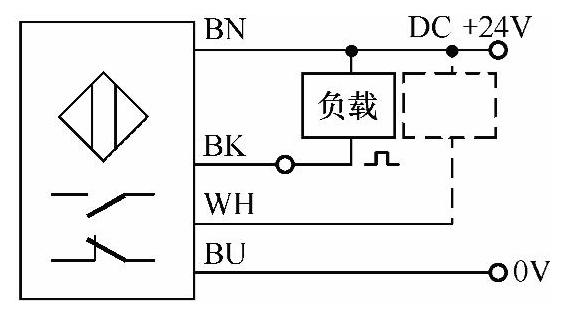

图1-18 四线式NPN型接近开关接线图

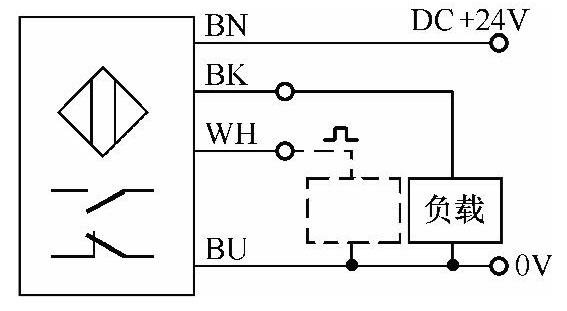

图1-19 四线式PNP型接近开关接线图

2.单个NPN型和PNP型接近开关的接线常识(www.daowen.com)

初学者通常不能正确区分NPN型和PNP型的接近开关，其实只要记住一点：PNP型接近开关是正极开关，也就是信号从接近开关流向负载；而NPN型接近开关是负极开关，也就是信号从负载流向接近开关。

【例1-1】在图1-20中，有一只NPN型接近开关与指示灯相连，当一个铁块靠近接近开关时，回路中的电流会怎样变化？

【解】指示灯就是负载，当铁块到达接近开关的感应区时，回路突然接通，指示灯由暗变亮，电流从很小变化到100%的幅度，电流曲线如图1-21所示（理想状况）。

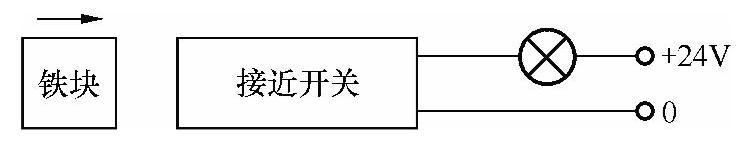

图1-20 接近开关与指示灯相连的示意图

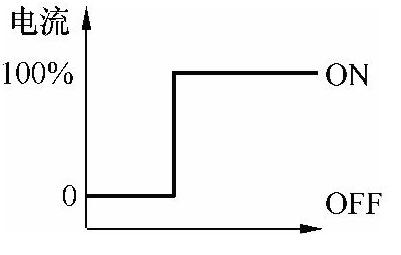

图1-21 回路电流变化曲线

【例1-2】某设备用于检测PVC物块，当检测物块时，设备上的DC 24V功率为12W的报警灯亮，请选用合适的接近开关，并画出原理图。

【解】因为检测物体的材料是PVC，所以不能选用感应接近开关，但可选用电容式接近开关。报警灯的额定电流为

，查表1-6可知，直流接近开关承受的最大电流为0.2A，所以采用图1-17的方案不可行，信号必须经过中间继电器进行转换，原理图如图1-22所示，当物块靠近接近开关时，黑色的信号线上产生高电平，其负载继电器KA的线圈得电，继电器KA的常开触头闭合，所以报警灯EL亮。

由于没有特殊规定，所以PNP或NPN型接近开关以及二线或三线式接近开关都可以选用。本例选用三线式PNP型接近开关。

【例1-3】某设备上有一个两线式NPN型接近开关和一个三线式PNP型接近开关，控制器是S7-200 SAMRT，请画出原理图。

【解】一般而言，同一台PLC上，最好使用PNP或者NPN型接近开关中的一种。如果有两种，则必须将PNP和NPN型接近开关分别设计在不同的输入组中，如图1-23所示，三线式PNP型接近开关是PNP型输入，两线式NPN型接近开关是NPN型输入。

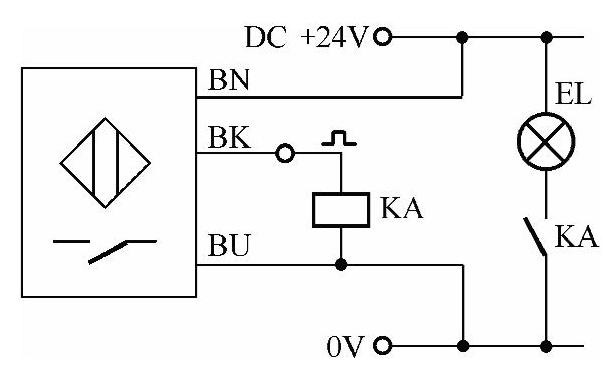

图1-22 原理图

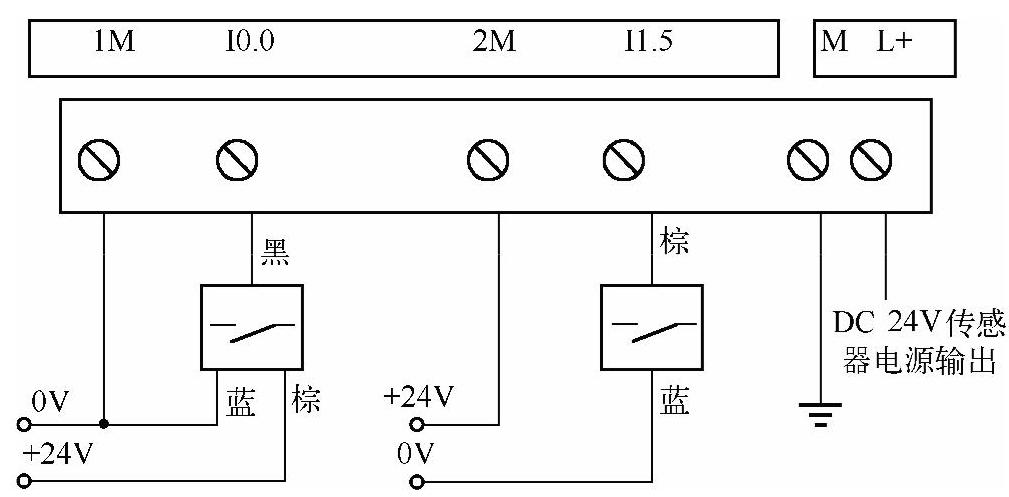

图1-23 原理图

【关键点】特别要提醒读者，同一台PLC中，如果同时设计PNP和NPN型接近开关是不合理的，因为这样很容易在接线时出错，特别是在检修时，更是如此。
