电控悬架系统常规检查方法

对电控悬架系统进行检修时,应先进行基本的常规检查,以确认电控悬架的故障性质,避免将故障复杂化。请以LS400 车的电控县架为例,对其进行常规检查。

一、电控悬架检查过程需要注意事项

①用千斤顶顶起之前,高度控制ON/OFF 开关拨到OFF 位置;

②放下千斤顶之前,应将汽车下面所有的物体搬走;

③在开动汽车之前,应起动发动机将汽车的高度调到正常状态;

④尽量不要触及前安全气囊

二、电控悬架的检查项目

①汽车身高度调整功能的检查。

排气阀的检查。

③漏气检查。

三、检查

1.汽车车身高度调整功能的检查

①检查轮胎气压是否正确。(www.daowen.com)

②检查汽车车身高度。

③起动发动机,将高度控制开关在“NORM”和“HIGH”位置之间切换。

检查电控悬架完成高度调整所需的时间和汽车车身高度的变化量。正常时,在升高过程中,按下高度控制开关到压缩机,起动时间约为2 s,从压缩机起动到完成高度调整需20~40 s,车身高度的调整为10~30 mm。在降低过程中,按下高度控制开关到排气电磁阀打开时间约为2 s,从压缩机起动到完成高度调整需20 ~ 40 s,车身高度的调整为10~30 mm。

2.排气阀的检查

打开点火开关,短接悬挂系统高度控制接插头中端子3 和6,如图5-41 所示,开启压缩机,等待一段时间后,检查排气阀应有空气逸出(注意:连接时间不能超过15 s)。然后将点火开关关闭。清除故障代码(因迫使压缩机运行时,悬架ECU 会记录下故障代码)。

3.漏气检查

检查各管路有无压缩空气泄漏。步骤如下:

①将肥皂水涂在所有空气管路接头上。

②在压缩机连接器端子之间加12 V 电压,使压缩机运转,在空气管路中建立空气压力。

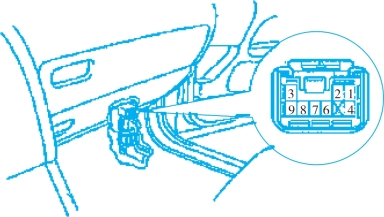

图5-41 高度控制连接器

③检查空气管路接头处是否有气泡出现。

④如果有气泡出现,则表明有漏气现象,此时,应进行必要的修理。
