1.准备工作:

(1)汽车进入工位前，将工位清理干净，准备好相关的器材，如图4－54 所示。

(2)将汽车停驻在举升机中央位置。

(3)拉紧驻车制动器操纵杆，并将换挡杆置于空挡位置。

(4)套上转向盘护套、换挡杆手柄套和座位套，铺设脚垫，如图4－55 所示。

图4－54　准备好相关的器材

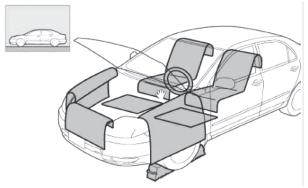

图4－55　铺设脚垫

2.具体步骤:

(1)放尽制动液。

(2)关闭点火开关，拆下蓄电池。

(3)从ABS/ASR/ESP 的ECU 上拆下34 端子的线束连接器。

(4)拆卸制动压力调节器时，在制动液管下垫一块布，用以吸收拆卸时流出的制动液。

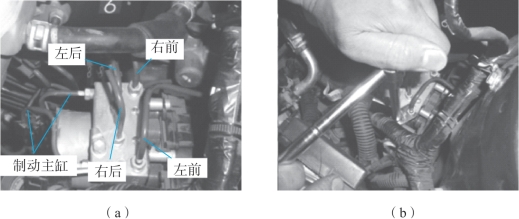

(5)从制动压力调节器阀体上拆下六根制动管路，如图4－56 所示。

图4－56　制动压力调节器阀体拆卸(www.daowen.com)

(6)拆卸制动压力调节器固定螺栓，如图4－57(a)所示；

(7)更换新的制动压力调节器时，按照拆卸的相反顺序进行安装，如图4－57(b)所示。

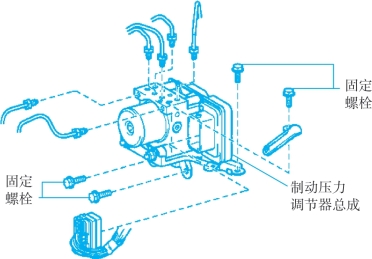

图4－57　更换新的制动压力调节器

(a)拆卸制动压力调节器固定螺栓；(b)按照拆卸的相反顺序进行安装

3.制动性能的测试

(1)安装完成之后，向制动主缸储液罐中添加制动液，然后进行总泵排空气和管路排空气(步骤见任务二)。

(2)打开点火开关，使用KT600 故障诊断仪检验系统有无问题。先清除故障码，再检查有无新的故障码出现。

记录:(　)有/无故障码，若有，故障码为(　)。

(3)试车检测ABS 的功能。应至少在40 km/h 的初始速度下紧急制动。若感觉到制动踏板有轻微颤动，路面上基本没有轮胎拖痕和制动跑偏，则说明ABS 工作正常。

记录:(　)有/无拖痕和制动跑偏现象。

4.整理作业工位

(1)收回前格栅布，关闭发动机舱盖。

(2)垃圾分类。

(3)清洁、整理工具车、工作台。

(4)清洁车辆、场地。
