1.CVT 变速器的拆装过程:
(1)拆开外壳上的各种附件。
(2)拆开油底壳、油路板。
(3)拆除变速器的飞轮壳体及内部零件。
CVT 变速器的拆卸
图3-5 拆除起步离合器和齿轮
(5)拆除后盖和内部手动阀(见图3-6)。

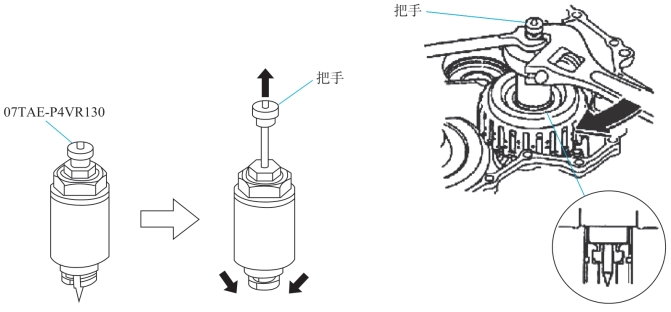

图3-6 拆除后盖和内部手动阀
(6)拆除输入轴、前进离合器、倒挡制动器、行星齿轮组、油管等,如图3-7 所示。

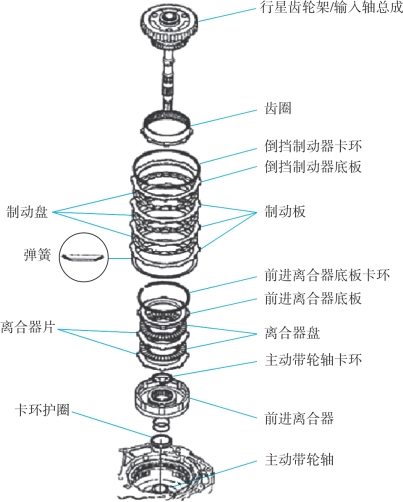

图3-7 拆除输入轴、前进离合器等
(7)拆除油箱中间壳体及复位弹簧(见图3-8、图3-9)。
(www.daowen.com)

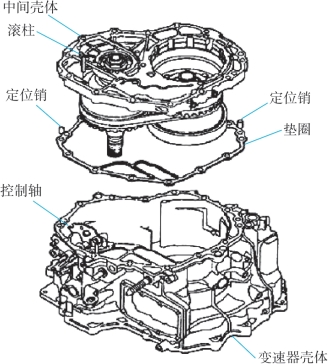

图3-8 拆除变速器中间壳体

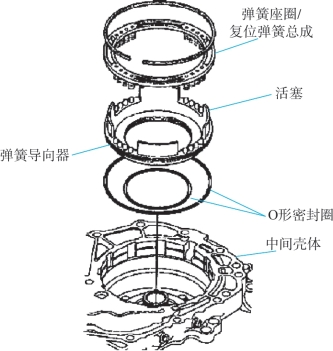

图3-9 拆除复位弹簧
(8)拆除ATF 滤清器和主阀体。
(9)检查是否有零件损坏,更换损坏的零件。
(10)若中间壳体总成(连同带轮和钢带)有损坏,一般作为一个总成来更换。
(11)安装步骤与拆解步骤相反。
注意:用专用工具安装起步离合器,如图3-10 所示。

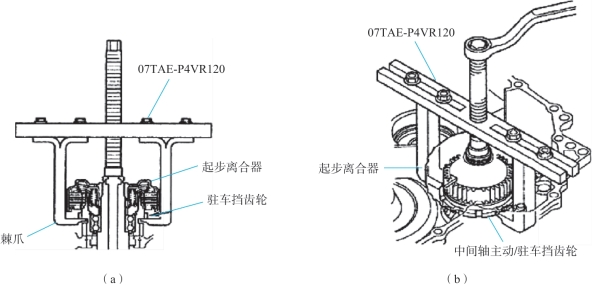

图3-10 用专用工具安装起步离合器
2.CVT 检查项目及检查结果记录
(1)前进离合器装配时,测量离合器间隙(见图3-11),应为0.55~0.85 mm。

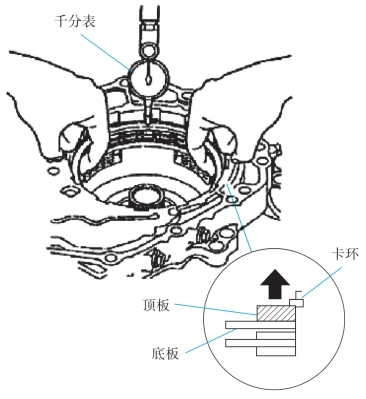

图3-11 测量前进离合器间隙
(2)检查制动器的间隙(见图3-12),标准间隙应为0.50~0.70 mm。

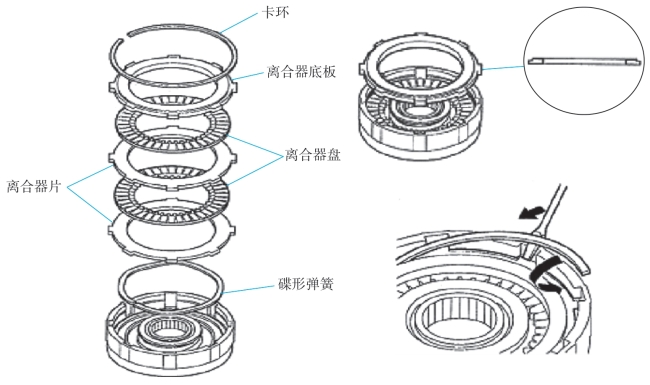

图3-12 检测制动器间隙
