1.所需的专用工具

(1)离合器拆装调试的专用工具如图2－13 所示。

图2－13　离合器拆装调试的专用工具

(a)安装支架；(b)拆卸支架；(c)垫块；(d)调试线束

(2)专用工具的使用方法。

用途:拆卸离合器。

方法:先拆下减振盘的卡簧，拆卸离合器减振盘，接着拆下主轴前卡簧，工具爪棘顺时针固定至离合器上(见图2－14)，使用扳手顺时针转动螺栓拆出离合器。

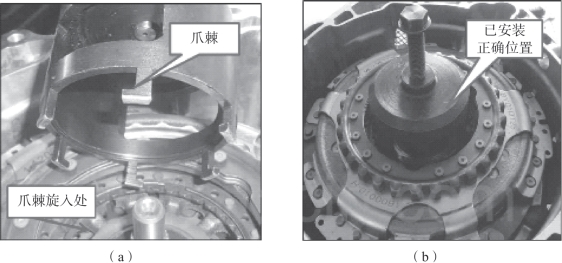

图2－14　离合器专用拆卸工具的使用方法

用途:压装离合器。

方法:离合器水平放入后，垫块放置在输入轴上[见图2－15(a)]，把安装支架固定至变速器前箱体穿孔螺栓上[见图2－15(b)]，使用扳手顺时针转动螺栓[见图2－15(c)]，离合器慢慢压到位。

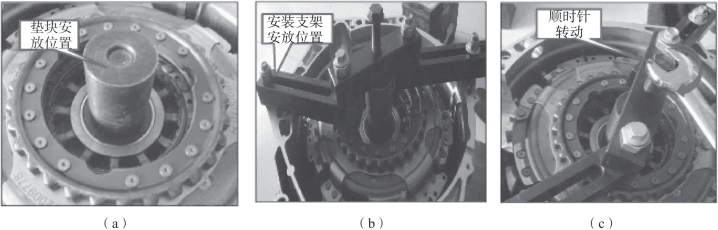

图2－15　离合器专用支架的使用方法

用途:调试离合器K1/K2 的厚度。

方法:按要求连接好线束(见图2－16)。

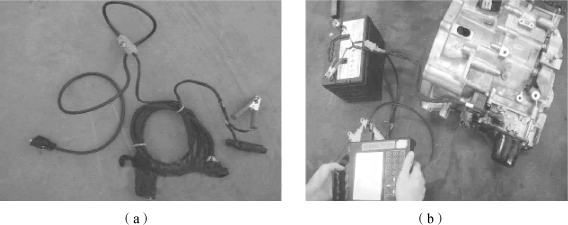

图2－16　连接线束

2.拆装前注意事项

(1)离合器需要轻拿轻放，避免冲击造成离合器功能失效。

(2)变速器拆下后，装配起动机处要朝上(见图2－17)，避免电液模块盖板上的通气孔渗油。

(3)拆卸及装配时注意箱体保持平稳，避免渗油。

3.离合器的拆装

(1)拆卸(见图2－18)。

图2－17　变速器的放置(www.daowen.com)

图2－18　离合器的拆卸过程

(a)取下减振盘；(b)拆离合器卡圈；(c)拆离合器主轴2 前卡簧；(d)用专用工具拆卸离合器(e)取下结合轴承2；(f)取出K1/K2 垫片；(g)拆出离合器

(2)安装(见图2－19)。

图2－19　安装

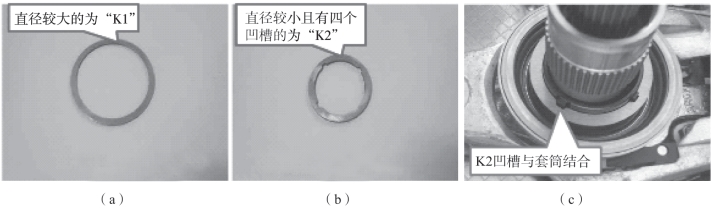

①安装K1/K2:K1 垫片在轴承上方，K2 垫片在轴承下方，K2 四个凹槽与结合轴承2 套筒凸台结合好，使用游标卡尺测量并记录好K1/K2 厚度，K1/K2厚度建议均使用1.8 mm，如图2－20 所示。

②安装结合轴承2，与结合轴承2 套筒凸台结合良好即可，如图2－21 所示。

③离合器轻轻放入，用手轻压旋转几圈，保证水平，如图2－22 所示。

图2－20　垫片

图2－21　安装结合轴承2

图2－22　离合器放入

图2－23　卡簧套在轴上与离合器一起压

④将专用工具组装起来，装在箱体上，然后转动螺栓慢慢将离合器下压，压至一半时将离合器卡簧套在轴上与离合器一起压，听到一声响且有明显阻力不能下压为止，如图2－23所示。

⑤确保离合器卡簧已经安装到位。

⑥将减振器的大齿、缺齿位置与从动盘对准放入，如图2－24 所示。

⑦装离合器卡圈，需卡在指定位置，如图2－25所示。

图2－24　将减振器放入

图2－25　装离合器卡圈
