用户在输出PCB时，有时不仅要输出Gerber文件，还需要打印PCB文件。Protel DXP提供了丰富的PCB打印功能，用户可以进行打印预览、打印方法设置、比例设置等操作。

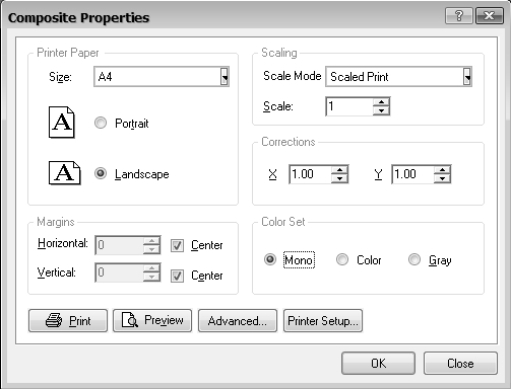

（1）执行“Files→Page Setup”菜单命令，打开PCB文件打印设置对话框，如图10-26所示。

图10-26　PCB文件打印设置对话框

该对话框中，“Printer Paper”区域主要用于对纸型和纸张进行设置。“Margins”区域主要用于对图纸离纸张边界的距离进行设置。“Scaling”区域主要用于对PCB文件的打印比例进行设置：“Fit Document On Page”选项指按纸张大小来打印图纸；“Scaled Print”则是按比例来打印。如果要打印与PCB文件1∶1大小的图纸，这里选择“Scaled Print”，并将比例（Scale）修改为1。“Corrections”是指对尺度比例进行修正，X轴和Y轴比例均设置为1。“Color Set”是指打印的颜色，普通打印方式下设置为“Mono”，即黑白色。设置完毕后，单击“OK” 按钮可关闭该对话框。

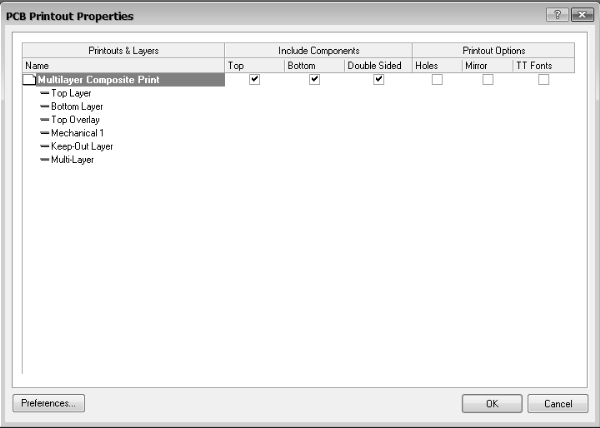

（2）单击图10-26中的“Advanced”按钮，打开设置打印层面对话框，如图10-27所示，默认为复合打印模式（Multilayer Composite Print），即同时打印出需要的所有层面。在该对话框中，可以设置打印时是否需要打印顶层或底层的元器件、是否需要打印过孔、是否需要镜像打印等。

图10-27　复合打印层方式设置对话框

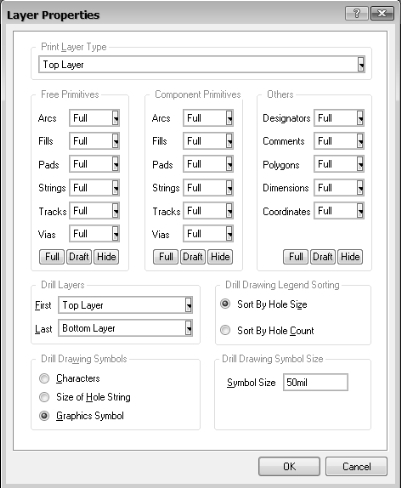

例如，本案例中共有6个层面，用鼠标双击任何一个需打印的层面，将打开该层需要打印的对象设置对话框。例如双击顶层，弹出的对话框如图10-28所示。用户可以对顶层需要打印的各个对象进行设置，分别有三种形式：“Final”指完整打印该对象，“Draft”指打印该对象的简化线条，“Hide”指隐藏该对象。设置完毕，单击“OK”按钮关闭对话框。

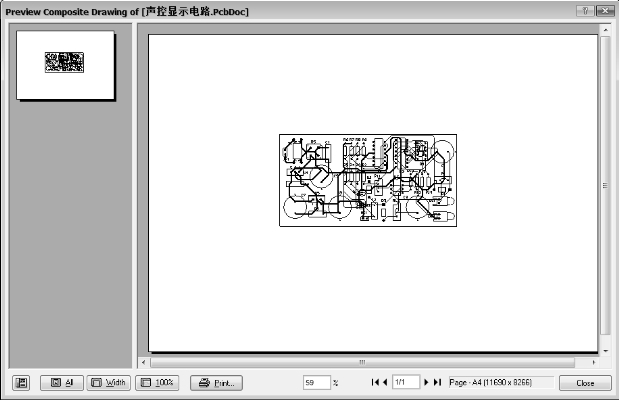

（3）设置完毕后，执行“Files→Print Preview”菜单命令，或在图10-26所示的对话框中点击“Preview”按钮，将打开打印预览对话框，如图10-29所示。

（4）最后单击图10-26所示对话框中的“Print”按钮，打印图纸。

很多情况下，用户可能需要打印某一个层面上的对象，此时可以利用Protel DXP提供的其他组合打印方式来打印。具体操作为：

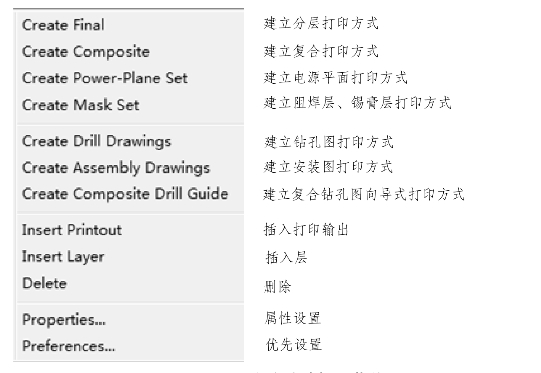

（1）在图10-27所示的对话框中任何一个工作层面上单击鼠标右键，打开打印方式选择子菜单，如图10-30所示。(www.daowen.com)

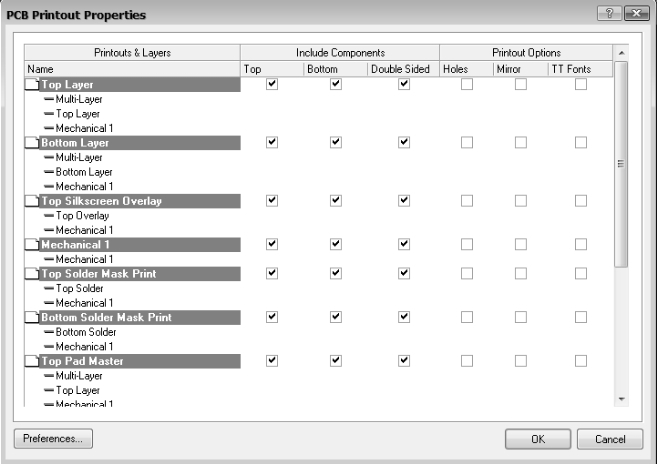

例如，选择“建立分层打印方式”菜单命令后，图10-27所示的对话框将变为图10-31所示的分层打印方式设置对话框。

图10-28　顶层打印对象设置对话框

图10-29　打印预览对话框

图10-30　打印方式选择子菜单

图10-31　分层打印方式设置对话框

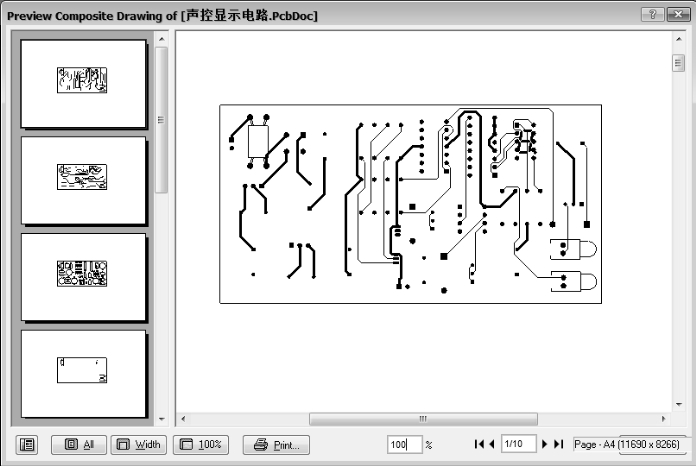

（2）此时用户再执行“Files→Print Preview”菜单命令可以看到分层打印方式的预览效果，如图10-32所示。该打印方式按照不同的层面来打印图纸，该对话框的左边显示各个层面图纸的缩略图，右边显示当前选择的层面（图中显示的为顶层）。通过点击左边的缩略图可以在右边预览区域看到各层的打印效果图。

图10-32　分层打印方式下的打印预览对话框
